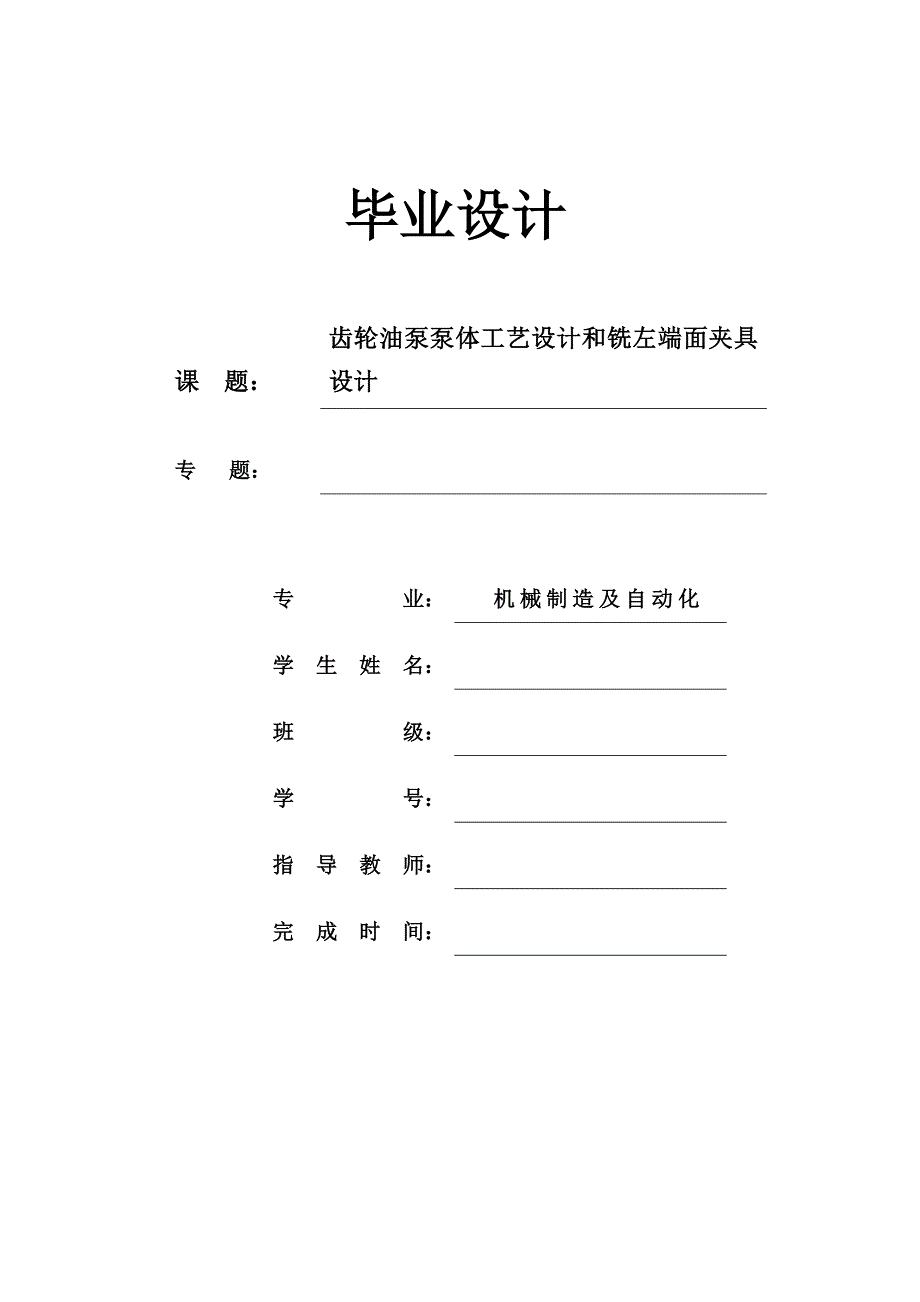

毕业设计课 题：齿轮油泵泵体工艺设计和铣左端面夹具设计专 题：专 业： 机械制造及自动化学 生 姓 名： 班 级： 学 号：指 导 教 师：完 成 时 间： 摘 要本设计是基于齿轮油泵泵体零件的加工工艺规程及一些工序的专用夹具设计齿轮油泵泵体零件的主要加工表面是端面及孔系一般来说，保证平面的加工精度要比保证孔系的加工精度容易因此，本设计遵循先面后孔的原则并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度夹具选用专用夹具，夹紧方式多选用手动夹紧，夹紧可靠，机构可以不必自锁因此生产效率较高适用于大批量、流水线上加工能够满足设计要求关键词：齿轮油泵泵体类零件；工艺；夹具；全套图纸，加153893706ABSTRACTThe design is based on the body parts of the processing order of the processes and some special fixture design. Body parts of the main plane of the surface and pore system. In general, the plane guarantee processing precision than that of holes machining precision easy. Therefore, this design follows the surface after the first hole principle. Plane with holes and the processing clearly divided into roughing and finishing stages of holes to ensure machining accuracy. Datum selection box input shaft and the output shaft of the supporting hole as a rough benchmark, with top with two holes as a precision technology reference. Main processes arrangements to support holes for positioning and processing the top plane, and then the top plane and the supporting hole location hole processing technology. In addition to the follow-up processes individual processes are made of the top plane and technological hole location hole and plane processing. Supported hole processing using the method of coordinate boring. The whole process of processing machine combinations were selected. Selection of special fixture fixture, clamping means more choice of pneumatic clamping, clamping reliable, institutions can not be locked, so the production efficiency is high, suitable for large batch, line processing, can meet the design requirements.Key words: parts; fixture;目 录摘 要 IIABSTRACT III第1章 绪论 11.1 机械加工工艺概述 11.2机械加工工艺流程 11.3夹具概述 21.4机床夹具的功能 31.5机床夹具的发展趋势 31.5.1机床夹具的现状 31.5.2现代机床夹具的发展方向 4第2章 加工工艺规程设计 62.1 零件的分析 62.1.1 零件的作用 62.1.2 零件的工艺分析 62.2 齿轮油泵泵体加工的主要问题和工艺过程设计所应采取的相应措施 72.2.1 孔和平面的加工顺序 72.2.2加工方案选择 72.3 齿轮油泵泵体加工定位基准的选择 82.3.1 粗基准的选择 82.3.2 精基准的选择 82.4 齿轮油泵泵体加工主要工序安排 82.5 机械加工余量、工序尺寸及毛坯尺寸的确定 112.6选择加工设备及刀、量具 122.7确定切削用量及基本工时（机动时间） 12第3章 铣左端面夹具设计 223.1 研究原始质料 223.2 定位、夹紧方案的选择 233.3 切削力及夹紧力的计算 233.4 误差分析与计算 243. 5 定向键与对刀装置设计 253.6 确定夹具体结构和总体结构 273.7夹具设计及操作的简要说明 28结 论 29参考文献 30致 谢 32第1章 绪论1.1 机械加工工艺概述机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程，加工工艺是工人进行加工的一个依据。
机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程比如一个普通零件的加工工艺流程是粗加工-精加工-装配-检验-包装，就是个加工的笼统的流程 机械加工工艺就是在流程的基础上，改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品 或半成品，是每个步骤，每个流程的详细说明，比如，上面说的，粗加工可能包括毛坯制造，打磨等等，精加工可能分为车，钳工，铣床，等等，每个步骤就要有详 细的数据了，比如粗糙度要达到多少，公差要达到多少 技术人员根据产品数量、设备条件和工人素质等情况，确定采用的工艺过程，并将有关内容写成工艺文件，这种文件就称工艺规程这个就比较有针对性了每个厂都可能不太一样，因为实际情况都不一样 总的来说，工艺流程是纲领，加工工艺是每个步骤的详细参数，工艺规程是某个厂根据实际情况编写的特定的加工工艺1.2机械加工工艺流程机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写 成工艺文件，经审批后用来指导生产。
机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、时间定额等 制订工艺规程的步骤 1) 计算年生产纲领，确定生产类型 2) 分析零件图及产品装配图，对零件进行工艺分析 3) 选择毛坯 4) 拟订工艺路线 5) 确定各工序的加工余量，计算工序尺寸及公差 6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具 7) 确定切削用量及工时定额 8) 确定各主要工序的技术要求及检验方法 9) 填写工艺文件 在制订工艺规程的过程中，往往要对前面已初步确定的内容进行调整，以提高经济效益在执行工艺规程过程中，可能会出现前所未料的情况，如生产条件的变化，新技术、新工艺的引进，新材料、先进设备的应用等，都要求及时对工艺规程进行修订和完善1.3夹具概述夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中在金属切削机床上使用的夹具统称为机床夹具在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。
机床夹具设计是一项重要的技术工作随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展各种新工艺的出现，已突破传统的依靠机械能、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件数控机床的问世，提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度特别是计算方法和计算机技术的迅速发展，极大地推动了机械加工工艺的进步，使工艺过程的自动化达到了一个新的阶段工欲善其事，必先利其器工具是人类文明进步的标志自20世纪末期以来，现代制造技术与机械制造工艺自动化都有了长足的发展但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备1.4机床夹具的功能在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧1．机床夹具的主要功能机床夹具的主要功能是装工件，使工件在夹具中定位和夹紧1）定位 确定工件在夹具中占有正确位置的过程定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。
正确的定位可以保证工件加工的尺寸和位置精度要求2）夹紧 工件定位后将其固定，使其在加工过程中保持定位位置不变的操作由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落因此，夹紧为工件提供了安全、可靠的加工条件2．机床夹具的特殊功能机床夹具的特殊功能主要是对刀和导向1）对刀 调整刀具切削刃相对工件或夹具的正确位置如铣床夹具中的对刀块，它能迅速地确定铣刀相对于夹具的正确位置2）导向 如钻床夹具中的钻模板的钻套，能迅速地确定钻头的位置，并引导其进行钻削导向元件制成模板形式，故钻床夹具常称为钻模镗床夹具（镗模）也具有导向功能1.5机床夹具的发展趋势随着科学技术的巨大进步及社会生产力的迅速提高，夹具已从一种辅助工具发展成为门类齐全的工艺装备1.5.1机床夹具的现状国际生产研究协会的统计表明，目前中、小批多品种生产的工作品种已占工件种类总数的85%左右现代生产要求企业所制造的产品品种经常更新换代，以适应市场激烈的竞争然而，一般企业仍习惯于大量采用传统的专用夹具另一方面，在多品种生产的企业中，约4年就要更新80%左右的专用夹具，而夹具的实际磨损量仅为15%左右特别是近年来，数控机床（NC）、加工中心（MC）、成组技术（GT）、柔性制造系统（FMS）等新技术的应用，对机床夹具提出了如下新的要求：1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。
2）能装夹一组具有相似性特征的工件3）适用于精密加工的高精度机床夹具4）适用于各种现代化制造技术的新型机床夹具5）采用液压或气压夹紧的高效夹紧装置，以进一步提高劳动生产率6）提高机床夹具的标准化程度1.5.2现代机床夹具的发展方向现代机床夹具的发展方向主要表现为精密化、高效化、柔性化、标准化四个方面精密化随着机械产品精度的日益提高，势必相应提高了对夹具的精度要求。
