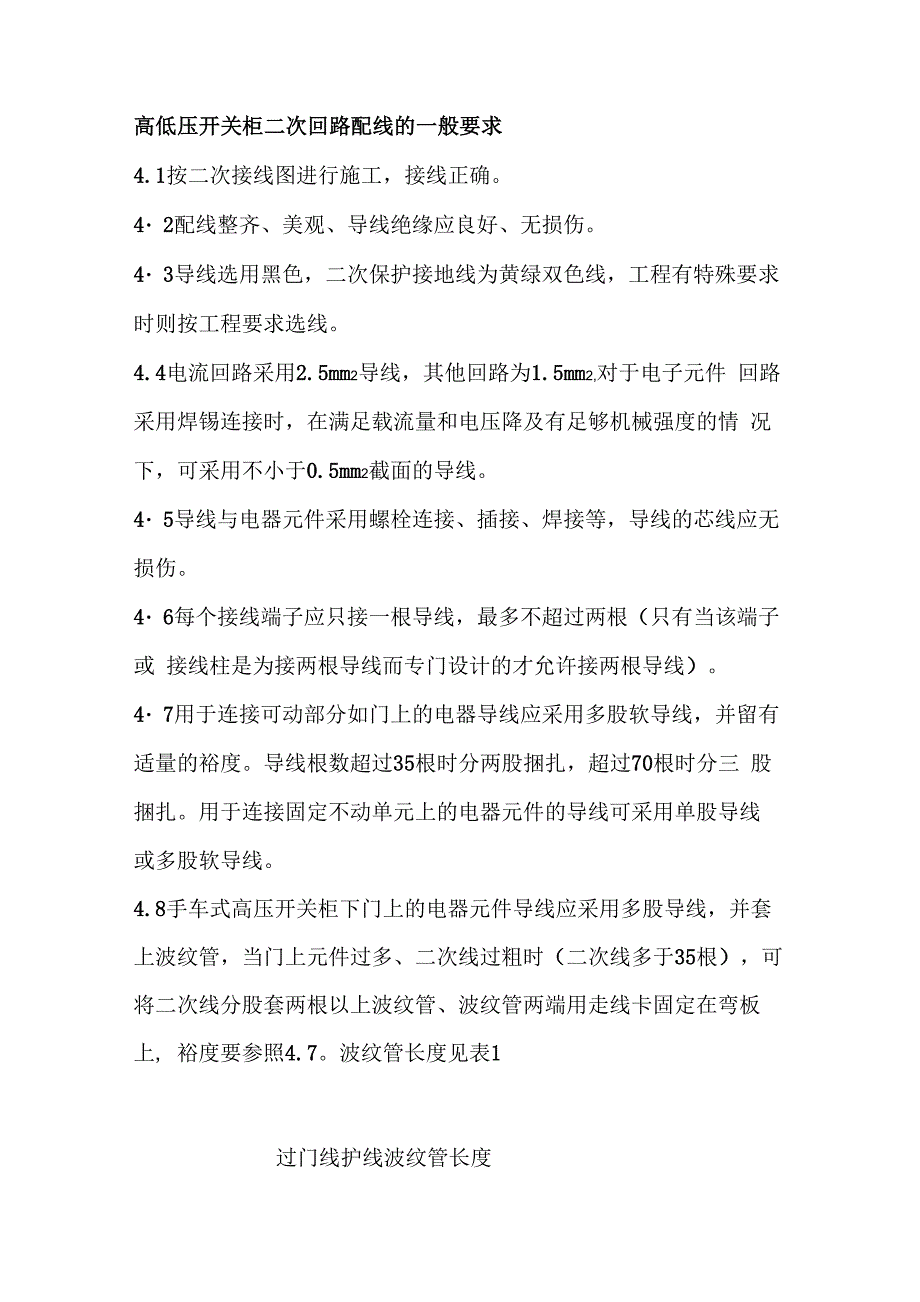

高低压开关柜二次回路配线的一般要求4.1按二次接线图进行施工，接线正确4・2配线整齐、美观、导线绝缘应良好、无损伤4・3导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求 时则按工程要求选线4.4电流回路采用2.5mm2导线，其他回路为1.5mm2,对于电子元件 回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情 况下，可采用不小于0.5mm2截面的导线4・5导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无 损伤4・6每个接线端子应只接一根导线，最多不超过两根（只有当该端子或 接线柱是为接两根导线而专门设计的才允许接两根导线）4・7用于连接可动部分如门上的电器导线应采用多股软导线，并留有 适量的裕度导线根数超过35根时分两股捆扎，超过70根时分三 股捆扎用于连接固定不动单元上的电器元件的导线可采用单股导线 或多股软导线4.8手车式高压开关柜下门上的电器元件导线应采用多股导线，并套 上波纹管，当门上元件过多、二次线过粗时（二次线多于35根），可 将二次线分股套两根以上波纹管、波纹管两端用走线卡固定在弯板上, 裕度要参照4.7波纹管长度见表1过门线护线波纹管长度产品型号波纹管长度（mm/台）备注JYN^-10350二次线束少于35根KYN^-10350二次线束少于35根F-C左右500二次线束少于35根F-C上下1300二次线束少于35根4・9多股软导线在于电器元件接点连接时端部应绞紧，并加终端附件（线鼻子或冷压端头），线芯不得有松散或断股现象。
a） 用剥线钳剥去导线绝缘层，钳□与线径配合适当不得损伤线芯b） 将线芯穿上线鼻子，线芯穿过线鼻子压接部位后，线芯外露长度 为0.5~lmm，如图二所示，用冷压钳压接，压接时，不同规格的接线 鼻或冷压端头应用冷压钳上对应规格的钳□压接，加压至钳□完全闭 合c） TO、U型冷压端头用冷压线钳进行压接，将端头放入冷压钳相应 规格的钳□处，加压至钳□完全闭合d） 打开冷压钳，将端头拿出即可e） 以上两种线鼻子压接后用力拔一下线鼻子，线鼻子不允许松动或 脱落4. 10单股导线用螺钉固定时，单股导线应曲圆，曲圆内径比接线螺 钉直径大0・5~lmm用螺钉紧固时，所曲圆圈的方向应与螺母旋紧 方向一致4.11所配导线的两端应用号码管，号码管的编号应正确，发现有错 时，不得用笔擅自涂改，应通知打字员重新打印号码号码的视读方 向在装配位置以开关板维护面为准，字的顺序自下而上，自左而右 4.12各导线号码管长度应基本一致4.13线束中导线不能有明显的交叉现象，应横平竖直，导线弯曲改 变方向时,用手指或圆嘴钳弯曲，不得用尖嘴钳等锋利工具弯曲导线4.14导线弯曲半径（内径）应大于导线直径的两倍4.15线束穿越金属孔或在过门处、转角处，应束穿越部分缠上 胶带。
过门处胶带要求缠2~3层，长度约60mm,其他位置则视情 况而定，应保证孔的两侧胶带各留有20mm以上的裕量4・16导线接入电器元件接点时，线芯曲圆应符合顺时针方向同一 接点接两根硬线时，硬线之间要加平垫，当两根导线有一根硬线、一 根软线时，软线在下，其间可不加平垫4・17当悬挂线束未固定长度超过300mm时，应固定导线如达不 到表2规定距离要求时，过门转角等处间距应缩短）用线卡固定线束时，应先用螺钉、弹垫、平垫将线卡固定于角钢适当 位置后，用尼龙扎带将线束固定卡上对于固定式开关柜，在用线卡固定线束时，应固定在角钢内侧，不 影响并柜及后盖板安装4・18线束与带电母线，电器出线端或带电裸线间有大于表2规定的 距离表2 线束与一次母线间的距离额定电压（kV）0.4361035距离（mm）1575100125300二次回路的裸露带电部件（位）间或裸露带电部件（位）与金属骨架间的 电气间隙应不小于4mm,爬电距离应不小于6mm4・19当二次线需用电烙铁焊接时，要用松香助焊，不得用焊油与盐 酸4・20在母线上接二次线时，母线钻©6的孔，用M5螺栓连接导线 芯与母线之间可不加平垫圈同一侧最多接两根导线。
对于用螺栓连 接母线和二次线不方便的地方（如断路器出、进线处），母线上的二次 线安装孔应改为M5的螺纹孔4.21对于不使用的线头（如设计修改取消的导线）剪断后，其线芯侧应 用绝缘胶布包扎起来，尽量隐蔽，不要将其露束表面4・22所有螺钉紧固件，必须加弹垫、平垫、螺钉、（螺母）进行紧固 紧固后螺钉应露出2~5扣4・23各接地线连接处表面应清理干净，不得有油漆或锈斑4・24二次回路有大线连接时，导线选择按串联回路中电气元件的最 小额定电流（熔断器中的熔丝和热元件除外）选择导线截面此截面的 导线长期使用电流不得小于串联回路中电器元件的最小额定电流，常 用大线选择见表3表3 常用导线的载流量安全载流量1215182534436080100130(A)标称截面S(mm2)0.7511.52.54610162535注：标称截面S〉4mm 2为大线部分以上信息高低压开关柜二次回路配线的一般要求。
