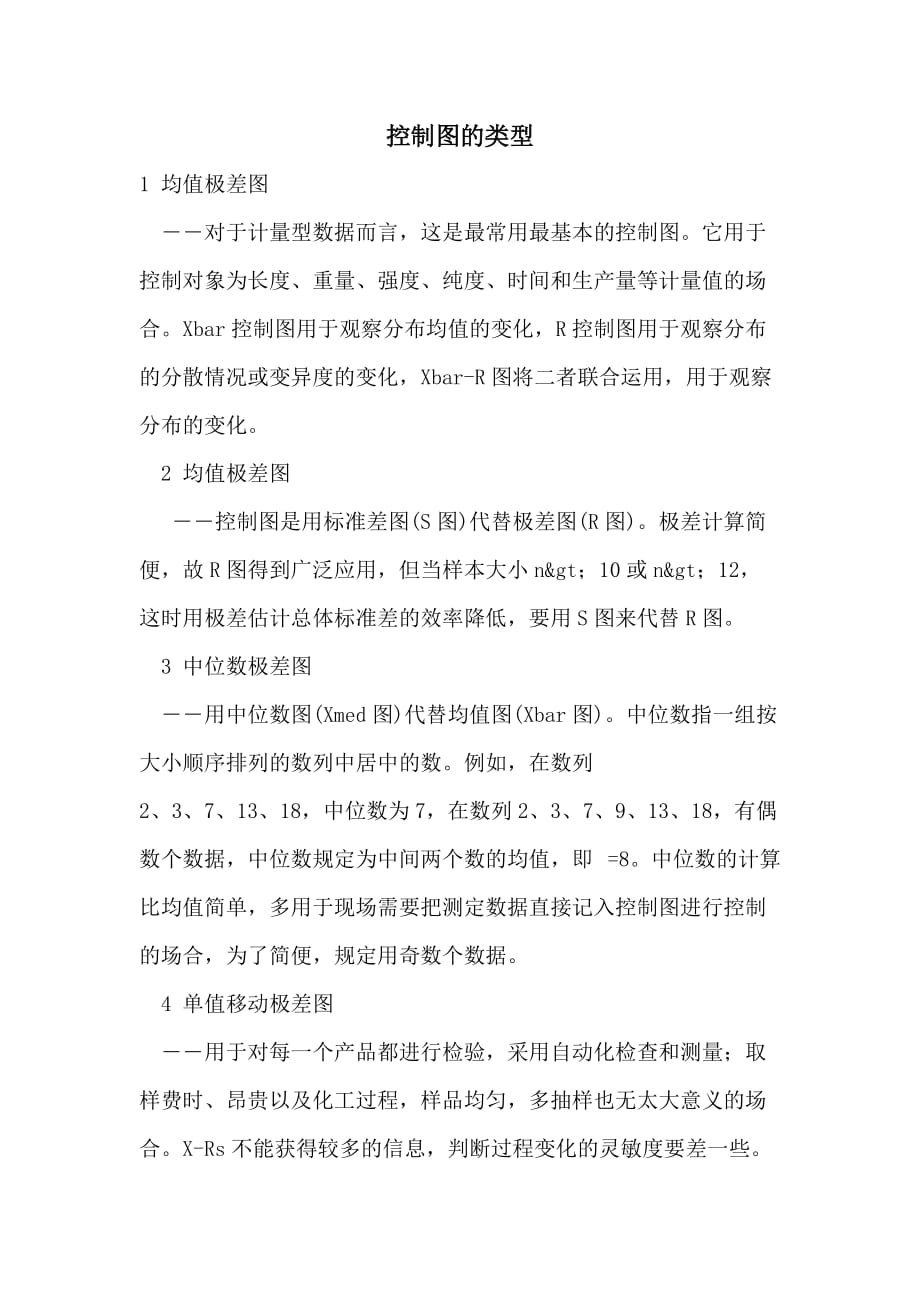

控制图的类型 1 均值极差图――对于计量型数据而言，这是最常用最基本的控制图它用于控制对象为长度、重量、强度、纯度、时间和生产量等计量值的场合Xbar控制图用于观察分布均值的变化，R控制图用于观察分布的分散情况或变异度的变化，Xbar-R图将二者联合运用，用于观察分布的变化2 均值极差图 ――控制图是用标准差图(S图)代替极差图(R图)极差计算简便，故R图得到广泛应用，但当样本大小n>；10或n>；12，这时用极差估计总体标准差的效率降低，要用S图来代替R图3 中位数极差图――用中位数图(Xmed图)代替均值图(Xbar图)中位数指一组按大小顺序排列的数列中居中的数例如，在数列2、3、7、13、18，中位数为7，在数列2、3、7、9、13、18，有偶数个数据，中位数规定为中间两个数的均值，即 =8中位数的计算比均值简单，多用于现场需要把测定数据直接记入控制图进行控制的场合，为了简便，规定用奇数个数据4 单值移动极差图――用于对每一个产品都进行检验，采用自动化检查和测量；取样费时、昂贵以及化工过程，样品均匀，多抽样也无太大意义的场合X-Rs不能获得较多的信息，判断过程变化的灵敏度要差一些。
5 指数权重移动均值图6 运行图――运行图不是控制图，它只直接反映产品质量特性数据的变化情况，而没有反应过程统计受控的稳定控制线仅仅供掌握测量值的变化曲线7 预控图――它根据用户给定的控制百分率来确定控制线的一种控制图，该控制图分别以红，黄，绿三种颜色区域表示过程失控，警戒和受控状态控制线计算简单方便，控制图清晰醒目8 不合格品率图（P图）――属于计数类控制图，不合格品率图是由每一组数据不合格品率组成的连线图不合格品率图由数据点、数据线、控制线、判异线组成.控制线、判异线均可通过属性菜单选择9 不合格品数图（Pn图）――属于计数类控制图，不合格品数图是由每一组数据不合格品数组成的连线图不合格品数图由数据点、数据线、控制线、判异线组成.控制线、判异线均可通过属性菜单选择10 不合格数图（C图）――属于计数类控制图，不合格数图是由每一组数据不合格数组成的连线图不合格数图由数据点、数据线、控制线、判异线组成.控制线、判异线均可通过属性菜单选择11 单位不合格数图（U图）――属于计数类控制图，不合格数图是由每一组数据平均不合格数组成的连线图不合格数图由数据点、数据线、控制线、判异线组成.控制线、判异线均可通过属性菜单选择。
12 直方图――是由每一区间的频数组成的柱状图计数和计量类参数都可以做直方图直方图的数据取决于前一图的数据对于计量类参数，可以做均值直方图、中位数直方图、单值直方图对于计数类型参数可以做不合格品率直方图、不合格品数直方图、不合格数直方图、单位不合格数直方图直方图可以显示控制线（需设定）、规范线、合理线、目标线等信息13 个体直方图――是由每一区间的频数组成的柱状图计量类参数可以做个体直方图直方图的数据为录入的每一个数据直方图可以显示控制线（需设定）、规范线、合理线、目标线等信息14 原因排列图――将各类异常原因出现的次数从高到低排列的柱状图通过原因排列图用户可以很方便找出重要的原因，为企业进行决策计量和计数类参数均可做原因排列图15 措施排列图――将各类纠正措施出现的次数从高到低排列的柱状图计量和计数类参数均可做措施排列图16 备注排列图――将各类备注信息出现的次数从高到低排列的柱状图计量和计数类参数均可做备注排列图17 DPTO图――将各类缺陷信息的占质量特性的总数的百分比值从高到低排列的柱状图只有缺陷类型的计数参数可做DPTO图缺陷类型可以在系统管理中进行定义18 DPMO图――将各类缺陷信息的占质量特性的总数的百分比放大100万倍的数据从高到低排列的柱状图。
只有缺陷类型的计数参数可做DPMO图缺陷类型可以在系统管理中进行定义图形属性形属性界面分基本和可选两页界面如下： 基本页用于设置图形线的颜色和点的形状可以设置的颜色有： 数据线的颜色、正常点的颜色、异常点的颜色、 控制线(UCL，CL，LCL)、规范线、合理限、目标线、判异线颜色、柱状条、柱状条标记颜色 颜色设定操作流程： 下拉颜色组合框――〉选择要改变颜色的对象――〉单击颜色显示区右边的按钮-――〉在颜色对框中选定颜色――〉单击设定按钮，即可生效另外还可以设置点的形状和大小，该设置仅对数据点有效 可选页面中可以设置图形区域中显示Y轴数据的范围当选为所有数据可见时，则只有图形数据点范围内的数据可见当选择控制线范围可见时，则数据显示的上下范围分别为UCL和LCL当选择两者时，控制线和数据都将显示选择手工， 可设定数据的显示范围： 设置显示的数据点数可以控制水平方向上显示的范围通过右侧的可选按钮可以控制某些数据线的显示与不显示当图形为直方图时，可设定直方图的分组数 判异 1 判异规则 当现场数据不满足用户或者管理者定义的判异规则时，图形区域中的相关点会以异常色彩标出用户定义的判异规则有八种基本情况： （1）n个点出界； （2）连续n个点落在中心线同一侧； （3）连续n个点递增或者递减； （4）连续点n中相邻点交替上下； （5）连续n点中有m点落在中心线同一侧的B区以外； （6）连续n点中有m点落在中心线同一侧的C区以外； （7）连续n点落在中心线两侧的C区内； （8）连续n点落在中心线两侧且无一在C区内。
用户基于这八种基本情况进行任意延伸形成符合用户需求的判异规则 当数据出现异常且该点为失控点时，单击该点可以察看异常信息，关联点以异常色标注 2 失控点与关联点 以数据顺序进行判断，当不符合判异规则的情形出现时所对应的点即为失控点，该规则在判断时所涉及的点为相关点一个点可能有多处异常各异常信息会在点的拾取界面中显示出来 3 控制线 （1）关于控制线设定 控制线的设定影响到了判异控制线主要有三种设定方式:指定控制线、按照理论值计算控制线、按照公式计算方式 若设为指定控制线，则在作图前请指定控制线指定控制线有两种方式：在系统管理中指定，即在参数设定时指定另外可在现场监控中指定控制线其操作流程为：选择主菜单中的工具――〉选择设置控制线菜单项――〉在下拉组合框中选择图形类型（如均值极差图）――〉填写控制线的值（对于双图的图形类型，需要同时设定主副图的控制线） 若设为按理论值计算控制线对于不同的图形，其相关的理论参数也不同对于均值标准差图、均值极差图、中位数极差图、单值移动极差图需要指定参数的期望值(&；micro；)、方差(&sigma；)对于EWMA图需要指定目标值和方差(&sigma；).对于不合格品图、不合格品数图需要指定不合格品率（p）、对于缺陷图（不合格数图、单位不合格数图）需要指定不合格数（c） 若设为公式计算方式，作图时系统会按照指定的公式计算出控制线。
（2）关于判异 所有的判异都是基于控制线进行的通常将中心线与上控线之间分为三等分，分别称之为C区、B区、A区下方也同样可以在图形属性界面中选中使用判异线，清楚的察看异常情况 点的拾取 在图形界面左键单击数据点即可弹出点的拾取界面 点的拾取界面由点的本身数据信息、关联数据信息、控制线信息、标签信息、异常信息组成，同时还提供数据异常时，异常原因、纠正措施的选择备注信息的登记和点的剔除功能选择剔除当前点后，该点将不会参与作图、判异和计算 在点的拾取界面界面的操作（追加原因、措施、备注、剔除点）均针对特定子组因此在计量参数点的拾取界面剔除一个点，则该组数据全被剔除。
