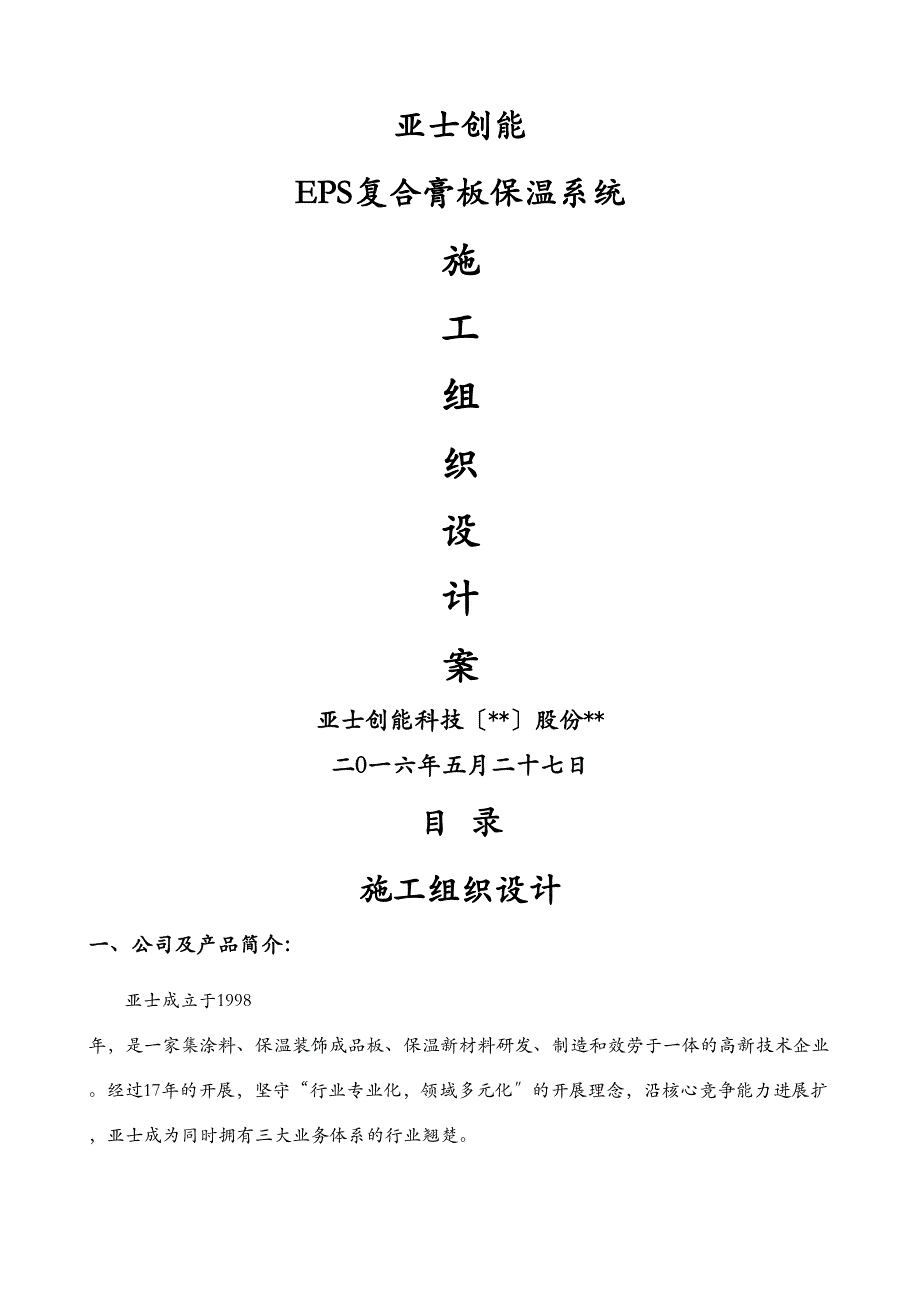

亚士创能EPS复合膏板保温系统施工组织设计案亚士创能科技〔**〕股份**二0一六年五月二十七日目 录施工组织设计一、公司及产品简介：亚士成立于1998 年，是一家集涂料、保温装饰成品板、保温新材料研发、制造和效劳于一体的高新技术企业经过17年的开展，坚守“行业专业化，领域多元化〞的开展理念，沿核心竞争能力进展扩，亚士成为同时拥有三大业务体系的行业翘楚亚士下属8家核心成员企业，9个工厂亚士业务主要有保温(模塑聚苯板、挤塑聚苯板)复合膏板系统、外保温〔真金板、模塑聚苯板、岩棉〕系统、保温装饰成品板系统、干粉砂浆、外墙涂料系统等亚士创能通过对保温系统全配套，打造品质可靠又平安有效的建筑节能解决案，来满足居住者、开发商、政府的核心需求，使亚士创能成为位居前列的优质保温系统供给商亚士创能保温实现对家的承诺：舒适、平安！二、产品类型介绍：亚士创能EPS复合膏板保温体系可根据工程设计要求选择保温板的厚度及膏板厚度，该体系由工厂复合完成，根据现场尺寸裁割施工我们对于潮湿区域、非潮湿区域、门窗收边及冷热桥部位有不同的施工案三、EPS复合膏保温板保温一体化系统的优点⑴ 保温性能突出防止房间冷热量的外散，减少空调及暖气的工作时间和次数，减少由空调产生的二氧化碳的排放，以省电和节约能源。
⑵隔音降噪性能突出，提高房间的舒适度膏类产品能调节房间空气的干湿度，十分舒适⑶室干法作业---施工效率高，工期短；工厂预置复合产品---材料用量损耗少⑷ 保温完成面平整度高、不变形⑸ 嵌缝膏和接缝纸带组成双层接缝系统---墙面不开裂⑹绿色环保建材---平安环保(无甲醛〕, 经权威部门检测，我们所有的膏制品均不含甲醛和放射性物质，采用的保温板和其他辅料也都是环保无污染的产品⑺到达防火等级的要求依据有关规,室所采用的材料必须不低于B1级防火要求亚士创能保温系统采用的所有膏制品均为A级不燃品,保温板和其他辅材也都属于B1级产品，整个系统防火属于B1级，完全符合对室装修关于防火等级的要求四、编制依据："民用建筑热工设计规" GB50176-93 "夏热冬冷地区居住建筑节能设计标准" JGJ134-2001 "住宅建筑围护构造节能应用技术规程" DG/TJ08-206-2002 "建筑部装修设计防火规" GB50222-1995〔2001版〕 "纸面膏板" GB/T9775-1999"绝热材料稳态热阻及有关特性的测定 防护热板法"GB/T 10294--88 "硬脂泡沫塑料水蒸气透过性能" QB/T 2411-98"建筑设计防火规" GB50016-2014五、保障正常施工的条件：需要提供专有材料堆放场所100㎡，特种材料仓库20㎡一间。
正常保障施工材料运输通道，提供升降电梯垂直运输；提供现场施工用水、用电六、EPS复合膏保温板保温系统(非潮湿部位)6.1、构造说明〔见下列图〕：6.2、适用围：6.2.1、本系统适用于民用和工业建筑的各种外墙的保温，尤其适用于既有建筑节能改造基层墙体可以是钢筋混凝土、混凝土砌块、混凝土多砖或多粘土砖等墙体用于砂加气砌块，砌体外表应作界面剂处理6.2.2、采用本系统作为保温，使用于耐火等级为二级的建筑，燃烧性能为难燃性，达B1级6.2.3、本系统不得用于室外环境不宜用于振动、高温、有腐蚀介质等作业环境的工业建筑中，如需采用应有加强和防护措施6.3、材料说明：6.3.1、复合保温板的物理性能见表1：表1 复合保温板系统的物理性能工程单位复合*PS复合EPS抗冲击试验J≥3.0≥2.5膏板与*PS(EPS)粘结强度MPa≥0.02≥0.02粘结膏与*PS(EPS)粘结强度MPa≥0.06≥0.1燃烧性能级B1B1绿色环保认证—有有复合板抗冲击试验≥2.5J；膏板与EPS板粘结强度大于0.017MPa, 粘结膏与EPS 粘结强度≥0.06 MPa6.3.2、聚苯板的物理性能指标见表2：工程指标039级033级导热系数[W/(m·k)]≤0.039≤0.033表观密度〔kg/m3〕18～22垂直于板面向的抗拉强度〔MPa〕≥0.10尺寸稳定性〔%〕≤1.0燃烧性能等级B1级燃烧性能附加分级产烟量不低于s2级燃烧滴落物/微粒不低于d1级产烟毒性不低于t1级氧指数〔%〕≥306.3.３、粘接膏的物理性能指标见表3：工程指标细度1.18mm筛网筛余〔%〕0150um筛网筛余〔%〕≤25凝结时间初凝〔min〕≥25终凝〔min〕≤120抗折强度〔MPa〕≥5.0抗压强度〔MPa〕≥10.0保水率〔%〕≥70收缩率〔%〕≤0.06水粉比〔重量〕1:2~1:2.1拉伸粘结强度(MPa)〔与复合板〕原强度≥0.10拉伸粘结强度(MPa)〔与水泥砂浆〕原强度≥0.5注：建议在干区使用粘接膏粘结膏不能用于厨房、卫生间等潮湿环境七、EPS复合膏保温板保温施工案7.1、施工准备：7.1.1、作业条件：现场温度5℃～40℃，现场必须枯燥清洁。
特别是聚苯板性质的材料施工，必须格执行温度围7.1.1.1、安装前应对现场进展清洁，去除积灰油污及杂物7.1.2、材料检验7.1.2.1、安装前应核对材料品种及规格7.1.2.2、粘结膏应枯燥、无受潮、无板结7.1.2.3、复合保温板应枯燥平整、纸面完整无损7.1.3、考前须知7.1.3.1、粘结膏的配制：先放好一定的水，再将粉料倒入水中，水粉比为１:２～1:2.1，用电动搅拌器搅拌均匀，该材料应随搅随用，在2h用完7.1.3.2、嵌缝膏的配制：先放好一定的水，再将粉料倒入水中，水粉比为１:２，用电动搅拌器搅拌均匀，该材料应随搅随用，在２h用完7.2、施工流程： 根底验收及处理 →→ 弹放保温施工线 →→ 裁割保温板→→粘结膏打点→→贴复合保温板→→上锚固钉 →→ 接缝处理 →→阴、阳角处理→→门窗收边→→ 饰面层处理7.3、施工工艺：7.3.1、基层处理并验收7.3.1.1、基层墙面必须枯燥清洁、完成找平，平整度在5mm〔2m靠尺〕以7.3.1.2、总包完成每个房间控制房间开间尺寸正的基准线，并与保温施工技术交底保温施工与门窗施工共同使用此控制线保温根据总包移交的房间正度基准线弹放保温施工基准线。
7.3.1.3、门窗、管线、线盒、新风口安装完毕，电器接线盒埋设深度应与保温墙厚度相应7.3.1.4、墙面、门窗完成淋水实验7.3.1.5、地坪施工完成7.3.2、弹线：按设计在地坪及天花上弹线,弹线位置为空腔层厚度+粘结膏+复合保温板厚度空腔层厚度可根据墙体的平整度在5mm作调整在墙体纵横双向以400mm间距弹出排放粘结膏饼的参照线7.3.3、粘结膏饼粘贴7.3.3.1、在墙面上涂抹粘结膏，粘结膏长不小于200mm，宽不小于80mm，厚度不小于50mm，并尽量保持厚度均匀7.3.3.2、在离地面、顶面50mm位置，粘结膏采用连续点粘7.3.3.3、窗、门或其他洞口边用来粘结复合保温板的粘结膏采用连续点粘7.3.3.4、整体粘结膏面积不小于总面积30％7.3.4.复合保温板安装7.3.4.1、将接线盒及门窗洞口位置准确地翻样到复合保温板外表7.3.4.2、复合保温板应从墙的一端开场，顺序安装，板与板自然靠拢，产生的伸缩缝隙控制在1-2mm7.3.4.3、将复合保温板反面紧压于粘结膏饼上，在移走顶板器前在复合保温板下口垫小块膏板以保持距地10mm距离如果地面铺设塑胶地板，在铺设好后用密封胶粘结、填实；如果地面铺设木质地板，需预留踢脚线，就不必用密封胶粘结、填实，留出即可。
复合保温板上口应顶紧楼板7.3.4.4、使用直边靠尺以地坪、天花参照线为准用橡皮锤贴紧敲实保温膏外表，使复合保温板安装到位7.3.4.5、当墙体高度超过保温板长边时，应待下层保温板的粘接膏变硬后〔约0.5h〕再进展上层保温板的墙体安装墙体的高度超过3m后，在高于3m处的板需要在每块板的上端加设锚固栓以加强保温系统的强度7.3.4.6、在安装门、窗洞口的保温板时，切忌用“7〞字形裁板铺贴，洞口变形应力会呈现放射状裂纹安装时，洞口上侧采用横板搭接铺贴即可7.3.5.接缝处理：7.3.5.1、待粘结膏硬化后〔约8h〕再进展接缝处理，必须是双层纸带7.3.5.2、拌制嵌缝膏，拌合后静置15分钟后使用接缝节点7.3.5.3、板缝清洁无污物接缝纸带必须保证枯燥,且禁搭接7.3.5.4、嵌缝膏涂抹在板缝两侧保温膏板上，涂抹宽度自板边起应不小于50mm7.3.5.5、板与板之间并齐铺贴，产生1-2mm伸缩缝隙将接缝纸带贴在板缝处，纸带中线同复合保温板板缝中线重合，使接缝纸带在相邻两复合保温板上的粘贴面积相等，并抹平压实嵌缝膏，使纸带埋于嵌缝腻子中；然后静置待其凝固7.3.5.6、用嵌缝膏将第一道接缝覆盖刮平，宽度较第一道接缝每边宽出至50mm然后静置待其凝固。
7.3.5.7、用嵌缝膏将第二道接缝覆盖，刮平，宽度较第二道缝每边宽出至少50mm7.3.5.8、待其凝固后，用砂纸轻轻打磨，使其同板面平整一致7.3.5.9、门、窗上口两侧必须用纸带斜拉做加强粘贴，应对应力产生的裂缝7.3.6.转角处理：7.3.6.1、将不平的切断边用打磨器打平7.3.6.2、将嵌缝膏抹在转角两面7.3.6.3、将护角纸带沿中线对折，扣在转角处用抹刀压实，将其同嵌缝膏粘贴结实7.3.6.4、外表处理同接缝7.3.7、踢脚板处理：7.3.7.1、在复合保温板上弹出踢脚板高度线7.3.7.2、踢脚板应采用专用粘结剂满粘7.3.7.3、按线粘贴踢脚板，粘贴时用橡皮锤贴紧敲实，挤实碰头缝并将挤出的粘结剂随时清理干净7.3.7.4、粘贴踢脚板必须平齐垂直7.3.8、常见节点处理7.3.8.1、系统考前须知①纸面膏板厚度采用12mm，热桥部位纸面膏板厚度采用9.5mm；②墙体和热桥部位的EPS厚度根据工程要求确定；③空腔厚度可依据原墙体的平整度和垂直度状况，一般空腔平均厚度在5mm;④复合保温板每板整板安装6个，不小于φ8金属钉+尼龙膨胀+飞碟扣件〔如图2所示〕为防止楼板或地面的潮气沿膏板渗透，破坏膏板芯或降低复合膏板的强度。
在上板时可用垫块垫起10mm，完成后的复合保温板形成离地10mm的空隙⑤粘结膏将保温板固定在基层上，指混凝土、水泥、砖的抹灰、膏板等基层上，不适合金属、木头基层7.3.8.2、阴、阳转角节点构造阴、阳角接缝建议采用不同的接缝系统阳角部位因为考虑到容易发生碰撞，建议采用金属护角纸带加嵌缝膏的接缝系统，以保证阳角部位的强度至于阴角部位可以采用于平面接缝一样的普通纸带加嵌缝膏7.3.8.3、踢脚线节点7.3.8.4、天花节点7.3.8.5、窗台和窗侧处理门、窗洞口处保温板采用上口横板拼接，拼接缝至少超过门、窗洞口侧面应力向上延伸点300mm即可，可根据实际情况进展合理拼接门、窗洞口两。
