Quidway S9300 T比特路由交换机 产品描述

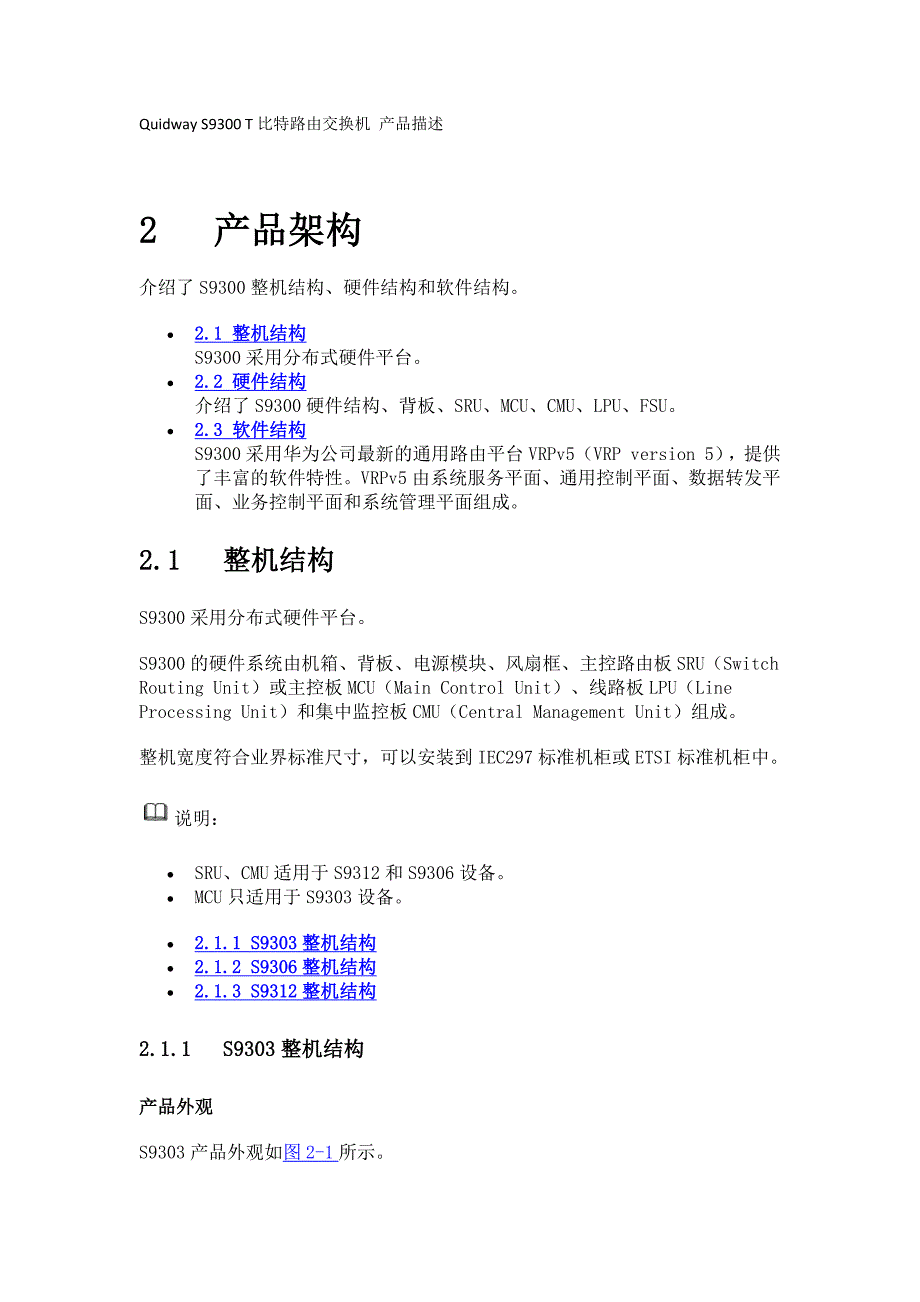

Quidway S9300 T 比特路由交换机 产品描述2 2 产品架构产品架构介绍了 S9300 整机结构、硬件结构和软件结构2.12.1 整机结构整机结构 S9300 采用分布式硬件平台 2.22.2 硬件结构硬件结构 介绍了 S9300 硬件结构、背板、SRU、MCU、CMU、LPU、FSU 2.32.3 软件结构软件结构 S9300 采用华为公司最新的通用路由平台 VRPv5（VRP version 5），提 供了丰富的软件特性VRPv5 由系统服务平面、通用控制平面、数据转 发平面、业务控制平面和系统管理平面组成 2.12.1 整机结构整机结构S9300 采用分布式硬件平台S9300 的硬件系统由机箱、背板、电源模块、风扇框、主控路由板 SRU（Switch Routing Unit）或主控板 MCU（Main Control Unit）、线路板 LPU（Line Processing Unit）和集中监控板 CMU（Central Management Unit）组成整机宽度符合业界标准尺寸，可以安装到 IEC297 标准机柜或 ETSI 标准机柜中。

说明： SRU、CMU 适用于 S9312 和 S9306 设备MCU 只适用于 S9303 设备2.1.12.1.1 S9303S9303 整机结构整机结构2.1.22.1.2 S9306S9306 整机结构整机结构2.1.32.1.3 S9312S9312 整机结构整机结构2.1.12.1.1 S9303S9303 整机结构整机结构产品外观产品外观S9303 产品外观如图 2-1 所示图 2-1 S9303 产品外观 1. 挂耳2. 电源模块3. 主控板 MCU4. 线路板 LPU 5. PoE 模块6. 走线架图 2-2 S9303 产品外观（背面） 1. 风扇模块 2. 防尘网S9303 的机箱外型尺寸为 442mm×476mm×175mm（宽×深×高）机箱正面从上到下分别为线路板、主控板和电源模块整个机箱采用后抽风散 热搬运把手位于机箱两侧板件布局板件布局图 2-3 S9303 板件布局 S9303 采用前维护设计，单板区共有 5 个横插拔的单板槽位其中，下 部两个槽位为半高槽位，固定为主控板 MCU 槽位，MCU 板支持 1+1 备份； 其他为线路板 LPU 槽位。

风扇区和防尘网位于机箱的后面电源区位于机箱的底部，电源采用 1+1 冗余备份，支持双电网输入可 选择交流电源（AC）和直流电源（DC）两种供电方式支持 POE 供电仅支持交流电源（AC），且不支持备份2.1.22.1.2 S9306S9306 整机结构整机结构产品外观产品外观图 2-4 S9306 产品外观 1. 线路板 LPU 2. 主控板 SRU 3. 挂耳4. 走线架5. PoE 模块6. 集中监控板 MCU7. 电源模块图 2-5 S9306 产品外观（背面） 1. 防尘网 2. 风扇模块S9306 的机箱外型尺寸为 442mm×476mm×441.7mm（宽×深×高）机箱正面从上到下分别为线路板、主控板、集中监控板和电源模块整个机箱 采用后抽风散热搬运把手位于机箱两侧板件布局板件布局图 2-6 S9306 板件布局 S9306 的单板区共有 8 个横插拔的单板槽位其中，中间两个槽位固定 为主控板 SRU 槽位，SRU 板支持 1+1 备份；其它为线路板 LPU 槽位风扇区和防尘网位于机箱的后面电源区位于机箱的底部，支持双电网输入，可选择交流电源（AC）和直 流电源（DC）两种供电方式。

直流电源支持 1+1 配置，交流电源支持 1+1 或者 2+2 配置集中监控板（CMU）位于机箱的底部，支持 1:1 备份支持 POE 供电，仅支持交流电源（AC），支持 4 个 PoE 电源模块，支持 2＋2 备份、3＋1 备份或者不备份（4+0）2.1.32.1.3 S9312S9312 整机结构整机结构产品外观产品外观图 2-7 S9312 产品外观 1. 线路板 LPU 2. 主控板 SRU 3. 挂耳4. 走线架5. PoE 模块6. 集中监控板 CMU7. 电源模块图 2-8 S9312 产品外观（背面） 1. 防尘网 2. 风扇模块S9312 的机箱外型尺寸为 442mm×476mm×663.95mm（宽×深×高）机箱正面从上到下分别为线路板、主控板、集中监控板和电源模块整个机箱 采用后抽风散热搬运把手位于机箱两侧板件布局板件布局图 2-9 S9312 板件布局图 S9312 的单板区共有 14 个横插拔的单板槽位其中，中间两个槽位固定 为主控板 SRU 槽位，SRU 板支持 1+1 备份；其它为线路板 LPU 槽位风扇区和防尘网位于机箱的后面电源区位于机箱的底部，支持双电网输入，可选择交流电源（AC）和直 流电源（DC）两种供电方式。

直流电源支持 1+1 配置，交流电源支持 1+1 或者 2+2 配置支持 POE 供电仅支持交流电源（AC），共 4 个 PoE 电源模块，支持 2＋2 备份、3+1 备份或者不备份（4+0）集中监控板 CMU 位于机箱的底部，支持 1:1 备份2.22.2 硬件结构硬件结构介绍了 S9300 硬件结构、背板、SRU、MCU、CMU、LPU、FSUS9303 的硬件结构如图 2-10 所示图 2-10 S9303 的硬件结构 S9306 和 S9312 的硬件结构相同，如图 2-11 所示图 2-11 S9306 和 S9312 的硬件结构 2.2.12.2.1 背板背板2.2.22.2.2 SRUSRU2.2.32.2.3 MCUMCU2.2.42.2.4 CMUCMU2.2.52.2.5 LPULPU2.2.62.2.6 FSUFSU2.2.72.2.7 VSUVSU2.2.82.2.8 SPUSPU2.2.12.2.1 背板背板S9300 采用无源背板，背板提供各槽位的互连，并完成各部件间的各种高速数 据信号以及控制信号的互连背板提供主控板与其它各部件之间的数据总线、管理总线和时钟总线等，用于 主控板与各部件之间的通信。

S9300 背板提供 2 个主控板槽位，根据设备型号的不同分别提供 3 个、6 个和 12 个 LPU 槽位2.2.22.2.2 SRUSRUS9300 的 SRU 是主控板，仅用于 S9306 和 S9312 设备它集成了数据交换模块、 主控模块、引擎灵活插卡引擎、CF（Compact Flash）卡模块，和系统监控管理 模块，是多个功能模块的集合体SRU 可以扩展增加时钟模块SRU 板是系统控 制管理和数据交换的核心，负责完成数据交换、系统控制和系统监控功能SRU 的主控单元，为 1+1 备份设计；数据交换单元支持 1＋1 负荷分担和 1:1 备 份模式S9306 和 S9312 的 SRU 主要完成如下功能：数据平面的数据转发处理各种协议并完成转发控制，例如各种路由协议、网管协议等监控系统各部件的状态根据用户的操作指令来管理和维护，并输出设备运行情况表 2-1 主控板 单板名称单板名称备注备注SRUA提供 1Tbps 的业务交换能力SRUB提供 2Tbps 的业务交换能力2.2.32.2.3 MCUMCUMCU（Main Control Unit）是主控管理单元，仅使用于 S9303 设备。

MCU 集成 了主控模块、CF（Compact Flash）卡模块，和系统监控管理模块，并可扩展增 加时钟模块S9300 的 MCU 主要完成如下功能：处理各种协议并完成转发控制，例如各种路由协议、网管协议等监控系统各部件的状态定期收集系统各单元运行数据，根据各单元运 行状态产生控制信息，如检测各单板在位情况、控制交换网运行状态等根据用户的操作指令来管理和维护，并输出设备运行情况2.2.42.2.4 CMUCMUCMU（Central management Unit）是集中监控板，主要完成以下功能：整机电源的监控、管理 风扇的监控、管理 外接 PoE 管理 实现设备的监控、管理、节能减排2.2.52.2.5 LPULPULPU 完成报文的业务处理和提供业务接口S9300 支持的以太网接口板如表 2-2 所示表 2-2 以太网接口板 接口板名称接口板名称英文简称英文简称备注备注48 端口百兆以太网光接口板 （EA，SFP）-32K MACF48SA支持： MPLS Netstream IPv6 48 端口百兆以太网光接口板 （EC，SFP）-128K MACF48SC支持： MPLS Netstream IPv6 48 端口百兆以太网电接口板 （EA，RJ45）-32K MACF48TA支持： MPLS Netstream IPv6 48 端口百兆以太网电接口板 （EC，RJ45）-128K MACF48TC支持： MPLS Netstream IPv6 48 端口百兆以太网电接口板 (FA,RJ45)-32K MACF48TFA支持： MPLS Netstream IPv6 48 端口百兆/千兆以太网光接口 板（EA,SFP）-32K MACG48SA支持： MPLS 接口板名称接口板名称英文简称英文简称备注备注Netstream IPv6 48 端口百兆/千兆以太网光接口 板（EC,SFP）-128K MACG48SC支持： MPLS Netstream IPv6 48 端口百兆/千兆以太网光接口 板（ED,SFP）-512K MACG48SD支持： MPLS Netstream IPv6 48 端口千兆以太网光接口板 (FA,SFP)-32K MACG48SFA支持： MPLS Netstream IPv6 48 端口百兆/千兆以太网电接口 板（EA,RJ45）-32K MACG48TA支持： MPLS Netstream IPv6 48 端口百兆/千兆以太网电接口 板（EC,RJ45）-128K MACG48TC支持： MPLS Netstream IPv6 48 端口百兆/千兆以太网电接口 板（ED,RJ45）-512K MACG48TD支持： MPLS Netstream IPv6 48 端口千兆以太网电接口板 (FA,RJ45)-32K MACG48TFA支持： 接口板名称接口板名称英文简称英文简称备注备注MPLS Netstream IPv6 12 端口百兆/千兆光接口和 36 端 口百兆/千兆电接口板 (EA,RJ45/SFP)–32K MACG48CEAT支持： MPLS Netstream IPv6 48 端口百兆/千兆以太网 POE 电 接口板（EA，RJ45，POE）-32K MACG48VA支持： MPLS Netstream IPv6 4 端口万兆以太网光接口板 （EA，XFP）-32K MACX4UXA支持： MPLS Netstream IPv6 4 端口万兆以太网光接口板 （EC，XFP）-128K MACX4UXC支持： MPLS Netstream IPv6 4 端口万兆以太网光接口板 (ED,XFP)-512K MACX4UXD支持： MPLS Netstream IPv6 2 端口万兆以太网光接口板 （EA，XFP）-32K MACX2UXA支持： MPLS Netstream IPv6 2 端口万兆以太网光接口板X2UXC支持： 接口板名称接口板名称英文简称英文简称备注备注（EC，XFP）-128K MACMPLS Netstream IPv6。
