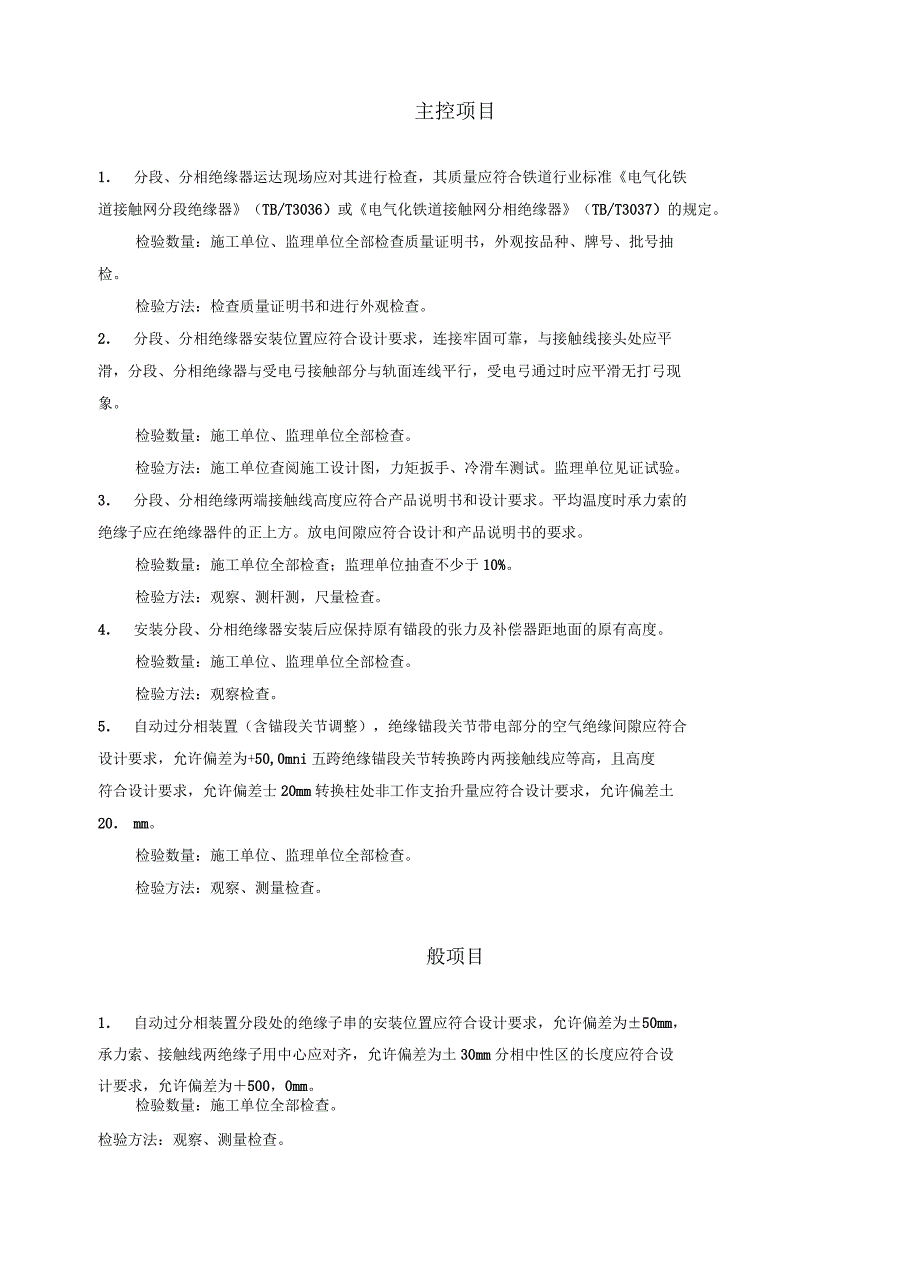

主控项目1． 分段、分相绝缘器运达现场应对其进行检查，其质量应符合铁道行业标准《电气化铁道接触网分段绝缘器》（TB/T3036）或《电气化铁道接触网分相绝缘器》（TB/T3037）的规定检验数量：施工单位、监理单位全部检查质量证明书，外观按品种、牌号、批号抽检检验方法：检查质量证明书和进行外观检查2． 分段、分相绝缘器安装位置应符合设计要求，连接牢固可靠，与接触线接头处应平滑，分段、分相绝缘器与受电弓接触部分与轨面连线平行，受电弓通过时应平滑无打弓现象检验数量：施工单位、监理单位全部检查检验方法：施工单位查阅施工设计图，力矩扳手、冷滑车测试监理单位见证试验3． 分段、分相绝缘两端接触线高度应符合产品说明书和设计要求平均温度时承力索的绝缘子应在绝缘器件的正上方放电间隙应符合设计和产品说明书的要求检验数量：施工单位全部检查；监理单位抽查不少于10%检验方法：观察、测杆测，尺量检查4． 安装分段、分相绝缘器安装后应保持原有锚段的张力及补偿器距地面的原有高度检验数量：施工单位、监理单位全部检查检验方法：观察检查5． 自动过分相装置（含锚段关节调整），绝缘锚段关节带电部分的空气绝缘间隙应符合设计要求，允许偏差为+50,0mni五跨绝缘锚段关节转换跨内两接触线应等高，且高度符合设计要求，允许偏差士20mm转换柱处非工作支抬升量应符合设计要求，允许偏差土20． mm。
检验数量：施工单位、监理单位全部检查检验方法：观察、测量检查般项目1． 自动过分相装置分段处的绝缘子串的安装位置应符合设计要求，允许偏差为±50mm，承力索、接触线两绝缘子用中心应对齐，允许偏差为土30mm分相中性区的长度应符合设计要求，允许偏差为＋500，0mm检验数量：施工单位全部检查检验方法：观察、测量检查2． 自动过分相装置的地面传感器的横向位置和纵向距离应符合设计要求，允许偏差为±1mm检验数量：施工单位全部检查检验方法：观察、测量检查作业要点1． 施工准备对操作人员进行技术交底和培训，使作业人员熟悉掌握操作方法和技术标准，清楚安全注意事项2． 测量安装位置测量出分段绝缘器和自动过分相装置的安装位置3． 安装分段绝缘器本体和自动过分相装置对于分段绝缘器而言，1）测量分段本体中心2）测量悬挂点及安装分段绝缘器处的接触线高度3）接头线夹安装4）安装导线、拉紧紧线器5）安装分段绝缘器本体；对于自动过分相装置而言，1）确定中性区段2）确定预埋式地感器轨枕位置4． 调整分段绝缘器1）把水平尺放在滑板端部向分段绝缘器中心50mmt,用扳手紧固调整螺栓，直到导线与滑板在同一水平面内2）将并沟线夹拧紧，且螺栓朝向应一致。
3）在吊弦安装处附近，先用临时吊线（2.0铁线）把分段绝缘器本体与承力索绝缘棒连为一体，即将本体吊起，按测量数据，将分段绝缘器调安装高度4）安装承力索吊弦，用梅花扳手拧紧承力索吊弦线夹螺栓，吊弦线夹防松螺母紧固力矩为40Nm再把吊向支撑花蓝螺丝上引线，并装心形环、压接管，基本调平后，压接吊弦5）调整花蓝螺丝，两组同时操作，用水平尺检测，使分段绝缘器下缘与轨面平行达标后，将其予以防松的螺母拧紧6）用水平尺从两个方向再次进行检测，沿导线与本体滑动，并通过本体，应保持同一水平度，不应有硬点再全面检查螺母紧固力矩，花蓝螺丝上的开口销是否全部打开，并使其全部达标5． 结束施工负责人填写施工记录1分段绝缘器安装作业指导书1.1 适用范围时速160公里电气化铁路接触网分段绝缘器安装1.2 作业准备1、内业技术准备在开工前组织技术人员认真学习实时性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉规范和技术标准编制作业指导书，制定施工安全保证措施，提出应急预案对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗2、外业技术准备组建专业架子队，负责接触网分段绝缘器安装1.3 技术要求1、承力索绝缘子连接的承力索终端锚固线夹应严格按回头制作工艺安装。
与承力索绝缘子安装连接后，应保证承力索张力和腕臂偏移值及下锚补偿b值等原参数不变2、分段绝缘器安装后，应保证吊弦、定位器偏移值及坠碇b值等原参数不变3、接触线应平直，不得有任何弯曲扭面现象4、分段绝缘器安装高度（分段绝缘器底面至轨面），应严格按表1所要求的抬升力，用钢尺测取安装高度增加值，即正常导高加所测值为分段绝缘器的安装高度值A.B两悬挂点的导高相加再除以二，再加增加值）施工应严格按此值施工，施工允许偏差为土5mm5、接头线夹连接螺栓紧固力矩为55Nm,并沟线夹连接螺栓紧固力矩为25Nm以上，承力索吊弦线夹连接螺栓紧固力矩为25Nm,吊弦线夹的副螺母为ST型时紧固力矩为40Nm,检测时用梅花扳手卡住，用力矩扳手检测达标6、受电弓与分段绝缘器的接触面应与轨面平行1.4 施工程序与工艺流程1、施工程序提报施工计划一测量安装位置一测量安装高度一安装承力索绝缘子一安装分段绝缘器本体一调整、安装吊弦装置一模拟冷滑一填写施工记录2、工艺流程1.5 施工要求1、对操作人员进行技术交底和培训，使作业人员熟悉掌握操作方法和技术标准，清楚安全注意事项并进行样板安装，作业人员应通过考核，合格后方可上岗作业。
2、提前向运输部门提报封闭要点施工计划施工前应将作业车停放在邻近车站3、根据施工计划，从库房领取所需安装材料，并进行外观质量及规格型号检查确认4、将施工所需材料和工具提前装在安装作业车上5、施工当天，封闭点前20分钟作业人员达到作业车停放站，并上车准备1——并沟线夹2——吊弦装置3——调整螺栓M12-454——螺母M125——硅橡胶2&缘子6——定位销7——锚头8----接头线夹8a——夹板8b——轴8c——螺栓M12-458d——螺母M129——承力索绝缘子10——短金属?t道11——绝缘滑道托架12绝缘滑道13——长金属滑道14——螺栓M10•2015——螺母M12图125KV分段绝缘器图6、将吊弦支撑组装好，将包装零件的塑料打开，把花蓝螺栓（4个）的螺母拧开,将螺扣拧到一半位置，螺栓上的开口销打开吊弦线取出，把心形环、压接套管装上，在一头压接，压接时，二压接套安装尺寸如下图，另一头在调整口工、1占《二工〉行图2吊弦安装示意图7、将接触线接头线夹的螺栓拧松，两个HM12调整螺栓拧松至从底部看不见螺栓图3螺栓安装示意图2、施工工艺1）测量安装位置①司机接到封闭线路命令后，听从车站值班人员指挥，启动作业车运行至安装地点。
②施工负责人指挥作业车司机对位，升作业台，作业人员上作业台，扶起作业凳，上梵，系好安全带，施工负责人将分段绝缘器中心点用线坠从下引到承力索上，凳上人员在承力索上作出标记③作业人员下车，用激光测量仪先测出分段绝缘器安装中心点2）测量安装高度作业平台施工人员用弹簧秤挂在安装位置中心向上提拉接触线，另一人配合用钢尺测量抬升量依据抬升参数表中的值，测出安装分段绝缘器的高度，并作好记录表1接触线抬升参数允许行车速度（km/h）单接触线的抬升力（N）2080100100160120图4安装高度测量3）安装承力索绝缘子①作业人员上凳，用钢尺从中心点向两侧测出承力索终端锚固线夹安装位置，在两边适当位置安装承力索紧线器用连链条的产，连接牢靠后，开始紧链条的产，直至安装处承力索不受力为止在断线处两边缠紧胶带，以防绞线散股用弧口断线钳剪断承力索，注意预留好承力索终端锚固线夹回头的尺寸，严格按回头制作工艺要求安装好两侧的承力索终端锚固线夹②穿入螺栓销、带上螺母，安好开口销，将承力索绝缘子与两侧承力索终端锚固线夹连接好完成后，拆除链条的产和紧线器4）安装分段绝缘器本体①测量分段本体中心：从承力索绝缘棒中心，向导线处吊线坠，标记出中心，从中心向两侧分别量取514mm标识。
②测量悬挂点及安装分段绝缘器处的接触线高度：用接触网激光测量仪测量③接头线夹安装：将接触线接头线夹的梢岫中心安装于据分段绝缘中心560mm处,并根据接触线规格安装于与接头线夹相对应的位置，并将并沟线夹、辅助导线（辅助导线与接触线的规格相同）按图示位置安装将接头线夹螺栓用力矩扳手紧固，先中间后两边，拧3次接头线夹螺栓紧固力矩为55Nm.图5接头线夹安装示意图凄触线85皿商接头线夹安装示意图图6接头线夹安装示意图注意:接头线夹上的副螺母紧固时，应用呆扳手紧固，拧副螺母的同时，螺栓需用力矩扳手固定，一人操作，同时与力并沟线夹（6个）不要拧紧，以能在导向线上滑动为宜④安装导线、拉紧紧线器：卸下紧线器两边的止动销在接头线夹的后部，装上止动销止动销的金属链，不能放在止动销的线夹之间，要免影响分段绝缘器安装卸下紧线器和液压的堵头帽，连接、将旋塞指示放在“加载”的位置，手动液压泵加压图7紧线器安装示意图注意：堵头帽应放在工具箱内，以防损坏液压泵加压要缓，不能过度加压，以防接触线过分压缩，使锯线有困难在导线中部，用钢锯断线，用煨弯工具使导线向上弯曲45°角，夹端部锯断线头弯曲时，应使导线接触部分与线夹密贴。
⑤安装分段绝缘器本体：安装分段绝缘器本体，首先使本体上的沟槽套住接头线夹，利用液压泵上的松动旋塞，指示“卸载”的位置，用手尽可能慢慢的转动旋塞，同时观察紧线器的卸载情况，确保接头线夹免受冲击力，及其两轴嵌入分段绝缘器的U沟槽内，稳定30秒后，取下制动销，卸下紧线器5）调整、安装吊弦装置①把水平尺放在滑板端部向分段绝缘器中心50mm处，用扳手紧固调整螺栓，直到导线与滑板在同一水平面内，再拧紧防松螺母②将并沟线夹按示图位置循环拧紧，螺栓紧固力矩应在25Nm以上，且螺栓朝向应一致③在吊弦安装处附近，先用临时吊线（2.0铁线）把分段绝缘器本体与承力索绝缘棒连为一体，即将本体吊起，按测量数据，将分段绝缘器调安装高度作业车移出，用接触网激光测量仪检测，作业车返回，按检测结果调整到位④安装承力索吊弦，用梅花扳手拧紧承力索吊弦线夹螺栓，并用力矩扳手紧固到25Nm，吊弦线夹防松螺母紧固力矩为40Nm，再把吊向支撑花蓝螺丝上引线，并装心形环、压接管，基本调平后，压接吊弦，撤除临时吊线⑤调整花蓝螺丝，两组同时操作，用水平尺检测，使分段绝缘器下缘与轨面平行达标后，将其予以防松的螺母拧紧，并将固定线绕好⑥用水平尺从两个方向再次进行检测，沿导线与本体滑动，并通过本体，应保持同一水平度，不应有硬点，。
如连接处有硬点，可松并沟线夹的螺栓，进行微调，拧松的同时用肉眼从导线的一端观察，并用水平尺沿导线和本体全程滑动，确认达标后，再拧紧并沟线夹的螺栓，紧固力矩应符合要求再全面检查螺母紧固力矩，花蓝螺丝上的开口销是否全部打开，并使其全部达标一争图9水平尺检测硬点⑦用激光测量仪检测分段绝缘器处的导高是否满足要求，并调整花蓝螺丝达标再用激光测量仪，检测分段绝缘器两侧的吊弦处的导高该处的导高与分段绝缘器处的导高差，形成一个坡度，即整个跨内接触线是一个负驰度的弧形，未达标，应更换吊弦调整达标以满足电力机车对弓网受流质量的要求6）模拟冷滑①全部完成后，作业车开弓，模拟电力机车分别以20、40、60km/h车速对分段绝缘器冷滑往返各一次，在受电弓通过时，观察其变化和造成的影。
