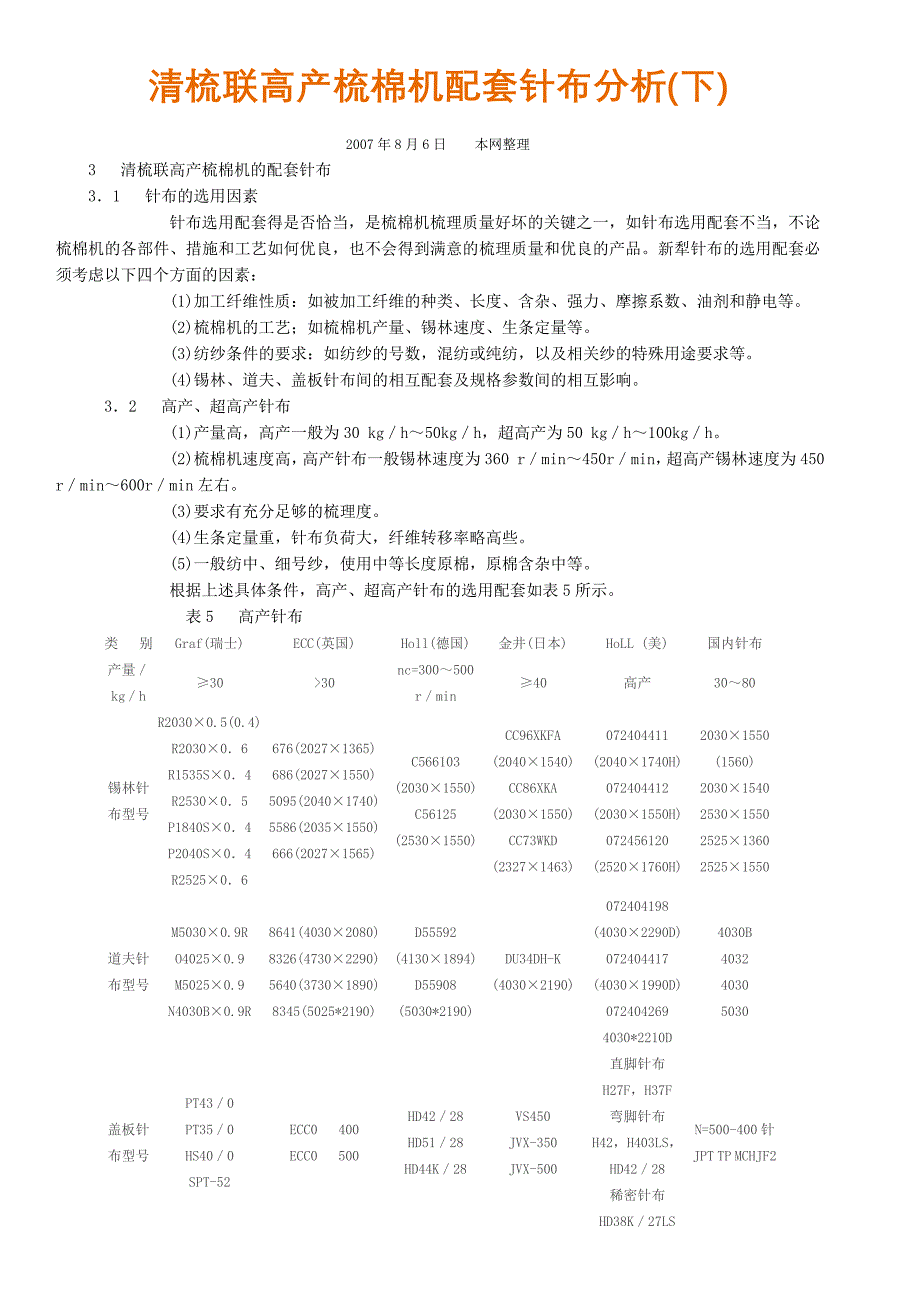

清梳联高产梳棉机配套针布分析(下)2007年8月6日 本网整理 3 清梳联高产梳棉机的配套针布 3．1 针布的选用因素 针布选用配套得是否恰当，是梳棉机梳理质量好坏的关键之一，如针布选用配套不当，不论梳棉机的各部件、措施和工艺如何优良，也不会得到满意的梳理质量和优良的产品新犁针布的选用配套必须考虑以下四个方面的因素： (1)加工纤维性质：如被加工纤维的种类、长度、含杂、强力、摩擦系数、油剂和静电等 (2)梳棉机的工艺；如梳棉机产量、锡林速度、生条定量等 (3)纺纱条件的要求：如纺纱的号数，混纺或纯纺，以及相关纱的特殊用途要求等 (4)锡林、道夫、盖板针布间的相互配套及规格参数间的相互影响 3．2 高产、超高产针布 (1)产量高，高产一般为30 kg／h～50kg／h，超高产为50 kg／h～100kg／h (2)梳棉机速度高，高产针布一般锡林速度为360 r／min～450r／min，超高产锡林速度为450 r／min～600r／min左右 (3)要求有充分足够的梳理度。
(4)生条定量重，针布负荷大，纤维转移率略高些 (5)一般纺中、细号纱，使用中等长度原棉，原棉含杂中等 根据上述具体条件，高产、超高产针布的选用配套如表5所示 表5 高产针布 类 别 Graf(瑞士) ECC(英国) Holl(德国) 金井(日本) HoLL (美) 国内针布 产量／ kg／h ≥30 >30 nc=300～500 r／min ≥40 高产 30～80 锡林针 布型号 R2030×0.5(0.4) R2030×0．6 R1535S×0．4 R2530×0．5 P1840S×0．4 P2040S×0．4 R2525×0．6 676(2027×1365) 686(2027×1550) 5095(2040×1740) 5586(2035×1550) 666(2027×1565) C566103 (2030×1550) C56125 (2530×1550) CC96XKFA (2040×1540) CC86XKA (2030×1550) CC73WKD (2327×1463) 072404411 (2040×1740H) 072404412 (2030×1550H) 072456120 (2520×1760H) 2030×1550 (1560) 2030×1540 2530×1550 2525×1360 2525×1550 道夫针 布型号 M5030×0.9R O4025×0.9 M5025×0.9 N4030B×0.9R 8641(4030×2080) 8326(4730×2290) 5640(3730×1890) 8345(5025*2190) D55592 (4130×1894) D55908 (5030*2190) DU34DH-K (4030×2190) 072404198 (4030×2290D) 072404417 (4030×1990D) 072404269 4030*2210D 4030B 4032 4030 5030 盖板针 布型号 PT43／0 PT35／0 HS40／0 SPT-52 ECC0 400 ECC0 500 HD42／28 HD51／28 HD44K／28 VS450 JVX-350 JVX-500 直脚针布 H27F，H37F 弯脚针布 H42，H403LS， HD42／28 稀密针布 HD38K／27LS N=500-400针 JPT TP MCHJF2 刺辊齿 条型号 E5510 VE5010V V8TR／6STL (501．0) 6STL(5710) CLl55559 (5010) CLl55468 (5510) CLlHC40 (5510) TC50KH (5610) C4]MR04 (5010X5132V) 072404081 (5010×5032L 型) SFl0(50°) HC41(100°) HR482(200°) α=80° N=36～40齿 注：1．Graf、ECC、金井针布包括该公司配用在MK5、MK5D、CX400、C501、C4、C51、DK803、903等高产梳棉机上的针布； 2．齿距应三位数，第一位为0，表中均省略。
3．P=1．7mm 4．道夫针布Graf的B、Holl公司的D和金井公司的K均表示弧形齿尖 5．Holl公司的H、Graf的S均表示高级(高碳低合金)钢材 3．3 化纤针布 (1)化纤的摩擦系数大，静电多，比棉纤维转移困难 (2)化纤粗而长(棉型和中长化纤)，纵向齿距可放大些，齿密可稀些(基厚也稍大些) (3)化纤的脉冲梳理力大，且易充塞，因而纺棉针布针密应减稀，梳针应短些，直径应粗些，提高梳针的抗弯性能 (4)试验表明，加工化纤时也需具有足够的梳理度，特别是38 mm～51 mm的化纤，锡林针布齿密最好不低于600齿 (5)加工化纤时，锡林刺辊速度略低，除杂任务少化纤针布的选用配套如表6 表6 化纤针布的选用类 别 Graf(瑞士) ECC(英国) Holl(德国) 金井(日本) HoLL(美) 国内针布 产量／ kg／h 30～50 30上下 Nc=300r／min ≥40 高产 30～80 锡林针 布型号 R2520×0．7 P2520×0．7 02515×0.7 (0.9) 719 (2820×1465) 759 (2820×1379) 666 (2027×1565) C06128 (2520×1580) C06140 (2520×1660) CU66×KD (2027×1565) CU72KD (2827×1560) 072456120(H) (2520×1760) 2520×1570 (1560) 2515×1570 2820×1460 (2525×1565) 道夫针 布型号 N4030B×0．9 04030×0.9 4025×0.9 M5030×0.9 8640 (4327×2079) 5640 (3730×1891) 8345 (5025×2191) 8641 (4030×2080) D03655 (4126×1894) D55615 (5030×2190) DU34DH-K (4030× 2190) 07240419S(D) (4030×2290) 072455615 (5030×2190) 4032×1890 4030B×l990 5030×2090 盖板针布型号 PT35／0 HS30／0 DI／PD 33／0 ECC0 400 ECC0 300 H27F JVX-350 H35 H42 H27F N=300×400针 N=240×270针(截切) JTP、JRT、TP.JDT,TD．TR、 MCH、MCZ-18 双列.JF2.JF1 刺辊齿 条型号 95505 C5500 8SN(5700) V8TR／4SAl (5005) CLl56150 (5005) CLl56152 (5500) C75MR01 (5000×6432V) 072404081 (5010×5032L) SFl0(5°) α=10°×0° N=32～40齿 3．4 新型配套针布的特点。
新型针布的应用不仅提高了梳棉机的产量和质量，而且促进了高产梳棉机的迅速发展，近年来国外各公司相继推出了新一代的高产梳棉机，如C51型、DK903型、C501型等，现代高产梳棉机的发展反过来又促进新型针布的发展，不少针布公司逐步开发了他们的新产品，以适应新型超高产梳棉机(50kg／h～140kg／h)的要求Craf、ECC、HOLIHollingsworth)、金井等公司推出的新型针布代表了针布新产品发展的新动向，以下是这些新型针布的特点 3．4．1 锡林针布 进一步开发采用矮、浅、尖、薄、密、小(前角余角小、齿形小)的针布，由25系列向20系列、18系列、15系列发展(矮齿、浅齿0．5mm～0．3mm)；采用密齿，其齿密由860齿／(25．4mm)2到900齿／(25.4mm)2到1080齿／(25.4mm) 2；采用超薄齿，其齿厚为0．5mm～0．4mm；超小工作角(前角余角)，由600减小至500(前角由300加大至400)；加大横纵向齿密比，由(2．3～2．6)提高到(4．25～3．75)，提高了分梳效果 3．4．2 采用高碳低合金钢提高针齿齿尖的耐磨度。
Graf公司的锡林针布以S或CS表示高质合金钢，据资料介绍刺辊齿条采用双成分高效能BI-C02型针布，寿命可达800t产量，比普通刺辊齿条耐磨性能提高很多ECC公司也采用耐磨钢(DURATECC)来增加针布使用寿命根据以往资料，Garf公司锡林针布曾采用60CrV和80CrWV两种合金钢，ECC公司采用80#钢和高碳铬钢，金井公司采用80#钢和含碳量为1．05％的高碳铬钢HOLL公司采用专用合金钢(Masersteel)制造锡林和刺辊针布，在整个使用寿命期间可以不磨针根据国内外的研究表明，适用于锡林针布的钢丝成分主要是含合金元素Cr、W、V的高碳低合金钢(表7) 目前，比利时贝卡尔特(Bekaert)公司提供的专用钢丝有高碳钢(B级、C级、D级)和合金钢(CrV、WV、Crsi和CrsiV合金钢)表7 适于制造锡林针布齿条的高碳低合金钢丝化学成分 单位为% 成 分 C Cr W V Mn Si P S RE(稀土) 元素含量 0.75～0．90 0．45～0．80 0．40～0．75 0.1～0.3 0.4～0.7 0.15～0.30 0.01～0.03 0.01～0.03 加入量0.15 其中Mn元素为0．4％～0．7％时为普通含量，0．7％～1．0％为较高含量。
3．4．3 道夫针布 主要是解决梳棉机高速高产后，纤维的转移剥取问题，特别是锡林针布矮、浅、密、小工作角后的纤维转移和引导高速气流问题为此：(1)道夫针布采用小前角余角(22作角)；(2)增加齿高以增大齿间容量和引导高速气流；(3)圆弧形齿尖和针齿侧面加横纹，另一种不加横纹，加。
