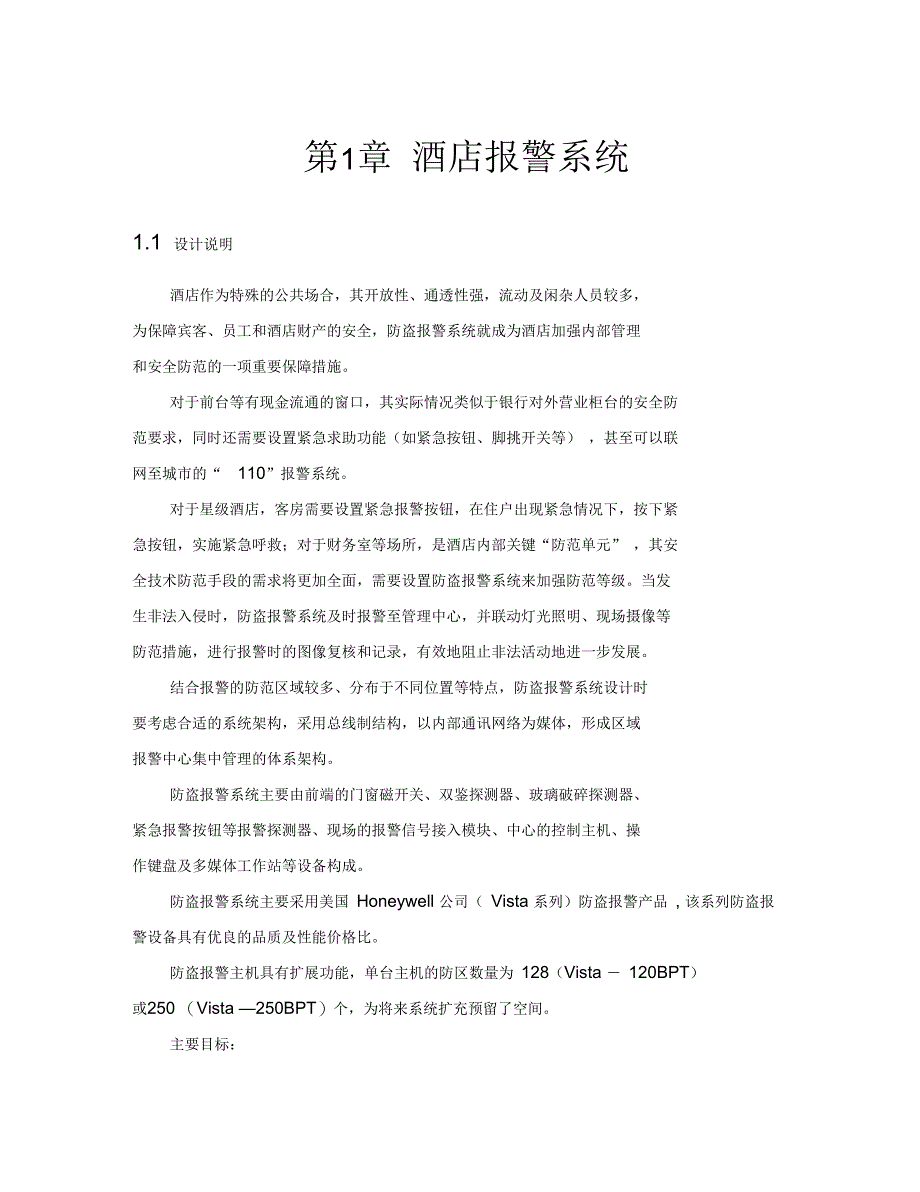

第1章 酒店报警系统1.1 设计说明酒店作为特殊的公共场合，其开放性、通透性强，流动及闲杂人员较多，为保障宾客、员工和酒店财产的安全，防盗报警系统就成为酒店加强内部管理和安全防范的一项重要保障措施对于前台等有现金流通的窗口，其实际情况类似于银行对外营业柜台的安全防范要求，同时还需要设置紧急求助功能（如紧急按钮、脚挑开关等） ，甚至可以联网至城市的“ 110”报警系统对于星级酒店，客房需要设置紧急报警按钮，在住户出现紧急情况下，按下紧急按钮，实施紧急呼救；对于财务室等场所，是酒店内部关键“防范单元” ，其安全技术防范手段的需求将更加全面，需要设置防盗报警系统来加强防范等级当发生非法入侵时，防盗报警系统及时报警至管理中心，并联动灯光照明、现场摄像等防范措施，进行报警时的图像复核和记录，有效地阻止非法活动地进一步发展结合报警的防范区域较多、分布于不同位置等特点，防盗报警系统设计时要考虑合适的系统架构，采用总线制结构，以内部通讯网络为媒体，形成区域报警中心集中管理的体系架构防盗报警系统主要由前端的门窗磁开关、双鉴探测器、玻璃破碎探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机、操作键盘及多媒体工作站等设备构成。
防盗报警系统主要采用美国 Honeywell 公司（ Vista 系列）防盗报警产品 , 该系列防盗报警设备具有优良的品质及性能价格比防盗报警主机具有扩展功能，单台主机的防区数量为 128（Vista － 120BPT）或250 （Vista —250BPT）个，为将来系统扩充预留了空间主要目标：通过在所有客房卫生问、吧台、服务台、收银台安装紧急求助按钮，如果前端 有任何紧急情况可触发按钮，系统会自动把报警信号传送至控制中心，值班人员可 通过报警键盘和电子地图的显示确定报警定位；而另一方面，也可以通过声光报警 的形式提醒值班人员的注意控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报 警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等 功能系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报壁吕1.2 系统架构A.对于建筑内部或一定范围内的建筑群，可以采用总线制报警方式，实现酒店内部的集中报警管理需要，支持向当地 110报警联网功能防盗报警系统建立一套以有线报警为主，并结合 TCP/IP网络传输协议、多媒体控制技术、远程控制等多种技术，多层次全方位的安全防盗报警系统。
由系统图可看出防盗报警系统主要由前端探测器 /继电器、报警控制中心系统以及系统通讯3个部分组成负责酒店内外各个点、线、面和区域的侦测任务其结构如下图所示：防盗报警系统结构图项目紧急求救报警系统功能描述底层是各种探测器及输出继电器组成，它们一方面负责探测人员的非法入侵，同时向报警控制主机发出报警信号；另一方面，还可以通过报警主机的继电器联动功能，控制灯光的开关和其他各种设备等由于酒店客房和卫生间，以紧急按钮手报为主，紧急报警按钮一经按下，将触发紧急报警，报警控制主机把发生报警情况时发出声光报警，此时报警主机将报警信息推送给中心机房的管理软件，软件显示相应的报警点详情，包括位置 / 处理预案/ 联动处理等方面报警控制主机与报警管理软件之间主要是通过 TCP/IP 的通讯方式进行控制指令的下行与报警状态信息的上传房间的每个紧急按钮包含两组开关，一组触发报警，一组可以给对讲系统控制使用，确保在触发紧急报警的情况下，保证中心端对前段报警点的对讲系统联通1.3 前端设备1.3.1 探测器选型1.3.2 系 统布点表根据以上原则及实际需求，本次设计的监控点分布如下表：本系统报警点数为：紧急按钮： 134 个1.3.3 报警信号模块结合点数统计表，以及前端探测器的位置分布，选用适当的报警信号接入模块、报警联动输出模块。
统计如下：八防区总线扩展模块（4208SN： XX个双防区总线扩展模块（4193SNP： XX个1.4 中心设备根据对酒店平面图的分析和对于点位设置的要求，结合点数表统计对于本系统 进行了相应的控制中心设计防盗报警系统的控制中心设置在安保管理中心，在控制中心设置报警管理主 机，管理计算机上配置功能强大的报警管理软件 IP-ALARM VIEWER对于整个防盗报警系统进行日常管理和警请发生时的实时快速处理单台报警主机的防区数量为 250个，故配置报警主机 1台，管理软件IP- ALARM VIEWER堂及管理工作站1台防盗报警系统方案设计中选择了具备远距离传输方便快速可靠、双向通讯传输的TCP/IP传输方式进行通讯路由，即在报警控制主机 VISTA上增配附件IP 2000网络接口模块，以实现其通过 LAN/WANS行报警信息上传和控制数据下行的通讯要 求1.5 系统功能可手动或预先编程设置防区撤 /布防时间，系统布防时间内一旦发生非法侵 入，则主机发出报警声，电脑会自动弹出该层平面图；同时指示出报警地点； 同时，启动相应外部设备，如电视监控系统作出相应动作，楼宇自控系统打开 指定区域灯光。
采用总线制，防区扩展板至前端采用二线制可划分任意多个分区，对整个系统进行分区管理配置打印机用于即时打印报警记录系统功能：1 .布防与撤防在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状 态，报警控制器即使接到探测器发来的报警信号也不会发出报警下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警同时由于在本技术方案中采取了 TCP/IP 双向数据传输技术，因此，保安人员既可以在现场采用键盘的方式布撤防，也可以在控制中心通过管理软件进行远程的布撤防工作对于布撤防，通常针对于探测器或者磁开关等防区使用，对于手动紧急报警系统，属于 24 小时警戒设备，无论是否布防，一经触发，即立刻产生相应报警2．防破坏如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警3．报警联网功能系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的智能化程度1.6 报警主机选型1.6.1 VISTA — 250BPT总线制大型控制主机VISTA-250BPT是一款先进的多功能控制主机，每台报警主机包含 9个基本接线防区，使用有线、总线及无线防区，可扩充多至 250个防区。
系统总线长度达3600米以上（不加信号放大及延长器情况下）系统可以分为8个独立子系统或者3个公共子系统系统可以通过外接继电器模块实现与 CCTVE其他系统的报警联动系统支持多级多个用户的操作秘码，多种编程防区类型主机需自带RS-232输出接口可以与计算机实现双向通讯，上下载编程参数， 并可以与联动模块或者管理关键通讯， 同时主机可以通过IP数据通讯模块计算机网络方式通讯系统提供原制造商提供的编程调试软件，可用于调试和备份参数数据；系统支持无线扩充功能、语音报警等功能实现多种输出联动方式，用于灯光、视频、模拟地图等方式联动需求提供 二次开发接口协议，方便系统集成最大防区：250路全部防区性能可编程，并有防掉电存储有密码保护，防止非法操作可与区域报警联网，反复拨号，直至拨通为止；主机自带拨号模块，可以自行检测状态，可以通过线向报警中心传输数据；主机需要具备双电源系统，提供备用蓄电池过放电保护功能；防盗控制主机VISTA-250BPT通过串口联入报警管理主机主机可以通过密码对任何一个防区进行布防和撤防，并联入 110报警网控制性能可以划分成8个子系统以及3个公共子系统，相当于有了 8台相对独立的主机可选择使用4146布撤防开关锁或无线按钮进行布撤防控制4286接口模块（VIP）:可以通过进行系统遥控1000条事件记录，可通过遥控编程下载或直接从键盘上查看150个7级用户密码可设置出入及周边防区响铃警示留守及快速布防时自动旁路内部失效防区防区特性9个可编程基础四线制防区，3个键盘紧急按钮，挟持防区防区9可设置响应时间10mSlE 350ms防区扩展：可扩展到最多128/250防区，可以使用无线或总线扩展通讯性能内置拨号器，报警时自动拨号报告可存储2-4个号码，报警时自动向110报警中心及或指定的、、Call机拨号具有RS232串口、TCP/IP网络接口等多种与报警管理主机的通信能力通信格式ADEMCO 3+1/4-+1 4+2ADEMCO 4+2 快Radionics/SESCOA 3+1/4+1, 4+2ADEMCO CONTACT ID电气性能辅助电流：750mA 12VDC过流保护变压器：16.5VAC, 25W12VDC 7AK电池备份时间表控制功能可以实现时间表自动控制功能1.6.1.1 6160可编程英文液晶键盘?较大LCD液晶显示屏，更方便使用2 TREWr TO?可根据扬声器音识别（1）系统状态；（2）进入/退出延时；（3）其他报警状态?不易混淆的状态灯指示?四个可编程功能键?系统功能键标记清晰?白色可移动盒盖能与其他任何场合相配?电气：1 2VDC , 150mA? 尺寸：187x135x30mm1.6.2 报警管理软件（IP-ALARM VIEWERVISTA Alarm Viewer是一种单机版总线报警主机监控软件。
它可直接通过COM端口与VISTA- 250BPT报警主机相连，无需通信模块 VISTA Alarm Viewer软件的操作界面简洁、直观、图像化，它可以从报警主机接收事件报告，及时更新 区域/分区状态，在电子地图上显示报警信息远程布 /撤防控制和防区屏蔽/恢复功能也给客户带来很大的便利VISTA Alarm Viewer是霍尼韦尔防盗报警软件家族的新成员，它将有力支持新推出的 VISTA-250BPT总线制报警主机业务?简易的图像化操作界面?支持多语言用户界面：英文和简体中文?设备状态记录和系统故障报警，以确保稳定的系统性能?多层电子地图提供实时信息?直观的可视化报警显示和布/撤防状态报告?报警声音提示以确保向操作人员传输报警信息?强大的报警处理程序?多级操作员权限和详细操作记录?报警事件查询、统计和打印1.7前端设备选型以下列举常用的探测器，其他要求的探测器请参考产品手册1.7.1 紧急报警269R/270R紧急开关防火ABS阻燃外壳，连接方式：常开，常闭，毛重(kgs): 15,包装尺寸(mm): 460*380*3651.7.2 4193SNP双防区扩展模块参数：?可将常规探测器接入总线系统主机? 支持两个回路：1个EOL回路和1个NC回路? 电流：1 m A?尺寸：64 x 1 3 x 7 mm适用主机：VISTA-120BPT、VISTA-250BPT1.7.3 4208SN八防区扩展模块参数：?可接入8个有线防区?采用自学习模式来识别8个防区?可通过DlP开关选择正常模式或快速反应模式?所有的防区均带EOL监控。
