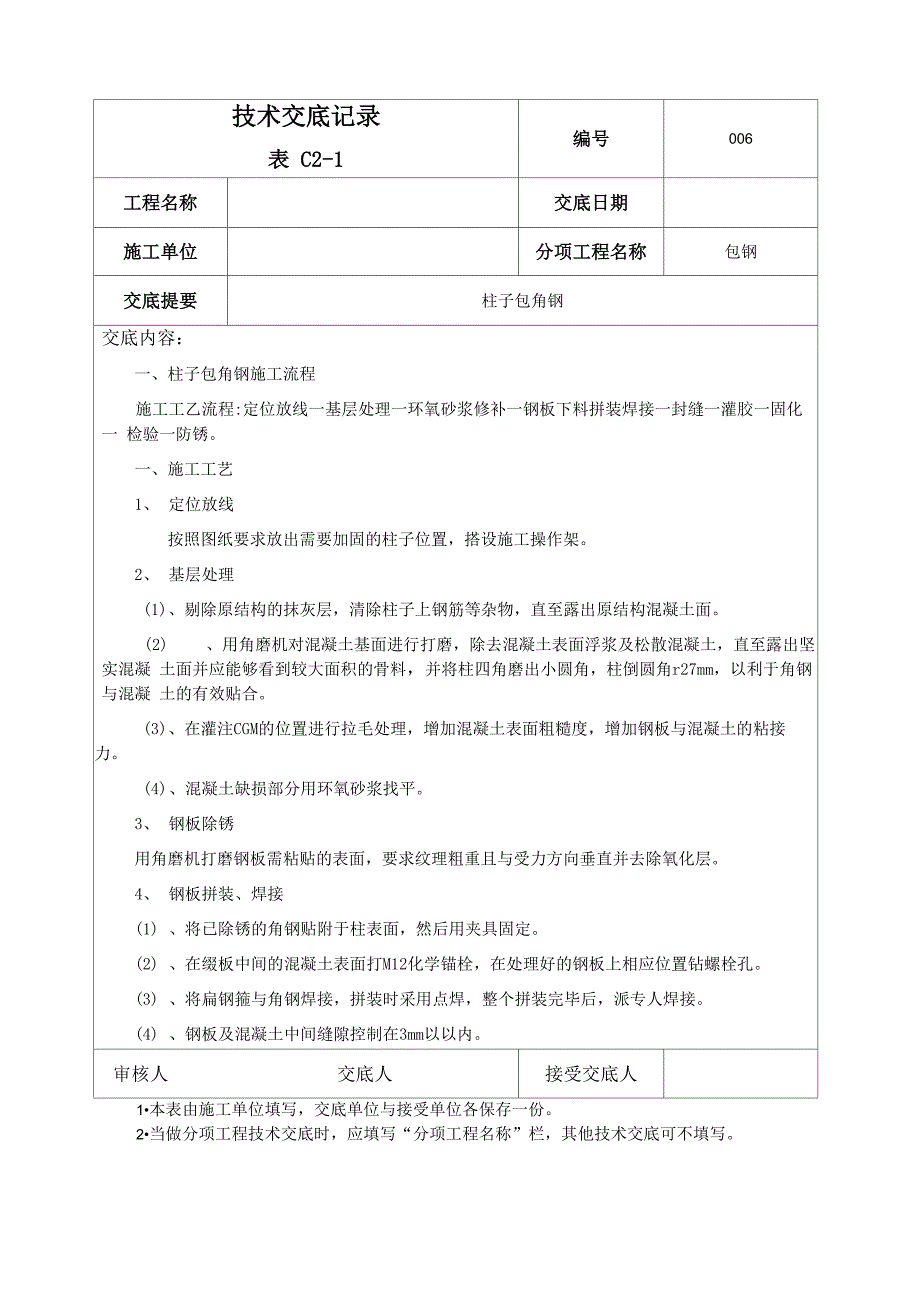

技术交底记录表 C2-1编号006工程名称交底日期施工单位分项工程名称包钢交底提要柱子包角钢交底内容：一、柱子包角钢施工流程施工工乙流程:定位放线一基层处理一环氧砂浆修补一钢板下料拼装焊接一封缝一灌胶一固化一 检验一防锈一、施工工艺1、 定位放线按照图纸要求放出需要加固的柱子位置，搭设施工操作架2、 基层处理(1) 、剔除原结构的抹灰层，清除柱子上钢筋等杂物，直至露出原结构混凝土面2) 、用角磨机对混凝土基面进行打磨，除去混凝土表面浮浆及松散混凝土，直至露出坚实混凝 土面并应能够看到较大面积的骨料，并将柱四角磨出小圆角，柱倒圆角r27mm，以利于角钢与混凝 土的有效贴合3) 、在灌注CGM的位置进行拉毛处理，增加混凝土表面粗糙度，增加钢板与混凝土的粘接力4) 、混凝土缺损部分用环氧砂浆找平3、 钢板除锈用角磨机打磨钢板需粘贴的表面，要求纹理粗重且与受力方向垂直并去除氧化层4、 钢板拼装、焊接(1) 、将已除锈的角钢贴附于柱表面，然后用夹具固定2) 、在缀板中间的混凝土表面打M12化学锚栓，在处理好的钢板上相应位置钻螺栓孔3) 、将扁钢箍与角钢焊接，拼装时采用点焊，整个拼装完毕后，派专人焊接。
4) 、钢板及混凝土中间缝隙控制在3mm以以内审核人 交底人接受交底人1•本表由施工单位填写，交底单位与接受单位各保存一份2•当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录表 C2-1编号006工程名称交底日期施工单位分项工程名称包钢交底提要柱子包角钢5、 配置包钢胶(1) 、包钢用的胶派专人配制，胶务必搅拌均匀，桶上下部分无块状或沉淀现象2) 、严格按说明书要求的比例配置，将胶放在冋一容器内搅拌，容器内严禁有水、油污等杂质，搅拌时，按冋一方向搅拌，搅拌至无单组分存在，并成粘稠状即可3) 、一次配胶不要过多，需随配随用6、 封缝(1) 、用封缝胶将钢板四周边缘封堵密实，以免注胶时漏胶2) 、在封堵时一定要在适当位置预留注胶口7、 注胶包钢(1) 、板带灌注CGM灌浆料2) 、在有利灌浆处粘贴灌浆嘴(一般在较低处设置)，间距为2—3M待灌浆嘴粘后，通气试压， 即以0.4MPa的压力将包钢胶从灌浆嘴压入；当排气孔出现浆液后，停止加压，以环氧胶泥堵孔，再 以较低压力维持10min以上方可停止灌浆灌浆后不应再对型钢进行锤击、移动、焊接3) 、待钢板内胶固化后，除去注胶口，清理钢板上余胶。
审核人 交底人接受交底人1•本表由施工单位填写，交底单位与接受单位各保存一份2•当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
