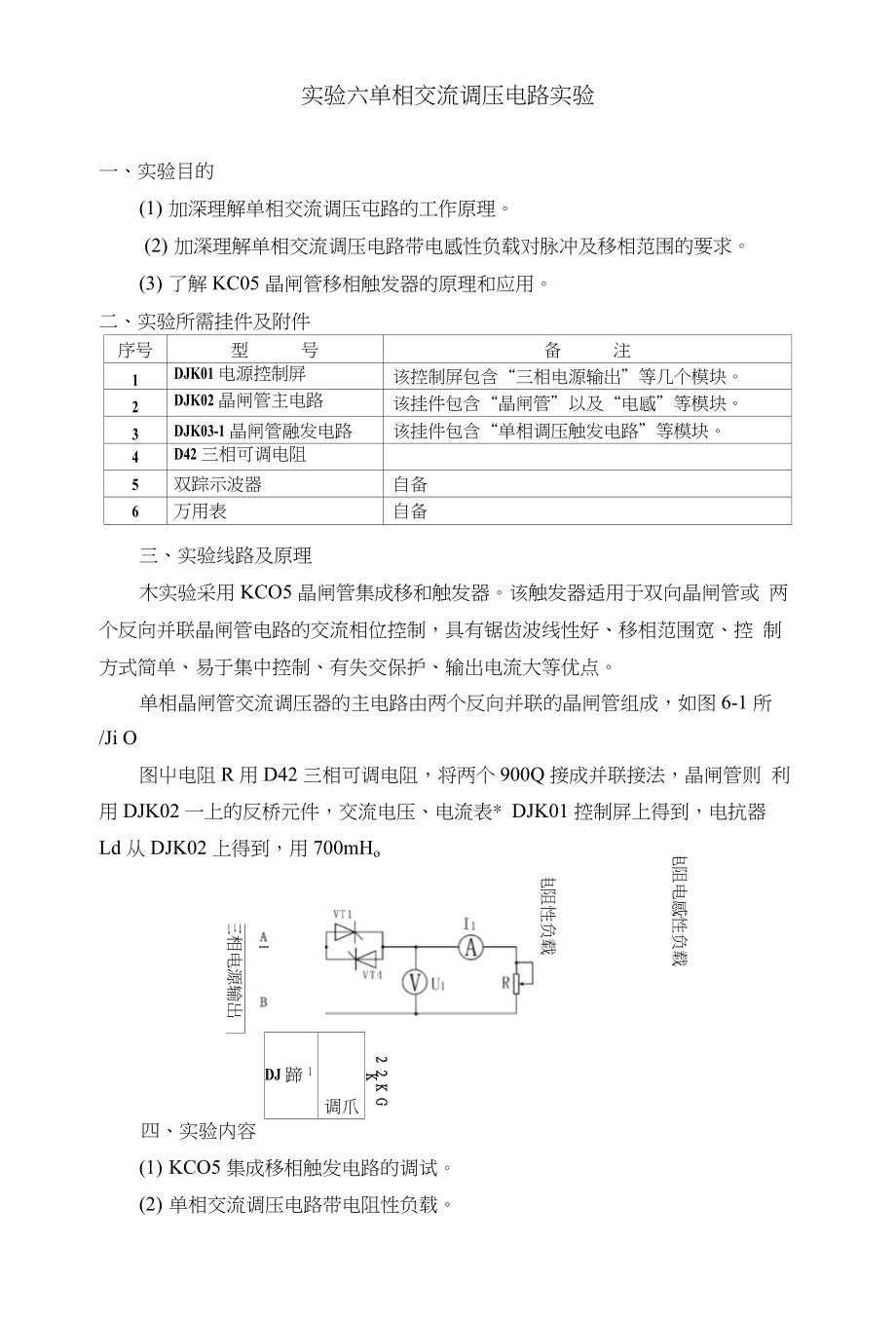

实验六单相交流调压电路实验一、实验目的(1) 加深理解单相交流调压屯路的工作原理2) 加深理解单相交流调压电路带电感性负载对脉冲及移相范围的要求3) 了解KC05晶闸管移相触发器的原理和应用二、实验所需挂件及附件序号型 号备 注1DJK01电源控制屏该控制屏包含“三相电源输出”等几个模块2DJK02晶闸管主电路该挂件包含“晶闸管”以及“电感”等模块3DJK03-1晶闸管融发电路该挂件包含“单相调压触发电路”等模块4D42三相可调电阻5双踪示波器自备6万用表自备三、实验线路及原理木实验采用KCO5晶闸管集成移和触发器该触发器适用于双向晶闸管或 两个反向并联晶闸管电路的交流相位控制，具有锯齿波线性好、移相范围宽、控 制方式简单、易于集中控制、有失交保护、输出电流大等优点单相晶闸管交流调压器的主电路由两个反向并联的晶闸管组成，如图6-1所 /Ji O图中电阻R用D42三相可调电阻，将两个900Q接成并联接法，晶闸管则 利用DJK02 一上的反桥元件，交流电压、电流表* DJK01控制屏上得到，电抗器 Ld从DJK02上得到，用700mHo三相电源输出电阻性负载电阻电感性负载DJ蹄1调爪12 2 K G K四、实验内容(1) KCO5集成移相触发电路的调试。
2) 单相交流调压电路带电阻性负载3) 单相交流调压电路带电阻电感性负载五、 预习要求(1) 阅读电力电子技术教材中冇关交流调压的内容，掌握交流调压的工作原 理2) 学习有关单相交流调压触发电路的内容，了解KC05晶闸管触发芯片的 工作原理及在单相交流调压电路中的应用六、 思考题(1) 交流调压在带电感性负载时可能会岀现什么现象?为什么?如何解决？(2) 交流调压有哪些控制方式？有哪些应用场合？七、 实验方法(DKC05集成晶闸管移相触发电路调试将DJK01电源控制屏的电源选择开关打到“直流调速”侧使输出线电压为 200V,用两根导线将200V交流电压接到DJK03的“外接220V"端，按下“启 动”按钮，打开DJK03电源开关，用示波器观察“1”〜“5”端及脉冲输出的 波形调节电位器RP1,观察锯齿波斜率是否变化，调节RP2,观察输出脉冲的 移相范围如何变化，移相能否达到170，记录上述过程中观察到的各点电压波 形2) 单相交流调压带电阻性负载将DJKO2面板上的两个晶闸管反向并联而构成交流调压器，将触发器的输 岀脉冲端“Gl”、“KI”、“G2”和“K2”分别接至主电路相应晶闸管的门极和阴 极。
接上电阻性负载，用示波器观察负载电压、品闸管两端电压Us的波形调 节“单相调压触发电路”上的电位器RP2,观察在不同Q角时各点波形的变化， 并记录a =60、60、90、120时的波形3) 单相交流调压接电阻电感性负载①在进行电阻电感性负载实验时，需要调节负载阻抗角的大小，因此应该知 道电抗器的内阻和电感量常采用直流伏安法来测量内阻，如图6・2所示电抗 器的内阻为：Rl 二 Ul/I (3-1)电抗器的电感量可采用交流伏安法测量，如图6・3所示由于电流大时，对 电抗器的电感量影响较大，采用口耦调压器调压，多测儿次取其平均值，从而可 得到交流阻抗 EZDV(3-2)电抗器的电感为(3-3)L这样，即可求得负载阻抗角OjL(P = arctan 心+心在实验中，欲改变阻抗角，只需改变滑线变阻器R的电阻值即可②切断电源，将L与R串联，改接为电阻电感性负载按下“启动”按钮, 用双踪示波器同时观察负载电压U1和负载电流II的波形调节R的数值，使 阻抗角为一定值，观察在不同a角时波形的变化情况，记录a>“、a= “、a V(l)三种情况下负载两端的电压U1和流过负载的电流II波形八、 实验报告(1) 整理、画出实验中所记录的各类波形。
2) 分析电阻电感性负载时，a角与(1)角相应关系的变化对调压器工作的影 响⑶分析实验中出现的各种问题九、 注意事项⑴触发脉冲是从外部接入DJK02面板上晶闸管的门极和阴极，此时,应将所 用晶闸管对应的正桥触发脉冲或反桥触发脉冲的开关拨向“断”的位置，并将 Ulf及Ulr悬空，避免误触发2) nJ"以用DJK02-1上的触发屯路來触发晶闸管3) 由于“G”、“K “输出端有电容影响，故观察触发脉冲电压波形时，需将 输出端“G”和“K”分别接到晶闸管的门极和阴极（或者也可用约100Q左右 阻值的电阻接到“G”、“K”两端，来模拟晶闸管门极与阴极的阻值），否则无法 观察到正确的脉冲波形。
