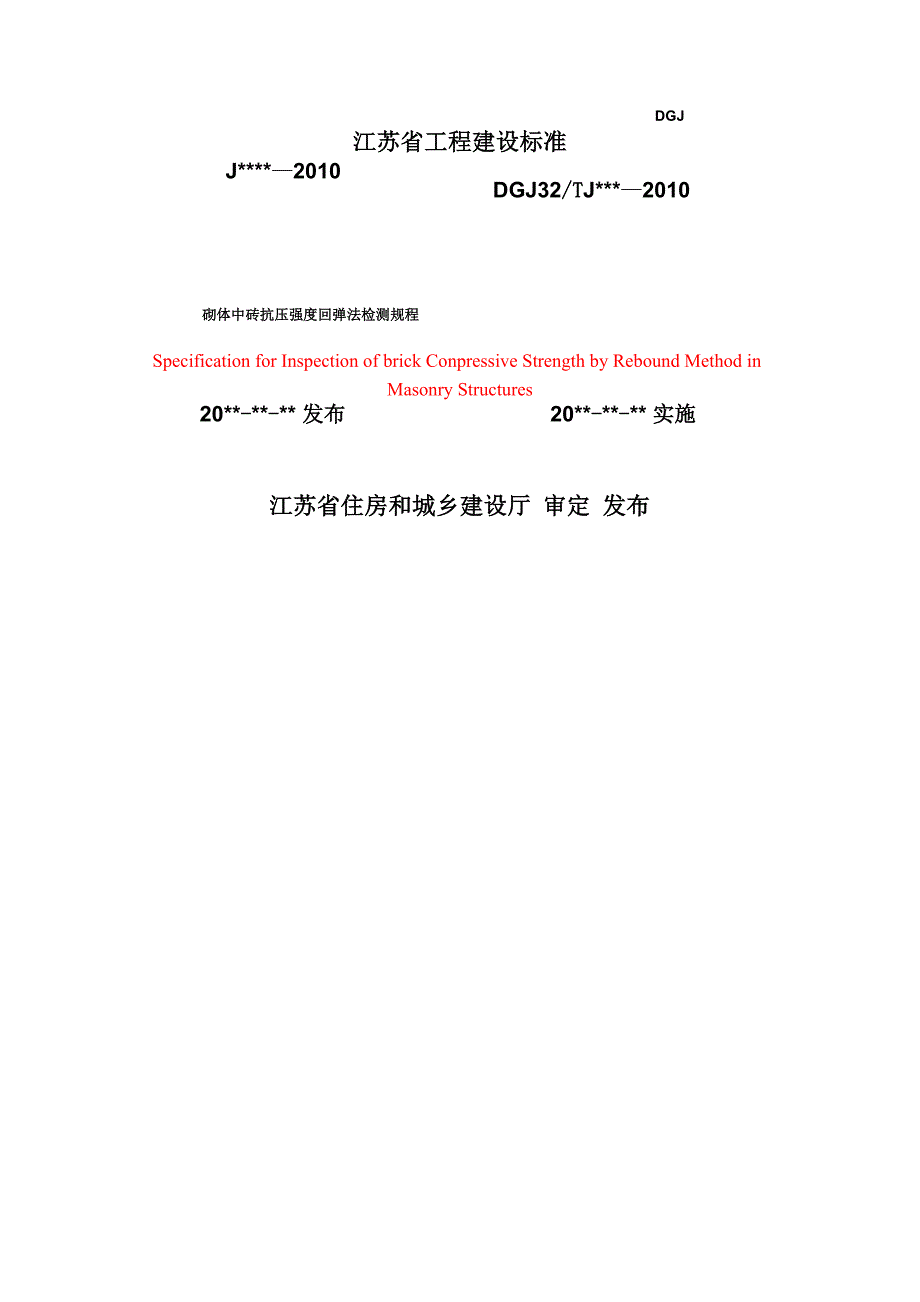

DGJ江苏省工程建设标准J****—2010DGJ32/TJ***—2010砌体中砖抗压强度回弹法检测规程Specification for Inspection of brick Conpressive Strength by Rebound Method inMasonry Structures20**-**-** 发布20**-**-** 实施江苏省住房和城乡建设厅 审定 发布目录 II1 总 则 12 术语、符号 22.1 术语 22.2 符号 23 基本规定 44 检测仪器 54.1 技术要求 54.2 校准 54.3 保养 65 检测技术 75.1 回弹值测量 75.2 回弹值计算 76 砖抗压强度的计算 87 检测报告 10附录A砌体中烧结普通粘土砖回弹值与抗压强度关系换算表 11附录B砌体中混凝土普通砖回弹值与抗压强度关系换算表 13附录 C 砌体中混凝土多孔砖回弹值与抗压强度关系换算表 14附录D砌体中页岩砖回弹值与抗压强度关系换算表 15附录E批量检测同一检测单元烧结普通砖强度等级批量推定 16附录 F 单个构件砖强度等级推定 17附录 J 回弹法检测砌体中砖强度等级报告 18本规程用词用语说明 II1.0.1 为了规范砌体结构中烧结普通粘土砖、混凝土普通砖、混凝土多孔砖和页岩砖抗压 强度回弹法检测技术，保证现场砌体结构中砌块抗压强度检测的准确性，减少对既有建筑 砌体结构的破坏，特制定本规程。
1.0.2本规程适用于砌体工程中以粘土为原料的烧结普通砖、以水泥为原料的混凝土普通砖及 混凝土多孔砖和页岩砖抗压强度的现场检测，并作为推定砌块强度等级的依据1.0.3 对砌体中烧结普通粘土砖、混凝土普通砖、混凝土多孔砖或页岩砖抗压强度进行检 测时，除应执行本规程外，尚应符合国家、行业、地方现行的有关标准的规定1.0.4 使用回弹法进行检测的人员，应通过主管部门认可的专业培训，并应持有相应的资格 证书2 术语 符号2.1 术语2.1.1烧结普通粘土砖 以粘土为原料经焙烧而制成的普通砖2.1.2 混凝土普通砖 以水泥和普通集料或轻集料为主要原料，经原料制备、加压或振动加压、养护而制成， 用于工业与民用建筑基础和墙体的实心砖（以下简称普通砖）2.1.3 混凝土多孔砖 以水泥为胶结材料，以砂、石等为主要集料，加水搅拌、成型、养护制成的一种多排小 孔的混凝土砖2.1.4 页岩砖利用页岩和煤矸石为原料进行高温烧制的砖块2.1.5 检测单元每一楼层且总量不大于250m3的材料品种和设计强度等级均相同的砌体2.1.6 构件 基本鉴定单位，它可以是单件、组合件或一个片段，民用建筑将一层高、一自然间的 一轴线纵、横墙体或一层高单个柱等作为单个构件。
2.1.7 砖抗压强度换算值由每个构件 10 块砖的平均回弹值通过测强曲线计算得出的该构件砖的抗压强度平均值2.1.8 测点测区内的一个回弹检测点2.2 符号R——第j个构件中第i个测点的回弹值；iR .——第j个构件10块砖50个R的平均值；jifc ---第j个构件砖抗压强度换算值，相当于某单个构件砖抗压强度代表值(MPa)；l,jfc ———同一检测单元内构件中砖的最低抗压强度换算值(MPa)l,minm ---同一检测单元砖抗压强度换算值的平均值(MPa)flcS ---同一检测单元砖抗压强度换算值的标准差(MPa)flc5 ---同一检测单元砖抗压强度换算值的变异系数fc ---同一检测单元砖抗压强度标准值(MPa)l,kR —---同一检测单元中最低构件砖平均回弹值min3 基本规定3.0.1 检测砖强度的砖砌体宜具备下列资料：1 工程名称及建设、设计、施工、监理单位名称；2 建筑物结构形式、层数、建筑面积等；3 设计要求砖的强度等级，砖的名称及制砖原料和生产单位；4 必要的设计图纸、施工资料及建筑物使用情况；5 检测原因3.0.2 以每一楼层中砖的设计等级和品种相同砖砌体作为一个检测单元，每一检测单元的砌 体总量不大于250m3，大于250m3，应作为两批或更多批。
3.0.3 根据检测单元中单个构件数量多少，可采用下列两种方式检测砖的强度1 单个构件检测：适用于检测单元中单个构件数量少于10个的砖强度检测；2 批量检测：适用于检测单元中单个构件数量不少于10个的砖强度检测按批进行检测时，抽取的单个构件数量为 10 个，抽检构件时，有关方面应协商一致， 使所抽取的构件具有一定的代表性3.0.4每一构件随即抽取10块条面向外的砖供回弹测试被抽取的砖应避开挑眼、过人洞及 预埋件部位，与砖墙边缘的距离应大于250mm3.0.5 被检砖应标出清晰编号，并在原始记录纸上描述被检砖在构件中的位置及外观质量情 况3.0.6 被检砖条面（以下简称侧面）应干燥、清洁、平整，不应有饰面层、粉刷层必要时 可用砂轮清除表面的杂物，磨平侧面，用毛刷刷去粉尘3.0.7本规程适用于MU7.5〜MU20烧结普通粘土砖（不含徐州地区）、MU7.5〜MU30烧结普 通粘土砖（徐州地区） 、 MU10~MU20 混凝土普通砖、 MU10~MU25 混凝土多孔砖和 MU10〜MU20 页岩砖的检测与推定3.0.8 表面已风化或遭受冻害、化学侵蚀的普通粘土砖和混凝土多孔砖需磨去表面酥松层后 才能进行检测。
4 检测仪器4.1 技术要求4.1.1 测定回弹值的仪器，宜采用示值系统为指针直读式的砖回弹仪4.1.2 回弹仪必须具有制造厂的产品合格证及校准单位的校准报告，并应在回弹仪的明显位 置上具有下列标志：名称、型号、制造厂名、出厂编号、出厂日期和中国计量器具制造许可 证标志 CMC 及许可证证号等4.1.3 回弹仪应符合下列标准状态的要求：1 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为 0.735J；2 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应置于相应 的指针指标刻度尺上“0”处；3在洛式硬度HRC为60 + 2的钢砧上，回弹仪的率定值应为74 + 2.4 弹击杆前端球面的曲率半径应为 25mm4.1.4回弹仪使用时的环境温度应为-4〜40°C4.2 校准4.2.1 回弹仪具有下列情况之一时应校准：1 新回弹仪启用前；2 超过校准有效期限（有效期为半年）；3 累计弹击次数超过6000次；4 经常规保养后钢砧率定值不合格；5 遭受严重撞击或其他损害4.2.2 回弹仪在工程检测前后，应在钢砧上作率定试验，并应符合本规程第4.1.3条的规定4.2.3回弹仪率定试验宜在干燥、温度为5-35C的环境条件下进行。
率定时，钢砧应稳固地 平放在刚度大的物体上测定回弹值时，取连续向下弹击三次的稳定回弹平均值弹击杆应 分四次旋转，每次旋转宜为90弹击杆每旋转一次的率定平均值应为74 + 24.3 保养4.3.1 回弹仪具有下列情况之一时应进行常规保养：1 弹击超过 2000 次；2 对检测值有怀疑时；3 在钢砧上的率定值不合格；4.3.2 常规保养应符合下列规定：1 使弹击锤脱钩后取出机芯，然后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤，弹 击拉簧和拉簧座；2 机芯各零部件应进行清洗，重点清洗中心导杆，弹击锤和弹击杆的内孔和冲击面清洗 后应在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油3 应清理机壳内壁，卸下刻度尺，并应检查指针，其摩擦力应为 0.4~0.6N；4 不得旋转尾盖上已定位紧固的调零螺丝；5 不得自制或更换零部件；6 保养后应按本规程第 4.2.3 条的要求进行率定试验4.3.3 回弹仪使用完毕后应使弹击杆伸出机壳，清除弹击杆、杆前端球面、以及刻度尺表面 和外壳上的污垢、尘土回弹仪不用时，应将弹击杆压入仪器内，经弹击后方可按下按钮机 芯，将回弹仪装入仪器箱，平放在干燥阴凉处5 检测技术5.1 回弹值测量5.1.1 检测时，回弹仪的轴线应始终垂直于砖的侧面，缓慢施压，准确读数，快速复位。
5.1.2每块砖弹击5点，5点在砖侧面上呈一字形均匀分布，宜按图1 所示布置，每一测点只能弹击一次，回弹仪读数精确至1个刻度，读取回弹值RiO O O O O4040£ 040J »40A d4040图15.2 回弹值计算5.2.1 单个构件砖平均回弹值按下列公式计算：门ErR.=匸 1 1 (i=1, 2, 3 .50) (5.2.1)j 50式中R.——第j个构件平均回弹值，精确至0.1R ——第 i 个测点回弹值 i5.2.2批量检测时需确定同一检测单元中最低构件砖平均回弹值R — min6 砖抗压强度的计算6.0.1 每个构件烧结普通粘土砖（不含徐州地区）的抗压强度换算值 f c 由每个构件的平均 l,j回弹值按附录A.0.1进行换算，按批检测时需根据R -确定构件中砖最低强度换算值fc min l ,minR . ---第j个构件中第i个测点的回弹值； i6.0.2 每个构件烧结普通粘土砖（徐州地区）的抗压强度换算值 fc 由每个构件的平均回弹l,j值按附录A.0.2进行换算，按批检测时需根据R -确定最低构件砖强度换算值fc min l ,min6.0.3每个构件混凝土普通砖的抗压强度换算值fc由每个构件的平均回弹值按附录B进行l,j换算，按批检测时需根据R -i确定最低构件砖强度换算值fc 。
min l ,min6.0.4每个构件混凝土多孔砖的抗压强度换算值fc由每个构件的平均回弹值按附录C进行 l,j换算，按批检测时需根据R -i确定最低构件砖强度换算值fc min l ,min6.0.5每个构件页岩砖的抗压强度换算值fc由每个构件的平均回弹值按附录E进行换算，l,j按批检测时需根据R-确定最低构件砖强度换算值fc min l ,min6.0.6 对于烧结普通粘土砖，按批检测时，应按下式计算同一检测单元砖强度换算值的平均 值和变异系数10j=1式中 mfl,cjl,jSflc10 — 1l ,j6 = S / mflc flc同一检测单元砖抗压强度换算值的平均值，精确至0.1MPa；6.0.2-1)6.0.2-2)6.0.2-3)fc ——第j个构件砖抗压强度换算值，精确至0.01MPa；l,jS ——同一检测单元砖抗压强度换算值的标准差，精确至0.01MPa； flc同一检测单元砖抗压强度换算值的变异系数，精确至0.016.0.7对于烧结普通粘土砖，按批抽检，且变异系数8 < 0.21,同一检测单元砖强度标准值按下式计算f c 二 m - 1.8S （6.0.3）l ,k f c f cll式中f c ——同一检测单元砖抗压强度标准值，精确至O.IMPa；l,km ——同一检测单元砖抗压强度换算值的平均值，精确至O.IMPa；flcSc ——同一检测单元砖抗压强度换算值的标准差，精确至O.OIMPa；fl6.0.8 对于烧结普通粘土砖（不含徐州地区），。
