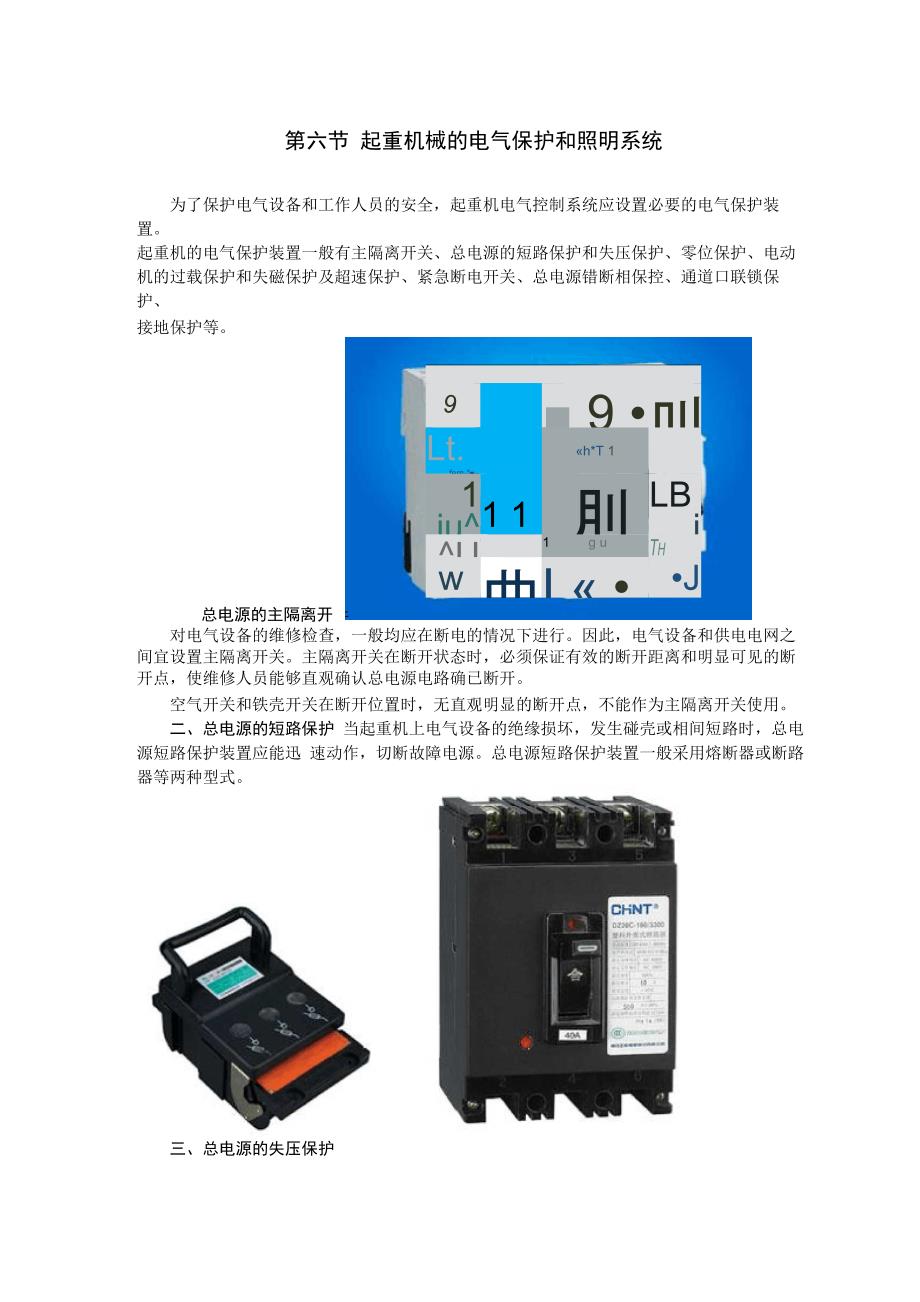

第六节 起重机械的电气保护和照明系统为了保护电气设备和工作人员的安全，起重机电气控制系统应设置必要的电气保护装置起重机的电气保护装置一般有主隔离开关、总电源的短路保护和失压保护、零位保护、电动 机的过载保护和失磁保护及超速保护、紧急断电开关、总电源错断相保控、通道口联锁保护、接地保护等总电源的主隔离开9■ 9 •叫Lt.fem *■«h*T 11ju^d1 1刖1 1^LBi^U ■1 g uThw曲L« ••J对电气设备的维修检查，一般均应在断电的情况下进行因此，电气设备和供电电网之 间宜设置主隔离开关主隔离开关在断开状态时，必须保证有效的断开距离和明显可见的断 开点，使维修人员能够直观确认总电源电路确已断开空气开关和铁壳开关在断开位置时，无直观明显的断开点，不能作为主隔离开关使用二、总电源的短路保护 当起重机上电气设备的绝缘损坏，发生碰壳或相间短路时，总电源短路保护装置应能迅 速动作，切断故障电源总电源短路保护装置一般采用熔断器或断路器等两种型式三、总电源的失压保护总电源的失压保护是指供电电源中断后能够自动断开总电源回路；恢复供电时，不经手动 操作总电源回路不能自行接通一般把能够自动复位的按钮串人总电源接触器线圈回路中或 自动断路器的失压脱扣线圈回路中，从而实现总电源的失压保护。
四、零位保护 机构电动机采用不能自动复位的控制器控制的，起重机必须设置零位保护，以防止控制 器手柄不在零位时，起重机供电电源失电又恢复供电时电动机误动作机构电动机采用能自动复位的控制器控制的，不需要设置零位保护五、电动机的过载保护 电动机的过载保护方式较多，一般采用过电流继电器或带热脱扣器的断路器绕线型电 动机一般采用过电流继电器作为其过载保护；鼠笼型电动机一般采用带热脱扣器的断路器作.<® 5 e为其过载保护六、电动机的超速保护 对于重要的、负载超速会引起危险的起升机构和非平衡式变幅机构应设置超速保护装 置，超速保护装置的整定值一般为额定下降速度的1.25〜1.4倍如吊运熔融金属的桥式起 重机，其起升机构必须设置超速保护装置七、电动机的失磁保护 直流并激、复激、他激电动机以及直流供电的能耗制动和涡流制动的调速系统应设失磁 保护八、紧急断电开关 起重机的每个操纵控制点必须设置紧急情况下可迅速断开总电源的紧急断电开关，设置 紧急断电开关的位置应便于司机操作，紧急断电开关的结构形式应是不能自动复位的九、总电源错断相保护起重机的总电源处应设置错断相保护继电器，当供电电源相序和原调定相序不符时或供 电电源缺相时，该装置应不能使总电源回路接通。
十、电气绝缘保护及接地保护1.电气绝缘保护 电气绝缘是防止人员直接触电的方法之一 绝缘是指用绝缘材料把带电体封闭起来，借以隔离带电体或不同电位的导体，使电流按 一定的通路流通GB6067—85《起重机械安全规程》规定，当主回路和控制回路的电源电压W500V时，回路的对地绝缘电阻一般应三0.5MQ，潮湿环境中应三0.25MQ2. 接地保护接地保护是防止人员间接触电的主要方法 间接触电是指人体接触正常不带电而故障时带电的电气设备外露可导电部分（如电气设 备金属外壳、金属线管、金属线槽等）发生的触电限于篇幅，又基于绝大多数起重机的供 电模式为TN系统（变压器副边的中性点直接接地系统）,故本段仅对TN系统的接地保护作简 要介绍TN 系统中，防止间接触电最常用的措施是将故障时可能带电的电气设备外露可导电部 分和供电系统变压器的中性点进行电气连接在电气设备发生绝缘损坏和导体搭壳等故障 时，通过与变压器中性点之间的电气连接和相线形成故障回路，在故障电流达到一定值时， 使串在回路中的保护装置动作切断故障电源，达到防止发生间接触电的保护目的注意：当金属结构之间、电气设备和金属结构之间采用非金属性连接时，应在两者之间 另设可靠连通的跨接线。
此处的“T”指变压器副边的中性点直接接地；“N”指电气设备外露可导电部分通过导 线和中性点直接连接，即中性线TN系统一般有TN—C、TN—C—S、TN—S三种形式◊TN—C系统（图3—5—6—1）即俗称的三相四线制，有三根相线和一根PEN线组成PE” 指保护线、“N〃指中性线，PEN线即保护线和中性线合二为一此系统的最大缺点是：在供 电系统三相负载不平衡时，PEN线会有电流通过，并对地形成一定的电压，该电压会反馈到 正常运行的接 PEN 线的电气设备外露可导电部分◊TN—S系统（图3—5—6—2）即俗称的三相五线制，有三根相线和一根保护线（PE线）、一根中性线 成电气设 可导电部分 相连接，由（N线）组 备外露 和 PE 线 于 PE 线是专用保护线，在供电系统三相负载不平衡时，PE线不会有电流，就没有上述TN—C系统 的缺点，所以安全保护性能较好图 3— 5—6— 2 TN— S 系统示意◊TN—C—S系统（图3—5—6—3）是上述两种接地保护系统的混合型，安全性能介于上述 种 统 间两 系 之图 3— 5—6— 3 TN—C— S 系统示意十一、电气设备的防护等级电气设备的防护等级代号为IP,第一位字母是代表防止固体异物进入；第二位字母是 代表防止进水。
防止固体异物进入共分5级，防止进水等级共分8级，数值越大则防护能力越强尘土 飞扬场合电气设备的防尘等级一般应达到5 级；露天环境下电气设备的防水等级一般应达到 4级十二、障碍信号灯室外使用、总高〉30m的起重机，在下述情况之一时应设置红色障碍灯且障碍灯的电源 不得受起重机停机影响而断电◊周围没有高于起重机顶尖的建筑等设施时；◊有相碰可能时；◊ 有 可 能 成 为 飞 机 起 落 飞 行 的 危 险 障 碍 物 时 十三、照明系统 起重机的机房、电气室、走道、司机室等位置均应有合适的照明设施 起重机的照明电源应设单独的电源开关，电源开关的电源线应从起重机主隔离开关的进 线端接人，以确保主隔离开关断开后照明设施仍然有电固定式照明装置的电源电压一般为220V,如专用中性线（旧称工作零线）没有引入起重 机，则需配置照明用隔离变压器禁止采用自耦变压器.，严禁把金属结构或保护线作中性 线用移动式照明装置的电源电压不得大于36V,应采用隔离变压器供电，最好能采用高绝缘 防护等级的安全隔离变压器禁止采用自耦变压器供电。
