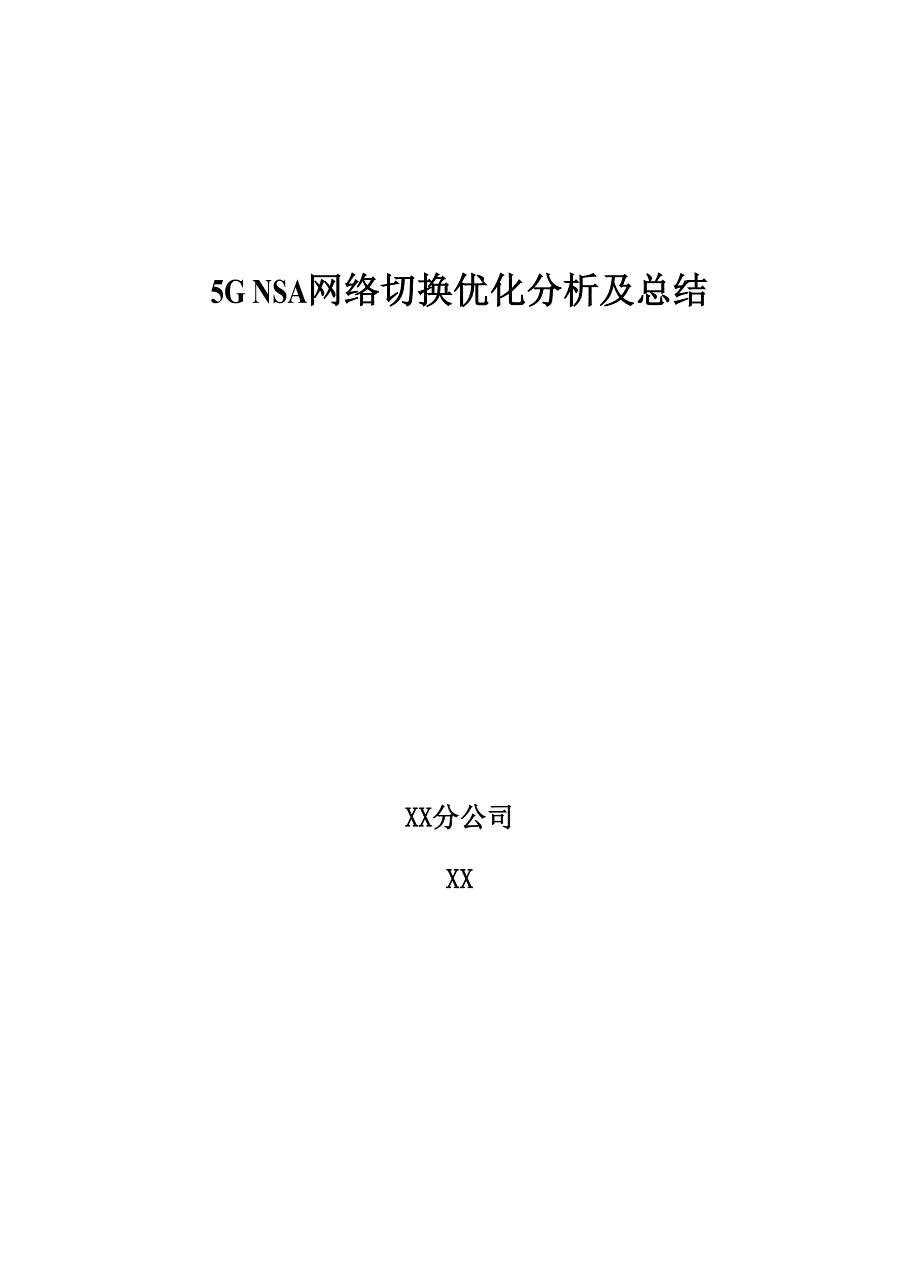

5G NSA网络切换优化分析及总结XX分公司XXXX年 XX月1 背景描述 31.1 NSA组网架构 31.2 NSA切换优化 42 NSA网络切换分析 42.1 不带SN切换 52.2 带SN切换 62.3 邻区及锚点站邻区优化原则 82.4 邻区及锚点规划原则 103 典型案例分析 113.1 终端SN频繁添加删除案例 113.2 微波站小区SN无法添加问题分析 123.3 NR邻区漏配导致scg failure问题分析 143.4 锚点漏配导致scg failure问题分析 164 经验总结 185G NSA网络切换优化分析以及总结XX【摘要】NSA组网依托于4G网络，以4G站点作为锚点，5G信令通道寄生在4G网络之 上，因此NSA网络之间的切换，必须先走4G通道，其切换的复杂度远高于独立组网方式， 不仅要考虑5G站点之间的邻区配置，还要考虑5G和4G之间的邻区以及相应的锚点配置， 本文在对NSA组网的切换原理，信令流程进行细致解读的基础上，针对NSA组网模式下的 锚点、邻区配置的优化、规划原则进行了精炼总结，并结合典型案例对切换过程和优化方法 进行了细致剖析，旨在指导外场快速高效的完成NSA组网切换优化，打造5G精品网络。
关键字】SN切换NSA组网 锚点【业务类别】优化方法参数优化5G1背景描述1.1 NSA组网架构NSA组网模式下，NR小区锚定在4G网络上：控制面：信令走4G，需要在4G建立承载MN，后经过测量事件将满足条件的NR小 区添加为SN，SN上可建立SRB3承载，在有SRB3承载的终端，NR移动性相关流程在 SRB3上完成，没有SRB3的情况所有的信令都在MN侧完成用户面：分别在LTE和NR上建立承载，双连接的用户业务由核心网下发到NR侧进 行调配，按照一定的比例在NR和LTE上同时下发1.2 NSA切换优化切换优化是移动网络业务连续性的基础保障，合理而及时的切换可以有效的保障用 户感知，防止出现掉线等会引发投诉的现象，在网络优化中占有非常重要的意义，5G的 切换与4G基本类似，包含测量、判决、执行三个流程：测量：由RRC连接重配置消息携带下发，测量NR和4G的点评值判决：UE上报MR（该MR可以是周期的也可以是事件型的），基站判断是否满足 门限执行：基站将UE要切换到的目标小区下发给UE但由于NSA组网架构，以4G站点作为锚点，5G信令通道寄生在4G网络之上，切 换关系上既要考虑邻区的配置也要考虑锚点的配置，邻区既要考虑5G的邻区也要考5G 和4G之间的邻区配置，其复杂程度是5G单一组网（SA模式）的3倍。
NSA网络中要实现5G小区之间的切换，除了继承4G网络邻区关系之外，还要保 证5G到5G之间的邻区关系，以及保证相应的4G锚点小区和源目标5G小区的邻区关 系，否则目标5G小区无法进行SCG添加，从而无法切换2 NSA网络切换分析NSA组网模式下，包含两种切换方式，带SN切换和不带SN切换，具体内容如下：2.1不带SN切换2.1.1切换换原理不带SN切换，切换过程中存在SN释放和LTE切换到目标小区后SN添加两个 过程：UE在锚点LTE1和NR1的覆盖区内，已接入LTE/NR双连接UE向基站锚点LTE2 移动时触发MN切换，从锚点LTE1切换到锚点LTE2此种场景下1、 源MN在切换命令下发后，先发起SN释放流程，释放SN2、 LTE切换到目标小区后，再触发SN添加流程，将SN添加到目标侧MNl mw二U通幻E&JR悝.艇皆£ U尚'谜国薄瞬IV芷舰鼠 画］ 肯时明席UE购目ilM区(■；在目标LTE幡，Uf软眦上御I祚书胴JS NR沌2.1.2关键流程带SN切换的本质是MN切换触发SN在源小区的释放和在目标小区的添加SN添加信令流程：3. r/te3bircrr«fTt Contrcl+ measurement Repots白 nddl ckrisiDni )5.电ME&d曲忒h PsqjxtE Rardcrn Access procedireRfiWjErclippRpOTnPgu«abnrH?or^Eu10. fc?ojn1if|urgtiM：EF；lrlLU.则 &血1$ Twn，lefDafta forwarding and path u|xhte〔12. gta hoarding11 E-ftAB Mcdiica&n IndWiM1-4 E-RAB Wtadiio-ticfi EtNiirmalicinIS RflCCoiFiZiEmR世烦何jnrticH10. RF-CCcnnecticriFjecfinigurdticTiC^nTi - eLediza <±iYciedi.C^!ba-i3a)SN删除信令流程:图5 SN删除流程2.2带SN切换2.2.1切换原理带SN切换流程如下:1. UE在源4G小区发起业务，并完成双连接添加2. 主节点4G小区满足A3门限，发起测量报告，在测量报告里，携带最强的NR邻区 测量3. 如果最强的NR邻区，其RSRP满足“带SN切换RSRP差值”门限，即目标NR小区 RSRP-源NR小区RSRPN带SN切换RSRP差值，那么4G切换的同时5G小区同步完成变 更。
带SN切换RSRP差值”默认配置为0,表示目标NR小区RSRPN源NR小区RSRP， 4G切换的同时5G小区同步完成变更4,如果最强的NR邻区，其RSRP不满足"带SN切换RSRP差值”门限，即目标NR小区RSRP-源 NR小区RSRP＜带SN切换RSRP差值，那么4G切换，5G小区不变带SN切 换RSRP差值”默认配置为0，表示目标NR小区RSRP＜源NR小区RSRP，4G切换，5G小区不变带SN切换场景1, 4/5G同切带SN切换场景1，4/5G同切2.2.2关键流程UES-MNS-SNT-SNT-MNSGWMME-L Measurement Reportn Request召.-SgNB Modification Request Acknowledge8. SgNB Release Request4. Handover Requestquest6- SgNB Addition-Re ques Ack7 HandoverRequest Acknowledge# SgNB Release Request Acknowledge10 RRCCcnnecticnReconfiguration Complete4-T1.- Random Access-Procedure12. RRCConnectionReconfigurationComplete13.-Random Access Procedure ♦也.SgNB-Recunfiguiation Complete嘎5. Secondary RAT-Data Usage Report■Ig.-SecondaryPath Update26.UE Context Rel.iseRAT Data Usage Report-fer•17.・ SNStatus Trans,18. Data Eorwardtrg19.Path SwtichRequest20.蛇1b. New Path (spl t/MCG Bearer)平2.Path Swtich Req#3.5gNB Modificaton Request-24. SgNB-ModfHaton Request Acknowedge25.UE Context Release 21a. New Path (spKt/SCG-Bearer)procedureBtarer^Modiftcationuest Acknowledge2.3邻区及锚点站邻区优化原则2.3.1主辅节点同时切换邻区以及锚点配置原则:❖锚点LTE小区A与锚点LTE小区B需相互配置邻区关系❖ NR小区C与NR小区D需配置邻区关系❖ NR小区C需锚LTE小区A❖ NR小区D需锚LTE小区B2.3.2主节点切换辅节点不变为过渡态邻区以及锚点配置原则：❖锚点LTE小区A与锚点LTE小区B需相互配置邻区关系❖ NR小区C与NR小区D需配置邻区关系❖ NR小区C需同时锚LTE小区A与LTE小区B❖ NR小区D需锚LTE小区A与LTE小区B2.3.3主节点不变辅节点切换为过渡态锚点LTE(A) 锚点LTE(B)邻区以及锚点配置原则：❖锚点LTE小区A与锚点LTE小区B需相互配置邻区关系；❖ NR小区C与NR小区D需配置邻区关❖ NR小区C需锚LTE小区ANR小区D需同时锚LTE小区A与LTE小区B2.4邻区及锚点规划原则2.4.1锚点规划原则推荐使用多对多的配置方案，具体原则如下：1. 锚点规划原则：建议NR与锚点LTE采用1:1的建设方案。
如果是精品线路优化， 要求NR站点数不少于LTE站点数2. NR与锚点对应关系：因锚点LTE与NR非共天馈，无法保证NR与锚点LTE覆盖完全 相同，所以NR至锚点推荐使用一对多的方案1) NR与共站址LTE均配置为锚点关系2) NR对打的LTE小区配置为锚点关系，另外对于有切换关系相邻NR小区对应的LTE 需配置为锚点关系3) 根据实际RF优化情况，对NR锚点小区做精细调整4) NR对现网LTE优化要求较高，需要现场进行精细化的LTE优化调整，特别是精品 线路优化，避免锚点LTE小区有越区/频繁乒乓切换带2.4.2邻区规划原则NSA组网下，因为控制面信令由LTE承载，所以NR邻区规划依赖于服务小区对应锚点 的规划，可参考NR至锚点的添加，即保证锚点LTE小区对应的NR小区均需要配置邻区关 系，具体原则为：1. 距离原则：除同站3个扇区添加邻区外，第一圈对打的小区需进行互为邻区配置， 同时对应的锚点LTE小区需要保证有邻区关系，可直接参考LTE锚点对应的NR小区关系配 置，同一锚点下NR小区均需要保证邻区关系2. 强度原则：根据现场实测情况，进行邻区的相应优化，保证终端测试的连续性，NR 邻区增补后，需要核查对应锚点LTE的邻区关系以及NR对应的锚点关系需要重新梳理， 避免NR小区间配置邻区后，对应的锚点无邻区。
3典型案例分析3.1终端SN频繁添加删除分析【问题描述】在芜湖长江路电信营业厅进行NR CQT测试，终端占用5G小区信号，但NR驻留不 稳定，SN反复添加释放如图所示，终端占用的SS-RSRP在-119dBm,SS-SINR为8.8dB在事件窗口可以看见终端反复进行NR侧接入，并且NR Random access success但在 NR Random access success 之后不久，通过 RrcConnectionReconfiguration 消息发起了双链接的释放，释放不久后又在原来的小区发起了随机接入，如此反复TbTH1fl：3Q1日:基斯64821 145 1fl：30:Z1.17O 1日：52空1生19 1fl:3Q:Z1.Z2O ia：32;Zi m 1日也/1 S3+ L-^RCCannsctMnRflocirTipLrjIian D。
