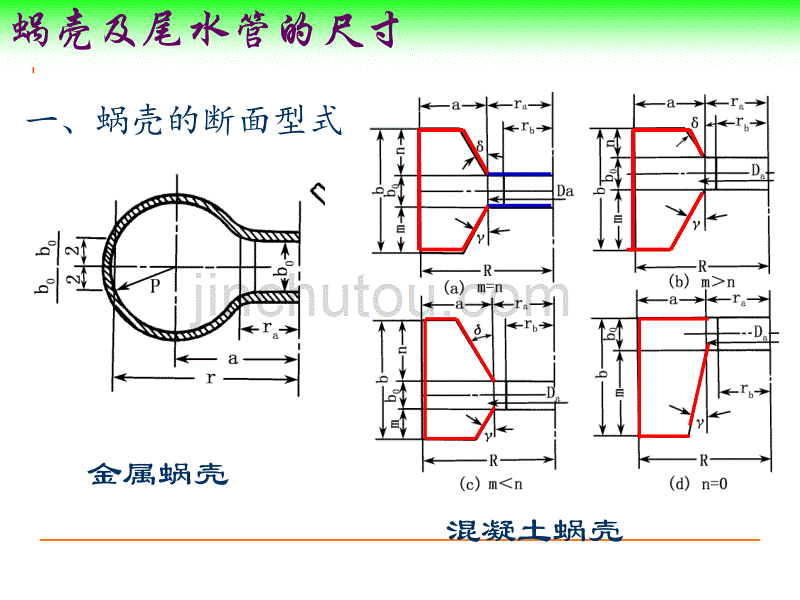

蜗壳及尾水管的尺寸金属蜗壳一、蜗壳的断面型式混凝土蜗壳蜗壳及尾水管的尺寸蜗壳的中间断面蜗壳及尾水管的尺寸蜗壳的尺寸参数二、蜗壳的参数1、尺寸参数蜗壳及尾水管的尺寸蜗壳的包角二、蜗壳的参数2、包角鼻端蜗壳的进口 断面蜗壳及尾水管的尺寸蜗壳包角二、蜗壳的参数2、包角蜗壳及尾水管的尺寸进口流速系数与水头关系曲线二、蜗壳的参数3、进口流速金属混凝土 进口流速与水头关 系曲线蜗壳及尾水管的尺寸三、蜗壳水力计算1、目的：绘出平面单线图，为厂房设计提供依据蜗壳平面单线图蜗壳及尾水管的尺寸三、蜗壳水力计算1、目的：绘出平面单线图，为厂房设计提供依据厂房蜗壳层平面图蜗壳及尾水管的尺寸三、蜗壳水力计算2、计算原理蜗壳平面单线图蜗壳及尾水管的尺寸三、蜗壳水力计算4、混凝土蜗壳的水力计算蜗壳及尾水管的尺寸作业已知某轴流式水轮机的参数如下：设计水头hr=38.1m,设计 水头下的最大Q0=54.7m3/s，转轮标称直径D1=3.3m,水轮机导叶 高度b0=0.4D1，座环外径Da=5.3m, 座环内径Da=4.5m此外，因 水电站条件限制，厂房布置场地比较狭窄，要求选择蜗壳型式 时考虑缩小机组段长度试计算蜗壳的断面及平面尺寸，并绘 出平面单线图。
