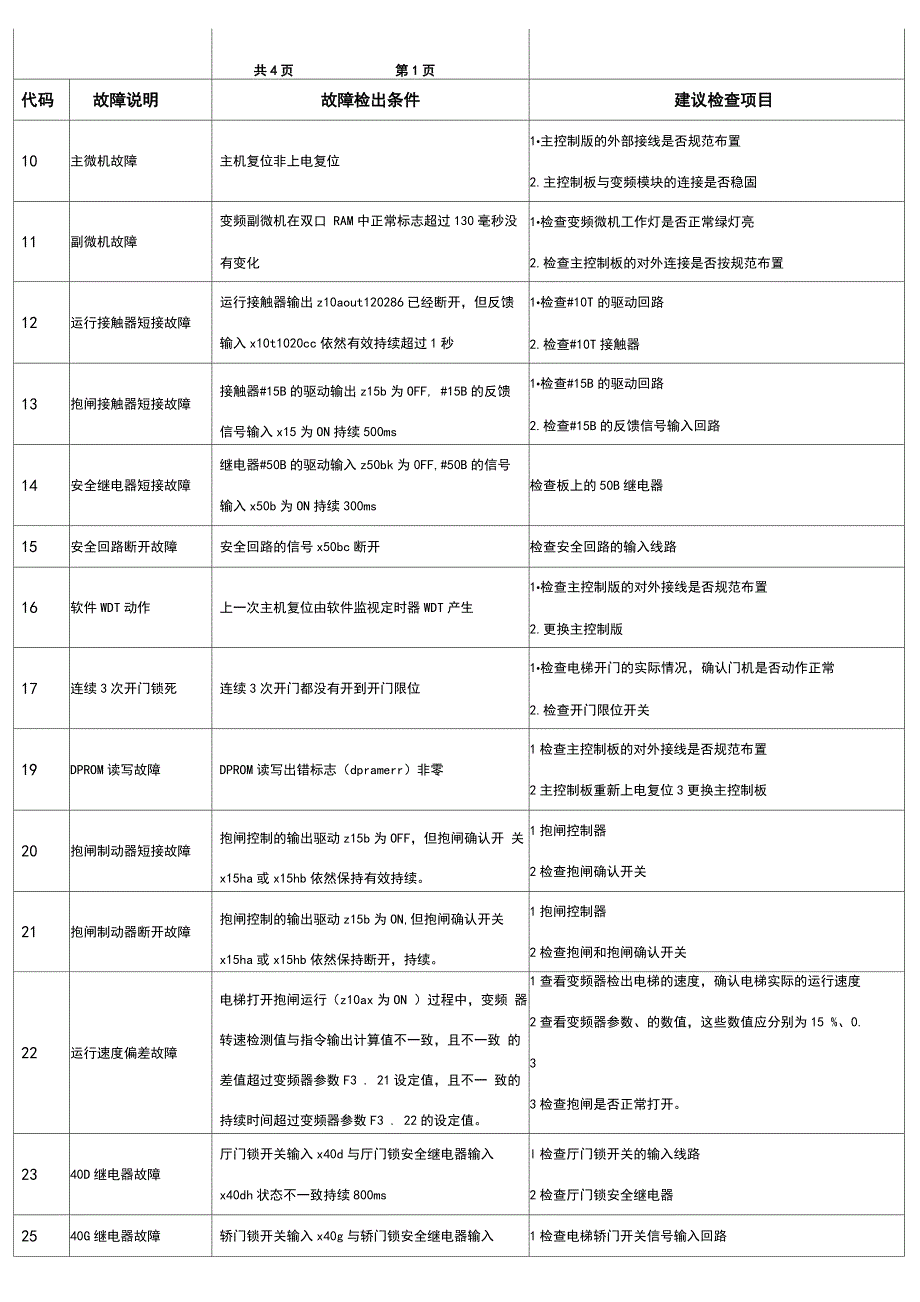

共4页 第1页代码故障说明故障检出条件建议检查项目10主微机故障主机复位非上电复位1•主控制版的外部接线是否规范布置2.主控制板与变频模块的连接是否稳固11副微机故障变频副微机在双口 RAM中正常标志超过130毫秒没有变化1•检查变频微机工作灯是否正常绿灯亮2.检查主控制板的对外连接是否按规范布置12运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1•检查#10T的驱动回路2.检查#10T接触器13抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF, #15B的反馈 信号输入x15为ON持续500ms1•检查#15B的驱动回路2.检查#15B的反馈信号输入回路14安全继电器短接故障继电器#50B的驱动输入z50bk为0FF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16软件WDT动作上一次主机复位由软件监视定时器WDT产生1•检查主控制版的对外接线是否规范布置2.更换主控制版17连续3次开门锁死连续3次开门都没有开到开门限位1•检查电梯开门的实际情况，确认门机是否动作正常2.检查开门限位开关19DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开 关x15ha或x15hb依然保持有效持续。
1抱闸控制器2检查抱闸确认开关21抱闸制动器断开故障抱闸控制的输出驱动z15b为ON,但抱闸确认开关 x15ha或x15hb依然保持断开，持续1抱闸控制器2检查抱闸和抱闸确认开关22运行速度偏差故障电梯打开抱闸运行（z10ax为ON ）过程中，变频 器转速检测值与指令输出计算值不一致，且不一致 的差值超过变频器参数F3 . 21设定值，且不一 致的持续时间超过变频器参数F3 . 22的设定值1查看变频器检出电梯的速度，确认电梯实际的运行速度2查看变频器参数、的数值，这些数值应分别为15 %、0.33检查抱闸是否正常打开2340D继电器故障厅门锁开关输入x40d与厅门锁安全继电器输入x40dh状态不一致持续800msl检查厅门锁开关的输入线路2检查厅门锁安全继电器2540G继电器故障轿门锁开关输入x40g与轿门锁安全继电器输入1检查电梯轿门开关信号输入回路x40gh状态不一致持续800ms2检查电梯的轿门开关安全继电器是否故障26程序和数故障程序和数故障标志rsume或规格表和数故障标志检查ROM写入是否正确 rsumesp 有效27重复故障10分钟内发生12次C级以上故障 检查故障记录表，确认故障发生原因运行状态z10ax为ON，非零速标志z90p00为I检查电梯编码器A、B相信号输入的接线回路。
30旋转编码器断线故障OFF，持续 1 . 6s32空转保护电梯在非检修状态下（zx43c OFF），运行（z10ax ON） 速度大于10m/min （z90plo ON）平层感应器xfml 保持无效（xfml OFF ）且持续由参数hrunovert设 定的时间（一般为45秒）2更换主控扳3更换旋转编码器l检查电梯主机运行情况2检查电梯最大层间距离是否超过9米3检查hrunovert的设定值，l个单位为40毫秒3437 反转故障电梯上行inv_uprunON而旋转编码器下行x12pl ON，或电梯下行inv_ downrun ON而编码器上行 x11pl ON，速度大于8米，持续1 . 6s ,且非微 动平层状态lspeed _ en OFFHGP电梯故障代码HGP电梯故障检测说明（日立电梯）在开门状态（zl020N ），厅门输入（x40d ） ON而厅门锁短接故障 轿门输入（x40g ） OFF持续时间l秒，且开门到检查厅门锁开关输入回路达开门极限位置（zxols ON ）在开门状态（zl020N ），厅门输入（x40d ） OFF35 轿门锁短接故障 而轿门输入（x40g ） ON持续时间l秒，且开门检查轿门锁开关输入回路。
到达开门极限位置（zxols ON ）1观察电梯实际运行情况，是否两个方向运行都会报反转故 障，如是则改变电机接线的顺序2检查起动补偿的设置3检杳10T接触器是否接触不良4检查旋转编码器接线共4页 第2页代码 故障说明故障检出条件 建议检查项目接触器# 10T驱动输出z10aout为ON，接触器# l检查# 10T的驱动回路 2检查材10T的信号输入回路38 运行接触器断开故障10T信号输入x10t为OFF持续1s 3检查# 10T的电源回路，正常时为DC48v接触器15B驱动输出z10b为ON，接触器15B信l检查#15B的驱动回路 2检查材15B的信号输入回路39 抱闸接触器断开故障号输入x15b为OFF持续1s 3检查# 15B的电源回路，正常时为DC48v允许低速运行（a101 ON ）或允许检修运行（a10cl检查电梯的实际速度2检查电机接线41低速运行超速ON ），运行中（x15b0N或x10t0N ）检测速度（nspeed ）大于30米/分，时间持续160毫秒3查看主微机的规格设置与实际是否一致4检查起动补偿设置情况5对旋转编码器的工作状态进行检查1检查# 50B继电器是否有接触不良。
4250B继电器断开故障机安全继电器驱动（v50bk） ON,而安全继电器反2检查控制板48V电源输入是否正常馈输入信号x50b为OFF ,持续300ms3更换控制板主微机安全继电器# 50B驱动（z50bk）0N,变频微1检查# 15BSW的驱动回路43抱闸接触器15BSW断15BSW的反锁信号输入x15bSW为OFF持续2检查# 15BSW的反馈信号输入回路开故障320ms 检测速度（nspeed ）大于额定速度设定（ispeed）1检查规格表设置是否正确2更换变频模块50起动速度异常的倍3检查电机接线是否正确4检查控制板与变频模块的连线是否牢固接触器# 15BSW的驱动输出z15bSW为ON ,#1检查抱闸的打开情况51起动速度异常ON ）检测速度（nspeed ）小于5米/分，非减速2检查主微机的规格表设置电梯打开抱闸（x15bON）运行中（x10tON,z10ax状态（z90cw OFF），持续 10s3检查变频微机的规格设置 4检查旋转编码器接线1查看主微机的相关规格表数据电梯在上行逆转（inv _ uprun ON、x12pl ON）2检查起动补偿情况或下行逆转(inv _ doorun ON、x11pl OFF)过54微动平层逆转超距离程中，且当微动平层运行（ISpeed_en0N）时，微3检查运行接触器和抱闸控制器的驱动回路。
动平层反转运行距离（z16rev ）大于（h16revlim） 的设定值1查看主微机中（ispeed）的额定速度设定是否正确55强迫减速开关故障上下强迫减速开关同时动作1查看主微机规格表设置56微动平层超速故障或x10t ON）检测速度（nspeed ）大于8米/分,时间持续160毫秒微动平层运行距离（zal6cnt ）大于允许值2查看变频微叭规格设置3检查运行接触器驱动回路4检查电机接线1检查微动平层感应器输入回路57微动平层运行超距离(hl6acnt )2检查允许值设定是否正确 3检查起动补偿是否正确2检查强迫减速开关的输入接线允许微动运行（ispeed_en ON ）,运行中（x15b ON1检查强迫减速开关及其信号输入端子58速度低故障ON ），检测速度（nspeed ）小于5米/分，减2检查变频微机的规格设定速状态（z90cw ON ），持续10s3检查主微机的规格表设置层高测定状态下（z49fm ）,检测到达项层1检查顶层设置是否正确60层咼测定出错（xulsON , xsdslu ON ），但记录的楼层位置2重新把电梯运行到最底层再做层高测定电梯打开抱闸(x15b ON )运行中(x101 ON , z10ax61检查DC48V供电回路，检查AVR的供电回路是否正常。
pofferr ) ON 1电梯门区信号输入 xfnl的状态与数字门区l检查电梯门区信号输入状态p1O2f的状态不一致2检查电梯旋转编码器的工作情况，脉冲信号是否受到干扰62电梯层楼位置出错2强迫减速开关的输入状态与楼层位置不符3重新进行电梯的层高测定4检查上'下行强迫减速开关回路l检查电梯的实际速度64端站减速曲线异常对应的强迫减速开关后，当前速度大于允许值允2检查强迫减速开关的安装情况许值按紧急制停距离来校验）3检查电梯的强迫减速开关信号输入回路及其动作情况电梯在高速运行状态下（hspeed_en ON ），碰到仅l检查系统工作时的环境温度门机故障输入（xfaul t） ON，且门机上电初始化70变频器预报警己经完成（zadrinited ON ）2检查散热风道是否通畅3检查电梯的运行负荷是否过高HGP电梯故障代码HGP电梯故障检测说明（日立电梯）代码故障说明故障检出条件议检查项目门机故障输入（xfault ） ON,且门机上电初始化 l检查门机故障信号的输入回路2检查门机的功率模块71变频门机故障己经完成（zadrinited ON ）3检查门电机的电流保护回路4检查门机轮的钢丝绳和绳轮是否出现打滑现象非检修的状态下（zx43cOFF ），门区信号1检查电梯的运行是否有打滑情况73门区运行故障（xfml ）ON，电梯以大于10m/ min的速度运行2检查感应器的动作情况及其信号输入回路l检查控制板通讯线连接是否正常75SCLB板通讯故障超过1秒或通讯微机的刷新时间超过280ms。
2检查SCLB板的电源3检查SCLB板的接线l检查故障记录表确认自救的原因77自救运行过多自救次数（z99ecnt ）大于12次2检查平层感应器的动作情况3检查门锁情况4检查旋转编码器接线5重新进行层高测定(z10ax ON , z90p10ON )持续 5sSCLB板通讯故障标志（bconst ）等于FF，持续1检查主控制板的通讯线78SLCC板通讯故障ccomst2 , ccomst3, ccomst4 均为 ff 。
