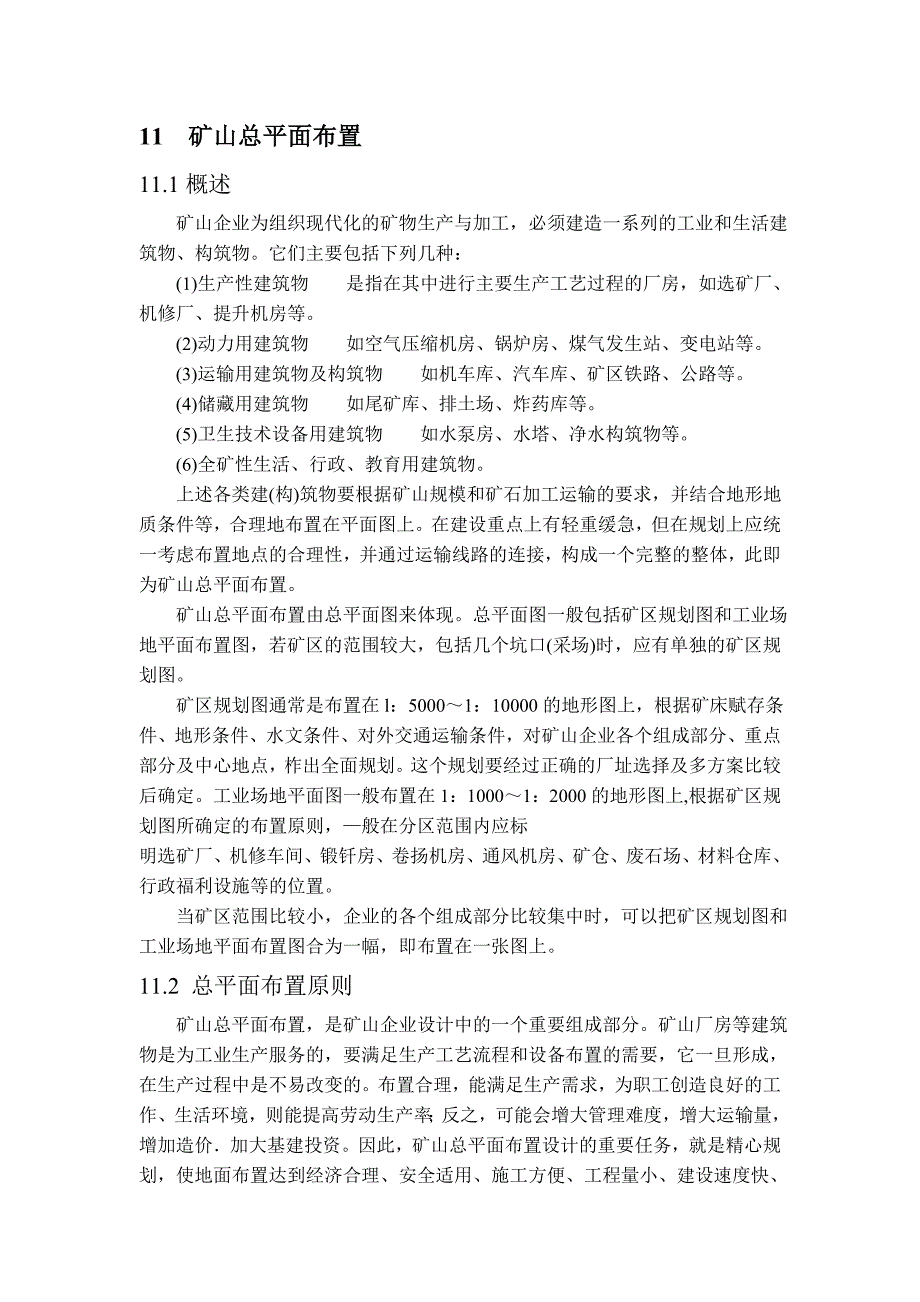

11 总平面布置_第1页
1/14

11 矿山总平面布置11.1概述 矿山企业为组织现代化的矿物生产与加工,必须建造一系列的工业和生活建筑物、构筑物它们主要包括下列几种: (1)生产性建筑物 是指在其中进行主要生产工艺过程的厂房,如选矿厂、机修厂、提升机房等 (2)动力用建筑物 如空气压缩机房、锅炉房、煤气发生站、变电站等 (3)运输用建筑物及构筑物 如机车库、汽车库、矿区铁路、公路等 (4)储藏用建筑物 如尾矿库、排土场、炸药库等 (5)卫生技术设备用建筑物 如水泵房、水塔、净水构筑物等 (6)全矿性生活、行政、教育用建筑物 上述各类建(构)筑物要根据矿山规模和矿石加工运输的要求,并结合地形地质条件等,合理地布置在平面图上在建设重点上有轻重缓急,但在规划上应统一考虑布置地点的合理性,并通过运输线路的连接,构成一个完整的整体,此即为矿山总平面布置 矿山总平面布置由总平面图来体现总平面图一般包括矿区规划图和工业场地平面布置图,若矿区的范围较大,包括几个坑口(采场)时,应有单独的矿区规划图 矿区规划图通常是布置在l:5000~1:10000的地形图上,根据矿床赋存条件、地形条件、水文条件、对外交通运输条件,对矿山企业各个组成部分、重点部分及中心地点,柞出全面规划。

这个规划要经过正确的厂址选择及多方案比较后确定工业场地平面图一般布置在1:1000~1:2000的地形图上,根据矿区规划图所确定的布置原则,—般在分区范围内应标明选矿厂、机修车间、锻钎房、卷扬机房、通风机房、矿仓、废石场、材料仓库、行政福利设施等的位置 当矿区范围比较小,企业的各个组成部分比较集中时,可以把矿区规划图和工业场地平面布置图合为一幅,即布置在一张图上11.2 总平面布置原则 矿山总平面布置,是矿山企业设计中的一个重要组成部分矿山厂房等建筑物是为工业生产服务的,要满足生产工艺流程和设备布置的需要,它一旦形成,在生产过程中是不易改变的布置合理,能满足生产需求,为职工创造良好的工作、生活环境,则能提高劳动生产率;反之,可能会增大管理难度,增大运输量,增加造价.加大基建投资因此,矿山总平面布置设计的重要任务,就是精心规划,使地面布置达到经济合理、安全适用、施工方便、工程量小、建设速度快、建设成本低具体布置时,应遵循下述原则:(1)集中与分散相结合 总平面的骨于建(构)筑物主要是主副井、破碎车间、选矿车间、废石场的位置及内部运输系统,其他厂房可根据主体建(构)筑物的位置来配置。

配置时应注意既不要分散,又要避免过于集中过度分散会造成管线长度增加,材料及货物运送距离增大,运输线路加长,从而使投资加大高度集中有时对防火、防噪声干扰不利,特别是润滑材料、燃料库、汽油库、坑木场、炸药库等和其他厂房应有一定的安全距离 {2)近期建设与远景发展相结合 有的建设项目是一次建成,但也要给将来的产量提高、技术改造创造有利条件.对于已明确有第二期甚至第三期工程的建设项目,应本着近期工程布置集中、工艺合理,又能兼顾远期的原则对于不能分建的工程项目,一次建设时应在厂区外围预留发展厂(场)址用地,以利后期建设时能与前期工程形成整体 (3)充分利用地形,节约用地 矿山多建于山区或丘陵地带必须注意利用地形条件,以减少土石方工程量,如选矿厂宜选择坡度为15°~20°的山坡建厂矿山占用土地比较多,应充分注意节约用地,在总平面布置时,要做到能不占用土地时尽量不占用.能利用荒地时不占用可耕地,能推迟征地的不提前征用 (4)保证安全与便利 厂房布置尽可能满足生产特点的要求,一般以流程为中心统一安排一般动力设施处于中心,易燃易爆物质远离生产中心和生活区住宅区、办公楼、学校、实验室等应远离噪声场所。

对于有散落物及产生有害气体的车间应布置在常年主导风向的下侧所有工业场地都应布置在地表移动带以外,尽量避开工程地质和水文地质不好的地段,避开有崩塌、滑坡危险及山洪危害区,并应远离大爆破影响区域 (5)交通便利 矿区内外交通要相互适宜,内部运输要尽量利用地形,缩短运距,尽量避免反向运输、多次倒运等对于运出或运入的吞吐量较大的仓库、堆场,应靠近主运输干线布置,或设专用铁路或公路11.3 矿山总平面布置11.3.1采矿工业场地 采矿工业场地总平面布置是在总体布置确定的场地上综合考虑各种因素,研究建筑物、构筑物、铁路、道路、各种管线等的相互关系,并结合场地地形、地质、气象等条件进行具体布置采矿工业场地一般包括井架(井塔)、卷扬机房、地面车场,卸矿仓、通风机房、压风机房、仓库、堆场、生活福利设施等这些建(构)筑物均直接为矿石生产服务,它们的布置通常和开拓工程布置一起考虑当主、副井对角式布置相距较远时,可分散布置成两个工业场地 (1)井架(井塔) 它取决于井筒的位置,其结构依矿井服务年限和提升能力而定我国使用较多的是金属井架,近几年钢筋混凝土井塔已广泛采用钢筋混凝土井塔适宜于服务年限20~30年以上的矿井,竖井掘进的临时井架及服务年限小于10~12年的小矿井架,可用木或钢结构。

(2)地面卸扩破碎设施 箕斗提升时,一般设有矿仓,有时还设有粗破碎没施.均紧邻井筒其布置系统可分为垂直布置,水平布置及混合布置三种,垂直布置系统使用广泛,在箕斗提升条件下使用它的特点是:地面矿石运输流程完全靠自重下放完成,且井口建筑物占地少,但需要较高的井架,造价高,技术复杂水平布置系统矿石靠动力运输(胶带运输机),其特点基本与垂直布置相反混合布置系统是根据具体条件,尽量发挥垂直布置与水平布置的优点,克服其各自的不足当采用平硐开拓时,尽量利用地形坡度自重运输矿石,当坡度不够时,可用一部分胶带运输3)卷扬机房 在选择井筒位置时,就已考虑了卷扬机房的位置卷扬机房与竖井中心水平距离一般为20~40m,当用多绳摩擦轮提升时,机房设在井塔顶端 (4)压风机房 压缩空气是井下风动设备的动力,压风机房应靠近用户,以缩短风管和减少压降,通常是靠近主井或副并要便于维护和机修,特别是吸气管端的过滤器和贮气罐,应装在机房外阴凉、于燥、粉尘少的于净地方由于压风机作业噪声大,振动大,应离井口办公室和卷插机房30m以上 (5)锻钎房和机修厂 一般连在一起布置,为了运输方便,应布置在副井附近,靠近压风机房。

厂房大小应由矿山生产规模和设备总重量决定大型矿山一般都设有机修厂,可以进行中修和大修,也可以加工部分生产备品、配件;中小型矿山一般只设一个综合修理车间,解决中修和小修机修车间应距井口较近,最好与井口同一水平矿山中央机修厂可以设在选矿厂附近,厂内或附近应有贮存成品和材料的仓库 (6)变电所 位于电力负荷中心,并便于进出高压线的地点此外.尽可能使进出高压线不与铁路、公路相交,如必须交叉,则应垂直相交变电所室外部分与公路相连接,以便满足变压器等设备安装、检修时的运输要求. (7)仓库 根据物品的性质,仓库分为油料库,可燃性物品库、非燃性物品库和炸药库等,仓库应满足防火安全要求,距井口50m以外,为使装运方便,材料库、油料库、坑木场(内设加工厂)都应设在道路两旁,井有运输线与井口相通;炸药库分总库、分库和爆破器材发放站总库可以根据贮存量和与周围建筑物的距离,集中设一个库房或几个库房,同时在每个井口设一个分库,这样可以减少投资.对地面炸药库总的要求是:力求隐蔽、确保安全、交通方便、设备完善,雷管、炸药分库存放 (8)供水系统 管网系统应尽可能简单,管线短,供水泵应靠近水湃。

工业用水要考虑循环使用,净水设施安全可靠生活用水水源要充足,水质符合质量要求9)废石堆场 可以集中或分散布置,要有适当的容量一般设在提升废石井附近,场内要有足够的空间,最好能存放生产期的全部废石,以减少运输线路井口至废石场运输方便,重车尽量下行废石场应设在山谷,不占或少占农田,并位于主导风向下侧11.3.2排土场排土场应在不影响矿床远、近期开采和保证边坡稳定的条件下,尽量选择在位于露天菜场、井口、硐口附近的沟谷或山坡、荒地上有条件时,宜尽量利用采空区作排土场,以缩短运距、节约用地集中或分散的排土场的总容量,应与矿山采掘的岩土总量相适应凡具有将来尚可利用的表外矿或其他矿物的排土场除具备分别堆置的容量外,并应考虑回收时装运方便堆置含有有害物质(如含硫的岩土)的排土场址,应选择位于工厂、居住区的最小风频的上风侧和水源地的下游,并考虑留有增加处理措施的场地排土场应尽量避免选择在易被山洪或河水冲刷的河边,以免淤赛河道或产生泥石流而造成危害在不可避免时,应严格采取截洪、排水、防冲刷的措施11.3.3选矿厂厂址选择 选矿厂厂址选择应遵循下列原则: (1)外部交通运输方便,自建专用线路短;尽可能靠近主井口,并低于井口标高。

(2)充分利用地形当地形自然坡为15°~20°时,矿石和矿浆均可自梳运输 (3)用箕斗提升时,矿石最好能直接进入原矿仓,简化生产流程4)尾矿库最好建在选厂附近的天然沟内,尽量减少污水外溢,以保护环境尾矿坝应低于选厂标高,便于尾砂自流选矿厂的位置应根据矿石运输、尾矿输送、精矿输送、供水、供电和地形等多种因素和条件,综合比较选定一般常靠近采矿场,以缩短矿石运输距离,降低运输成本特别在确定出矿井(硐)口或堑沟口的位置时,应充分考虑选矿厂可能的厂址位置,金属和非金属狂的选矿厂,在大多数的情况下,选择在矿区附近,但应保持必需的安全距离选矿厂一般都利用山坡地形,坡度在10°~25°之间历来认为山坡上建厂便于利用重力运矿,可以节省提升矿石费用但现在有人认为在2°~4°接近水平坡度的厂址为理想,比山坡厂址更具有有点,厂区通行方便,利于人员作业、材料运输和设备维修由于平土机械的改进,认为将厂址挖平虽然增加平地基土石方工程量,但在建筑结构以及将来改、扩建方面比山坡建厂更为经济11.3.4尾矿库 尾矿库应靠近选矿厂,尽量利用地形,实现尾矿自流输送,库址的标高应低于选矿厂,如需要用动力扬送,应力求扬程最小。

库址既需要有足够容积,又要少占耕地应避免选择在村镇或居民区的上游,并与居民区保持必要的卫生防护距离尾矿库根据地形条件也可以分为几个设置从安全要求,库址下游在一定范围内不能有居民区和城镇11.3.5生活福利建筑与工人村的位置选择 生活福利建筑一般包括办公楼、公共食堂、医疗所、汽车库、浴室等其设置应本着勤俭、方便,保证职工身心健康的原则,为矿山生产服务 工人村位置的选择应符合有利生产、方便生活的原则,选择环境优美、空气新鲜、水电供应条件好的地点,做到内部上下班及与外部联系交通方便当矿区紧邻城镇时,居住区宜与城镇紧邻布置,便于共用文化、生括福利设施如在矿区建设居住区,在符合防爆、卫生的要求下,居住区宜尽量结合矿区布置,可选择在工业场地附近的山坡、荒地上居住区应位于有烟尘、产生 有害气体的车间等污染源主导风向的上侧 从经营管理方便角度考虑,总平面布置中各组成部分宜集中布置特别是当矿山规模大、服务年限长,且矿床埋藏较集中,开拓形式用中央式布置时,若主要开拓井巷附近有较大平坦地形时,可采用集中联合布置如图11-l所示,可将工业场地的85%~95%的构筑物和建筑 物综合成三个大型联合建筑物群,即主井、副井联合建筑物和行政福利大楼。

当资源分散或矿体埋藏面积很大,需分几个坑口开采时,一般将主要工业场地、行政管理、生活稿利、机修、仓库、动力设施等设在中央区,而在每个坑口设置简单的管理、机。
