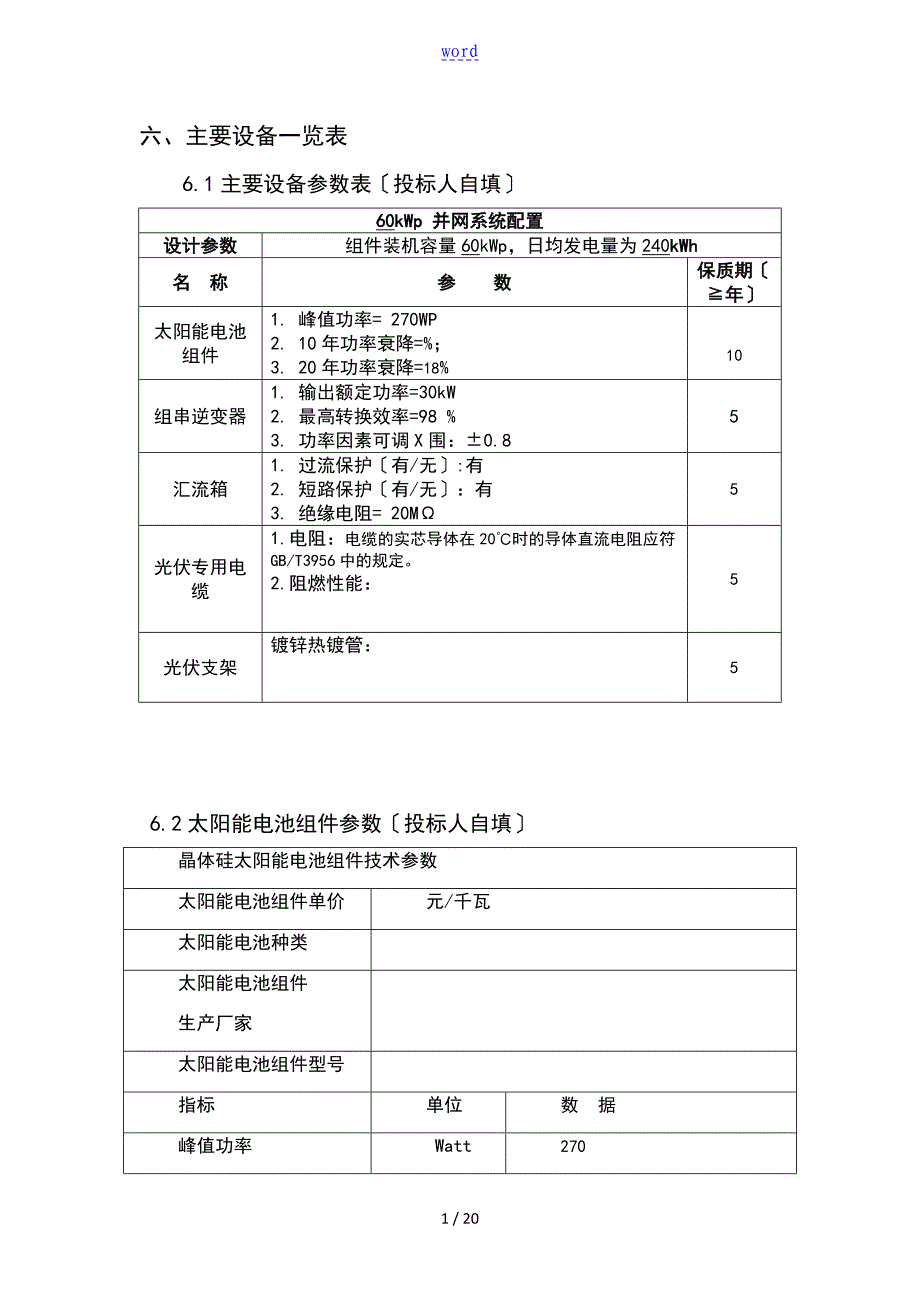

word六、主要设备一览表6.1主要设备参数表〔投标人自填〕60kWp 并网系统配置设计参数组件装机容量60kWp，日均发电量为240kWh名 称参 数保质期〔≧年〕太阳能电池组件1. 峰值功率= 270WP2. 10年功率衰降=%；3. 20年功率衰降=18%10组串逆变器1. 输出额定功率=30kW2. 最高转换效率=98 %3. 功率因素可调X围：±0.8 5汇流箱1. 过流保护〔有/无〕:有2. 短路保护〔有/无〕：有3. 绝缘电阻= 20MΩ5光伏专用电缆1.电阻：电缆的实芯导体在20℃时的导体直流电阻应符GB/T3956中的规定2.阻燃性能：5光伏支架镀锌热镀管：56.2太阳能电池组件参数〔投标人自填〕晶体硅太阳能电池组件技术参数太阳能电池组件单价元/千瓦太阳能电池种类太阳能电池组件生产厂家太阳能电池组件型号指标单位数 据峰值功率Watt270开路电压〔Voc〕V±3%短路电流〔Isc〕A±3%最优工作电压〔Vmppt〕V3±3%最优工作电流〔Imppt〕A±3%尺寸Mm重量Kg峰值功率温度系数%/℃±开路电压温度系数%/℃±短路电流温度系数%/℃±10年功率衰降%20年功率衰降%186.3组串逆变器技术参数：〔投标人自填〕组串逆变器单价700元/千瓦生产厂家逆变器型号输出额定功率30KW最大光伏电池阵列功率33KW最大交流电流21A/21A/21A最高转换效率98.78%最大阵列开路电压380V~400V最大功率跟踪〔MPP〕X围480V-800Vdc最大直流输入电流100Vdc交流输出电压X围300~400V输出频率X围45HZ~50HZ要求的电网形式3P4W/3P3W待机功耗/夜间功耗<1W输出电流总谐波畸变率<3%(额定功率)功率因数0.99〔可调X围0.8超前~0.8滞后〕自动投运条件正常日照并电网正常断电后自动重启时间4秒接地点故障检测〔有/无〕有过载保护〔有/无〕有反极性保护〔有/无〕有过电压保护〔有/无〕有其它保护〔请说明〕直流反接保护、直流防雷保护、防反放电保护；交流欠压保护、孤岛保护、过载保护、高温降额、母线短路保护、辅助电源故障保护、绝缘超限保护。
工作环境温度X围-25-60℃相对湿度0-100%满功率运行的最高海拔高度3000m〔大于3000m降额〕防护类型/防护等级IP65散热方式自然冷却重量70KG机械尺寸〔宽×高×深〕636*1000*235(mm)6.4光伏组件技术参数〔投标人自填〕光伏组件单价6000元/千瓦序号技术名称技术要求值1组件功率270WP 0~+5%2组件的转换率≥18%3组件使用寿命25年4组件认证TUV、CE、ISO9001、 ISO140015组件电流分档三档6组件背板含氟背板7组件PID能防止PID 现象8多晶硅组件衰减第一年衰减≤2.5%，5年运行期内衰减≤5.3%，在10年运行使用期限内输出功率衰减不超过8.8%，年平均衰减不超过0.7%，在25年运行期内输出功率衰减不超过20% 9组件保修......其他设备参数〔投标人自填〕序号技术名称技术要求1汇流箱选择防腐蚀性材料防护等级：IP65不锈钢2光伏专用电缆导体：退火镀锡软铜线 隔离层：电缆导体和绝缘之间允许有非吸湿性材料的隔离层电阻：电缆的实芯导体在20℃时的导体直流电阻应符GB/T3956中的规定²绝缘： 耐热120℃无卤交联聚烯烃绝缘混合物护套： 耐热120℃无卤交联聚烯烃护套混合物±阻燃性能：交货的成品电缆(具备阻燃特性电缆除外)应能经受GB/T 18380.12-2008单根垂直燃烧试验。
3光伏支架〔1〕当地风荷载标准值、当地极大风荷载作用下或在地震作用下支架的柱顶位移不应大于柱高的1/60〔2〕支架主次梁的挠度允许值为1/250〔3〕受压构件的容许长细比值为180；受拉构件的容许长细比为300〔4〕主梁和柱的壁厚不小于2.5mm，当有可靠依据时，壁厚也可取2mm〔需提供可靠依据〕其余构件壁厚不小于1.5mm〔5〕四个压块安装面的平面度要求 ±2 mm /1000 mm或±0.2 mm /80mm；〔6〕支架设计和抗腐蚀年限≥25年；钢支架采用热镀浸锌，镀锌层平均厚度不应小于65μm；铝合金支架应进展外表防腐处理，可采用阳极氧化处理措施，阳极氧化膜的最小厚度为20μm〔7〕支架结构应采用卷边C型钢和角钢以与薄壁型钢为主，与组件压块条形螺母配合局部应具有齿牙相啮合，压块长度不小于80mm，与组件配合局部不小于12mm〔8〕支架立柱采用Q235B钢管与根底采用大小钢管连接七、服务方案目录一．工程项目实施目标 1.1、工期目标 1.2、质量目标 1.3、安全目标 二．前期施工准备 2.1设备、人员动员周期和设备、人员、材料运到施工现场的方法 2.1.1设备、人员动员 动员周期 设备、人员、材料进场方法 设备进场方式 施工人员进场方式 材料供给方式 管理模式 管理机构 三． 主要工程项目的施工方案、施工方法 施工条件 施工用水 施工电源和建材 施工总平面图布置 施工总平面管理 建筑工程主要施工方案 主要设备安装 特殊气象条件下的施工措施 四．工期计划与进度控制措施 施工总进度设计原如此 工程进度计划与交付 4．1.2 主要材料和设备交付 4．1.3主要土建项目交付安装的要求4.2 进度控制措施四． 安装全效果图欣赏一．工程项目实施目标 1.1、工期目标 保证满足合同工期要求，时间为：2017年12月20日－2019年1月30日。
1.2、质量目标 在安装工艺全部达到规X要求，确保工艺美观 工程竣工验收一次性合格 确保工程施工质量优良制定质量责任制，实行每道工序首先自检，其次每道工序负责检查上一道工序的质量，项目经理部进展阶段性预验检查，公司技术部负责工程回访检查，严格按施工处自检项目经理部检验业主验收质量回访程序操作，让我们的所有工程达到优良工程项目标准 1.3、安全目标 施工全过程中全力排除各种事故隐患，做到无安全事故，包括人员、设备、网络运行 二．前期施工准备 2.1设备、人员动员周期和设备、人员、材料运到施工现场的方法 2．1.1设备、人员动员 一旦与业主签订总包合同，我公司将立即成立项目经理部，并成立以项目经理为组长，以各技术人员和施工队长为成员的先遣组，对施工现场作进一步的调查，编制“实施性的施工组织设计〞，制定施工方案和设备、人员、材料需用量计划，并按照计划组织设备、人员逐步进场，需要外购的材料、设备同有关厂商签订采购合同完成队伍的生产、生活设营与施工辅助设施等重点工程的布设，组织、调遣我公司的人员、机械设备、车辆进场，同时发挥军事化管理的优越性，保证2天内完成设营工作，随后抓紧修筑便道、搭设便桥和平台、全线贯穿复测、原材料鉴定与配合比选用等前期工程施工准备工作，确保在签订总包合同后5天内达到开工条件，使工程按时开工。
动员周期 根据施工组织设计，初步考虑施工队伍分两批进场：第一批为路基开挖、填筑、固定支架根底施工和机械操作手等人员，在签订合同后5天内进场，进展前期准备工作；第二批主要是组件支架、组件、汇流箱、电缆、和电气等安装施工人员，于开工后15天到场施工人员从通知动员到工地最迟只要3天时间 设备、人员、材料进场方法 设备进场方式 施工机械设备从公司直接运往工地挖掘机、推土机、打桩机、压路机等不便上路行驶的设备，由我公司的平板车直接运往工地，其它便于上路的设备直接从公司运往工地 施工人员进场方式 在公司人员定位并下发进场通知后，充分发挥部队军事化管理的优势，首批先遣人员在接到通知后1天内由公司由专车送到工地现场，第一批施工人员随第一批进场设备进入施工现场，第二批人员随第二批进场设备进入施工现场 材料供给方式 水泥、钢材等大宗材料供给，用汽车从公路运至现场地材从料场经场内施工道路网用汽车运至各使用点 管理模式 为了充分利用人才和管理资源，实现工程建设、运营管理的专业化、标准化、规X化、现代化、逐步实现国际化，提高本项目总体经营管理水平和经济效益，本项目建设管理模式为项目经理负责制，对工程建设实施全过程管理，负责项目的运行、维护、检修工作。
确保安全、质量、进度和造价控制 *************工程60ＫＷ光伏并网电站安装容量为60ＫWp，整个光伏电站将统一管理，尽量减少编制，提高管理效率 工程建设开工前，成立运营协调委员会 管理机构 1〕工程建设管理机构 由项目部与工程公司签定工程建设委托合同；工程公司负责成立光伏电站项目部，委派项目总经理、项目执行经理，项目总经理在工程公司授权下履行委托管理服务合同 工程建设管理分公司光伏电站项目部〔以下简称项目部〕负责主要设备采购合同、设备成套合同、工程监理合同、设计合同等工程公司与项目部签订的各类合同的执行 监理公司在项目部的管理下进展工作，履行监理合同项中工程建设的进度、质量、安全、造价监视管理的职责2〕机构设置和人员编制 项目部组织机构设置本着精简、高效的原如此设置本电站工程机构设置和人员编制暂按如下方案实施：职责人员数量备注项目经理１技术总工１安全员１质检员１资料员１土建施工人员5电气施工人员5 人员以现场施工需求安排增加 3〕电站运行维护管理 〔1〕电站建设完成后，工程部负责对电站运行、管理人员进展如下培训和指导： a运行、管理人员，必须熟悉本光伏电站的工艺流程、工艺参数、设施、设备的运行要求与有关技术指标。
b运行操作人员必须熟悉掌握本岗位处理工艺要求，本岗位的职责与本岗位设施、设备的运行要求和有关的技术指标 c运行操作人员必须熟悉掌握本岗位的设备操作规程与了解相关岗位的根本操作方法 d光伏电站的操作与管理人员在厂内必须承受有关的安全教育，操作人员在工艺操作中必须执行安全操作规定 e岗位操作人员在进展巡回检查时，一定按时、按点、按内容进展，并且做好必要的巡回检查记录 f各岗位操作人员应按时做好有关工艺、设备运行、运转记录，所记录数据准确无误，字迹工整〔记录表〕 g操作人员在巡回检查中发现工艺异常或设备故障要与时采用措施处理，并且做好记录或上报主管部门解决 h操作人员在交接班时要认真交接，严格执行交接班规定 i要保持各种机械设备清洁、完好等 j与时清理太阳能电池板上的杂物，保持其清洁完好本工程所有太阳能电池板均为露天布置，很容易积尘和积污为了保证光伏电站的发电效率，必需对太阳能电池板上灰尘和积。
