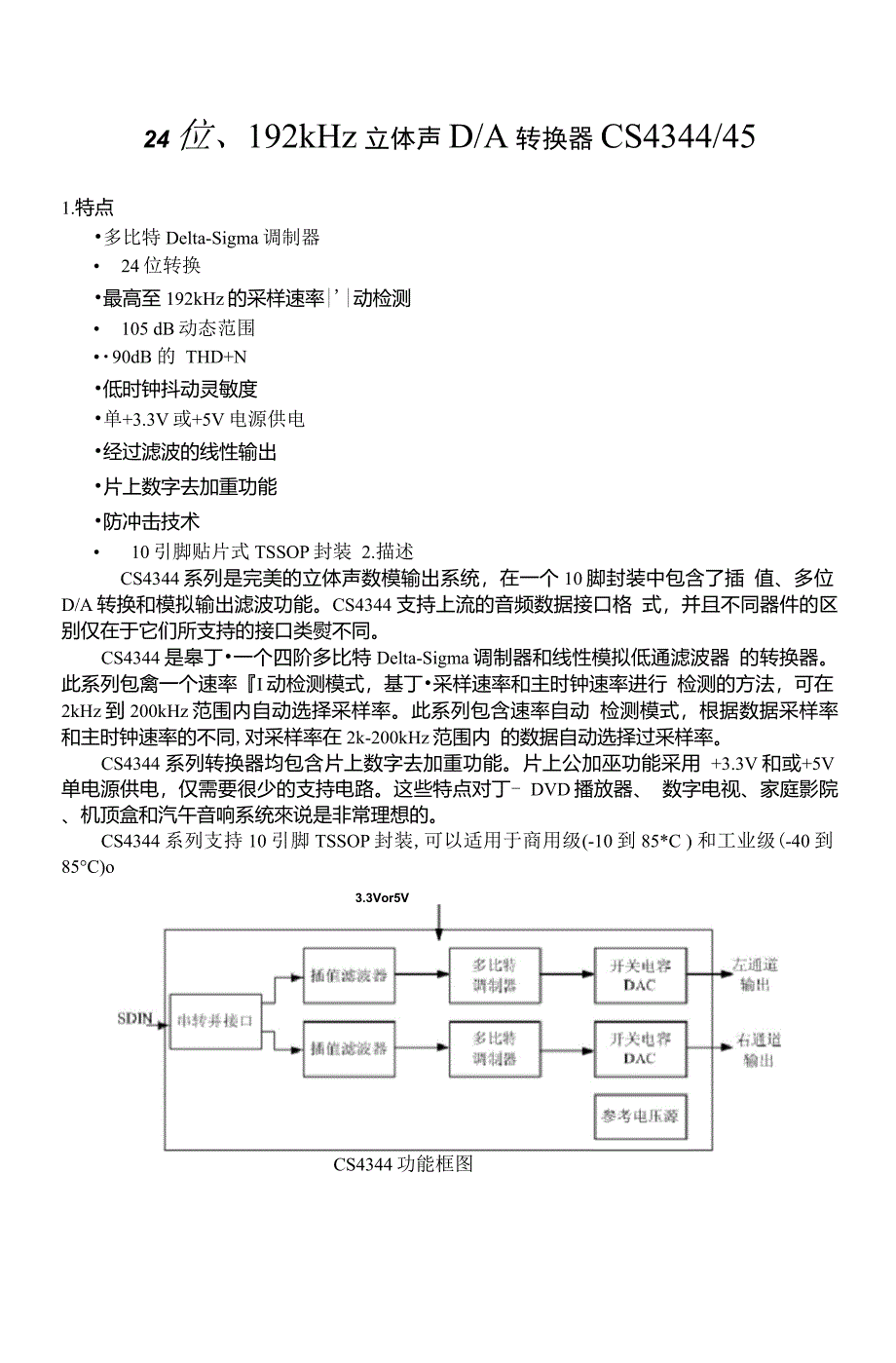

24位、192kHz立体声D/A转换器CS4344/451.特点•多比特Delta-Sigma调制器• 24位转换•最高至192kHz的采样速率|'|动检测• 105 dB动态范围•・90dB 的 THD+N•低时钟抖动灵敏度•单+3.3V或+5V电源供电•经过滤波的线性输出•片上数字去加重功能•防冲击技术• 10引脚贴片式TSSOP封装 2.描述CS4344系列是完美的立体声数模输出系统，在一个10脚封装中包含了插 值、多位D/A转换和模拟输出滤波功能CS4344 支持上流的音频数据接口格 式，并且不同器件的区别仅在于它们所支持的接口类熨不同CS4344是皋丁•一个四阶多比特Delta-Sigma调制器和线性模拟低通滤波器 的转换器此系列包禽一个速率『I动检测模式，基丁•采样速率和主时钟速率进行 检测的方法，可在2kHz到200kHz范围内自动选择采样率此系列包含速率自动 检测模式，根据数据采样率和主时钟速率的不同,对采样率在2k-200kHz范围内 的数据自动选择过釆样率CS4344 系列转换器均包含片上数字去加重功能片上公加巫功能采用 +3.3V和或+5V单电源供电，仅需要很少的支持电路。
这些特点对丁- DVD播放器、 数字电视、家庭影院、机顶盒和汽午音响系统來说是非常理想的CS4344系列支持10引脚TSSOP封装,可以适用于商用级(-10到85*C ) 和工业级(-40到85°C)o3.3Vor5VCS4344功能框图SDIN EE]卜10DEM/SCLK 已29LRCK 匸38MCLK 匚47VQ |—563. 管脚描述序 数管脚名称I/O管脚功能和描述1SDIXI串行音频数据输入一一二进制补码最高位串行数据通过本 管脚输入数据通过内部或外部SCLK信号输入，通道由 LRCK控制二进制补码按最高位先入的顺序在本管脚串行 输入串行时钟为内部或外部SCLK,通道控制为LRCKo2DEM/SCLKI去加重/外部串行时钟输入一 一用于去加重滤波器的控制 或外部串行时钟的输入3LRCKI左/右时钟一一决定哪个通道的数据输入音频巾行数据输 入管脚SDIN中决定SDIN管脚当前输入的数据为左通道 还是右通道4MCLKI主时钟一一Delta-Sigma调制器和数字滤波器的时钟源5VQ0静态电压一连接滤波器的内部静态电压6FILT+0正参考电压一内部采样的正参考电压7A0UTL0模拟左输出通道一一满帚程模拟输出电平见模拟特征参数 表8GNDI地 地参考电压,为OVo9VAI模拟电源一一模拟与数字部分的正电源10A0UTR0模拟右输出通道一一满量程模拟输出电平见模拟特征参数 表AOUTRVA GND AOUTL FILT+4. 特点和参数（在指定的工作条件下，所有的最小/最大值是有保证的。
典型性能指标是在 理论工作电床和T产25C的条件下测试得到的•指定工作条件（AGND二0V；所有电压都是相对丁•地的参数符号最小理论最大单位直流电源VA4. 75 5.0 5.53. 00 3. 3 3. 47VV工作环境温度（己加电）-czz -DZZTa-10 - +7040 - +85°C°C•极限工作条件（AGND二0V；所有•电压都是相对丁地的参数符号最小最大单位直流电源VA-0.36.0V输入电流（除电源外）Ixn- 土10mA数字输入电压VlND-0.3VA+O. 4V工作环境温度（己加电）Ta-55125°C存储温度Tste-65150°C•模拟参数（满量程输出正弦波,997Hz； Fs=48/96/192kHz；测试负载，RL =3kQ, CL = 10pF （见图1）除非特别声明,测量带宽为10Hz到20kHz）参数符号5V常规3. 3V常规单位卜典型最大般小典型垠大CS4344 /5/6/8-CZZ 的动态性能(-10 至 70°C )动态范围（注1）18 到 24 位 unweighted9910597103dBA-weighted96102—94100—dB16 位 unweighted9096—9096—dBA-weighted8793—8793—dB总谐波失真+噪声（注1）18 到 24 位 OdBTHD+N-90-85-90-85dB-20dB—-82-76—-80-74dB一 60dB—-42-36——-40-34dB16 位 OdB—-90-84—-90-84dB-20dB—-73-67—-73-67dB-60dB—-33-27—-33-27dBCS4344 /5-DZZ 的动态性能(-40 至 85°C)动态范闌（注1）18 到 24 位 unweighted9510593103dBA—weighted92102—90100—dB16 位 unweighted8696—8696—dBA-weighted8393—8393—dB总谐波火真+噪声（注1）18 到 24 位 OdBTHD+N-90-82-90-82dB一 20dB—-82-72—-80-70dB-60dB—-42-32—-40-30dB16 位 OdB—-90-82—-90-82dB-20dB—-73-63—-73-63dB-60dB—-33-23—-33-23dB注释：（1）在数据上添加0. 5LSB的三角形PDF扰动。
• DAC模拟特性-一所有模式参数符号最小典型最大单位通道间的隔离（1kHz）—94—dBDC精度通道间的增益失配—0. 10. 25dB增益漂移—100—ppm/ °C模拟输出满量程输出电压0. 60 • VA0. 65 • VA0. 70 • VA静态电床Vq 0. 5 • VA VDCAOUT最大直流抽取电 流IoTTz10uAVQ最大抽取电流I ftn&x—100—最大交流负载电阻（见 图2）Rl3—k0垠大负载电容（见图2）Cl—100—pF输出阻抗ZoVT—100—Q•插值滤波器与片上模拟滤波器组介响应（滤波器参数已经归一化至采样率（Fs）,相应的采样频率需系数与Fs相乘）（注6）参数符号最小典型绘大单位基速率模式下数字与片」匕模拟滤波器组合响应通带（注2） -0. ldB点-0. 3dB 点00.35.4992FsFs频率响应10Hz-20kHz175+.01dB阻带• 5465 - -Fs阻带衰减 （注3）50 - -dB群延迟tgd- 10/Fs -s2；加重误差（注5）Fs=32kHzFs=44. 1kHzFs=48kHz- - +1.5/0- - +. 05/-. 25- - 2/-. 4dB dB dB双速率模式下数字与片」匕模拟滤波器组合响应通带（注2） -0. ldB点-0. 3dB 点00.22.501FsFs频率响应10Hz-20kHz15—+. 15dB阻带• 5770 - -Fs阻带衰减 （注3）55——dB群延迟tgd- 5/Fs -s双速率模式下数字与片」匕模拟滤波器组合响应通带（注2） -0. ldB点-0. 3dB 点00:.110.469FsFs频率响应10Hz-20kHz12—+0dB阻带0.7 - Fs阻带衰减 (注3)51 - dB群延迟tgd- 2.5/Fs -S注释：(2)响应是同时钟相关的，并且随Fs变化。
3)对于单速率模式,测试带宽为0. 5465Fs到3Fs对于双速率模式，测试带宽为0. 577Fs到1. 4Fso 对于四速率模式,测试带宽为0. 7Fs到lFso(4) 参考图25) 单速率模式不提供去加雨功能6) 幅频特性参考图13-24«•数字输入特性参数符号最小典型最大单位高电平输入电压(% of VA)vra60%V低电平输入电压(% of VA)v：L30%V输入漏电流(注7)J——±10uA输入电容—8—pF注释：(7)对TLRCK, g最大值为土 20uAo•电源和热性能参数5 V常规3.3 V常规单位最小典型最大最小典型最大电源电源电流(注8)正常工作 power-down 状态(注 9 )LIa- 22 30- 220 -- 16 21- 100 -mA uA消耗功率正常工作power-down 状态 (注 9)- 110 150- 1. 1 -- 53 69- 0.33 -mW mW封装热阻Oja- 95 -- 95 -"C/Watt电源抑制比(注8) (1kHz)(60Hz)PSRR- 50 -- 40 -- 50 -- 40 -dB注解：(8)电流消耗随Fs和MCLK增加而增大。
典型值和最大值分别棊丁•最高的Fs和最高的MCLKo各速率模式之间的差异很小9) Power Down模式即所有时钟和数据均停止的情况10) 推荐与VQ和FILT+连接的典型电容值见图6AGNDAOUTx(dd) ^0! p§ 0>SOS«0•开关特性、串行音频接口参数符号最小典型最大单位MCLK频率0. 512—50MHzMCLK占空比45—55%输入采样率 MCLK/LRCKFs2200kHz（注 11） 256x, 384x, 1。
