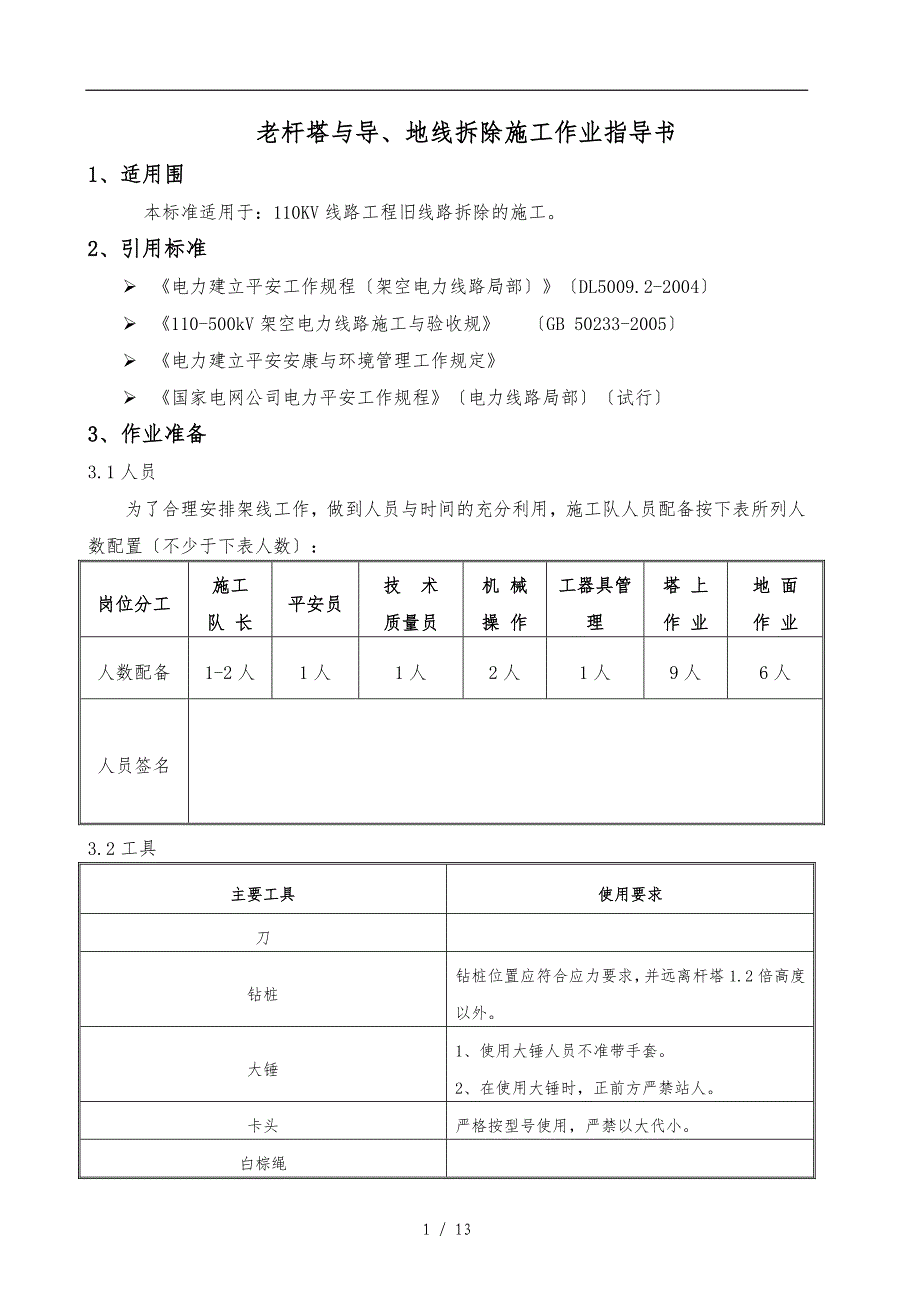

老杆塔与导、地线拆除施工作业指导书1、适用围本标准适用于：110KV线路工程旧线路拆除的施工2、引用标准Ø 《电力建立平安工作规程〔架空电力线路局部〕》〔DL5009.2-2004〕Ø 《110-500kV架空电力线路施工与验收规》 〔GB 50233-2005〕Ø 《电力建立平安安康与环境管理工作规定》Ø 《国家电网公司电力平安工作规程》〔电力线路局部〕〔试行〕3、作业准备3.1人员为了合理安排架线工作，做到人员与时间的充分利用，施工队人员配备按下表所列人数配置〔不少于下表人数〕：岗位分工施工队 长平安员技 术质量员机 械操 作工器具管理塔 上作 业地 面作 业人数配备1-2人1人1人2人1人9人6人人员签名3.2工具主要工具使用要求刀钻桩钻桩位置应符合应力要求，并远离杆塔1.2倍高度以外大锤1、使用大锤人员不准带手套2、在使用大锤时，正前方严禁站人卡头严格按型号使用，严禁以大代小白棕绳起重滑车①定期润滑保养，保证转动灵活②吊钩或吊环变形、轮缘破坏、转轴磨损的严禁使用。
③高空使用的滑车必须采用吊环式④吊钩式滑车必须有封口保险销扣钢丝绳①插接绳套，插接长度应不小于钢丝绳直径的15倍，且最短不得小于300mm②钢丝绳〔套〕有以下情况之一者应报废或截除：▲钢丝绳在一个节距的断丝数超过《安规》中附录B.5数值时▲钢丝绳有磨损或锈蚀时，应将《安规》中附录B.5的报废丝数按B.6折减，并按折减后的断丝数报废▲绳芯损坏或绳股挤出、断裂▲笼状畸形、严重扭结或弯折▲压扁严重，断面缩小▲受过火烧或电灼卸 扣①U形环变形或销子螺纹损坏的严禁使用②卸扣不得横向受力③销子不得扣在活动的索具机动绞磨①应放置平稳，锚固可靠、受力前方不得有人逗留②拉磨尾绳不应少于两人③牵引钢绳应从卷筒下方卷入，缠绕不得少于五圈3.3作业前工作〔1〕开工前组织施工队所有施工人员进展平安、技术交底，确保施工人员对规程规、设计图纸、施工措施充分理解，参加交底人员须在交底记录上签字未参加交底人员不得参与施工〔2〕现场调查：实地查看塔位现场的交通运输道路条件、地形和地质情况，以与塔位附近有无影响拉线布置和拆塔平安的电力线等障碍物4 、作业流程、作业方法和要求4.1作业流程4.2作业容、方法拆线准备.1清理通道所拆除导、地线的耐段，凡属设计要求需拆除、改建的建筑物、电力线、通讯线等均应在拆线前处理完毕。
1、锚桩设置① 正常土质采用1根φ36×1.6m钻桩受力侧采用2根φ36×1.6m钻桩〔或根据铁塔情况而定〕② 遇水稻田、河滩等松软土质，使用1只埋深1.5m的3T地锚固定土质坚硬造成钻桩钻设困难的，采用1只埋深1.5m的3T地锚或用3根钢轨桩〔三角形连接布置〕固定前后钢轨桩应用3T双钩收拆，桩间距离前后1.5m、横向1～1.2m，打入地下深度不小于0.8m，且应向受力反方向倾斜〔对地夹角为60°左右〕，钢轨桩上端孔须安装脚钉防止钢丝绳滑脱选择主牵引转向与牵引机位置，主牵引转向应平行塔中心线延伸至塔全高1.2倍位置处推钻或埋设地锚，牵引机位置点应于转向位置点成90度的位置③ 正常土质采用2根φ32×1.6m钻桩加挡土地锚〔用3T双钩串连收拆〕固定④ 遇水稻田、河滩等松软土质，采用1只埋深1.5m的3T地锚固定⑤ 土质坚硬造成钻桩钻设困难的，采用5根钢轨桩〔三角形连接布置〕固定前后钢轨桩应用3T双钩打拆，桩间距离前后1.5m、横向1～1.2m，打入地下深度不小于0.8m，且应向受力反方向倾斜〔对地夹角为70°左右〕，钢轨桩上端孔须安装脚钉防止钢丝绳滑脱锚桩具体设置参见图2-1-3系列 〔1〕拉线、牵引锚桩具体设置见图2-1-3系列：1.5m3t地锚钻桩挡土板详见图2-1-3-1、2-1-3-2、2-1-3-3图2-1-3-2 地锚埋设示意图图2-1-3-1 钻桩挡土板示意图0.8m1-1.2m 3t双钩图2-1-3-3钢轨桩布置示意图、附件拆除〔1〕、施工前，应组织所有参加施工的人员学习《安规》、《规》和施工措施，使得每个参加施工的人员熟悉并掌握其中的容和要领；并必须对所用的工器具进展检查，不合格者坚决不准使用。
〔2〕、施工人员的平安用具应配备齐全，进入施工现场必须正确佩戴平安帽；高空作业必须打好平安带，所用工具与材料必须用绳索吊送，严禁抛扔；下瓷瓶与上线作业必须有二道防护〔平安带、保险绳或速差自锁器〕导、地线拆除〔1〕导、地线拆除工作应进展明确分工，各负其责，并在现场设立专职平安员；信号人员必须坚守岗位，保持全线信号畅通，做到认真负责，发现问题与时报告并处理；跨越人员居住活动密集区、河流、公路、铁路、电力线等重要之处应设专人现场监护〔2〕拆线时，在操作杆塔上拆线人员，应先站在远离杆塔挂线点处，待耐绝缘子串接近横担时，再前去拆线〔3〕拆线工作时，人员不得站在或跨在已受力的钢丝绳、导线的角侧和展放的导、地线圈以与牵引绳或架空线的垂直下方，防止意外跑线时抽伤〔4〕拆线前，应检查拉线、桩锚与杆塔必要时，应加固桩锚或加设临时拉绳〔5〕严禁采用突然剪断导、地线的做法松线拆线方法卡线器导〔地〕线转向滑车钢丝绳φ17.5〔12.5〕×100m三串机动绞磨重物钻桩钻桩群或地锚≥2.5HH＜25°拆线方式一 传统拆线示意图φ17.5钢丝绳通过杆〔塔〕挂点附近的单轮滑车通过线夹与导线连接，另一端与三串连接，三串的出绳通过地面上的转向滑车连接机动绞磨。
拆地线时，可用φ12.5钢丝绳代替φ17.5钢丝绳拆线滑车是专用滑车拆线滑车应靠近导线悬挂点，绑扎绳索要短，使滑车尽量靠近横担，减少过牵引拆线地锚〔钻桩群〕的位置，对直线耐杆塔应设置路中心线上，对转角杆塔应设置在拆线档中相导线的延长线上地锚〔钻桩群〕距拆线杆塔的水平距离应一般为挂线点高的2.5倍左右，即拆线牵引绳对地夹角不大于25°地锚〔钻桩群〕距离远，可减少对操作杆塔的下压力拆线根据土质情况可采用地锚〔如图1〕或用3根F36×1.8m钻桩成三角布置〔如图2〕采用地锚拆线时，地锚埋深一般≥1.8m，马道应开足，回填土应逐层夯实；当土质较硬的塔位采用3根F36×1.8m钻桩，钻桩成三角布置，用连杆连拆，并在钻桩前埋设挡土地锚5、交通平安和环保要求5.1高处作业从事高空作业人员必须经体检、培训合格方可作业高处作业一定要设专职安环监护人，安环监护人必须始终在现场，不得兼任其他工作高处作业人员必须系好平安带〔绳〕，平安带〔绳〕必须系在结实的构件上，并不得低挂高用施工过程中应随时检查平安带〔绳〕是否系牢高处作业人员所用工具和材料应放在工具袋或用绳索系牢，杜绝高空坠物上下传递物件要用绳索吊送，严禁抛掷。
应尽量防止上下穿插作业，上下穿插作业或多人在一处作业时一定要分清各自平安绳，注意不要误解他人的平安绳应互相照应，密切配合遇有雷雨、暴雨、六级以上大风天气时，严禁高处作业5.2电害预防拆线施工时，地线、导线的两端必须可靠接地每次需接触导、地线的作业必须先挂接地线，作业完成后拆除接地线如果在一个作业段多点作业，那么在该作业段两端接地，施工完毕后拆除接地线通过塔身接地时塔身自身接地必须可靠要求：除浇筑保护帽施工当时以外的任何时间，接地线始终保持可靠连接状态拆线、拆杆塔机具应用接地线进展可靠接地，操作人员应站在绝缘体上工作雷雨天气应停止拆线工作拆线前，应将所有耐绝缘子串短接附件拆除时应设置接地，并在工作点先设置好工作接地后才可作业，工作完成后，再拆除工作接地装设接地装置遵守以下规定：.1保安接地的线的截面不得小于16m2，停电线路的工作接地线截在为不得小于25 m22接地线应采用编织软铜线，不得使用其它导线3接地线不得用缠绕法连接，应使用专用夹具，连接应可靠4接地棒宜镀锌，截面不应小于16m2，插入地下的深度应大于0.6m3接地滑车在每次使用前，应检查轮子是否转动灵活，弹簧压紧力是否正常，接触是否良好。
4接地滑车在每次使用后，要与时擦干净，不得碰坏和乱放5装设接地线时，必须先接接地端，后按导线或避雷端，即“先装接地侧，后装被接地侧〞，拆除时相反，即“先拆被接地侧，后拆接地侧〞在邻近带电线路的导、地线上进展作业时，必须使用枯燥的绝缘绳；双回路一侧带电，另一侧施工时，工人应穿静电屏蔽服在带电体附近进展高处作业时，如与带电体的最小平安距离不能满足下表规定时，必须联系停电或采取可靠的平安技术措施，经总工程师批准前方可施工高处作业与带电体的最小平安距离 带电体的电压等级〔kV〕项 目≤1035110220500工器具、安装构件、导线、地线等与带电体的距离〔m〕2.03.54.05.07.0作业人员的活动围与带电体的距离〔m〕1.72.02.54.06.0邻近带电体附近作业时，施工时应慎重小心，确保各类浪风等物件与该线路的平安距离轻质绳索、器具应留根，严防其随风飘附接近临近带电线路如果距带电体距离不能满足《安规》要求，需联系停电施工5.3 交通平安塔材在运输过程中，押运人员应加强途中检查，防止捆绑松动，通过窄路或弯道时，防止钢材被行道中树、障碍物碰刮施工人员上下班应用小面包接送，严禁客货混装。
租用车量时应完善平安合同手续，明确责任驾驶人员严禁酒后行车、超速行车、超载行车严格遵守国家与地方相关交通法规5.4环保要求各类工器具应符合平安与环保使用要求，性能良好现场的工器具材料应堆放整齐，无乱堆放现象；集中施工围必须设有醒目、封闭的平安防护栏和警示牌与彩旗进入施工现场必须戴好平安帽急救信息应随时畅通施工、生活垃圾、遗弃物应分类定点存放，并按规定妥善处理施工完毕，应彻底清理作业场所，做到“工完、料尽、场地清〞施工驻地和现场的消防设施与器材应齐全、有效办公室、工具房、仓库、生活区和现场的电气设备应符合平安要求，严禁私拉乱接，做到平安用电车辆、机具设备应经常保养检查，防止发生漏油漏电等污染环境或伤害人身的现象使用时应常备厚雨布、吸油棉等防物品合理利用施工地形场地，做到少砍树、少挖土，少破坏植被和青苗，把施工对自然生态环境的影响降底到最低程度5.5 未尽事宜详见《电力建立平安工作规程第2局部：架空电力线路》〔DL5009.2-2004〕与相关要求6、应急预案6.1 目的为了预防和控制潜在的伤亡事故或紧急情况发生时能做出应急准备和响应，最大限度地减少可能产生的人员伤亡和财产损失，特制定本预案。
6.2 围本预案适用于本公司施工的架空输电线路工程输电一、二施工队驻地、施工现场有可能发生的人员伤亡事故等紧急情况6.3 潜在的事故或紧急情况序号潜在的事故或紧急情况可能造成的伤害1坍塌多数人身伤亡2高处坠落人。
