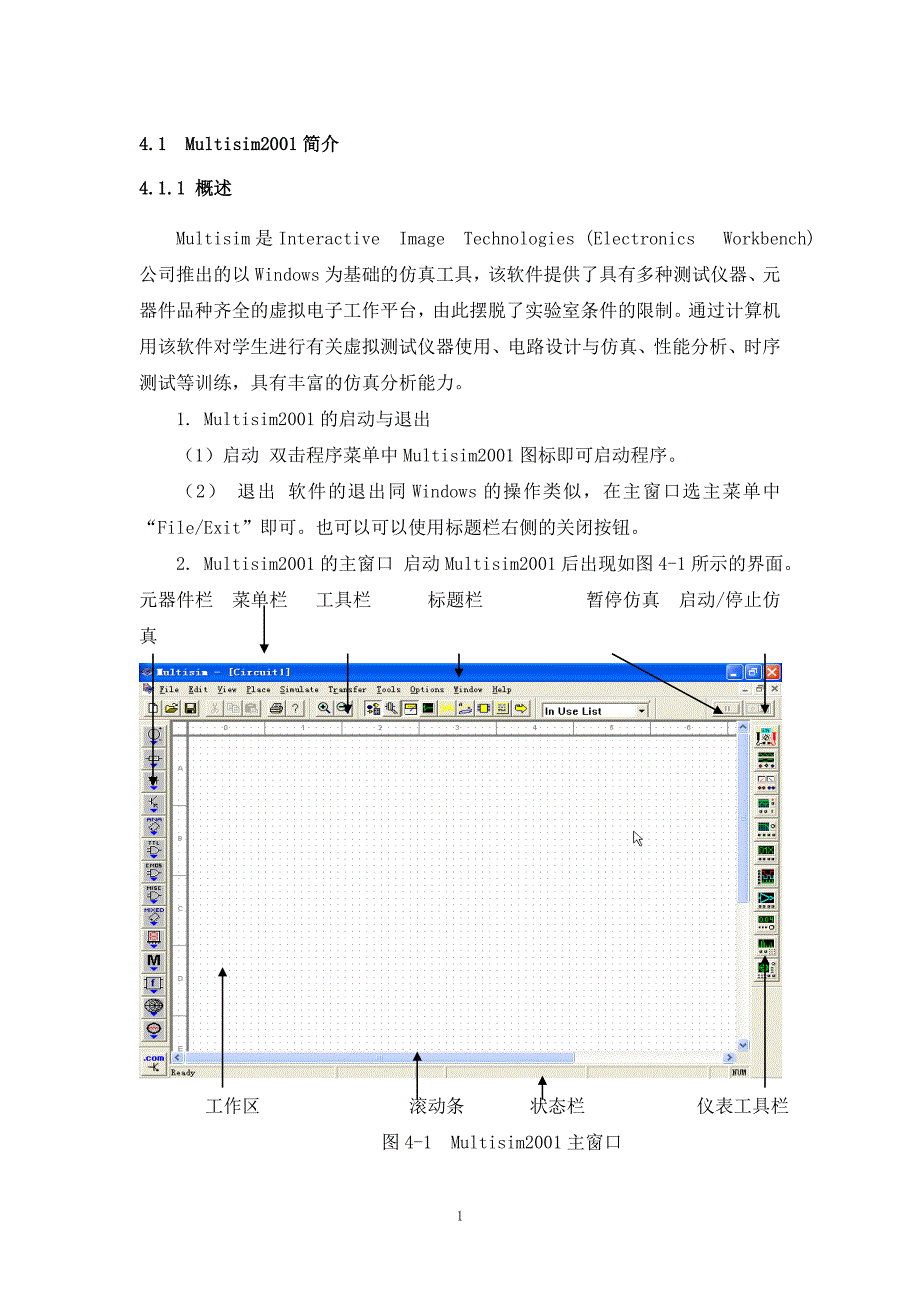

14.1 Multisim2001简介4.1.1 概述Multisim是 Interactive Image Technologies (Electronics Workbench)公司推出的以 Windows为基础的仿真工具，该软件提供了具有多种测试仪器、元器件品种齐全的虚拟电子工作平台，由此摆脱了实验室条件的限制通过计算机用该软件对学生进行有关虚拟测试仪器使用、电路设计与仿真、性能分析、时序测试等训练，具有丰富的仿真分析能力1. Multisim2001的启动与退出（1）启动 双击程序菜单中 Multisim2001图标即可启动程序2） 退出 软件的退出同 Windows的操作类似，在主窗口选主菜单中“File/Exit”即可也可以可以使用标题栏右侧的关闭按钮2. Multisim2001的主窗口 启动 Multisim2001后出现如图 4-1所示的界面元器件栏 菜单栏 工具栏 标题栏 暂停仿真 启动/停止仿真工作区 滚动条 状态栏 仪表工具2栏 图 4-1 Multisim2001主窗口它由标题栏、菜单栏、工具栏、元器件栏、仪表工具栏、仿真电源开关、暂停/恢复开关、电路工作区、状态栏及滚动条等组成。
4.1.2 Multisim2001的菜单和命令菜单栏位于 Multisim2001窗口最上方的区域，如图 4-2所示主要包括文件、编辑、视图显示、元器件放置、电路仿真、文件输出、工具、设置选项、窗口和帮助 10个主菜单选项每个主菜单选项都可用鼠标单击显示为下拉菜单，以显示该选项下的各种操作命令图 4-2 Multisim2001窗口最上方的菜单栏在 Multisim2001中，几乎所有的操作都可通过执行相应的菜单命令实现但是，和大多数 Windows程序一样，许多操作也可通过快捷工具按钮、右键菜单和快捷键等方式来实现1、File 菜单 File菜单提供各种文件的操作和管理，包括文件的新建、打开、保存、打印、版本控制以及退出 Multisim2001程序等，各种命令的功能如下：命令 功能New 新建一个空白文件Open 打开文件Close 关闭当前文件Save 保存文件，文件的扩展名为.msmSave As 另存为New Project 建立新工程Open Project 打开工程Save Project 保存当前工程Close Project 关闭工程Version Control 版本控制3Print Circuit 打印电路Print Report 打印报表Print Instrument 打印仪表结果Recent Files 最近编辑过的文件Recent Project 最近编辑过的工程Exit 退出 Multisim20012、Edit 菜单 Edit菜单主要用于电路绘制过程中，对电路元件进行各种处理，其中 Undo、Cut、Copy、Paste、Delete、Select All功能与Windows的基本功能相同。
Exit菜单的其他命令功能如下：命令 功能Flip Horizontal 将选中的对象水平翻转Flip Vertical 将选中的对象垂直翻转90 Clockwise 将选中的对象顺时针 90 翻转90 CounterCW 将选中的对象逆时针 90 翻转Component Properties 元件属性设置3、View 菜单 View菜单用于显示设置工作窗口中的内容以及缩小和放大电路图及元器件，各种命令的功能如下：命令 功能Toolbars 显示工具栏Component Bars 显示元器件栏Status Bars 显示状态栏Show Simulation Error Log/Audit Trail显示仿真错误记录/检查仿真界面Show XSpice Command Line Interface 显示 XSpice命令行界面Show Grapher 显示仿真图表Show Simulate Switch 显示仿真开关Show Grid 显示栅格Show Page Bounds 显示页边界4Show Title Block and Border 显示标题栏和图框Zoom In 放大显示Zoom Out 缩小显示Find 查找4、Place 菜单 Place菜单提供仿真所需的各种对象，包括元器件、导线、文字以及总线等，各种命令的功能如下：命令 功能Place Component 放置元器件Place Junction 放置节点Place Bus 放置总线Place Input/Output 放置输入/输出端Place Hierarchical Block放置层次模块Place Text 放置文字Place Text Description Box打开电路图描述窗口，编辑电路图描述文字Replace Component 用指定的元器件替换选取的元器件Place as Subcircuit 放置子电路Replace by Subcircuit 用指定的子电路替代选取的子电路5、Simulate 菜单 Simulate菜单提供执行各种仿真分析的命令，各种命令的功能如下：命令 功能Run 运行仿真Pause 暂停仿真Default Instrument Settings 默认仪表设置Digital Simulation Settings 数字仿真设置Instruments 选择仿真仪表Analyses 选择各项分析功能VHDL Simulation 启动后处理5Auto Fault Option 自动设置故障选项Global Component Tolerances 设置元器件的误差6、Tranfer 菜单 Tranfer菜单提供 Multisim2001仿真结果输出到其他软件处理的命令，各种命令的功能如下：命令 功能Transfer to Ultiboard 将原理图转换为Ultiboard（Multisim2001 中的电路设计软件）的文件格式Transfer to other PCB Layout 将原理图转换为其他电路板设计软件所支持的文件格式Backannotate from Ultiboard 根据 Ultiboard中对电路图的编辑情况，将所修改的部分返回到原理图中Export Simulation Results to MathCAD将仿真结果输出到 MathCADExport Simulation Results to Excel将仿真结果输出到 ExcelExport Netlist 输出 Spice格式的网表7、Tools 菜单 Tools菜单主要针对元器件的编辑与管理的命令，各种命令的功能如下：命令 功能Create Components 新建元器件Edit Components 编辑元器件Copy Components 复制元器件Delete Component 删除元器件Database Management 元器件库管理Update Component 升级元器件Remote Control/Design 通过网络远程控制/设计共享6SharingEDA 连接 EDA网站（Multisim2001的服务网站）8、Options 菜单 Options菜单可以对软件的运行环境进行定制和设置，各种命令的功能如下：命令 功能Preferences 设置操作环境Modify Title Block 编辑标题栏Global Restrictions 设定软件整体环境参数Circuit Restrictions 当前电路图的限制设置9、Windows 菜单 Windows菜单提供 Multisim2001工作区中各种窗口的管理命令，各种命令的功能如下：命令 功能Cascade 窗口层叠Tile 窗口平铺Arrange Icons 重排窗口10、Help 菜单 Help 菜单提供对 Multisim2001软件各种使用和技术的帮助，各种命令的功能如下：命令 功能Multisim Help 帮助主题目录Multisim Reference 帮助主题索引（主要是元器件库的帮助）Release Notes 版本注释About Multisim 关于 Multisim74.1.3 Multisim2001的工具栏1、常用工具栏 工具栏中的常用工具按钮相当是主菜单下拉菜单中某些命令的快捷键，以便能更方便地操作菜单命令，如图 4-3所示。
图 4-3 常用工具栏各图标的含义如下：新建原理图（扩展名为.msm） 打开一原理图文件保存当前的原理图文件剪切选择的对象复制选择的对象打印图纸系统帮助器件库显示/隐藏按钮：确定是否将元器件面板显示在窗口中元器件编辑按钮：编辑或增加元器件仪表按钮：给电路添加仪表或观察仿真结果仿真按钮：确定开始、暂停或结束电路仿真分析按钮：选择需要进行的电路分析后处理按钮：对仿真结果做进一步的处理启用 VHDL/Verilog按钮：使用 VHDL/Verilog语言模块进行设计8报告按钮：打印电路的报告（包括元器件清单、材料清单和细节等） 传输按钮：使 Multisim2001与其他 EDA软件通信，比如将仿真结果输出到 MathCAD和 Excel等应用程序2、元器件栏 该工具栏有 14个按钮，每个按钮都对应一类元器件，通过按钮上的图标就可大致清楚该类元器件的类型，如图 4-4所示图 4-4 元器件栏Multisim2001将所有的元器件按照功能分别存放在 14个元器件分类库中，然后由这 14个分类的元器件库按钮组成 Multisim2001的元器件库工具栏在这 14个元器件分类库中，每个元器件分类库又包含多个元器件族分类库，每个元器件分类库又包含许多具体型号的元器件。
具体介绍如下：（1） 信号源分类库 信号源分类库（Source）提供了电路设计时的各种信号源和地在 Multisim2001软件中，所有的信号源都为虚拟器件，因而其参数可以根据用户的需要在信号源的属性对话框中进行修改，但不能使用Multisim2001软件的元器件编辑工具对其模型和符号等进行编辑或重建3） 基本元器件库 基本元器件库（Basic）包含 18个标准的元器件箱和 7个虚拟的元器件箱，每个标准元器件箱中包含若干个型号的仿真元器件，而虚拟元器件箱中的元器件不需要选择，直接可以通过其属性对话框进行设置3）二极管库 Multisim2001的二极库包含 11个元器件箱，但只有一个虚拟的二极管箱4）晶体管库 Multisim2001提供的晶体管库共有 33个晶体管箱，其中包含9NPN、PNP、场效应管以及各种复合晶体管等5）模拟元器件库 Multisim2001软件提供的模拟元器件库（Analog）共有9类器件，其中包含 4类虚拟器件6）TTL 元器件库 Multisim2001提供的 TTL元器件库包含 74系列的数字逻辑集成电路，有些器件是复合型的，包括 74（普通型） 、74S、74F、74ALS 和74AS系列。
7）CMOS 元器件库 Multisim2001提供的 CMOS元器件库包括 74系列和 4XXX系列的 CMOS数字逻辑集成电路在放置 CMOS器件时，需要放置 VDD电源由于VDD是虚拟信号源，其大小可以根据所使用的 CMOS器件确定8）其他数字元器件库 其他数字元器件库包含按功能区分的常用数字元器件，这些器件都是虚拟元器件，其参数可以通过属性对话框进行修改9）混合元器件库 混合元器件包含了 6个元器件箱10）指示元器件库 指示元器件库包含 7种可以用来显示电路仿真结果的元。
