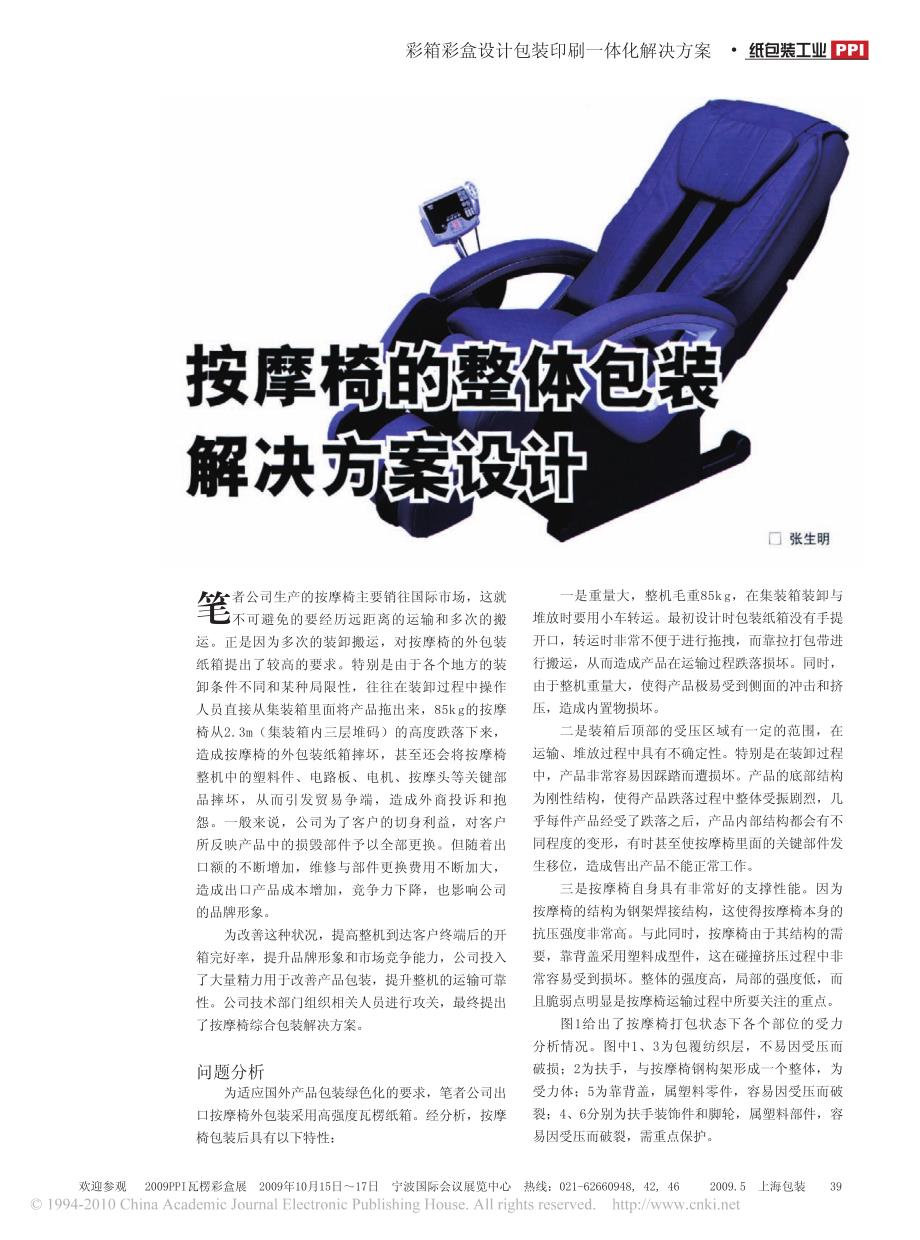

欢迎参观 2009PPI瓦楞彩盒展 2009年10月15日～17日 宁波国际会议展览中心 热线：021-62660948, 42, 46 2009.5 上海包装 39按摩椅的整体包装 解决方案设计笔者公司生产的按摩椅主要销往国际市场，这就不可避免的要经历远距离的运输和多次的搬运正是因为多次的装卸搬运，对按摩椅的外包装纸箱提出了较高的要求特别是由于各个地方的装卸条件不同和某种局限性，往往在装卸过程中操作人员直接从集装箱里面将产品拖出来，85kg的按摩椅从2.3m（集装箱内三层堆码）的高度跌落下来，造成按摩椅的外包装纸箱摔坏，甚至还会将按摩椅整机中的塑料件、电路板、电机、按摩头等关键部品摔坏，从而引发贸易争端，造成外商投诉和抱怨一般来说，公司为了客户的切身利益，对客户所反映产品中的损毁部件予以全部更换但随着出口额的不断增加，维修与部件更换费用不断加大，造成出口产品成本增加，竞争力下降，也影响公司的品牌形象为改善这种状况，提高整机到达客户终端后的开箱完好率，提升品牌形象和市场竞争能力，公司投入了大量精力用于改善产品包装，提升整机的运输可靠性公司技术部门组织相关人员进行攻关，最终提出了按摩椅综合包装解决方案。
问题分析 为适应国外产品包装绿色化的要求，笔者公司出口按摩椅外包装采用高强度瓦楞纸箱经分析，按摩椅包装后具有以下特性：一是重量大，整机毛重85kg，在集装箱装卸与堆放时要用小车转运最初设计时包装纸箱没有手提开口，转运时非常不便于进行拖拽，而靠拉打包带进行搬运，从而造成产品在运输过程跌落损坏同时，由于整机重量大，使得产品极易受到侧面的冲击和挤压，造成内置物损坏二是装箱后顶部的受压区域有一定的范围，在运输、堆放过程中具有不确定性特别是在装卸过程中，产品非常容易因踩踏而遭损坏产品的底部结构为刚性结构，使得产品跌落过程中整体受振剧烈，几乎每件产品经受了跌落之后，产品内部结构都会有不同程度的变形，有时甚至使按摩椅里面的关键部件发生移位，造成售出产品不能正常工作三是按摩椅自身具有非常好的支撑性能因为按摩椅的结构为钢架焊接结构，这使得按摩椅本身的抗压强度非常高与此同时，按摩椅由于其结构的需要，靠背盖采用塑料成型件，这在碰撞挤压过程中非常容易受到损坏整体的强度高，局部的强度低，而且脆弱点明显是按摩椅运输过程中所要关注的重点图1给出了按摩椅打包状态下各个部位的受力分析情况图中1、3为包覆纺织层，不易因受压而破损；2为扶手，与按摩椅钢构架形成一个整体，为受力体；5为靠背盖，属塑料零件，容易因受压而破裂；4、6分别为扶手装饰件和脚轮，属塑料部件，容易因受压而破裂，需重点保护。
□ 张生明彩箱彩盒设计包装印刷一体化解决方案 •40 上海包装 2009.5 欢迎参观 十五万平方米广印展 2009年7月7日～10日 上海新国际博览中心 热线：021-62660946，52520202 图1 按摩椅打包状态的各部位受力情况整体思路 经过上述分析，采用整体包装解决方案来解决这一问题就是对外包装和产品不再割裂开来，而是作为一个整体来看待，将按摩椅和包装分别作为两个“零件”，通过这两个“零件”的组合，形成最终的出厂产品这是一个大产品的概念，这个大产品将满足易于运输，便于搬运、储存以及开箱观瞻良好等综合包装质量要求此外，还要满足整体包装方案低成本的设计要求根据以往运输过程中产品损坏原因的分析，造成整体结构受损的主要原因是踩踏、冲击、跌落等外部因素；而产品的易损部件，比如扶手装饰件、脚轮、靠背盖等部件，受到损坏的主要原因是不确定的踩踏、跌落、撞击、振动和外部压力的作用基于此，确定了“缓冲保护为主，受力扩散支撑为辅”的包装思路包装结构设计分成底盘、周边和顶部三个部分这三个部分的设计思路分别为：底部为满足缓冲而进行的加强支撑面积设计；周边为满足模压填充结构而进行的保护设计；顶部采用加强扩散集中压力而进行的分散性抗压设计。
如图2所示图2 整体包装设计 底部包装设计底部将按摩椅的局部点或线性受力结构转化成面性受力，将原本集中在按摩椅的两条“腿”（实际上是两根横梁着地，作为支撑）上的力通过增加多层瓦楞纸板与多层板将局部作用力分散到整个底面上，并在这个过程中通过底部两层瓦楞纸板的作用增加缓冲采用增加七层瓦楞纸板与多层板作为底部整体扩散受力的主体材料，再充分利用竖向瓦楞的抗压性能和沿着芯纸走向的抗剪切性能，最终将原本集中在0.1m²面积上的力，分散到了1.5m²上，这使得压强降低了15倍，大大降低了按摩椅对外包装底部的破坏，并大大减小了跌落时外部冲击对按摩椅的影响而且，复合瓦楞纸板的缓冲性，将原本在0.02s完成的冲击过程持续到了0.7s，这将对按摩椅的冲击力减小了35倍通过模拟内装物的跌落试验，经过底部包装改进的产品，在2.2m所受到的冲击力只有原包装在0.13m高度跌落所受到的冲击力，抗跌落冲击性能得到了有效的改善周边包装设计1．内部周边采用模压轻质填充物，如成型泡沫、瓦楞纸板、聚乙烯发泡物、纸浆模塑、气泡袋等支撑方式，使按摩椅与包装箱之间得到有效填充与隔离，从而起到保护产品不受到损坏因为按摩椅的扶手装饰件以及脚轮非常脆弱，承受压力的能力比较小，不规则的侧向挤压与撞击就能够使得产品损坏。
而且，里面充满纤维的真皮也无法长期经受压力作用，在压力下容易造成外形上的破坏，有碍观瞻这些填充物的存在，使得整机中无论是塑料件还是真皮部分，都不会受到挤压，从而起到了保护这些部件在运输过程中不受损坏的作用2．外部多层瓦楞纸箱两端中部位置采用方便式提手孔4个，同时增加设计了内外锁扣式提手扣，使得产品在搬运、堆码时有了更好的提抓位置，大大方便了操作人员的操作，并有效地提高了包装箱提手口的撕裂保护，使产品的搬运过程更加安全有效因此，操作人员在不经意当中产品脱落时的有效高度也从原来的0.8m降低到了0.4m，很大程度地降低了产品的损坏，起到了良好的操作效果顶部包装设计对于顶部有两个特征第一，紧贴包装箱的顶部是平面结构；第二，紧贴按摩椅的是比较脆弱的不规则结构包装设计的目的是要实现底部与顶部的统一，完成较好的结合而且，在结合的过程中，完成应力有效的转移和分散，不能造成应力集中，以免造成对按摩椅的压力破坏为了较好地使产品不受到外部力的作用，经过了严格的分析之后，采用了将外部压力先通过多层瓦楞纸板与多层板将作用力有效地分散转移到内部填充物件上，然后传递到底部的方式如图2所示改进后包装效果 根据能量守恒定律，按摩椅跌落的能量不可能消失无踪，而是要转换为另外一种形式的能量存在。
因此，底部缓冲层采用多层瓦楞纸板加多层板这一双重减振设计方案来加强吸收与扩散这一部分能量与此同时，将包装纸箱两端中部增加手提孔，使得产品在堆码搬动中非常方便进行拖拽抓提这样，降低了产品在装卸搬运过程中跌落的可能性即便是脱落也因为增加了包装箱的整体性能，彻底避免了摔坏的可能通过上述对包装结构和材料组合的改进，有效地提高了产品到达客户处的品质看起来包装成本有所增加，但是产品维修成本明显降低，客户投诉大大减少，产品的品牌形象得到了进一步的提升，从而有力地推动了公司的品牌化建设 1.多层瓦楞包装箱 2.包装箱提手 3.周边填充物 4.上多层板 5.下多层板1.包覆纺织层 2.扶手 3.包覆纺织层 4.扶手装饰件 5.靠背盖 6.脚轮• 彩箱彩盒设计包装印刷一体化解决方案。
