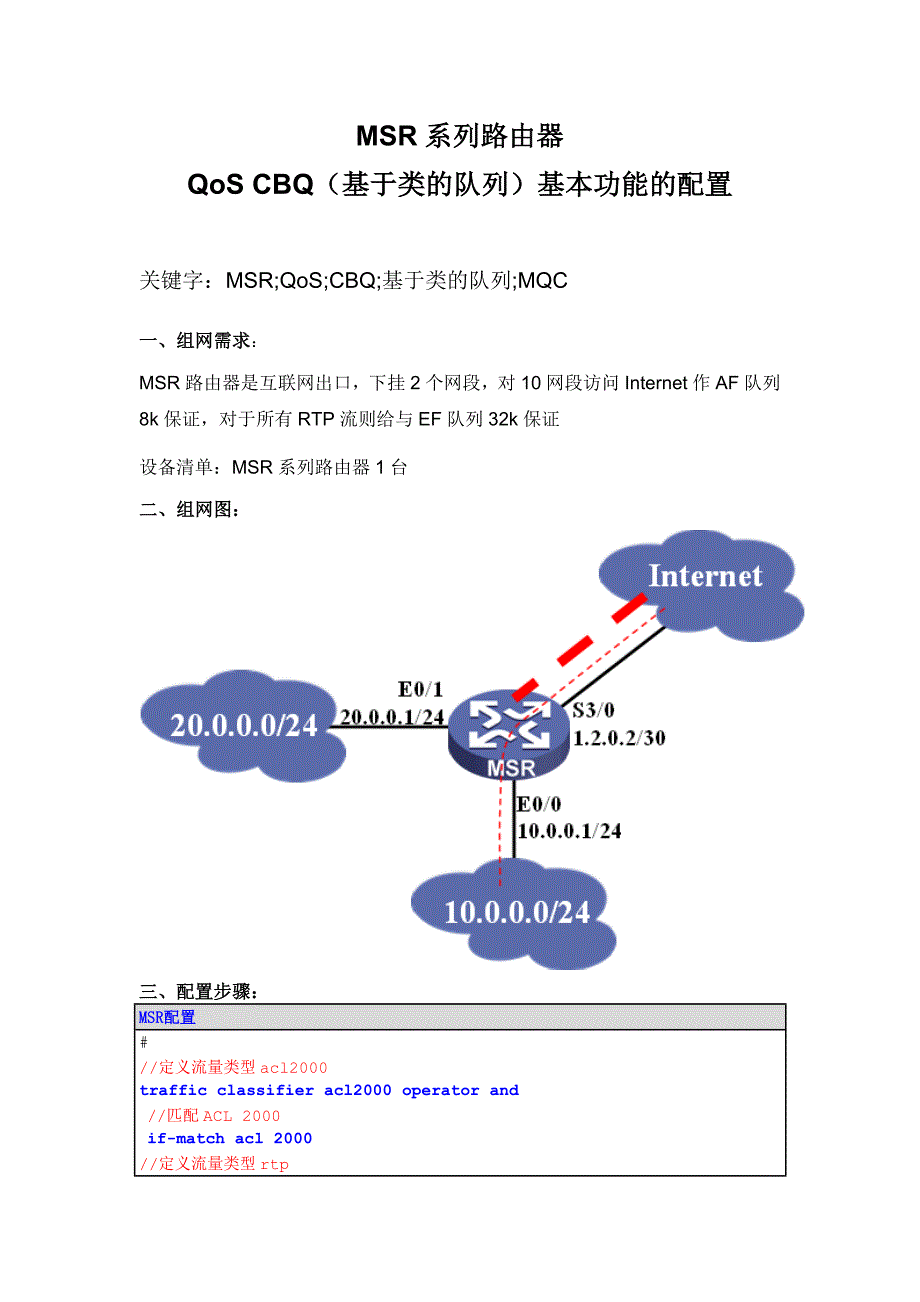

MSR 系列路由器QoS CBQ（基于类的队列）基本功能的配置关键字：MSR;QoS;CBQ;基于类的队列;MQC一、组网需求：MSR 路由器是互联网出口，下挂 2 个网段，对 10 网段访问 Internet 作 AF 队列 8k 保证，对于所有 RTP 流则给与 EF 队列 32k 保证设备清单：MSR 系列路由器 1 台二、组网图：三、配置步骤：MSR配置#//定义流量类型 acl2000traffic classifier acl2000 operator and//匹配 ACL 2000if-match acl 2000//定义流量类型 rtptraffic classifier rtp operator and//匹配协议类型为 RTPif-match protocol rtp#//定义流量行为 ef32ktraffic behavior ef32k//队列保证 ef 32k 带宽queue ef bandwidth 32 cbs 1500//定义流量行为 af8ktraffic behavior af8k//队列保证 af 8k 带宽queue af bandwidth 8//使能该队列的 wredwred#//定义 QoS 策略 s3/0cbos policy s3/0cbq//蒋流量类型 acl2000 和流量行为 af8k 绑定classifier acl2000 behavior af8k//蒋流量类型 rtp 和流量行为 ef32k 绑定classifier rtp behavior ef32k#//定义 ACL 2000acl number 2000//匹配源地址为 10.0.0.0/24 的流rule 0 permit source 10.0.0.0 0.0.0.255##//出外网接口interface Serial3/0link-protocol ppp//设置接口的 QoS 最大带宽为 64kqos max-bandwidth 64ip address 1.2.0.2 255.255.255.252//在接口的出方向应用 QoS 策略 s3/0cbos apply policy s3/0cbq outbound#//连结 10 网段的接口interface Ethernet0/0port link-mode routeip address 10.0.0.1 255.255.255.0#//连结 20 网段的接口interface Ethernet0/1port link-mode route ip address 20.0.0.1 255.255.255.0#四、配置关键点：1) CBQ 的配置其实是 MQC 配置，需要配置流量类型、流量行为和 QoS 策略;2) 注意流量类型和流量行为的对应关系;3) 在同一个 QoS 策略中，所有流量行为的队列带宽统一使用固定值或百分比。
