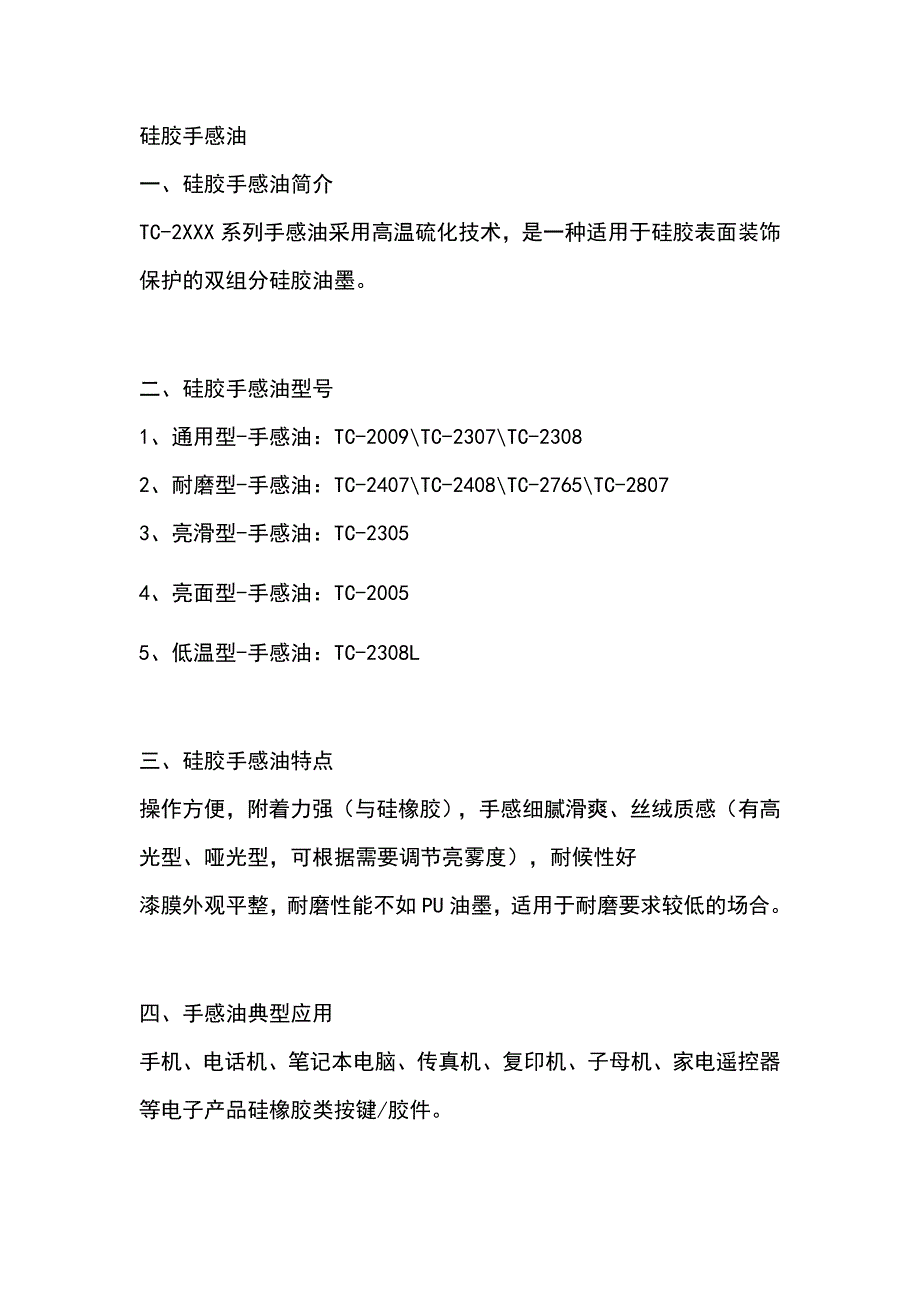

硅胶手感油一、硅胶手感油简介 TC-2XXX 系列手感油采用高温硫化技术，是一种适用于硅胶表面装饰保护的双组分硅胶油墨二、硅胶手感油型号1、通用型-手感油：TC-2009\TC-2307\TC-2308 2、耐磨型-手感油：TC-2407\TC-2408\TC-2765\TC-2807 3、亮滑型-手感油：TC-23054、亮面型-手感油：TC-20055、低温型-手感油：TC-2308L三、硅胶手感油特点操作方便，附着力强（与硅橡胶），手感细腻滑爽、丝绒质感（有高光型、哑光型，可根据需要调节亮雾度），耐候性好漆膜外观平整，耐磨性能不如 PU 油墨，适用于耐磨要求较低的场合四、手感油典型应用、机、笔记本电脑、机、复印机、子母机、家电遥控器等电子产品硅橡胶类按键/胶件五、手感油使用方法 1.将素材二次加硫（150℃/1-2 小时），表面清洁2.油墨使用前用白电油稀释，稀释比例为：油墨 1 份，白电油 4 -6份；稀释时，按先少后多的原则分次加入白电油；稀释完毕后，再加油墨量的 2%的催化剂 TC-1304，搅拌均匀，用 300-400 目滤布过滤后上机或手工喷涂 3.在无尘环境下静置 5～10 分钟后进行硫化。
施工条件 喷涂 喷涂粘度（岩田 2#杯，25℃），S8-10喷涂距离，cm20-25喷涂口径，mm0.8/1.0喷涂压力，Mpa0.2-0.3强制干燥（180-220℃），Min5-10 实干 六、硅胶手感油性能评价测试项目 测试条件和方法 测试结果 附着力 百格法，3M610#胶带 3 次 5B 耐磨性 橡皮摩擦, 175g 力 50 次/20um 高温高湿 80℃/98%RH 48h 无异常 耐盐雾性 5%NaCL，喷雾箱温度 35℃，盐水吸入量 1ml/h 72h 无异常 耐醇性 99.3%乙醇，200g 正压力，行程摩擦机行程为 16mm，速度 60 来回/min 50 来回 无异常 耐候性紫外线照射 光能 250μW/cm2 300h 无异常 冷热冲击 (80℃×1hr ～—40℃×1hr)，15 秒转换 27 循环无异常 贮存条件：密闭存放于阴凉干燥通风处；储存温度：0～37℃，湿度：55～85％，防水、防漏、防晒、防高温、远离火源 保 质 期 ：手感油贮存期为 6 个月若产品已过保质期，经技术检验合格仍可继续使用 包装规格 ：5Kg/桶、15Kg/桶。
