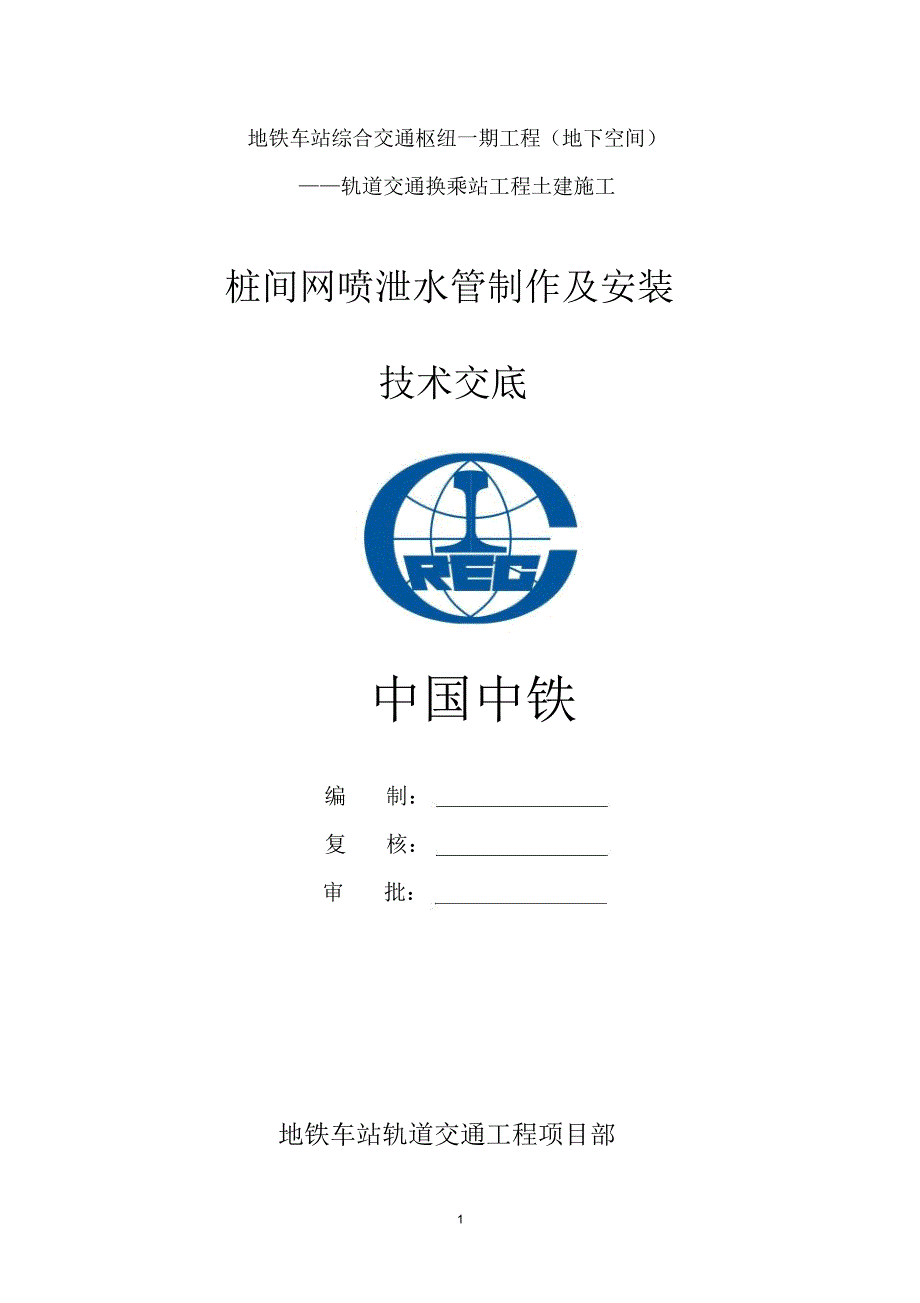

地铁车站综合交通枢纽一期工程（地下空间）——轨道交通换乘站工程土建施工桩间网喷泄水管制作及安装技术交底中国中铁编 制：复 核：审 批：地铁车站轨道交通工程项目部1南宁轨道交通工程承包单位 : 中铁隧道集团有限公司 合同号： NNGD-01-SGDZ-2011001监理单位 : 甘肃铁一院工程监理有限责任公司 编 号: DZJJ-014地铁车站综合交通枢纽一期工程 （地下空间） —轨道交通换乘站工程工程名称土建施工交底部位 桩间网喷 工序名称 泄水管制作及安装交底提要 : 冠梁、桩间网喷泄水管制作及安装设计概况、劳动力、设备安排、施工工艺、质量控制标准、安全文明施工要求进行阐述一、设计概况桩间网喷钢筋网片采用 φ 6.5@150*150，并与 B14@600加强钢筋可靠连接， 混凝土采用 100mm厚 C20喷射混凝土泄水孔采用 A50mmPVC排水管长为 0.3m，当桩间间距为 1500mm时间距 3000mm*2000mm，桩间间距为 1300mm时间距 2600mm*2000mm埋入土体中的泄水孔采用反滤层包裹且缝隙用粘土填充二、施工机具及人员配置表 2.1机械配置序号机械名称规格型号数量备注1手持据22落阳铲2表 2.2人员配置序号工种数量备注1下料工12安装工2三、材料要求21、泄水管采用： A50PVC管；盲管： A50；四、施工方案及方法4.1 施工方案桩间清理干净后， 根据测量放样， 两边拉线定出泄水孔位置， 人工采用落阳铲在泄水孔位置进行凿洞成孔， 并将在加工厂加工好的泄水管、 盲管运至施工现场进行安装。
泄水管外露管口一致且与喷射后的混凝土面在一个平面上4.2 施工方法施工顺序：施工准备 测量放点 泄水孔成孔 泄水管、盲管下料 泄水管、盲管安装喷射混凝土1、施工准备（1）熟悉施工图纸2）桩间基面清理2、测量放点桩间基面清理干净后每 20m放一个控制点3、泄水孔成孔（1）根据测量放样点拉线确定孔位2）采用落阳铲在放点位置进行凿 A60 大 20cm深的孔3）凿孔时留在桩间的虚土及时清理4、泄水管、盲管下料及安装（1）泄水管下料 PVC管锯成 0.3m 一节每一节在 0.15m 处利用电钻对四周进行钻孔2）盲管根据现场实际情况进行下料，保证埋入底板垫层以下 1m3）泄水管安装时采用拉线安装，且外露长度一致入土部分采用反滤包包裹，五、施工质量质标1 、 PVC 管的品种、规格等应符合设计要求，其质量符合现行国家标准《建筑排水管材》（GB-T-5836）的规定和设计要求六、施工安全注意事项1、进入施工现场必须带好安全帽，扣好安全帽带，戴好防尘口罩等防护用品32、严禁赤脚或穿拖鞋、高跟鞋上班，严禁酒后上岗3、严禁高出向下抛掷工具、材料、和废料等材料七、文明施工要求1、废料及时清理2、六、施工安全注意事项1 、所有现场施工人员进入施工场地时，必须带好安全帽、安全带等防护用品。
2 、网片加工前应检查电线是否存在破皮、漏电等现象，机械是否运转正常3 、膨胀螺钉施工时正确使用大锤，避免砸伤手指4 、钢筋调直过程中禁止人员靠近施工范围5 、施工人员在基坑内作业，严禁往基坑内抛洒物品、基坑上的人员注意高空坠落6 、施工人员禁止在基坑边坡旁休息七、文明施工要求1 、材料分类堆码整直并做好下垫上盖等措施2 、废钢筋归类分批处理3 、现场材料按规格、品种堆放整齐，根据要求实行下铺上盖，并挂牌以资识别4 、生活区应整洁、有序，生产生活垃圾应运至指定的堆放集中处理4交底单位：工程部 交底对象：生产副经理、现场技术员、施工员、实验室、测量组、施工班组受交底人签字：生产副经理：交底： 施工员：现场技术员：复核：测量组：实验室：审批：施工班组：日期： 年 月 日 日期： 年 月 日5。
