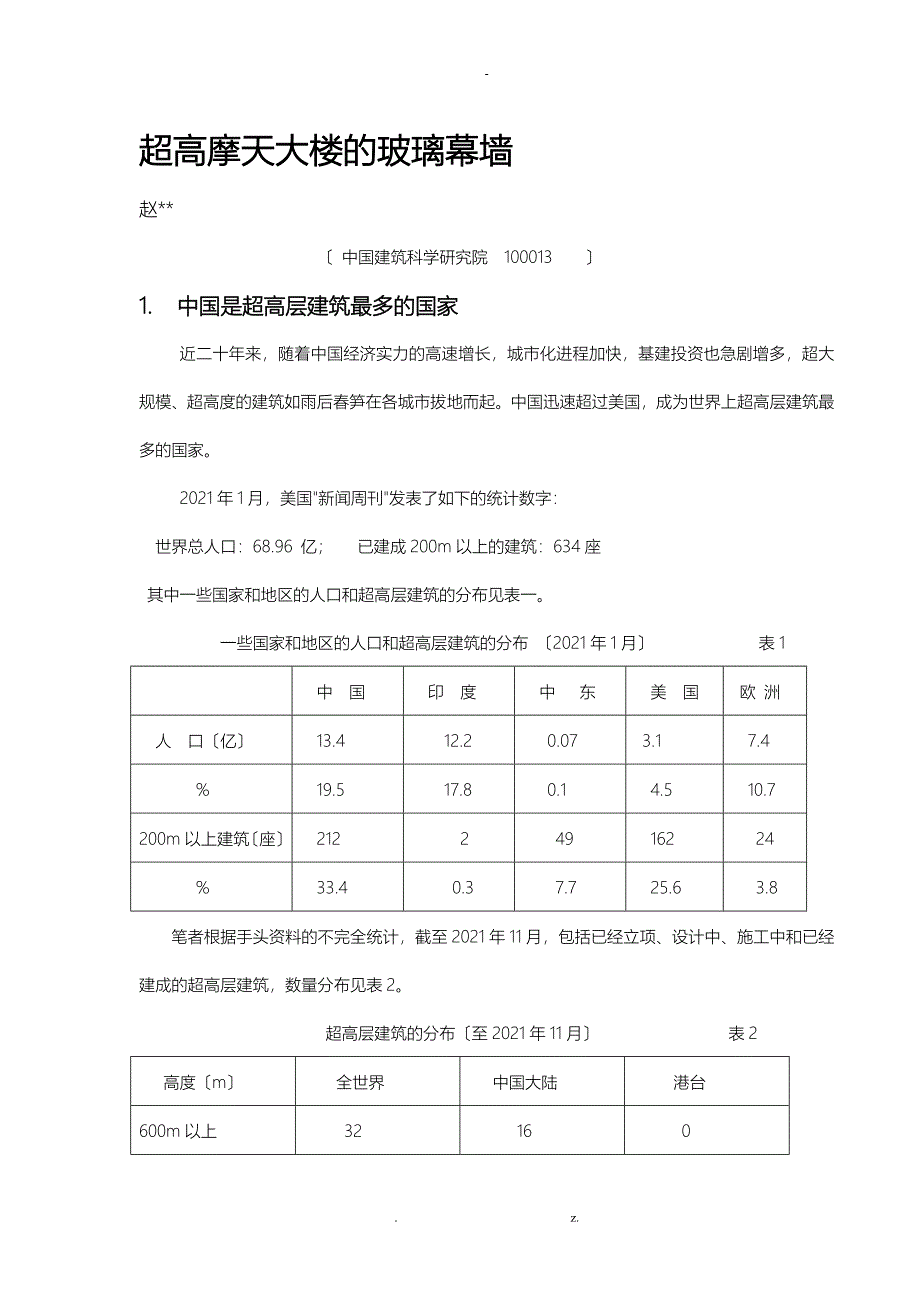

超高摩天大楼的玻璃幕墙赵** 〔 中国建筑科学研究院 100013 〕1. 中国是超高层建筑最多的国家 近二十年来，随着中国经济实力的高速增长，城市化进程加快，基建投资也急剧增多，超大规模、超高度的建筑如雨后春笋在各城市拔地而起中国迅速超过美国，成为世界上超高层建筑最多的国家 2021年1月，美国"新闻周刊"发表了如下的统计数字： 世界总人口：68.96 亿； 已建成200m以上的建筑：634座 其中一些国家和地区的人口和超高层建筑的分布见表一 一些国家和地区的人口和超高层建筑的分布 〔2021年1月〕 表1 中 国 印 度 中 东 美 国 欧 洲 人 口〔亿〕 13.4 12.2 0.07 3.1 7.4 % 19.5 17.8 0.1 4.5 10.7200m以上建筑〔座〕 212 2 49 162 24 % 33.4 0.3 7.7 25.6 3.8 笔者根据手头资料的不完全统计，截至2021年11月，包括已经立项、设计中、施工中和已经建成的超高层建筑，数量分布见表2。
超高层建筑的分布〔至2021年11月〕 表2 高度〔m〕 全世界 中国大陆 港台600m以上 32 16 0500m以上 58 34 1400m以上 111 73 3300m以上 329 228 10 由表2可见，在300m以上的超高层建筑中，无论哪一个高度，我国均占全部数量的一半以上高层建筑的迅速开展，直接带动了我国建筑幕墙行业的迅速开展2. 中国是建筑幕墙生产和使用大国建筑幕墙的应用始于19世纪末，当时只用于建筑的局部，且规模较小1851年英国伦敦为工业博览会建造的"水晶宫〞是最早出现的初级建筑幕墙；到20世纪50年代，随着建筑技术的开展，玻璃幕墙开场大规模应用于建筑外围护构造，宣告建筑幕墙时代的到来；到20世纪80年代，随着建筑幕墙技术的开展和玻璃生产工艺、加工工艺的进步，玻璃幕墙得到更广泛的应用 1981年，我国内地第一片玻璃幕墙出现在广交会的正立面；1984年，长城饭店成为第一座采用玻璃幕墙的高层建筑。
30多年以来，伴随着我国国民经济的持续快速开展和城市化进程的加快，我国建筑幕墙行业实现了从无到有、从外资一统天下到国内企业主导、从模仿引进到自主创新的跨越式开展，到 21世纪初我国已经成为建筑幕墙世界第一生产大国和使用大国 2021年，我国建筑幕墙生产量已达10000万m2，占全世界建筑幕墙总产量的85%我国现存建筑幕墙总量超过10亿m2，其中玻璃幕墙的数量超过3.5亿m2这3.5亿m2 的玻璃幕墙中，有相当大的一局部用于超高层建筑3. 玻璃是超高层建筑不可代替的墙体材料玻璃同时具备四大特点 玻璃门窗用于建筑的历史非常长远，甚至于难以考据玻璃幕墙的应用，则开场于1951年建成的纽约利华大厦，此后迅速成为高层建筑，特别是超高层建筑首选的墙体材料 玻璃作为建筑材料，同时具备四大特点：透明、高强、轻质、耐久而其他墙体材料，都不能同时具备这些特点〔表3〕 墙体材料的性能 表3 材 料 透明 高强 轻质 耐久 玻 璃 O O O O 钢板和不锈钢板 * O O O** 铝板和钛锌板 * * O O 混凝土 * * * O 砖、砌块、石板 * * * O 聚碳酸酯板 O * O * ETFE膜材 透光不透明 * O *O**— 碳素钢要采取防腐措施玻璃的透明性 玻璃是透明材料。
普通浮法玻璃的可见光透过率为80%超白玻璃是降低了玻璃中的铁元素，更加晶莹透亮，可见光透过率提升到85%以上 聚碳酸酯板〔PVC板〕的透光率可达75%~80% 薄膜材料〔如ETFE〕只能透过漫射光，透光不透明玻璃是高强轻质材料 玻璃是脆性材料，但具有很高的抗拉强度在常用墙体材料中，其抗拉强度仅次于钢材，远高于其他材料〔表4〕 墙体材料的抗拉强度和容重 表4 材 料 抗拉强度 (N/mm2) 容重 ( KN/m3) 浮法玻璃 50 25.6 钢化玻璃 180 25.6 钢 材 235 78.5 铝 型 材 108 27.1 混 凝 土 2~3 25.0 玻璃板的抗弯强度很高，特别是钢化玻璃板因此玻璃幕墙的玻璃面板很薄，通常为6mm~10mm即使采用中空玻璃或夹胶中空玻璃，面板由2层或3层玻璃组成，单位面积的重量也不过是 0.3 KN/m2 ~ 0.7KN/m2，远小于混凝土墙体的 3.5KN/m2~ 5.0KN/m2。
玻璃幕墙的重量大概相当于砖墙、混凝土墙的1/8 ~ 1/5，玻璃幕墙的轻质，使得它成为高层建筑和超高层建筑墙体材料的首选 金属板〔不锈钢板、铝板〕虽然也符合轻质墙体的要求，但是金属板不透明，不具备通透、晶莹、飘逸的质感，因而在超高层建筑中不受建筑师的青睐，很少使用3.4 没有玻璃幕墙，就没有500m以上的超高摩天大楼由于重量太大，强度较低，石材幕墙很少会在400m以上的建筑中采用同样，400m以上的超高层建筑，由于建筑艺术功能要求的因素，建筑师也不会选择采用金属板材到了500m以上,几乎清一色玻璃幕墙可以说，没有玻璃幕墙，就没有500m以上的超高摩天大楼 采用玻璃幕墙，外墙的重量大约为建筑物总重量的1/100这为建筑物高度的向上延伸创造了必要的条件例如，**环球金融中心，高度495m，建筑物总重量约为80万t，玻璃幕墙的重量为5000t，只占建筑物总重量的1/160，如果换成传统材料的外墙，墙的重量将增大至8倍，连带梁、柱、根底构造都要增大，建筑物总重量将增加10万t以上不仅建筑造价增高，而且根底和桩的设计施工都带来更多的困难 目前已建成的世界最高建筑是迪拜哈利法塔，828m；国内已构造封顶最高建筑是**中心，632m；国内正在施工最高的建筑是**平安金融中心，660m；正准备施工的最高建筑是**中南中心，729m。
这些最高建筑无一例外，全部采用玻璃幕墙4. 超白玻璃的应用4.1采用超白玻璃是减少自爆的有效途径 钢化玻璃存在自爆的可能性，超高层建筑玻璃自爆会带来很大的风险，而且建筑物很高，自爆后更换玻璃极其困难因此必须采取有效措施降低超高层建筑采用钢化玻璃的自爆率减少自爆发生的途径可以有:〔1〕采用半钢化玻璃，半钢化玻璃比钢化玻璃外表应力较低，根本上不会发生自爆；〔2〕采用钢化超白玻璃，超白玻璃所含杂质少，自爆很少发生减低自爆概率，又符合目前相关规定的最有效的途径还是采用钢化超白玻璃超白玻璃，即低铁玻璃为了超白，减低绿颜色，就得采用降铁工艺降铁的同时，镍也降了下去这样一来，硫化镍的杂质也大大减少，钢化以后，自爆率大大降低超白玻璃钢化后的自爆率可降低到万分之一，甚至更低自爆后更换玻璃代价太高昂虽然超白玻璃要比普通玻璃价格高一些〔大概30%~50%〕，但是折合到幕墙上，每平米也就贵百十来块钱不爆玻璃比什么都好玻璃一旦破裂，虽然玻璃只值几百几千元，但在几百米高空换玻璃，可能要花几十万元特别是现在兴建大量海外工程，万里之遥去换一块玻璃，实在是难以办到的4.2 钢化超白玻璃在高层建筑中的应用世界最高建筑—迪拜哈里法塔，高度为828m，采用夹层中空超白玻璃，10 万m2玻璃幕墙的超白玻璃由中国供应〔图1〕。
现在国外许多高层建筑的超白玻璃都是中国供应的〔图2〕图1 迪拜哈里法塔图2新加坡金沙大酒店**中心，632m**东塔，543m**利通，303m **高银117，592m图3我国内地局部采用超白玻璃的高层建筑5.离子性中间膜夹层玻璃5. 1 常规的PVB 夹层玻璃目前，玻璃幕墙夹层玻璃广泛采用的中间膜是聚乙烯醇缩丁醛，简称 PVB PVB使用已经有多年历史，也为幕墙行业普遍熟悉但是，这种夹胶膜最初是为汽车玻璃而开发的，不是针对建筑幕墙开发的，所以它富于弹性，比较柔软，剪切模量小，两块玻璃间受力后会有显著的相对滑移，承载力较小，弯曲变形较大PVB夹层玻璃可以用于一般玻璃幕墙，不适宜用于有高性能要求的玻璃幕墙同时，PVB夹层玻璃的外露边容易受潮开胶，PVB胶膜夹层玻璃使用时间长以后容易发黄变色，这些都是应该加以注意的5.2 离子性中间膜的特性现在，能满足建筑幕墙夹层玻璃上述性能要求的夹胶膜—离子性中间膜已经开发出来，并批量生产，商品名称为 SGP 这种夹胶膜具有许多优良的性能SGP 的剪切模量是 PVB 的50倍以上，撕裂强度比 PVB 高 5 倍SGP 夹胶后，玻璃受力时两片玻璃之间的胶层根本上不会产生滑动，两片玻璃如同一片等厚度的单片玻璃整体工作。
这样一来，承载力就是等厚度的 PVB 夹层玻璃承载力的2倍；同时，在相等荷载、相等厚度的情况下，SGP夹层玻璃的弯曲挠度只有 PVB 夹层玻璃的 1 / 4 由于承载力提高，挠度减小，玻璃厚度会相应减小有可能减少玻璃的用量约40% ，相应也减轻了幕墙的自重 SGP 间膜夹层玻璃整体性好，SGP夹胶膜的撕裂强度是PVB夹胶膜的5倍，即使玻璃万一破碎，SGP膜还可以粘结碎玻璃形成破坏后的一个临时构造，其弯曲变形小，还可以承受一定量的荷载而不会整片下坠这就大大提高了玻璃的平安性〔图4〕图4 SGP夹层玻璃即使破碎，也还有足够的剩余承载力5.3 SGP夹层玻璃在超高层建筑中的应用超高层建筑要承受大的风力、地震力和温度变化的影响，要求玻璃面板有高的承载力和刚度，而且万一破损还要有一定的剩余承载力而不会坠落SGP中间膜夹层玻璃可以很好地满足这些要求中心是目前在建最高的建筑，123层，632m高，共采用SGP夹层玻璃150000m2中心采用双层通风幕墙，外幕墙为单夹层玻璃，配置为12mm超白+1.52 SGP+12mm超白〔图5〕塔是我国已经建成最高的建筑，高度为600 m，全部56000m2玻璃幕。
