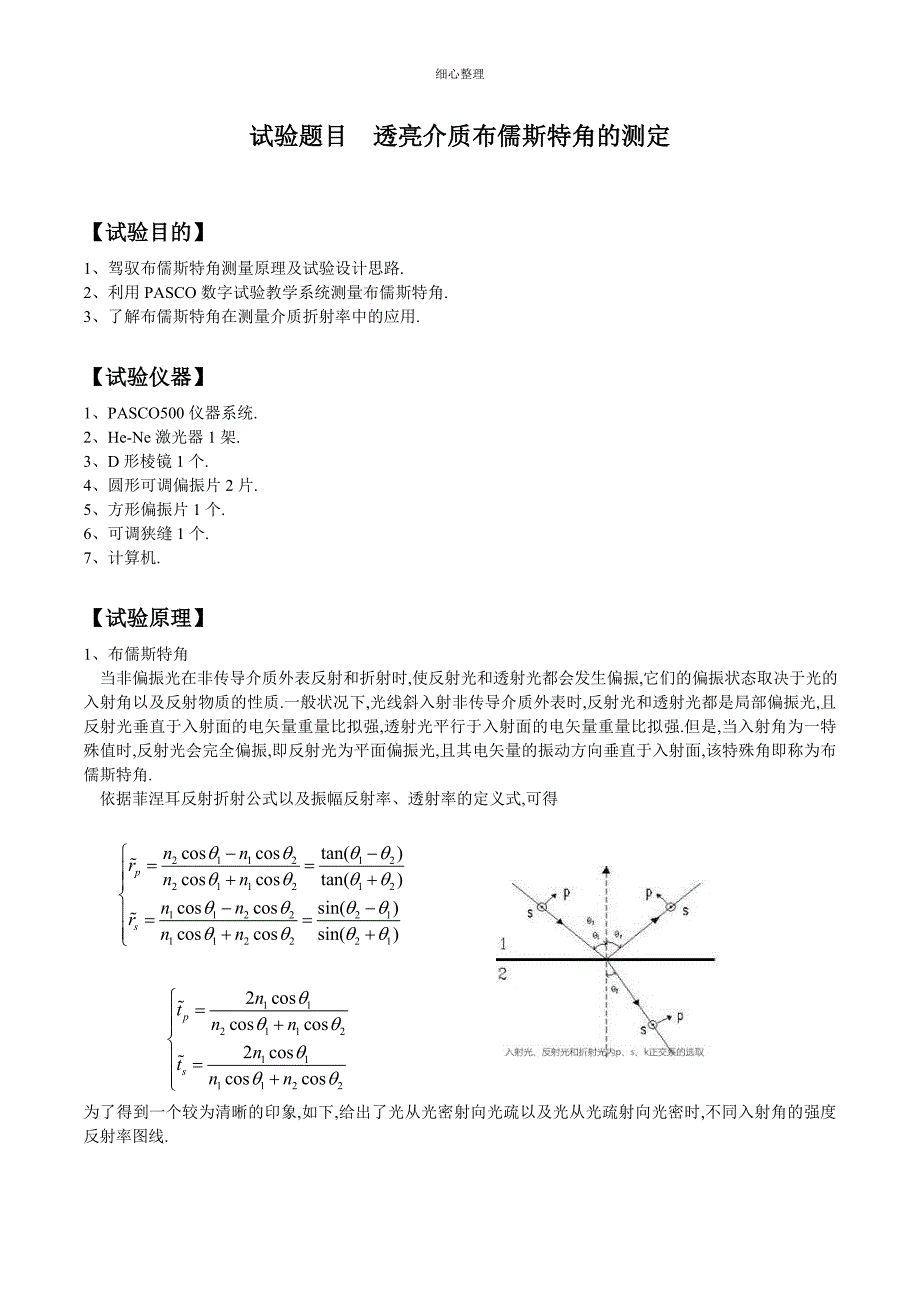

细心整理试验题目 透亮介质布儒斯特角的测定【试验目的】1、驾驭布儒斯特角测量原理及试验设计思路.2、利用PASCO数字试验教学系统测量布儒斯特角.3、了解布儒斯特角在测量介质折射率中的应用.【试验仪器】1、PASCO500仪器系统.2、He-Ne激光器1架.3、D形棱镜1个.4、圆形可调偏振片2片.5、方形偏振片1个.6、可调狭缝1个.7、计算机.【试验原理】1、布儒斯特角 当非偏振光在非传导介质外表反射和折射时,使反射光和透射光都会发生偏振,它们的偏振状态取决于光的入射角以及反射物质的性质.一般状况下,光线斜入射非传导介质外表时,反射光和透射光都是局部偏振光,且反射光垂直于入射面的电矢量重量比拟强,透射光平行于入射面的电矢量重量比拟强.但是,当入射角为一特殊值时,反射光会完全偏振,即反射光为平面偏振光,且其电矢量的振动方向垂直于入射面,该特殊角即称为布儒斯特角. 依据菲涅耳反射折射公式以及振幅反射率、透射率的定义式,可得 为了得到一个较为清晰的印象,如下,给出了光从光密射向光疏以及光从光疏射向光密时,不同入射角的强度反射率图线. 由右图可以看出,存在那么一个角度,当入射角于此时, 重量的反射率减小为零,此时,代入折射定律,可得,布儒斯特角于是, ,此关系式称为布儒斯特定律.由此还可知,假设确定介质1的折射率,只需找到对应于介质2的布儒斯特角,便可求出介质2的折射率. 又由(为折射角)可知, ,即此时,反射光与折射光相互垂直.2、布儒斯特角的测量 光以布儒斯特角入射两个介质外表时,反射光为电矢量的振动方向垂直于入射面的平面偏振光.因此,让反射光经过一个偏振器,检偏器的偏振方向垂直于入射光的偏振方向,当透射光的强度为零时,那么对应的入射角为布儒斯特角. 但试验时,由于偏振片无法完全消光、外界光照的影响等因素,透射光强度并不能减小到零.试验时,运用经过偏振片后的光强与无偏振片使得总光强的比值作为判定依据,当最小时,即可认为所对应的入射角为测量介质的布儒斯特角.【试验步骤】1、仪器摆放于调整 ①光具座的两端分别放置传感器与激光器.转动分光角盘,使转动传感器与光具座平行,此时,分光光度计盘应指在180°的位置. ②翻开激光器,调整激光器前方的调整螺丝,使激光正好打在光传感器的狭缝中心.③将偏振片转到 (保证一样的与重量),并置于传感器与激光器之间.④将偏振片放置于偏振片与激光器之间,试验时可利用偏振片调整试验光强⑤翻开计算机与型平台,将光电传感器的增益开关打到档.翻开桌面上已经编辑好的” ”文档,点击”启动”按钮,查看此时间传感器所接收到的光强大小.⑥将准直狭缝调整到”4号”,并放置在光具座的中间位置(偏振片之前).细调准直狭缝,视察屏幕上的示值,使光电传感器接收到的光强根本到达最大处. ⑦将型棱镜放置在布儒斯特角盘的阶梯上,调整布儒斯特角盘,使得激光与棱镜直线边平行(即屏幕上光传感器的示值与没有放上棱镜是根本一样). 至此,仪器调整完毕.再光具座上,仪器的摆放位置应为:激光器-个偏振片-准直狭缝-分光带盘(带有支臂来固定光电传感器)- 型棱镜-转动传感器-光电传感器.2、试验数据采集 ①重新点击中的”启动”按钮,此时默认初始位置为.调整偏振片使刚刚起先时的光强示值大于,本次试验选取值大于. ②转动光传感器使中的角度示数为,转动布儒斯特角盘,使得激光束正好被型棱镜反射到光电传感器的狭缝中心.在软件中,点击”保存”以记录此时反射光的总光强. ③将事先准备好的方形偏振片放置在光电传感器前方, 点击”保存”记录下此时反射光经过偏振片后的光照强度.回车后,查看此时的光照强度比值. ④接着转动光传感器,并重复步骤②、③.传感器在到的范围内,每次转动以为单位,在到的范围内,每次转动以为单位,小于后再以为单位转动.试验时假设光强示数小于,那么调整光电传感器上的增益按钮使光强尽量大于,但试验过程中光强不行大于. ⑤数据采集完毕后,查看各个数据所对应光照强度比值,最小处所对应的角度,即为本次试验所测得的棱镜布儒斯特角.3、试验完毕,整理整理仪器.【数据处理】本次试验的试验数据结果如下布儒斯特角试验数据表格80.03382.2016.10019.58675.06752.508.11012.97670.03342.203.7508.88665.10030.701.2103.94160.03321.900.3641.66258.03320.400.1820.89256.03316.300.1300.79854.03312.200.3142.57452.00012.800.5073.96150.00011.700.7546.44445.06710.000.9009.00040.0008.201.34016.34135.0337.951.58019.87430.2337.852.17027.643 Ratio-Angle试验散点图依据试验数据,在取值最小处,激光的入射角度为,即本次试验测得待测型棱镜的布儒斯特角依据布儒斯特定律,得到型棱镜的折射率【试验结论】1、本次试验,利用平台与数据处理软件,测得待测型棱镜的布儒斯特角约为.2、依据试验结果,利用布儒斯特定律,测得待测型棱镜的折射率.3、玻璃的确定折射率因玻璃材料配比不同应介于的范围内,但试验却测得.由可知,试验所测得的型棱镜布儒斯特角偏小了.误差分析1、本次试验在布儒斯特角存在的范围旁边是以为一个单位进展调整测量的,由此布儒斯特角测量的最小分度偏大,导致无法得到精细的布儒斯特角范围. 2、本次试验时发觉转动传感器存在某些角度测量时存在可以被感受到的空程差,即虽然在转动光电传感器,但中的角度并无变更.3、本次试验时,并没有很好地保证外界环境光强不变,同学们常常性的开关门以及用台灯照明灯等都微小地变更了传感器上的光强.【思索练习】1、利用布儒斯特角来确定丙烯酸材料的折射率,此时应当是多少?答: 丙烯酸材料由于无色无味且有毒，所以一般会在外表镶一层玻璃后再保存,故此时的应为外表玻璃的折射率,介于之间.2、当光线在水面反射时,其布儒斯特角是更大还是更小?答:依据布儒斯特定率,由于①入射角介于,随入射角而上升.②水的折射率约为小于玻璃的折射率.故当光线在水面反射时其布儒斯特角比在玻璃中来的小.。
