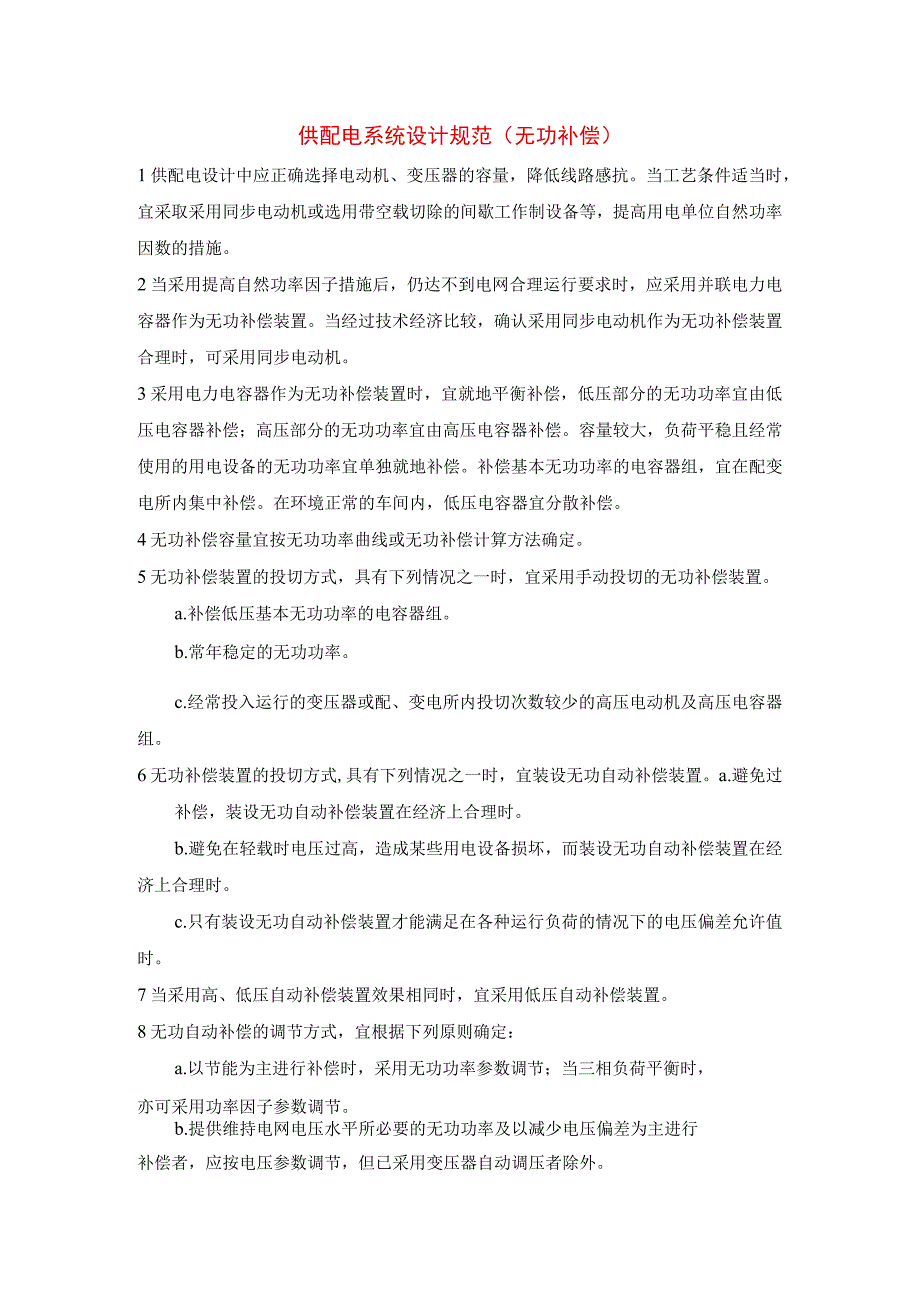

供配电系统设计规范（无功补偿）1供配电设计中应正确选择电动机、变压器的容量，降低线路感抗当工艺条件适当时，宜采取采用同步电动机或选用带空载切除的间歇工作制设备等，提高用电单位自然功率因数的措施2当采用提高自然功率因子措施后，仍达不到电网合理运行要求时，应采用并联电力电容器作为无功补偿装置当经过技术经济比较，确认采用同步电动机作为无功补偿装置合理时，可采用同步电动机3采用电力电容器作为无功补偿装置时，宜就地平衡补偿，低压部分的无功功率宜由低压电容器补偿；高压部分的无功功率宜由高压电容器补偿容量较大，负荷平稳且经常使用的用电设备的无功功率宜单独就地补偿补偿基本无功功率的电容器组，宜在配变电所内集中补偿在环境正常的车间内，低压电容器宜分散补偿4无功补偿容量宜按无功功率曲线或无功补偿计算方法确定5无功补偿装置的投切方式，具有下列情况之一时，宜采用手动投切的无功补偿装置a.补偿低压基本无功功率的电容器组b.常年稳定的无功功率c.经常投入运行的变压器或配、变电所内投切次数较少的高压电动机及高压电容器组6无功补偿装置的投切方式,具有下列情况之一时，宜装设无功自动补偿装置a.避免过补偿，装设无功自动补偿装置在经济上合理时。
b.避免在轻载时电压过高，造成某些用电设备损坏，而装设无功自动补偿装置在经济上合理时c.只有装设无功自动补偿装置才能满足在各种运行负荷的情况下的电压偏差允许值时7当采用高、低压自动补偿装置效果相同时，宜采用低压自动补偿装置8无功自动补偿的调节方式，宜根据下列原则确定：a.以节能为主进行补偿时，采用无功功率参数调节；当三相负荷平衡时，亦可采用功率因子参数调节b.提供维持电网电压水平所必要的无功功率及以减少电压偏差为主进行补偿者，应按电压参数调节，但已采用变压器自动调压者除外c.无功功率随时间稳定变化时，按时间参数调节9电容器分组时，应满足下列要求：a.分组电容器投切时，不应产生谐振b.适当减少分组组数和加大分组容量c.应与配套设备的技术参数相适应d.应满足电压偏差的允许范围10接在电动机控制设备侧电容器的额定电流，不应超过电动机励磁电流的0.9倍；其馈电线和过电流保护装置的整定值，应按电动机一电容器组的电流确定11高压电容器组宜串联适当参数的电抗器低压电容器组宜加大投切容量或采用专用投切接触器当受谐波量较大的用电设备影响的线路上装设电容器组时，宜串联电抗器。
