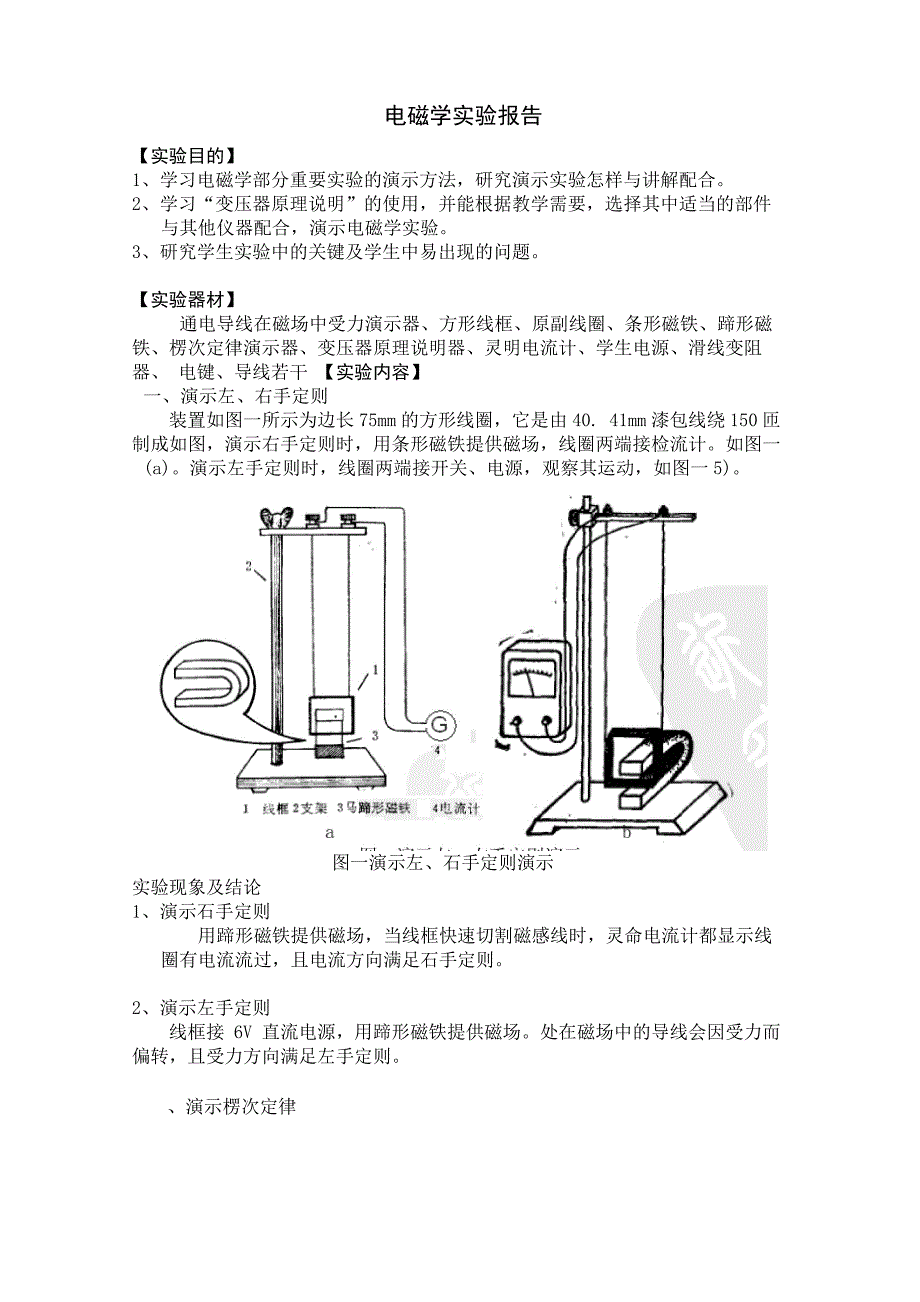

电磁学实验报告【实验目的】1、学习电磁学部分重要实验的演示方法，研究演示实验怎样与讲解配合2、学习“变压器原理说明”的使用，并能根据教学需要，选择其中适当的部件 与其他仪器配合，演示电磁学实验3、研究学生实验中的关键及学生中易出现的问题实验器材】通电导线在磁场中受力演示器、方形线框、原副线圈、条形磁铁、蹄形磁 铁、楞次定律演示器、变压器原理说明器、灵明电流计、学生电源、滑线变阻器、 电键、导线若干 【实验内容】一、演示左、右手定则装置如图一所示为边长75mm的方形线圈，它是由40. 41mm漆包线绕150匝 制成如图，演示右手定则时，用条形磁铁提供磁场，线圈两端接检流计如图一(a)演示左手定则时，线圈两端接开关、电源，观察其运动，如图一5)图一演示左、石手定则演示实验现象及结论1、演示石手定则用蹄形磁铁提供磁场，当线框快速切割磁感线时，灵命电流计都显示线 圈有电流流过，且电流方向满足石手定则2、演示左手定则线框接 6V 直流电源，用蹄形磁铁提供磁场处在磁场中的导线会因受力而 偏转，且受力方向满足左手定则演示楞次定律1、用条形磁铁插入或抽出线圈实，验装置如图二（a）所示' 2 紀曲实验：劃阂图!InllllHIIIIII册楞次定律演示2敏电流计指针偏转方向和电流流入方向 酌关系，并做上标记。
按图二（a）连好电路将条形磁铁插入线圈中，并记住 线圈中磁场方向和磁通量的变化情况（增多还是减少），与此同时，观察电流计指 针偏转方向，由它定出线圈中感生电流I方向，并判断出I产生磁场的方向,感感最终得出 I 的磁场对原磁通的变化起的作用感经实验得出以下结果实验方式穿入线圈的原磁通I的方向感I磁场方向 感与原磁场方向 的关系I的磁场对感原磁通的变化 起的作用原磁场 的方向磁通变 化情况N极插人向下，增加由a到b反向阻碍N极抽出向下，减少由a到b同向阻碍S极插人向上，增加由b到a反向阻碍S极抽出向上，减少由b到a同向阻碍由此可知，1感的磁场总是阻碍原磁通的变化2、用通电线圈代替条形磁铁插入或抽出线圈，实验装置如图二（b）所示 将通电线圈看作一个磁铁，由此实验可以得出与1相同的结论副AHb3、用如图二（c）所示实验仪器验证楞次定律图二（c）楞次定律演示将磁棒插入闭合铝环，环后退，抽出磁棒时，铝环跟随运动，说明环内感生 电流研产生的磁场，总是反抗两者的相对运动对不闭合的铝环，不产生感生电 流，铝环也不动C IE与线圈匝数的关系三、变压器原理说明器的使用1、演示电压与线圈匝数的关系，实验电路如图三（a）4002(K)fl週三（a）演示电将两个纟线圈逃入U形铁芯柱上，用压板固定。
取0一400匝线圈接低压电源 交流输出档（16—24V）作为初级；取0—200匝（降压）及0—800匝（升压）的线圈 作为次级V和V最好选用两个对同一交流电压测量读数尽量接近的电压表12调节低压电源电压，选取几组U及U以验证U1 = n1 2 U n22初级U (400)14681012次级U (200)223456次级U (800)2812162024由表中数据可看出初级线圈和刺激线圈电压U及U能很好的满足U1 = n1 2 U n222、演示电流与线圈匝数的关系实验电路如图三（b）图三（b）演示电流与线圈匝数的关系取0—200 匝线圈接低压电源交流输出档作为初级，取 0—100 匝（升流）及 0—400匝（降流）作为次级电路如图三（b）所示A及A是两个对同一交流电12流强度的测量读数尽量接近的电流表实验中，电流表A2直接作为变压器次级负载实验步骤与变压实验相同选取A及A的几组对应读数以验证Ii n21 2 I n21由于电流表故障，所测数据与理论偏差很大 3、演示自感（1）试验装置如图四（a）、（b）（a）通电自感 （b）断电自感图四 演示自感实验现象： 与电阻串联的灯泡先亮，与电感串联的灯泡后亮。
断电时，因自感电动 势，灯泡会更亮后再熄灭（实验现象并不明显） 结论：自感电动势的方向总是阻碍原先线圈中电流的变化4 演示跳环 用套在软铁棒上的小铝环跳起或吸引的现象（如图五），验证楞次定 律闭合开关，在电路被接通的瞬间，螺线管内电流增强，磁场也增强，将 在铝环中产生感生电流，实验表明：感生电流所引起的磁场，与上述磁场 方向相反，沼环受排斥而跳起图五 演示跳环5 演示阻尼摆： 演示金属摆在强磁场作用下感应形成涡流，又由涡流的磁效应，阻碍摆的运 动用万用变压器的铁芯并圈中通以直流电形成强磁场图六b阻尼摆让金属板制成的摆在磁极的间隙中通过，观察摆受阻尼运动减慢的情况，与 自然摆动（断电）时进行对比用梳形金属片作摆，观察切断涡流减少阻尼的运动情况现象：两种摆在磁场中运动都会受阻，但金属板影响更大因为梳形摆将 涡流限制在很小的范围，故受力也越小6、演示感应灯图七 演示感应灯将条形铁扼竖直放在 U 形铁芯的一个芯柱上，再套入—800 匝的线圈，通过 开关接入 220V 交流电源线圈接通电源后，将感应灯从条形铁辆的上方逐步套 入铁芯，则小灯泡亮度逐渐增强当小灯到达底部时，小灯甚至会被烧坏。
