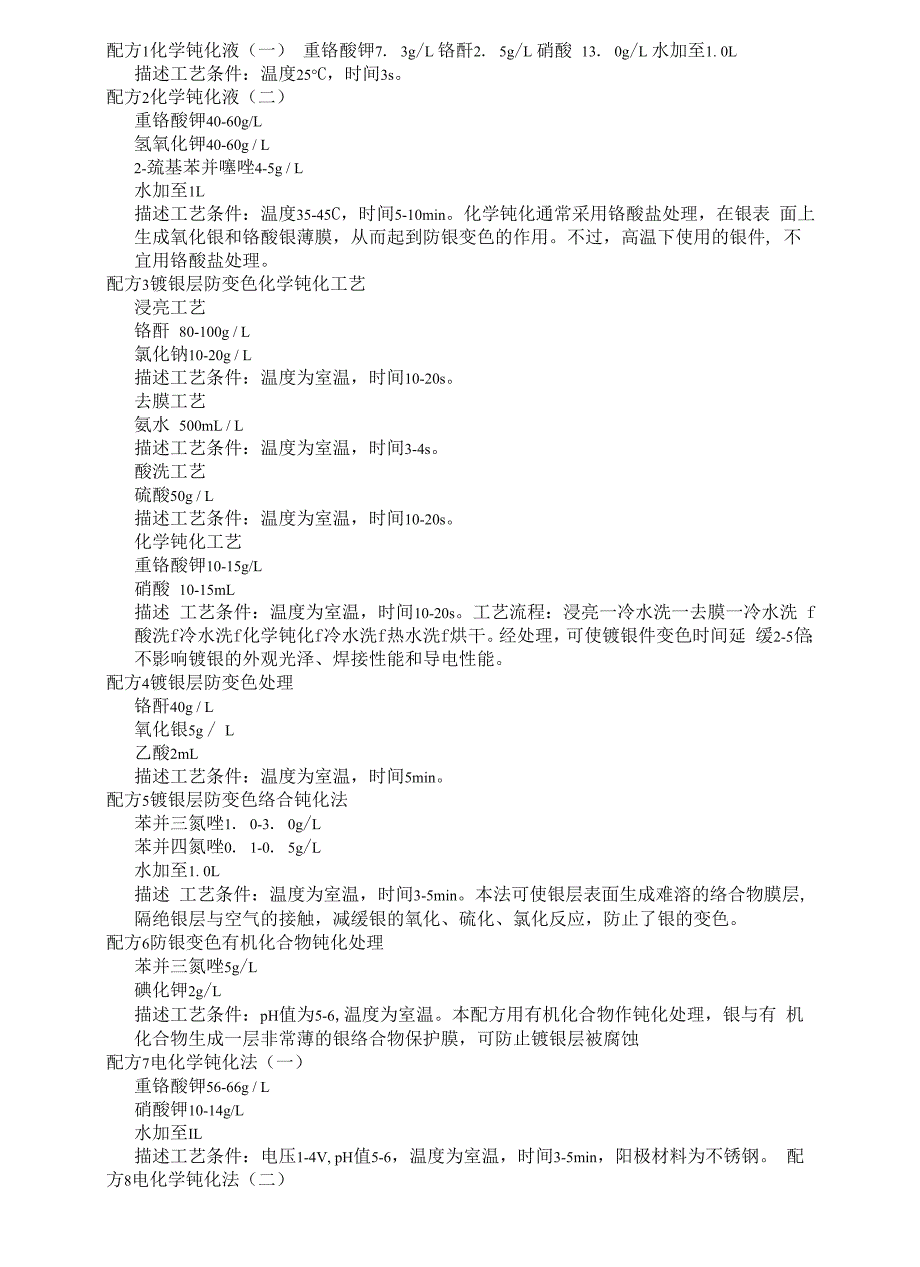

配方1化学钝化液（一） 重铬酸钾7. 3g/L 铬酐2. 5g/L 硝酸 13. 0g/L 水加至1. 0L描述工艺条件：温度25°C，时间3s配方2化学钝化液（二）重铬酸钾40-60g/L氢氧化钾40-60g / L2-巯基苯并噻唑4-5g / L水加至1L描述工艺条件：温度35-45C，时间5-10min化学钝化通常采用铬酸盐处理，在银表 面上生成氧化银和铬酸银薄膜，从而起到防银变色的作用不过，高温下使用的银件, 不宜用铬酸盐处理配方3镀银层防变色化学钝化工艺浸亮工艺铬酐 80-100g / L氯化钠10-20g / L描述工艺条件：温度为室温，时间10-20s去膜工艺氨水 500mL / L描述工艺条件：温度为室温，时间3-4s酸洗工艺硫酸50g / L描述工艺条件：温度为室温，时间10-20s化学钝化工艺重铬酸钾10-15g/L硝酸 10-15mL描述 工艺条件：温度为室温，时间10-20s工艺流程：浸亮一冷水洗一去膜一冷水洗 f酸洗f冷水洗f化学钝化f冷水洗f热水洗f烘干经处理，可使镀银件变色时间延 缓2-5倍；不影响镀银的外观光泽、焊接性能和导电性能配方4镀银层防变色处理铬酐40g / L氧化银5g / L乙酸2mL描述工艺条件：温度为室温，时间5min。
配方5镀银层防变色络合钝化法苯并三氮唑1. 0-3. 0g/L苯并四氮唑0. 1-0. 5g/L水加至1. 0L描述 工艺条件：温度为室温，时间3-5min本法可使银层表面生成难溶的络合物膜层, 隔绝银层与空气的接触，减缓银的氧化、硫化、氯化反应，防止了银的变色配方6防银变色有机化合物钝化处理苯并三氮唑5g/L碘化钾2g/L描述工艺条件：pH值为5-6,温度为室温本配方用有机化合物作钝化处理，银与有 机化合物生成一层非常薄的银络合物保护膜，可防止镀银层被腐蚀配方7电化学钝化法（一）重铬酸钾56-66g / L硝酸钾10-14g/L水加至IL描述工艺条件：电压1-4V, pH值5-6，温度为室温，时间3-5min，阳极材料为不锈钢 配方8电化学钝化法（二）重铬酸钾56g/L氢氧化钾22g/L硝酸钾12g/L水加至1L描述 工艺条件：电流密度2A/dm2, pH值8-9,温度30°C，时间20min,阳极材料为铅 配方9电化学钝化法（三）重铬酸钾20-40 g/L氢氧化钾20-40g / L碳酸钾30-45g / L水加至1L描述 工艺条件：电流密度0. 8A / dm2，温度为室温，时间15s,阳极材料为不锈钢。
电 化学钝化处理是在钝化液中以镀银件为阴极通以电流，使银表面形成一层钝化膜镀银 件还可以在氯化物溶液或碱性溶液中进行阳极钝化处理，也能得到一层抗变色保护膜， 其主要成分是氧化高银和氧化银•本配方也可用于化学钝化，将即镀银零件放在铝制网 筐里，放在钝化液中浸泡lmin即可配方10镀银层防变色电解钝化法铬酸钾30g/L碳酸钾10g/l水加至1L描述 工艺条件：pH值10?11,温度为室温，时间3-5min，电流密度0. 5-2. 0A / dm2, 阳极为不锈钢板配方11防银变色电泳沉积法（一）硫酸铍 2. 3-3. 0g/L氢氧化铵适量水加至1. 0L描述 工艺条件：电流密度0. 05A/dm2, pH值5. 7-5. 8,时间3?5min，温度为 室温，阳极材料为不锈钢配方12防银变色电泳沉积法（二）氢氧化铝0. 8g/L重铬酸钠或重铬酸钾25. 0-35. 0g/L明胶2. 5g/L水加至1. 0L描述工艺条件：电流密度0. 05-1A/dm2, pH值3-4,时间1-2min,温度10-35C, 阳极材料为不锈钢电泳沉积是在电泳的影响下，第二和第三族的金属如Be、 Al或Ca等，以金属氧化物或氢氧化物胶体的形式（常带有一定的正电荷）在电场 作用下移向阳极，使胶体的稳定性受到破坏，导致胶体核心凝聚沉积在镀银层上， 从而形成一层致密的薄膜，能有效地防止银层变色。
但也因此提高了接触电阻， 使焊接性变差配方11、配方12是两个类型的电泳沉积工艺配方配方13银层表面电镀钯防变色二氯二氨合钯20?40g / L氯化铵10-20g / L 氨水 40-60g / L 游离氨水4-6g / L 水加至1L描述 工艺条件：温度18-40°C，电流密度0. 25A / dm2，时间5-30min电镀钯采 用不锈钢阳极，pH值为9配方14银层表面电镀钯镍防变色氯化钯20g / L氨基磺酸镍10g/L氨水 75-80g / L水加至1L描述 工艺条件：温度35-45C,电流密度0. 8-1A/dm2在银表面镀一层贵金属 如金、钯、铑、铂及其合金等，能有效防止银层变化但成本高，工艺比较复杂 当铜基体上镀银时，需加中间隔离层（如镍），其厚度大致为（0.75-1.7）x10-2p m 否则铜扩散至银表面，生成黑色氧化铜而使银层变黑银基合金中，当添加的另 一金属含量低于10%时，该合金对防银变色的作用不大电镀钯镍采用高纯石墨 阳极，pH值为8-9配方15镀银层防变色处理（保护剂法）DJB—823 保护剂 10g/L120#汽油 600mL / L正丁醇 400mL / L描述 工艺条件：温度为60C，时间为1-2min。
工艺流程：镀银件一冷水洗一出 光f冷水洗f脱膜f冷水洗f酸洗f冷水洗f化学钝化f冷水洗f热水洗f烘 干一浸涂DJB--823保护剂一甩干一烘干（120C、0. 5h）浸涂2-5》m厚DJB—823 保护剂的镀银接插件可提高使用寿命，抗变色能力可提高2-5倍且不影响其焊 接性能和导电性能配方16镀银层防变色处理（有机涂层保护法）松香25%101环氧树脂25%地蜡20%聚苯乙烯30%描述将松香研磨成粉，与称好的环氧树脂混合，在不锈钢容器内加温至150-180C，再加入地蜡和聚苯乙烯，升温至250C，使其熔化冷却后生成黄色 固体，将配料研细，制成5%的甲苯溶液备用在镀银层表面涂上一层薄而透明 的上述涂层，可使银层与空气隔绝并封闭孑L隙，形成透明的保护膜且不影响 导电性能配方17延缓银层变色的浸涂液磷硅酸钛一银（TPS?Ag） 100mL三氯甲烷（或三氯乙烷）900mL描述 在清洁干燥带盖的铝、陶瓷、不锈钢、玻璃容器中，注入需要量的TPS?As 和三氯甲烷（或三氯乙烷），用玻璃棒搅拌均匀即可使用操作需在通风下进行， 使用后立即加盖密闭工艺流程：将镀银零件清洗干净，彻底干燥后室温下浸入 TPS?Ag槽液中1-2min，并经常抖动；取出自然干燥或吹干；包装。
若能在镀银 后先进行阴极电解钝化再浸涂TPS?Ag，其防银变色效果更好配方18防止金、银制品变色的药剂正十六烷基硫醇2x10-4%壬基酚聚氧乙烯（9）醚0.07%异丙醇5.00%水加水至100%描述用本配方药剂处理后的金、银或他们的合金制品，可防止变色欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
