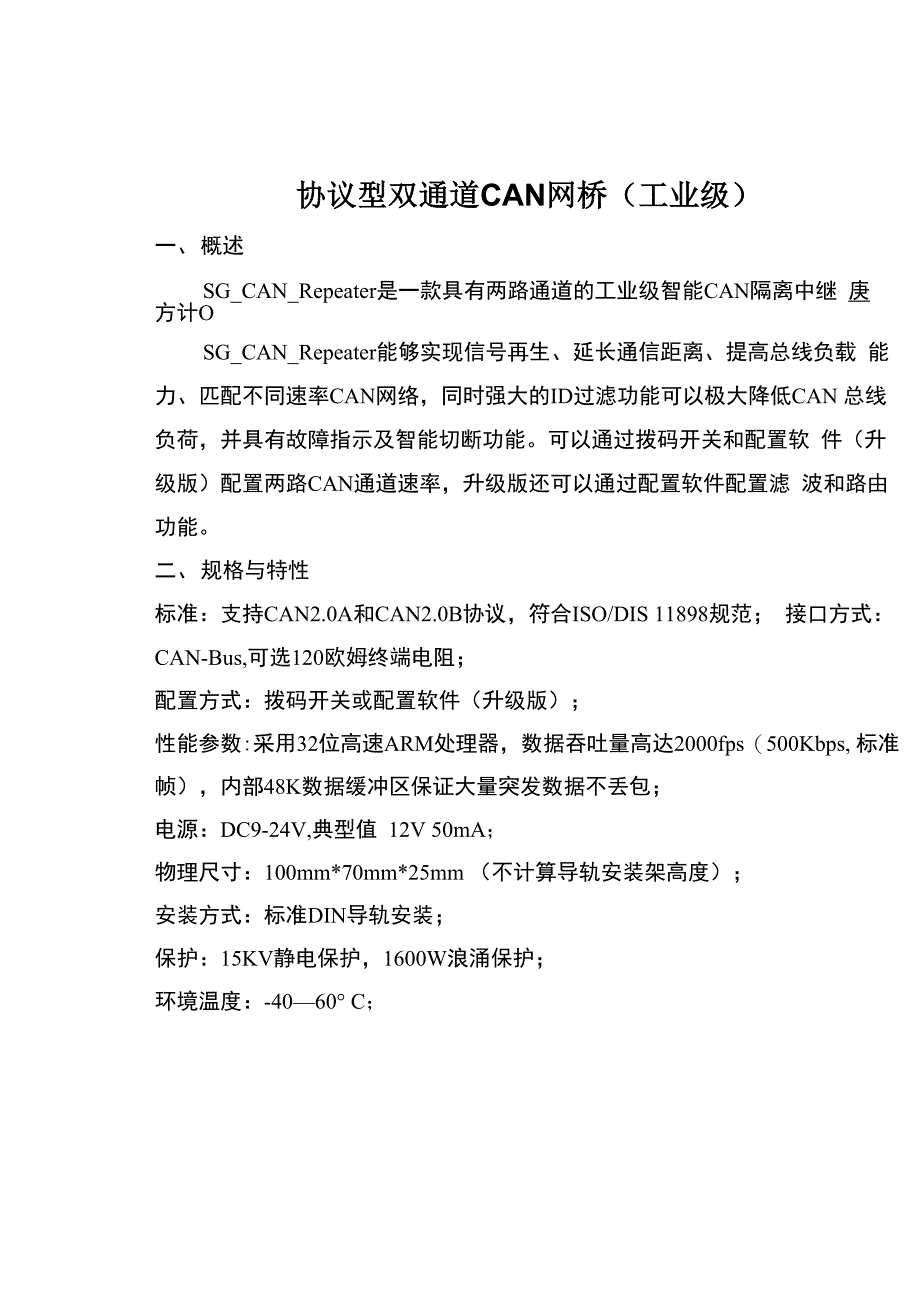

协议型双通道CAN网桥（工业级）一、 概述SG_CAN_Repeater是一款具有两路通道的工业级智能CAN隔离中继 庚 方计OSG_CAN_Repeater能够实现信号再生、延长通信距离、提高总线负载 能力、匹配不同速率CAN网络，同时强大的ID过滤功能可以极大降低CAN 总线负荷，并具有故障指示及智能切断功能可以通过拨码开关和配置软 件（升级版）配置两路CAN通道速率，升级版还可以通过配置软件配置滤 波和路由功能二、 规格与特性标准：支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898规范； 接口方式：CAN-Bus,可选120欧姆终端电阻；配置方式：拨码开关或配置软件（升级版）；性能参数:采用32位高速ARM处理器，数据吞吐量高达2000fps（500Kbps, 标准帧），内部48K数据缓冲区保证大量突发数据不丢包；电源：DC9-24V,典型值 12V 50mA；物理尺寸：100mm*70mm*25mm （不计算导轨安装架高度）；安装方式：标准DIN导轨安装；保护：15KV静电保护，1600W浪涌保护；环境温度：-40—60° C；MB： 130.722.080.83存储温、湿度：-40-—80° C 5%—90%o三、 典型应用(1) 当两个不同速率CAN网络需要连接时，利用CAN网桥两路CAN 接口分别配置相应CAN通道波特率，实现连接。
2) 当设备间通过CAN总线相互通信，但通信距离超过了 CAN总线的 距离限制时，利用CAN网桥的中继功能，实现信号再生，保证CAN网络 的安全稳定3) CAN总线数据量较大，需要有选择的收发CAN信息时，利用CAN 网桥滤波和路由功能(升级版)减轻CAN总线负荷四、 LED状态Power：电源状态指示，接通电源LED点亮；CAN1： CAN通道1发送数据时LED点亮；CAN2： CAN通道2发送数据时LED点亮；ERR：有一路CAN通道错误值达到255时，此路进入关闭状态LED点亮五、 装箱清单使用说明书一份(销售日期，作为保修的依据二CAN网桥一个、lOPin接 线端子一个、USB线一根邙艮升级版)六、 注意事项软件配置时务必保证起始ID和结束ID与CAN帧类型一致，详见配置说明拨码开关或软件配置都需要重新上电生效如需滤波路由拨码开关必须拨到PC,详见配置说明配置说明：本产品分为普通版和升级版，普通版的USB 口不能使用，即不可以通 本产品已内置1 20欧姆终端电阻，如需接入短路相应接口即可 模块不用时候应该用注意防潮、防尘CAN2从高位到低位为四位二进制数，分别代表不同波特率，ON为1, OFF 为0与波特率对应关系如右图所示，其他值默认20Kbps。
S/PCCAN1CAN2ON高位低位高位低位OFF1）把单路开关S/PC拨到S，即根过软件进行配置也没有滤波和路由功能拨码开关配置：用来配置两路CAN通道波特率软件配置：用来配置两路CAN通道波特率和滤波路由功能1）把单路开关S/PC拨到PC,即根据PC软件进行配置据拨码开关进行速率配置拨码开关（从高位到低位）波特率00015Kbps001010Kbps001120Kbps010025Kbps010150Kbps0110100Kbps0111125Kbps1000250Kbps1001500Kbps2）两个四路拨码开关CAN1，双通道GAN网桥转换万向|取向转发3N通道1配置波特率20Kbps标准帧起始ID DOOOOOOO (HEX) 标准帧结束ID DOOOOOOO (HEX) 扩展帧起始ID 00000000 (HEX) 扩展帧结束ID DOOOOOOO (HEX)接收标淮帧□使能标谁帧过滤接收扩展帧□使能扩展帧过滤CANiiit2E 置波特率20Kbps 标准帧起始ID 标准帧结束ID 扩展帧起始ID 扩展帧结束ID接收标椎帧□使能标准帧过滤0接收扩展帧□使能扩展帧过涯配置CAN_H 和 CAN_L 分别接 CAN 总线的 CAN_H、CAN_L。
典型应用：CAN Bus 1CAN Bus 2CAN网桥3） 选择设备对应的串口号并打开串口4） 设置转换方向、CAN波特率、ID起始、ID结束、并选择是否使能接收 和启用过滤功能，部分功能只有使能相关配置才能选择或填写注意：起始和结束ID要与CAN帧类型一致，标准帧低11位（二进制）有 效 0x001-0x7FF,扩展帧低 29 位（二进制）有效 OxOOOOOOOl-OxlFFFFFFF 接线说明：VIN+、VIN-分别接电源正负极，9-24V,典型值12V、50mA；Res+、Res-是120欧姆终端电阻使能端，如需120欧姆电阻直接短路这两 个端口即可，内置120欧姆电阻；天津汽海新［X三格由子科打有限公司2）通过附送 USB 线连接电脑和设备（此时不需接电源）选择设备型号为。
