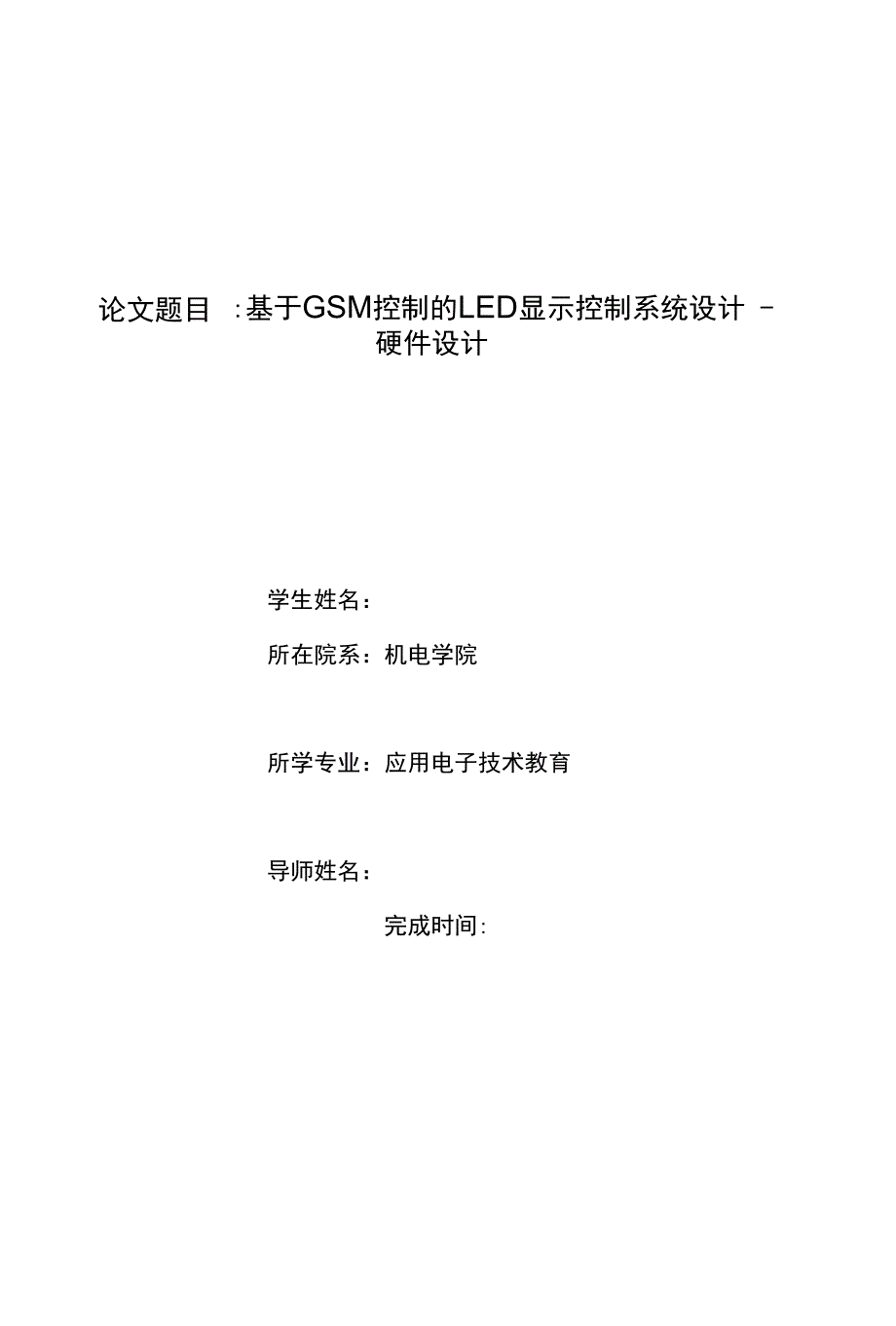

论文题目:基于GSM控制的LED显示控制系统设计 -硬件设计学生姓名：所在院系：机电学院所学专业：应用电子技术教育导师姓名：完成时间:要文中探讨了采用GSM短消息作为数据传输媒介实现远程控制LED显示屏的 可行性，给出了采用TC35i模块、STC89C516RD+单片机和GT23L32S4W字库 芯片构成的远程控制LED显示屏的设计方案，并详细介绍了远程控制LED显示 屏的硬件组成和软件的工作流程文章重点阐述了 STC89C516RD+单片机和 TC35i模块的接口、TC35i的特点和主要功能、AT指令的应用、短信PDU编解码在单片机上的实现，字库芯片的应用，LED显示屏与单片机通信接口等该 系统单片机STC89C516RD+通过标准串口经电平变换与TC35i模块相连，完成 对TC35i模块的初始化和短消息的数据收发功能，同时使用I/O 口设计下位机HUB08接口与LED显示屏相连，完成单片机与LED点阵显示屏的信息传递关键词 :TC35i Modem , STC89C516RD+ , AT 指令，PDU 编解码，LED 显示 屏，HUB08 接口，GT23L32S4WThe LED display screen Hardware design based on GSM modemAbstractIn the article discussed has used the GSM short news to realize the remote control LED display monitors feasibility as the data transmission medium, gave has used the TC35i module, the STC89C516RD+ single chip and GT23L32S4W the fonts chip constitution remote control LED display monitors design proposal, and introduced the remote control LED display monitors hardware composition and softwares work flow in detail. The article elaborated with emphasis the STC89C516RD+ single chip and the TC35i modules connection, the TC35i characteristic and the major function, AT instructions application, short note PDU arranges the decoding on monolithic integrated circuits realization, the fonts chip application, the LED display monitor and the monolithic integrated circuit correspondence connection and so on. This system monolithic integrated circuit STC89C516RD+ is connected through the standard serial port after the level transformation and the TC35i module, completes to the TC35i module initialization and the short news data receiving and dispatching function, simultaneously uses I/O the mouth design lower position machine HUB08 connection and the LED display monitor is connected, completes the monolithic integrated circuit and the LED lattice display monitors information transmission.key word： TC35i the Modem, STC89C516RD+, AT instruction, PDU arranges the decoding, the LED display monitor, the HUB08 connection, GT23L32S4W目录1绪论 2设计要求 3方案论证 3」整体方案选择 13.2 GSM模块的选择 23.3汉字字库选择 33.4LED显示屏控制方法选择 34系统总体框图 45单片机外围器件的设计 55」电源电路 55.2单片机主控制电路 6521 SoC 型单片机 STC89C516RD+ 65.2.2 单片机 STC89C516RD+I/O 接口电路 75.3短信模块 8531 TC35i的控制简介 85.3.2 AT指令的介绍 95.3.3 TC35i的连机方法 95.3.4单片机与TC35i的硬件接口 115.4实时时钟电路 125.5存储电路 135.6字库电路 135.6.1字库电路芯片介绍 135.6.2字库电路 145.7LED点阵显示屏电路 165.7」LED点阵显示屏 165.7.2 LED显示屏接口电路 175.8看门狗电路 186结束语 19谢辞 20参考文献 21附图整体电路图 221绪论基于移动通信网络的服务功能正向工业控制和遥控领域扩展。
为了适应这种 需要，西门子公司推出新一代TC35i型无线通信GSM模块，特别适用于控制中 心与终端设备距离很远或不便采用有线通信介质的场合该系统由控制中心和若 干显示屏组成，控制中心实时将最新信息发送到各显示屏，构成控制中心与显示 屏端的通信链路同时，上海集通数码科技有限公司是专业从事汉字信息领域输 入输出产品、片载系统SoC(System on Chip)和嵌入式软件的研发和生产,是中文 信息处理技术的领军企业，促进我国的信息行业发展迅速，其生产的 GT23L32S4W是一款内含11X12点阵、15X16点国标汉字(含有国家信标委合 法授权)及ASCII字符作为主要平面显示媒介的LED显示屏的作用也越练越 广泛，相关的从业人员也会越来越紧缺但同时应该清楚的认识到我国的LED 技术虽然发展迅速但和世界先进水平还有一定的差距本文详细地叙述了基于西 门子公司的TC35i型GSM模块的无线LED显示屏的设计过程文中探讨 了采用GSM短消息作为数据传输媒介实现远程控制LED显示屏的可行性出 了采用TC35i模块、STC89C5I6RD+单片机和GT23L32S4W字库芯片构成的远 程控制LED显示屏的设计方案，并详细介绍了远程控制LED显示屏的硬件组成 和软件的工作流程。
文章重点阐述了 STC89C516RD+单片机和TC35i模块的接口、TC35i的特点和主要功能、AT指令的应用、短信PDU编解码在单片机上的 实现，字库芯片GT23L32S4W的应用，LED显示屏与单片机通信接口等该系 统单片机STC89C516RD+通过标准串口经电平变换与TC35i模块相连，完成对 TC35i模块的初始化和短消息的数据收发功能，同时使用I/O 口设计下位机 HUB08接口与LED显示屏相连，短信LED屏幕系统，由短信LED屏幕和 短信发送端组成非常适合远距离群发信息，具有成本低，维护简单，速度快等 特点2设计要求(1 )短信模块与计算机通讯接口电路设计2 )单片机STC89C516RD+与LED屏幕显示接口电路设计3 ) LED显示控制和显示屏字库的获取及存储技术3方案论证3.1整体方案选择方案一：基于ARM的嵌入式系统与GSM模块构成的系统由于ARM处 理器的功能强大，资源丰富，因此使用这种方案可以使系统功能近乎完美，并且 由于使用了操作系统，应用程序的设计会变得简单可靠但是这种方案成本较高， 同时使用的嵌入式操作系统也会占用一部分额外的硬件资源，这样会大大的提高 开支。
目前情况下我们不考虑这种方案方案二：SoC型单片机与GSM模块构成的系统目前SoC型单片机已非常 普遍，基于51内核的SoC型芯片也有众多供应厂商例如，国内宏晶科技的STC 系列，Cyganl公司的C8051系列这些单片机都有丰富的片上资源，一般都不 需要外扩其他器件就可以构成一个完整的系统片上系统的优点在于减小了布线 的麻烦，提高了系统的整体性能，并且它的价格低廉，经济实惠，因此我们选用 方案二3.2 GSM横块的选择本设计中GSM模块是该系统中的核心部分，正确选择合适GSM模块决定 着整个项目设计的成败目前GSM模块有众多供应商提供，我们有以下几种常 用的GSM模块进行选择，以便选择合适的方案方案一：采用MZ28模块MZ28模块是中兴通讯推出的GSM无线双频调 制解调器，主要为语音传输、短信发送和数据业务提供无线接口MZ28集成了 完整的射频电路和GSM的基带处理器，特别适合于迅速开发基于GSM无线网 络的无线应用产品带有人机接口( MMT )界面的应用产品内部与MZ28的通讯 可通过标准的串行接口( RS232 )进行MZ28使用简单的20-PIN ZIP插座与用 户自己的应用系统相连，此ZIP连接方式提供开发所需的数据通信、音频和电源 等接口信号。
MZ28可以作为无线引擎，嵌入到用户自己的产品当中，用户可以 用单片机或其他CPU的UART 口，使用相应的AT命令，对模块进行控制，达 到使其产品可以轻松进入GSM网络的目的方案二：獅 TC35i模块o TC35i是西门子公司推出的新一代无线通信GSM 模块自带MAX232通讯接口，可以方便地与PC机、单片机连机通讯可以快 速、安全、可靠地实现系统方案中的数据、语音传输、短消息服务(Short Message Service )和TC35i模块的工作电压为3.3—5.5V ,可以工作在900MHz和 1800MHz两个频段，所在频段功耗分别为2W ( 900M )和1W ( 1800M \模块 有AT命令集接口，支持文本和PDU模式的短消息、第三组的二类、以及 2.4k , 4.8k , 9.6k的非透明模式此外，该模块还具有簿功能、多方通话， 漫游检测功能，常用工作模式有省电模式、IDLE、TALK等模式通过独特的 40引脚的ZIF连接器，实现电源连接、指令、数据、语音信号、及控制信号的双 向传输通过ZIF连接器及50Q天线连接器，可分别连接SIM卡支架和天线TC35i模块主要由GSM基带处理器、GSM射频模块、供电模块（ASIC \闪存、 ZIF连接器、天线接口六部分组成。
作为TC35i的核心，基带处理器主要处理GSM终端内的语音数据信号，并涵盖了蜂窝射频设备中的所有的模拟和数字功 能在不需要额外硬件电路的前提下，可支持FR、HR和EFR语音信道编码其它功能介绍可参见相关资料有以上几个方案我们进行比较，我们发现TC35i有众多的用户，资料介绍比 较全面详细网络上也有很多电子爱好者、工程师对TC35i比较感兴趣，讨论的 话题比较多，更有很多调试笔记等可以。
