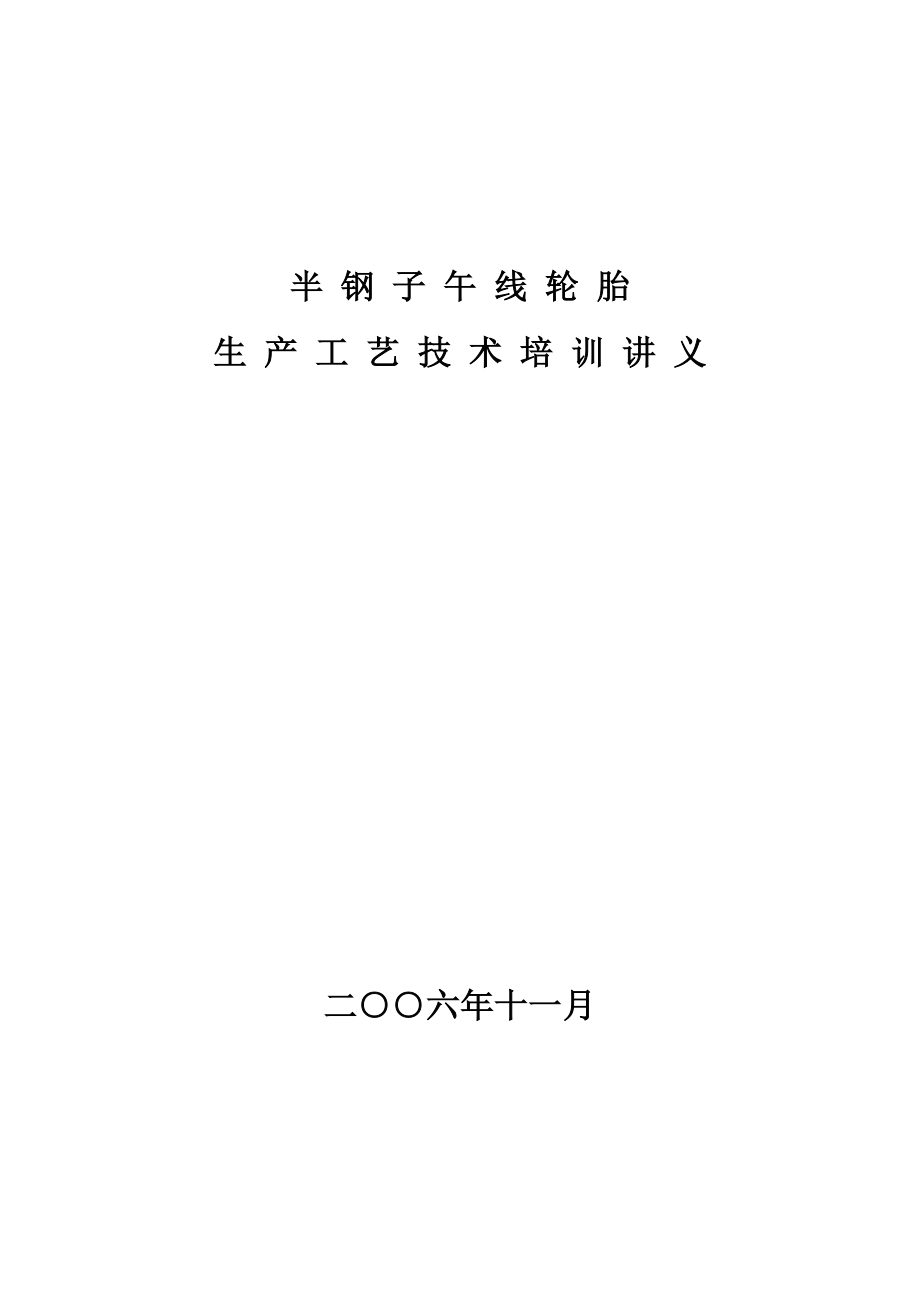

半 钢 子 午 线 轮 胎生 产 工 艺 技 术 培 训 讲 义二○○六年十一月目 录第一章 轮胎的作用 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2第二章 轮胎的分类及常用术语 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2第三章 子午胎的优越性 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 8第四章 轮胎规格表示方法 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 9第五章 轿车子午线轮胎的基本结构 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10第六章 轿车子午线轮胎成品质量要求 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 12第七章 生产工艺条件 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 14第八章 半钢子午线轮胎生产工艺流程 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 15第九章 原 材 料 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 16第十章 炼胶工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 23第十一章 压出工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 29第十二章 内衬层压延基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 35第十三章 纤维帘布压延工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 38第十四章 钢丝圈缠绕工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 44第十五章 胎圈贴合工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 47第十六章 纤维帘布裁断工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 48第十七章 多刀纵裁工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 50第十八章 带束层挤出工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 51第十九章 成型工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 55第二十章 胎胚喷涂工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 68第二十一章 硫化工艺基础知识 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 70半 钢 子 午 线 轮 胎生 产 工 艺 技 术 培 训 讲 义 第一章 轮胎的作用汽车轮胎是汽车的重要组成部件之一，它的主要作用如下：(1) 承受汽车的负荷；(2) 保证车轮与路面的抓着力；(3) 将汽车的动力传递给路面；(4) 减轻和吸收汽车在行驶时的振动和冲击力；(5) 防止汽车零件受到剧烈振动和早期损坏；(6) 保证汽车行驶的安全性和舒适性。
第二章 轮胎的分类及常用术语1、按轮胎内部结构分1.1斜交轮胎帘布层和缓冲层各相邻层的帘线呈交叉排列，且与轮胎圆周切线方向呈小于90°排列的充气轮胎1.2子午线轮胎胎体帘布层帘线与轮胎圆周切线方向呈90°角或接近90°角排列的充气轮胎2、 按轮胎用途分2.1 载重汽车轮胎主要用于货车、客车及其挂车上的充气轮胎细分为重型载重汽车轮胎、中型载重汽车轮胎和轻型载重汽车轮胎2.2 轿车轮胎主要用于轿车上的轮胎2.3 工程机械轮胎主要用于轮式工程车辆与工程机械上的充气轮胎细分为重型自卸汽车轮胎、装载机轮胎、挖掘机轮胎、铲运机轮胎、推土机轮胎和压路机轮胎等2.4 农业轮胎主要用于农业机械与农业车辆上的充气轮胎细分为拖拉机轮胎、联合收割机轮胎和农业机具轮胎2.5 航空轮胎主要用于飞机上的充气轮胎3、轮胎部位和部件术语3. 1 胎冠 cap外胎两胎肩之间的整个部位，包括胎面、缓冲层（或带束层）和帘布层等3. 2 胎面 tread胎冠部位缓冲层（或带束层）或帘布层以上的外胎胶层3. 3 胎面行驶面 tread cap胎面两胎肩间与地面接触部位3. 4 胎面基部 tread base胎面花纹沟底以下至缓冲层（或带束层）或帘布层之间的胶层，分为基部胶和过渡胶。
3. 5胎面基部胶 tread slab base胎面花纹沟底以下至胎面过渡胶之间的胶层3. 6 胎面过渡胶 transition rubber of tread胎面基部胶以下至缓冲层（或带束层）或帘布层之间的胶层3. 7 缓冲层 breaker斜交轮胎胎面与胎体之间的胶帘布层或胶层3. 8带束层 belt在子午线轮胎的胎面基部下，沿胎冠中心线圆周方向箍紧胎体的材料层3. 9 缓冲胶片 breaker strip加贴在缓冲层或带束层上、下的胶片3. 10包边胶 tie-in strips包覆在钢丝帘布层和带束层两端的胶片3. 11冠带层 cap ply加贴在带束层上面或活胎面基部的胶帘布层3. 12胎体 carcass通常为由一层或数层帘布与胎圈组成整体的充气轮胎的受力结构3. 13帘布层 cord ply胎体中由覆胶帘线组成的布层3. 14隔离胶 insulation rubber加贴在胎体帘布层之间的薄胶层3. 15封口胶 sealing rubber加贴在胎圈补强带或胎体帘布两端的胶片或胶条3. 16胎里 tyre cavity有内胎轮胎胎里表面的胶层3. 17内衬层 inside liner有内胎轮胎胎里表面的胶层。
3. 18气密层 innerliner无内胎轮胎胎里及胎圈与轮辋胎圈座接触面上的耐透气胶层3. 19胎肩 shoulder胎冠两侧边缘部位3. 20胎肩区 shoulder area胎冠与胎侧之间的过渡区3. 21胎肩垫胶 shoulder wedge带束层两端之下的三角形垫胶3. 22胎侧 sidewall胎肩至胎圈之间的部分3. 23屈挠区 flexing area轮胎在行驶过程中，胎侧频繁的弯曲变形的部分3. 24胎侧胶 sidewall rubber胎侧外层帘布层上的胶层3. 25装饰胎侧 decorative sidewall颜色不同于外胎表面其他部位的胎侧3. 26装饰线 decorative rib模压在胎侧上凸起的装饰性线条3. 27装配线 fitting line模压在胎侧与胎圈交接处的单环或多环胶棱，主要用以指示轮胎正确装配在轮辋上的标线3. 28防擦线 kerbing rib 模压在胎侧上，用以保护胎侧不被擦伤的环形凸起胶棱3. 29胎圈 bead轮胎安装在轮辋上的部分，由胎圈芯和胎圈包布等组成3. 30钢丝圈 bead ring由钢丝按一定断面形状排列制成的刚性环。
3. 31钢丝包胶 wire covering包覆在钢丝或钢丝圈表面的胶层3. 32胎圈芯 bead core由钢丝圈、三角胶条和胎圈芯包布所制成的胎圈部件3. 33三角胶 apex贴在钢丝圈上，断面多为三角形的胶条3. 34胎圈补强带 bead reinforcing strip加贴在胎圈部位的胶条或胶帘布带，主要起增强胎圈的作用3. 35胎圈包布 chafer贴在胎圈外部的胶布条3. 36胎圈外护胶 bead filler rubber贴在胎圈外侧与轮辋轮缘接触部位的胶条，主要起防止轮辋轮缘磨损，保护胎圈的作用3. 37胎踵 bead heel胎圈外侧与轮辋胎圈座圆角接触的部位3. 38胎趾 bead toe胎圈内侧的尖端部位3. 39胎圈底部 bead base轮胎胎圈与轮辋胎圈座接触的部位4、工艺术语4.1 终炼 final mixing胶料与所有的配合剂最终混炼的工艺过程4.2 施工标准表specification表示轮胎半制品各部件加工的几何形状、尺寸、重量以及组合位置的图形和表格4.3 压延 calendaring用光滑表面辊筒的压延机，将胶料制成具有一定宽度和厚度的均匀薄胶片，或将胶料覆盖在骨架材料表面的工艺过程。
4.4 压型 profiling用辊筒压延机，将胶料压制成具有一定断面形状的部件的工艺过程4.5复合挤出 multiple extrusion用复合挤出机，将多种胶料进行挤出，形成一个整体部件的工艺过程4.6 热喂料挤出 hot-feed extrusion胶料予先经过热炼，再用挤出机进行挤出的工艺过程4.7 冷喂料挤出 cold-feed extrusion在常温条件下，胶料不经过热练，用冷喂料挤出机进行挤出的工艺过程4.8 裁断 cutting按规定的尺寸和角度裁切成部件的工艺过程4.9 贴合 pocking将裁断后的帘布、胶片组合成帘布筒形的工艺过程4.10钢丝圈缠绕 wire wounding钢丝经过覆胶和缠绕排列成具有一定断面形状的钢丝圈的工艺过程4.11 成型 building按施工标准表将具一定尺寸和形状的各部件，组合成胎胚的工艺过程4.12 定型 shaping在硫化前使胎胚形状接近外胎或内胎成品形状的工艺过程4.13 预硫化 precure为保持半制品形状或加快硫化过程，预先对塑性胶料进行一定程度的硫化的工艺过程4.14 后充气 post inflation在硫化结束后，将外胎立即充入一定压力的空气，并保持一段时间的工艺过程。
4.15 修整 refinish将硫化后的成品进行必要的修饰和涂饰等工艺过程4.16 修补 modify将有轻微外观缺陷的成品用胶料进行修理的工艺过程5、 轮胎外观缺陷术语5.1脱层 separation外胎各布层、胶层或部件之间的粘着面局部脱开的现象5.2 裂口 cracking 外胎内外表面以及内胎、垫带的表面局部裂开的现象5.3 缺胶 shortage外胎、内胎、垫带表面的胶层局部缺失产生凹陷的现象5.4 重皮 repeat skin外胎、内胎、垫带表面的胶层局部重叠分层的现象5.5 海绵状 spongy外胎、内胎、垫带的内部产生的微小气孔群5.6 气泡 blister外胎、内胎、垫带内部产生局部鼓泡的现象5.7 出沟 channeling外胎、内胎、垫带表面出现不应有的局部沟痕5.8 表面不平 surface roughness外胎、内胎、垫带表面局部粗糙和出现不应有的凹凸痕迹5.9 接头裂开 open splice外胎各部位接头处以及内胎、垫带的接头裂开的现象5.10 接头起棱 splice ridge外胎各部位接头处以及内胎、垫带接头处凸起的现象5.11 模缝错位 step外胎、内胎、垫带模型结合处错位，出现高低不平的台阶现象。
5.12 杂物 foreign matter外胎、内胎、垫带内部或表面夹有非设计制造该部件原材料的外来杂质5.13 杂物印痕 stamping of foreign matter外胎、内胎、垫带表面杂物压痕5.14 表面损伤 surface damage外胎、内胎、垫带、气门嘴表面的机械或其他损伤毛边）5.15 胶边 flashing胎面花纹和模缝处的流失胶边毛边）5.16 胎冠露帘线 crown cord flashing 带有帘布的胎冠胶边5.17 崩。
