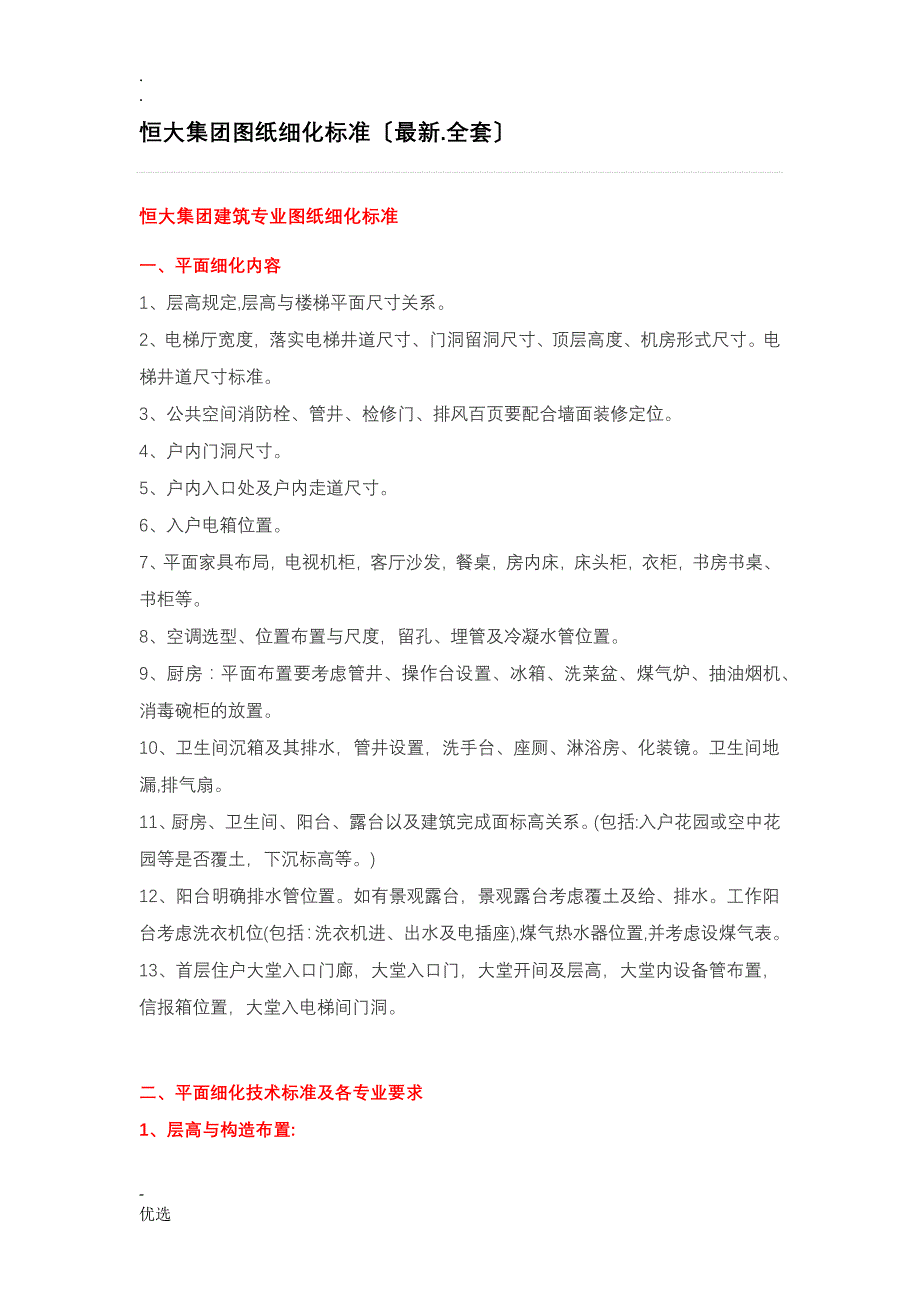

.恒大集团图纸细化标准〔最新.全套〕恒大集团建筑专业图纸细化标准一、平面细化内容1、层高规定,层高与楼梯平面尺寸关系2、电梯厅宽度，落实电梯井道尺寸﹑门洞留洞尺寸、顶层高度﹑机房形式尺寸电梯井道尺寸标准3、公共空间消防栓、管井、检修门、排风百页要配合墙面装修定位4、户内门洞尺寸5、户内入口处及户内走道尺寸6、入户电箱位置7、平面家具布局，电视机柜，客厅沙发，餐桌，房内床，床头柜，衣柜，书房书桌﹑书柜等8、空调选型、位置布置与尺度，留孔﹑埋管及冷凝水管位置9、厨房：平面布置要考虑管井﹑操作台设置﹑冰箱﹑洗菜盆、煤气炉、抽油烟机、消毒碗柜的放置10、卫生间沉箱及其排水，管井设置，洗手台、座厕、淋浴房、化装镜卫生间地漏,排气扇11、厨房﹑卫生间﹑阳台﹑露台以及建筑完成面标高关系包括:入户花园或空中花园等是否覆土，下沉标高等。
)12、阳台明确排水管位置如有景观露台，景观露台考虑覆土及给﹑排水工作阳台考虑洗衣机位(包括：洗衣机进﹑出水及电插座),煤气热水器位置,并考虑设煤气表13、首层住户大堂入口门廊，大堂入口门，大堂开间及层高，大堂内设备管布置，信报箱位置，大堂入电梯间门洞二、平面细化技术标准及各专业要求1、层高与构造布置: (1) 楼层高度：(2)构造布置要考虑建筑内部功能美观需求与外立面的设计要求；(3)外墙周边有窗处梁高一般取650mm，阳台飘梁高：≤400mm〔拉通饰线除外〕；(4)注意构造梁不可以突出楼梯间2、首层大堂:(1)首层住户大堂入口室外台阶：宽度宜取350,并设置残疾人坡道入口平台宽度宜≥21002)住户入口大堂：须有良好的自然通风采光条件恒大华府住宅大堂及电梯轿厢设空调；其他工程单项确定3)高层住宅大堂面积宜≥30平方米4)高层大堂长、宽度≥5000，所有在大堂顶部通过的设备管要尽量靠墙600以内及梁底下400以内完成5)大堂入电梯间门洞宽度≥1800，高度≥2400，双层高大堂电梯间门洞留双层高首层电梯间井门设备须隐蔽暗装6)大堂入口门洞宽〔无门套〕一般取值2000，高度≥2400大堂门统一由装修设计。
7)住宅入户门不得开向大堂8)大堂内或外要有住户信报箱的预留位置，优先考虑设在架空层，有条件的考虑信报箱间3、标准层公共局部：(1)住宅与附建公共用房的出入口应分开布置住宅的公共出入口位于阳台、外廊及开敞楼梯平台的下部时，应采取防止物体坠落伤人的平安措施2)七层及以上住宅公共局部须做无障碍设计坡道净宽应≥1.2m,坡度为1:123)公共空间要求对入户门的墙体阳角做圆角4)所有设备须考虑暗装管井、检修门、排风百页要配合墙面装修定位电梯厅消防栓位置要与装修协调考虑具体做法构造详装修图)(5)管井按最小尺度原那么设计 (参附图17)6)电梯厅首选自然通风采光电梯间：(7)每单元有两部以上电梯时，通向地下室的应为非消防电梯8)高层住宅电梯标准：(按以下要求)(9)电梯门所在的墙,尽量不用钢筋混凝土墙,该墙应表示出层指示器预留孔及召唤箱预留位置(参附图1)10)楼梯按层高要求以最小尺度原那么设计(参附图2)11)户内入口处尽量防止走道；不可防止时，设计净空须≥120012)侯梯厅为防烟楼梯间前室、消防楼梯间前室,可开启外窗面积≥2.0㎡,合用前室≥3.0㎡13)靠外墙的防烟楼梯间每五层内可开启外窗面积≥2.0㎡。
4、住宅户内局部:(1)户内走道大于一个开间时，设计净空一般取值≥1100；短内走道设计净空一般取值≥10002)户内门洞要求：(门洞构造留孔尺寸为：入户门门洞完成面高度+ 65mm )(3)表一:厨房、卫生间、阳台、露台等的构造面标高及建筑完成面标高关系:厨房不设地漏，出阳台不设门坎； (4)两房及以上套型原那么上设双阳台主阳台进深≥1.5米次阳台进深≥1.2米；次阳台考虑洗衣机位(包括：洗衣机进﹑出水及电插座),煤气热水器位置,并考虑设煤气表空中花园及大露台，考虑覆土及进﹑出水5)厨房：(参附图3,4,5,6)平面布置要考虑配送的洗菜盆、煤气炉、抽油烟机、消毒碗柜的放置尺寸要求：窗垛的设置要尽量满足厨房吊柜的深度为350mm排烟道尽量隐蔽处理，有条件的尽量设于工作阳台厨房排烟道进气孔尺寸:(国标图集02J916-1) 具体尺寸根据当地要求和产品具体确定 (6)卫生间：(参附图7,8)面积较小的卫生间尽量不做管井，排水、排污管放在天井内，但在连排的单元式端部户型，那么做管井，防止管道外露7)入户电箱：设置于隐蔽的地方，优先考虑设在工人房；其次设在厨房因空间限制,必须在冰箱附近设置时,要尽量放在冰箱侧墙、背墙或平行吊柜；配电箱安装的墙厚最少120mm； (8)可视对讲: 最好放于近门近开启侧,不可放于分户墙上。
9)主人房：床头墙身宽度≥2400；连衣柜要尽量满足有330010)空调位置：不得放置于床头顶上；分体空调原那么上布置在飘窗上空，冷凝管布置在阴角位，防止放置在主墙面明显位置；参附图9外露管道采用与外墙接近颜色的PVC管〔如没有接近颜色，那么选择灰色〕；两房以上户型,厅＞20㎡,客厅同时预留柜机和挂机的安装位置一房一厅及单身公寓,厅≤20㎡,客厅只预留挂机的安装位置空调机预留孔、分体机预留尺寸及做法等参附图10(11)厅房开窗：原那么上居中；房间做飘窗台，三面玻璃；开窗要尽大,一般窗垛不宜大于400(当地气候条件与消防要求除外)；在两个以上单元拼接时，拼接位墙体长度按消防要求做到最小；在窗垛单边较大的这种情况下，优先保证窗体尽可能大，可不要求窗居中设计；在连排的单元式端部户型，当有条件下尽量在主要房间开转角窗，利用景观一般性常规取值：(12)窗台：普通窗台取值950mm(构造尺寸)窗台完成面低于900mm(构造尺寸945)时,必须做防护栏；飘窗台必须做防护栏；(栏杆做法参附图11,12)(13)铝合金门开启分格及要求：(参附图13)厅出阳台铝合金推拉门；门洞高2400(至建筑完成面高)；标准层时均不做亮子，门扇通高。
厅侧出阳台的:宽1600以下的门为平开门14)铝合金窗开启分格及要求：(见附图14,15,16)H+0.95高度内均为固定平安玻璃固定扇玻璃宽度原那么上以不大于3000为控制标准单块玻璃面积≤6㎡)开启扇宽度550～600卫生间应设至少400的亮子,上开直径185的排气扇预留圆孔15)平面家具布局要求使用统一标准图例〔按装修图例〕5、地下室车库:(1)地下室埋深设计标准1〕地下室覆土层厚度：①应进展室外管线综合设计，并按管线埋设要求的下限确定覆土层厚度；②有绿化要求时,根据当地政府审批文件定；③同时要考虑人防要求2〕地下室层高：地下室层高＝构造高度＋通风管高度＋喷淋头高度＋净高＋地面耐磨层〔含找坡〕高度单项设计时，应优化构造梁柱、通风管的布置，尽量减小地下室的层高；①构造高度：构造高度一般为主梁高度，复式车库的构造高度可考虑按顶板厚度取值；有条件的，－１层构造梁可考虑反梁或局部反梁；要同时考虑顶板找坡情况②通风管高度，一般取送排风干管的高度，送排风干管的截面应尽量扁平，截面高度(安装完成)一般不大于500复式车库，通风干管应在车道上空布置，通风管及相应的喷淋头高度不计入地下室层高；③喷淋头高度: 一般不计算其高度；但当风管宽≥1500时,要在风管下加喷淋头,要计算其高度,一般为0.12m。
④室内净高考虑：(普通非机械停车)非机动车库净高2.0m；(机械车库详下一节)⑤地面耐磨层〔含找坡〕做法：①车道处: C20细石混凝土,内配直径1.2×25×25双面钢筋网,找坡不宜超过0.5%，最薄处40厚；地下室找坡总高度不超过150mm②停车处: C20细石混凝土找坡不宜超过0.5%，最薄处20厚；地下室找坡总高度不超过150mm3)设于地下室的变配电房、发电机房等设备用房，应尽量在主梁梁格内布置，以防止增加地下室层高设于底层地下室的强电房等设备房，可局部下沉，但应做好排水设计2)地下车库：普通车位保证满足2400×5500；华府车位保证满足2400×6000普通车道净宽≥5.5m,华府车道净宽≥6m(局部可做5m)；转弯半径≥6m 出入口净宽:单行为5.5m,双行为7m (3)机械车库：(普通型住宅参考,华府根据实际加大)要考虑通用性、合理性和经济性；一般可停放中型小轿车,车身净尺寸为：长×宽×高：5300×1850×1550(mm)1) 升降横移式机械停车设备:ⅰ.如做地坑式车库(负一),地坑底面深净尺寸≥2000mm；(地坑式车库对于三层地下车库为最正确方式,车数到达最大效果。
)ⅱ.尽量考虑每组可多列车(最正确为9列)移动的停车方式,所需净空见以下数据,在以下尺寸内不要有梁柱等突出物阻挡,保持运行无阻 ① 双层停车最小净尺寸： n辆车/组的最小净尺寸：长×宽×高：6250×(2400×n+150)×3600(mm) 每组设备带动m列车,车位数量为：(2×m-1)辆/组 通常每层设置9辆车为佳,车位数量为17辆/每组 首层的每个横移车位都设置有一个横移电机，二层的每个升降车位都设置有一个升降电机 3辆/组最小净尺寸：长×宽×高：6250×7350×3600(mm) 一套电控箱控制三组移动情况：车位数量为17辆/组(推荐)② 三层停车(地面三层)：n辆车/组的最小净尺寸：长×宽×高：6600×(2500×n+300)×(3600+1700)(mm) 每组设备带动m列车,车位数量为：(3×m-2)辆/台机 通常每层设置9列车为佳,车位数量为25辆/台机首层的每个横移车位都设置有一个横移电机，二层的每个车位除设置有一个升降电机外还有一个横移电机，三层的每个车位只设置一个升降电机3辆/组最小净尺寸：长×宽×高：6600×7800×5300(mm) 一套电控箱控制三组移动情况：车位数量为25辆/台机器(推荐)③ 地坑三层(负一正二)最小净尺寸：长×宽×高：6300×2400×(3600+2000) (mm) ；地坑净高：≥2000mmN列车/组的最小净尺寸：长×宽×高：6300×(2400×n+300)×5600(mm) 每组设备带动m列车,车位数量为：(3×m-1)辆/组 通常每层设置9列车为佳,车位数量为26辆/组首层的每个横移车位都设置有一个横移电机，二层的每个升降车位都设置有一个升降电机，地坑里的每个车位都设置一个升降电机 3辆一组最小净尺寸：长×宽×高：6300×7500×5600(mm) 一套电控箱控制三组移动情况：车位数量为26辆/组(最正确)④ 四层停车(负一正三层)：n辆车/组的最小净尺寸：长×宽×高：6600×。
