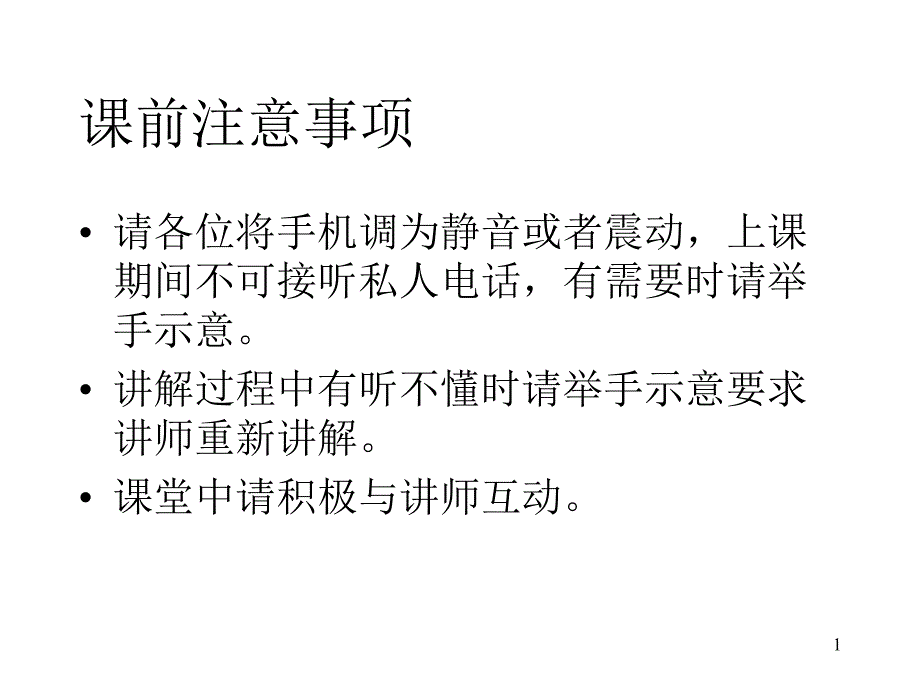

课前注意事项• 请各位将调为静音或者震动，上课 期间不可接听私人，有需要时请举 手示意 • 讲解过程中有听不懂时请举手示意要求 讲师重新讲解 • 课堂中请积极与讲师互动1标准作业组合票的制作方法初版 １９９２年 ５月改訂１ ２００６年 １１月改訂２ ２００７年 １月改訂３ ２００７年 ３月ＭＥＫ 生産技術本部 ＴＣＤ部26.标准作业的制作手顺手顺1 制作工程别能力表手顺2 制作标准作业组合票手顺3 制作标准作业票37.工程别能力表的制作（手顺1）（１）工程别能力表 a．定义部品在各工程加工时，各工程的生产能力的表示记入手工作业时间、自动运行时间及刀刃更换（段取）时间等 、能够在表中清楚地识别瓶颈工程到底是机械还是手工作业，并着手进行改善48.标准作业组合票的制作(手顺2)(1)标准作业组合票 a．定义明确各工程的手动作业及步行时间，以研究在必要时间内作业员一个人能担当那些范围内的工序的工具(能承担多少工作内容)而且，记入自动时间时，可以看出那个组合是否可以合在一起5b．制作上的注意点必要时间的计算方法必要时间＝ （秒／个）（参考）循环时间作业员在没有勉强的标准作业中、最快的一个循环 的作业时间(包含步行时间）（1天的）工作时间*产量水准（1天的）必要生产数8.标准作业组合票的制作(手顺2)(1)标准作业组合票 6(2)事例8.标准作业组合票的制作(手顺2)7(2)事例8.标准作业组合票的制作(手顺2)8（３）作成方法①品目、工程・Line：记入品目、工程・Line的名称。
②分解番号 ：1条生产线中有几个作业员，其中本张是第几人在作业的表示例：1/1・・・1人作业、2/3・・・3人作业的第2人 ③制作日・所属 ：记入新规作成或修改的日期及工程的担当部门 ④作 成 者 ：记入作成者的姓名 ⑤比 要 数 ：记入算出的1天的生产量必要的月产数（个/月）必要数 ＝ ─────────── （个/日）工作天数 （天/月）8.标准作业组合票的制作(手顺2)9（３）作成方法⑥必要时间 ：记入算出的必要时间1天的）工作时间必要数 ＝ ─────────── （秒）（1天的）必 要 数 ⑥画红线 ：必要时间的时间值用红线，从上到下竖着画在作业时间栏上 ⑦№(作业顺序)：记入作业的顺序注：不一定要和工程别能力表顺序相同（工序顺序） ⑧作业内容 ：a.记入作业内容,记入人进行的动作「作了什么」b.记入设备名称，如果没有用设备不用填写8.标准作业组合票的制作(手顺2)10⑨时间（秒） ── 根据工程别能力表记入手工作业时间和自动运行时间记入步行时间，实测的要素作业时间（代表值） 手：手作业时间 ：记入人的作业时间步行中进行的手工作业，在该栏的括弧内记入数值。
送：自动运行时间：没有机械运行的场合、在该栏中记入「－」 步：步 行 时 间 ：记入向下个工程移动、为了取放部品・工具等所需的步行时间这种场合、不需要区分物品有没有保持步行时间不满1秒时要四舍五入步行时间是0秒及没有步行时，作为空栏不用记入合 计 ： 手作业时间以及步行时间的合计记入在下面的合计栏内如果有手等待的时间也要记入在合计栏内注）括弧内（步行中进行的手工作业等）的时间值不用加在一起算３）作成方法8.标准作业组合票的制作(手顺2)11项目说明 ⑩作业时间（必要时间）手作业时间用实线，自动运行时间用虚线， 步行时间用波浪线记入不要忘记前后的停止线！（手作业时间） （自动运行时间） （步行时间）必要时间（ＴＴ）用红线，送上到下竖着画在 作业时间栏上３）作成方法8.标准作业组合票的制作(手顺2)12项目说明 ⑩作业时间（等待的表示）手等待时间的表示，如下面所示ａ．循环时间＜必要时间的场合，从最初的作业的开始时刻返回的地方用记号( 双重线)明确的表示ｂ．工程途中产生手等待的场合手等待○○秒T.T0手等待○○秒（３）作成方法8.标准作业组合票的制作(手顺2)13项目说明 ⑩作业时间（自动运行的返回方法）自动运行时间的返回方法，根据以下来作成。
ａ．循环时间＝必要时间的场合，画到必要时间 的线为止，不足部分从0开始延长 (CT) TT（３）作成方法8.标准作业组合票的制作(手顺2)14项目说明 ⑩作业时间（自动运行的返回方法）b．循环时间＜必要时间的场合，划到循环时间线为止，不足的部分从0开始延长ｃ．循环时间＞必要时间的场合，从最初的作业的开始时刻返回时间的线开始返还CT) TTTT (CT)（３）作成方法8.标准作业组合票的制作(手顺2)15项目说明 ⑩作业时间（步行启动）一边步行（下工程移动）一边按下启动按钮的场合， 在波浪线（步行）上画小圈（○符号）表示自动运行开始是从按下按钮的时间开始 A工程B工程（３）作成方法8.标准作业组合票的制作(手顺2)16项目说明 ⑩作业时间（同时启动）让几台设备同时启动的时候，合计各设备的 自动运行开始时刻A工程B工程B工程的SW.ON运行时 A工程也开始运行（３）作成方法8.标准作业组合票的制作(手顺2)17项目说明 ⑩作业时间（同工程 不同作业）在同一工程（机械设备）进行不同作业的时候， 记入改变动作的作业内容 用实线记入各个作业花费的时间，用直线连接A工程B工程C工程（３）作成方法8.标准作业组合票的制作(手顺2)18项目说明 ⑩作业时间（步行0）步行是0的时候，和表示下工程手作业的实线， 用直线连接。
步行0A工程B工程C工程（３）作成方法8.标准作业组合票的制作(手顺2)19项目说明 ⑩作业时间（前工程返回）1个循环中，向同一工程反复返回的场合，记入 该作业顺序的返回动作 这种场合，作业顺序的号码，作业时间的相同动作， 分别明确表示A工程B工程C工程返回的时候与前工程的自动 运行时间不在一起确认 １2 43 5（３）作成方法8.标准作业组合票的制作(手顺2)20項目説明 ⑩作业时间(步行中的作业)步行中进行的作业需要1秒以上的， 在作业内容栏内记入作业内容，这个时间用实线 和波浪线重叠表示步行中的作业A工程 B工程C工程 D工程（３）作成方法8.标准作业组合票的制作(手顺2)21项目说明 ⑩作业时间NOK应用篇(加硫生产线的场合)加硫生产线，几台设备反复进行相同作业的场合 记入第1台每个要素作业的变化动作，第2台以后 合在一起表示1号机2号机3号机（３）作成方法8.标准作业组合票的制作(手顺2)22项目说明 ⑩作业时间（强调手等待）在重复作业中发生手等待的时候， （作业A重复了3次）按照作业顺序表示、这样的话、如果像下面那样记入、手等待被强调出来 也变得容易理解作业A手等待10秒手等待10秒 手等待10秒作业A3次的手作业手等待30秒(10秒ｘ3次)3次的自动运行时间（３）作成方法8.标准作业组合票的制作(手顺2)238.标准作业组合票的制作(手顺2) 示例说明《1》：一般line248.标准作业组合票的制作(手顺2) 示例说明《2》：一般后段line258.标准作业组合票的制作(手顺2) 示例说明《3》：贴合、压着line269.标准作业票的作成(手顺3)(１)标准作业票 a．定义每个作业员的作业范围用图表来表示，并记入标准作业票的三要素，品质确认、安全作业等的记号。
揭示的内容，无论是谁都能使他明白生产线的作业状态，改善的道具、管理的道具、还有对作业员指导的手段管理监督者把作业方法的意思表示出来，明白作业顺序，目视管理的道具27ｂ．制作的注意点（ａ）原则上1人1张（ｂ）经常观察现场后作成（原尺寸比较理想）（ｃ）原则上由管理监督者作成（ｄ）管理者支援（ｅ）明示出瓶颈工程（红色表示）（ｆ）揭示在现场 （揭示在谁都能看到的场所）9.标准作业票的作成(手顺3)(１)标准作业票 28299、标准作业票做成方法 示例说明《1》：一般line309、标准作业票做成方法 示例说明《2》：一般line319、标准作业票做成方法 示例说明《2》：一贯line32逆向流动（制品的流动和人的动作相反）的优点（１）不能进行工程跳跃ＦＰ（防呆）第二工程，只能在第一工程做完之后进行（2只手没有办法拿2张制品） （２）不要临时放置＜前提条件＞ 需要小型设备（设备的宽度在半步以下的程度）缺点（１）因为有往返的动作，增加了手工数（循环时间变长了） （２）不适合大的设备（宽度在1部以上）根据状态、正顺・逆顺有必要分开使用33。
