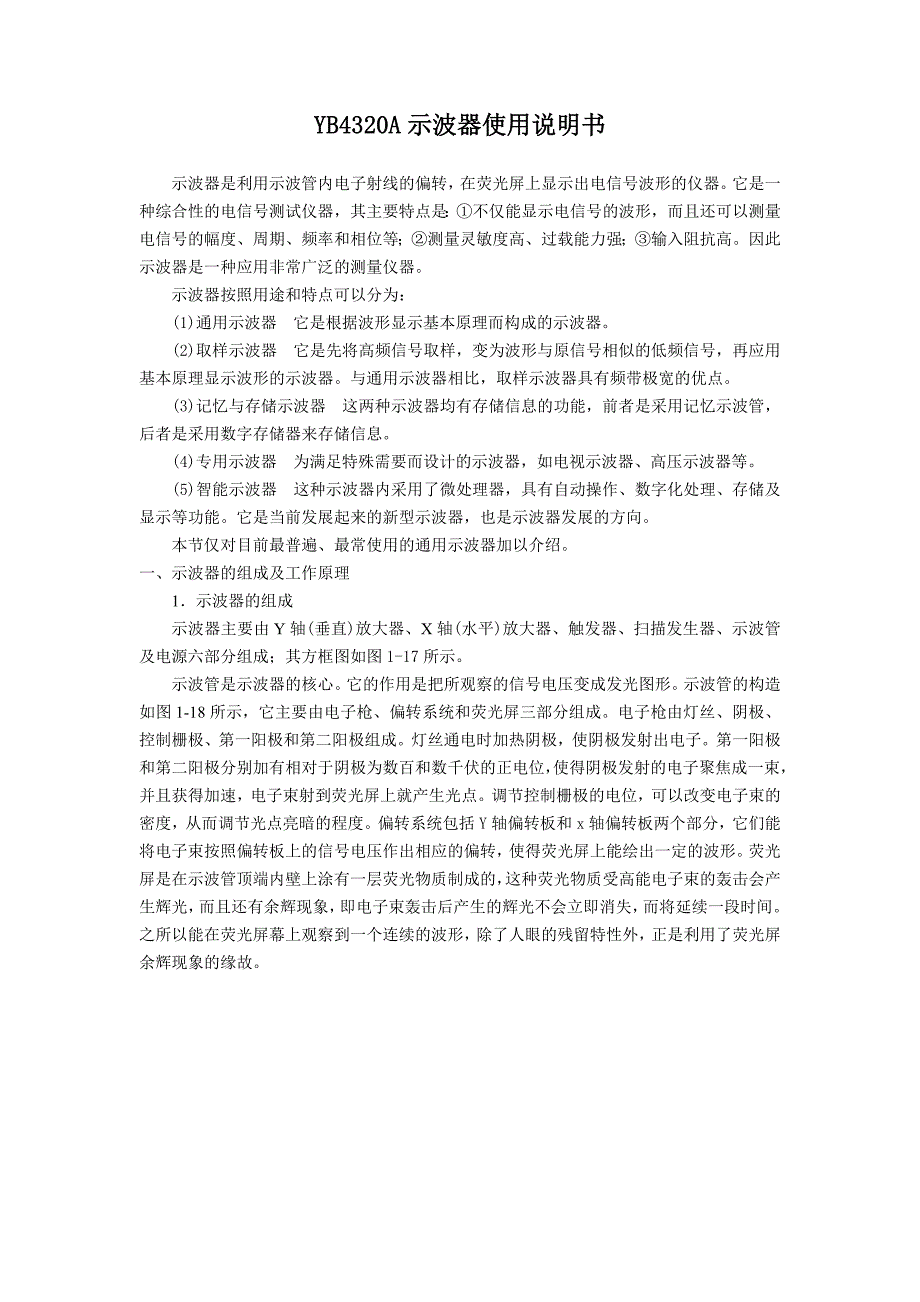

YB4320A示波器使用说明书示波器是利用示波管内电子射线的偏转，在荧光屏上显示出电信号波形的仪器它是一种综合性的电信号测试仪器，其主要特点是：①不仅能显示电信号的波形，而且还可以测量电信号的幅度、周期、频率和相位等；②测量灵敏度高、过载能力强；③输入阻抗高因此 示波器是一种应用非常广泛的测量仪器示波器按照用途和特点可以分为：(1)通用示波器 它是根据波形显示基本原理而构成的示波器2)取样示波器 它是先将高频信号取样，变为波形与原信号相似的低频信号，再应用基本原理显示波形的示波器与通用示波器相比，取样示波器具有频带极宽的优点3)记忆与存储示波器 这两种示波器均有存储信息的功能，前者是采用记忆示波管，后者是采用数字存储器来存储信息4)专用示波器 为满足特殊需要而设计的示波器，如电视示波器、高压示波器等5)智能示波器 这种示波器内采用了微处理器，具有自动操作、数字化处理、存储及显示等功能它是当前发展起来的新型示波器，也是示波器发展的方向本节仅对目前最普遍、最常使用的通用示波器加以介绍一、示波器的组成及工作原理 1．示波器的组成示波器主要由Y轴(垂直)放大器、X轴(水平)放大器、触发器、扫描发生器、示波管及电源六部分组成；其方框图如图1-17所示。
示波管是示波器的核心它的作用是把所观察的信号电压变成发光图形示波管的构造如图1-18所示，它主要由电子枪、偏转系统和荧光屏三部分组成电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成灯丝通电时加热阴极，使阴极发射出电子第一阳极和第二阳极分别加有相对于阴极为数百和数千伏的正电位，使得阴极发射的电子聚焦成一束，并且获得加速，电子束射到荧光屏上就产生光点调节控制栅极的电位，可以改变电子束的密度，从而调节光点亮暗的程度偏转系统包括Y轴偏转板和x轴偏转板两个部分，它们能将电子束按照偏转板上的信号电压作出相应的偏转，使得荧光屏上能绘出一定的波形荧光屏是在示波管顶端内壁上涂有一层荧光物质制成的，这种荧光物质受高能电子束的轰击会产生辉光，而且还有余辉现象，即电子束轰击后产生的辉光不会立即消失，而将延续一段时间之所以能在荧光屏幕上观察到一个连续的波形，除了人眼的残留特性外，正是利用了荧光屏余辉现象的缘故图1-17 示波器组成框图图2 示波器的构造示波管的灵敏度比较低，如果偏转板上的电压不够大，就不能明显地观察到光点的移位为了保证有足够的偏转电压，Y轴放大器将被观察的电信号加以放大后，送至示波管的Y轴偏转板。
图1-18 示波器的构造图2 示波器的构造 图1-19 扫描电压图2 示波器的构造扫描发生器的作用是产生一个周期性的线性锯齿波电压(扫描电压)，如图1-19示该扫描电压可以由扫描发生器自动产生，称自动扫描，也可在触发器来的触发脉 冲作用下产生，称触发扫描X轴放大器的作用是将扫描电压或X轴输入信号放大后，送至示波管的X轴偏转板触发器将来自内部(被测信号)或外部 的触发信号经过整形，变为波形统一的触发脉冲，用以触发扫描发生器若触发信号来自内部，称为内触发；若来自于外来信号则称为外触发电源的作用是将市电220v的交流电压，转变为各个数值不同的直流电压，以满足各部分电路的工作需要 2. 示波器的基本工作原理如果仅在示波管X轴偏转板加有幅度随时间线性增长的周期性锯齿波电压时，示波管屏面上光点反复自左端移动至右端，屏面上就出现一条水平线，称为扫描线或时间基线。
如果同时在Y轴偏转板上加有被观察的电信号，就可以显示电信号的波形显示波形的过程如图5所示为了在荧光屏上观察到稳定的波形，必须使锯齿波的周期Tx和被观察信号的周期TY相等或成整数倍关系否则稍有相差，所显示的波形就会向左或向右移动例如，当TY
2) 灵敏度高：最高偏转因数lmV／div3) 6英寸大屏幕，便于清楚观看信号波形4) 标尺亮度：便于夜间和照相使用 (5) 交替扩展：正常(X1)和扩展YB4320／20A(×5)的波形能同时显示6) INT：无需转换CH1、CH2选择开关即可得到稳定触发7) TV同步：运用新的电视触发电路可以显示稳定的TV－H和TV－V信号8) 自动聚焦：测量过程中聚焦电子可自动校正9) 触发锁定：触发电路呈全自动同步状态，无需人工调节触发电子三、使用注意事项1. 避免过冷和过热不可将示波器长期暴露在日光下，或靠近热源的地方，如火炉2. 不可在寒冷天气时放在室外使用仪器工作温度应是0℃~40℃3. 避免炎热与寒冷环境的交替不可将示波器从炎热的环境中突然转移到寒冷的环 境或相反进行，这将导致仪器内部形成凝结4. 避免湿度、水分和灰尘如果将示波器放在湿度大或灰尘多的地方，可能导致仪器操作出现故障最佳使用相对湿度范围是35％～90％5. 示波器是一种精密测量仪器，应避免放置在强烈震动的地方，否则会导致仪器操作出现故障6. 注意磁器和存在强磁场的地方示波器对电磁场较为敏感，不可在具有强烈磁场作用的地方操作示波器，不可将磁性物体靠近示波器，应避免强阳光或紫外线对仪器的直接照射。
7. 贮运 (1) 不可将物体放置在示波器上，注意不要堵塞仪器通风孔 (2) 仪器不可遭到强烈的撞击 (3) 不可将导线或针插进通风孔 (4) 不可用探头拖拉仪器 (5) 不可将烙铁放在示波器框架或示波器的表面上， (6) 避免长期倒置存放和运输如果示波器不能正常工作，重新检查操作步骤，如果仪器确已出现故障，与你最近的销售处联系以便修理使用之前的检查步骤：1. 检查电压： 参看下表可知该示波器的正确工作电压范围，在接通电源之前应检查电源电压额定电压：交流220V 工作电压范围：交流198V～242V2. 确保所用的保险丝是指定的型号：为了防止由于过电流引起的电路损坏，请使用正确的保险丝值，1A，如果保险丝熔断，仔细检查原因，修理之后换上规定的保险丝3. 辉度不可太亮不可将光点和扫描线调得过亮，否则不仅会使眼睛疲劳，而且如果长时间会使示波管的荧光屏变黑四、面板控制键作用说明1. 主机电源(38) 交流电源插座该插座下端装有保险丝检查电压选择器上标明的额定电压，并使用相应的保险丝该电源插座用于连接交流电源线1) 电源开关(POWER) 将电源开关按键弹出即为“关”位置，将电源线接人，按电源开关，以接通电源。
2) 电源指示灯电源接通时指示灯亮 (3) 亮度旋钮(1NTENSITY)顺时针方向旋转旋钮，亮度增强接通电源之前将该旋钮逆时针方向旋转到底4) 聚焦旋钮(FOCUS) 用亮度控制钮将亮度调节至合适的标准，然后调节聚焦控制钮直至轨迹达到最清晰的程度，虽然调节亮度时聚焦可自动调节，但聚焦有时也会轻微变化如果出现这种情况，需重新调节聚焦5) 光迹旋转旋钮(TRACE ROTATION) 由于磁场的作用，当光迹在水平方向轻微倾斜时，该旋钮用于调节光迹与水平刻度线平行6) 刻度照明控制钮，(SCALE ILLUM)该旋钮用于调节屏幕刻度亮度如果该旋钮顺时针方向旋转，亮度将增加该功能用于黑暗环境或拍照时的操作2. 垂直方向部分(30)通道1输入端[CH1 INPUT(X)] 该输入端用于垂直方向的输入在X－Y方式时输入端的信号成为X轴信号24)通道2输人端[CH2 INPUT(Y)] 和通道1一样，但在X－Y方式时输入端的信号仍为Y轴信号22)、(29)交流－接地－直流 耦合选择开关(AC－GND－DC)选择垂直放大器的耦合方式 交流(AC)：垂直输入端由电容器来耦合 接地(GND)：放大器的输入端接地。
直流(DC)：垂直放大器输入端与信号直接耦合26)、(33) 衰减器开关(VOLT／DIV) 用于选择垂直偏转灵敏度的调节如果使用的是10：1的探头，计算时将幅度X1025)、(32)垂直微调旋钮(VARIBLE) 垂直微调用于连续改变电压偏转灵敏度此旋钮在正常情况下应位于顺时针方向旋转到底的位置将旋钮逆时针方向旋转到底，垂直方向的灵敏度下降到2.5倍以上20)、(36) CHl×5扩展、CH2×5扩展(CHI×5MAG、CH2×5MAG)按下“×5”扩展按键，垂直方向的信号扩大5倍，最高灵敏度变为lmV／div23)、(35)垂直移位(POSITION)调节光迹在屏幕中的垂直位贸 垂直方式工作按钮：(VERTICAL MODE)选择垂直方向的工作方式 (34)通道1选择(CH1)：屏幕上仅显示CHI的信号28)通道2选择(CH2)：屏幕上仅显示CH2的信号34)、(28)双踪选择(DUAL)：同时按下CH1，和CH2按钮．屏幕上会出现双踪并自动以断续或交替方式同时显示CH1和CH2的信号31)叠加(ADD)：显示CHI和CH2输入电压的代数和21)CH2极性开关(1NVERT)：按此开关时CH2显示反相电压值3. 水平方向部分(15)扫描时间因数选择开关(TIME／DIV)共20个档，在0.1μs／div～0.2s／div范围选择扫描速率；（11）X－Y控制键如X－Y。
