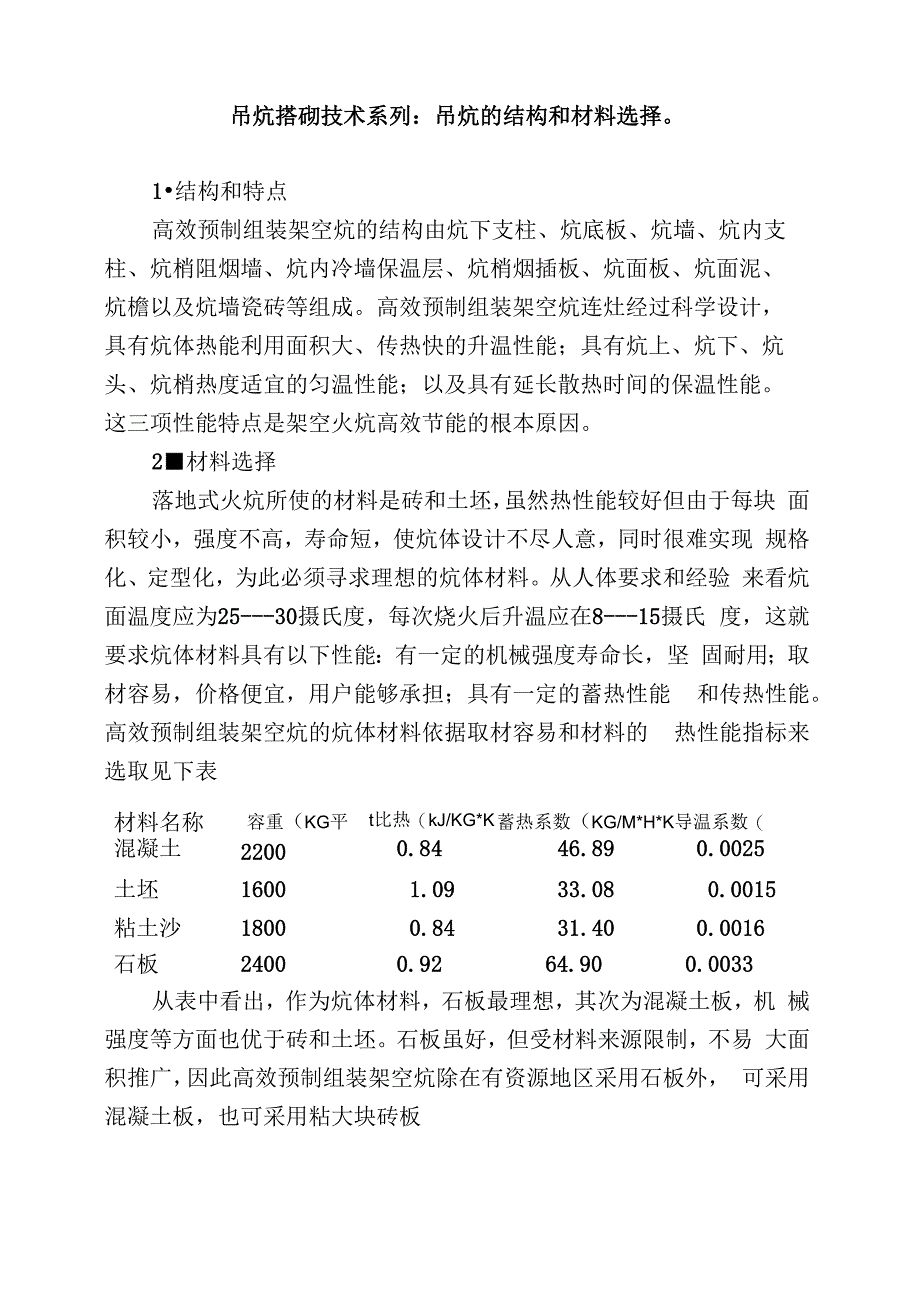

吊炕搭砌技术系列：吊炕的结构和材料选择1•结构和特点高效预制组装架空炕的结构由炕下支柱、炕底板、炕墙、炕内支 柱、炕梢阻烟墙、炕内冷墙保温层、炕梢烟插板、炕面板、炕面泥、 炕檐以及炕墙瓷砖等组成高效预制组装架空炕连灶经过科学设计， 具有炕体热能利用面积大、传热快的升温性能；具有炕上、炕下、炕 头、炕梢热度适宜的匀温性能；以及具有延长散热时间的保温性能 这三项性能特点是架空火炕高效节能的根本原因2■材料选择落地式火炕所使的材料是砖和土坯，虽然热性能较好但由于每块 面积较小，强度不高，寿命短，使炕体设计不尽人意，同时很难实现 规格化、定型化，为此必须寻求理想的炕体材料从人体要求和经验 来看炕面温度应为25---30摄氏度，每次烧火后升温应在8---15摄氏 度，这就要求炕体材料具有以下性能：有一定的机械强度寿命长，坚 固耐用；取材容易，价格便宜，用户能够承担；具有一定的蓄热性能 和传热性能高效预制组装架空炕的炕体材料依据取材容易和材料的 热性能指标来选取见下表材料名称容重（KG平米）t比热（kJ/KG*K蓄热系数（KG/M*H*K导温系数（MA2/H混凝土22000.8446.890.0025土坯16001.0933.080.0015粘土沙18000.8431.400.0016石板24000.9264.900.0033从表中看出，作为炕体材料，石板最理想，其次为混凝土板，机 械强度等方面也优于砖和土坯。
石板虽好，但受材料来源限制，不易 大面积推广，因此高效预制组装架空炕除在有资源地区采用石板外， 可采用混凝土板，也可采用粘大块砖板3炕板尺寸的确定与钢筋要求高效预制组装架空炕如使用水泥混凝土打架空炕的炕板，在预制 打板前必须确定好每块炕板的最佳尺寸及用多少块炕板其确定方法： 给哪家用户搭架空炕，就到哪家去量尺寸取用户炕长的实际尺寸减 去50毫米除以3，便是一块炕板的长；炕板宽为600毫米，厚为50毫 米，这样规格的炕板需3块再取炕板长乘以宽500毫米，厚为50毫米， 这样尺的炕板需3块也就是（炕长尺寸---50毫米再除以3毫米乘以 600毫米乘以50毫米这样的炕板合计15块炕长尺寸--50毫米） 除以3再乘以500毫米乘以50毫米共三块使用时，炕底板用600毫米 宽的9块，炕面板用600毫米宽的6块，500毫米宽的3块整个架空火 炕上下板合计为18块钢筋要求采用6.5毫米为佳以1000毫米*600 毫米*50毫米（长宽厚的炕板为例，钢筋布置如下图所示4•水泥混凝土炕板所用材料的标准和要求水泥混凝土炕板所用材料的标准和要求：水泥要求325#，425# 出厂日期在3个月内的；砂子要求水洗的中粗砂，使用时无杂草、无土； 石子要求碎石或卵石直径为15---30毫米。
打板后养生期必须保持在28 天以上方可使用.5•水泥混凝土炕板中水泥、砂、石子的配比要求用水泥混凝土打架空炕炕板的材料配比：如果采用325#水泥打炕 板，其水泥、砂子、石子可按1： 2： 2合成；如果采用425#水泥打炕 板，其水泥、砂子、石子可按1： 2： 3合成6■砌炕材料准备的顺序砌筑高效预制组装架空炕之前，具体准备顺序是以下几个方面：（1）提前25天以上打好水泥混凝土炕板或提前备好定型石板及红砖 结块炕板2）提前1周把旧炕扒掉同时，还要求炕下面用水泥混 凝土将地面打好，待养好生，水泥完全结固后再搭砌架空炕3）准 备其他材料：1立方米中砂；0.6立方米粘土； 200块砖；两袋425#水泥；细炉渣0.2立方米；烟插板一个；炕墙瓷砖50---70片152型号 吊炕搭砌技术之二：吊炕的砌筑要点吊炕下地面的处理吊炕的底部是用几个立柱支撑水泥预制板而成这几个与地面 接触的立柱承受力很大，如地面处理不实局面出现下沉的现象，就会 使整个炕体或局部出现裂缝，影响火炕的热度，甚至造成煤烟中毒吊炕下地面处理的好坏是火炕效果寿命的一个关键环节无论 是新建房，还是旧房搭砌架空火炕，必须将锅灶排烟口和烟囱进烟口 留好并待养生坚固后方可搭炕。
关键是将支点下的基础处理好，避免 出现下沉现象2吊炕底板支柱的放线与砌筑方法（1）放线方法在砌筑吊炕时，首先要按事先准备好的吊炕的炕 板大小确定放线位置操作顺序：用尺量出每块炕板的长、宽尺寸， 然后在吊炕下地面上用笔打出每块炕板的位置的格，使9块炕底板位置 清楚、准确，每个立柱要求正好砌在炕板交叉点的中心位置上2）砌筑要求砌筑吊炕底板支柱时，其底板与底板的缝隙应 对准立柱的中心线，中间支柱平面1/4的正好担在底板角上砌筑时要 拉线，炕梢和炕上的灰口可稍大一些，炕头和炕下的灰口可稍小一些, 使炕梢稍高于炕头，炕上稍高于炕下，高低差为20--30毫米底板支 柱为120毫米*120毫米*（350---370毫米（长*宽*高）3吊炕板的摆法与密封处理在安放吊炕底板时，要先选好块边直棱角齐全的水泥炕板放在 外侧，安放时要稳拿稳放，先从里角开始，待平稳牢固后再放下一块 全部放完后测量炕头、炕梢宽度是否一致，炕墙处外口水泥炕板要用 线将底角拉直，为砌炕墙和抹面打好基础，整个炕底板安装后不得有 不平稳和撬动现象架空炕底板安放完后，用1 2的水泥砂浆将底板的缝隙抹严然后，再用和好的草砂泥，按5： 1比例合成，在底板上 层抹平，厚度为10毫米；然后再用筛好的干细炉渣放在上面刮平、踩 实，达到严密、平整、保温的效果。
4炕墙的砌筑要求吊炕炕墙砌筑类型分平板式、上下出沿中间缩进等砌炕墙必 须拉线砌，可用1： 2的水泥砂浆坐口，立砖砌筑，炕墙的砌筑高度为, 炕梢240毫米，炕头260毫米；砌筑时要事先将红砖浸湿，确定类型、 高度；镶瓷砖要事先选好瓷砖的尺寸，使之符合炕体的要求5炕内支柱砖的布局与要求炕内支柱砖的多少决定于炕面板的大小在摆炕内支柱砖前， 也可先在炕底板上层放上一层干细炉渣灰用筛子筛好 找平后再摆炕 面支柱砖炕内中间的支柱砖可比炕上炕下两侧的支柱砖稍低10---15 毫米同时在冷墙体的里壁或其他墙体处砌出炕内围墙，既做炕面板 支柱，又做冷墙体的保温墙体火炕炕内支柱砖的高度为12 0毫米X120 毫米X炕头180毫米，炕梢160毫米（长X宽X高）炕内支柱砖的 布局如下图所示6炕内冷墙部分墙体的保温处理吊炕炕内接触的外墙体为冷墙，对这部分墙体要采取保温处理, 避免因上霜、挂冰、上水和透风造成灶不好烧或火炕不热砌筑炕内 这部分围墙时，要用立砖、坐灰口、横向砌筑，并与冷墙内壁留出50 毫米宽的缝隙，里面放入珍珠岩或干细炉渣灰等保温耐火材料，用木 棍捣实，上面再用细草砂泥抹严7炕内后阻烟墙的尺寸吊炕炕梢增设后阻烟墙，采用炕梢缓流式人字分烟墙的结构。
这种分烟处理，可使炕梢烟气不能直接进入烟囱内，使炕梢烟气，尤 其是烟囱进口的烟气由急流变成缓流，延长了炕梢烟气的散热时间， 降低了排烟温度，也排除了炕梢上下两个不热的死角架空炕炕梢人字阻烟墙可做成预制水泥件，也可用红砖砌成人字阻烟墙尺寸为420 毫米X160毫米X50毫米，内角为150度左右，阻烟墙的两端距炕梢墙 体，可按烟囱抽力的大小确定为270毫米X340毫米阻烟墙的顶面与 炕面接触的部分要用灰浆密封，不得出现跑烟现象8炕梢出烟口处烟插板的安装要求吊炕为了火炕保温，减少热量损失，在火炕炕梢出烟口处必须 安装烟插板烟插板安装操作方法：首先将选好和开关灵活的烟插板 放在火炕出烟口处，底部用水泥砂灰垫平，两边待砌炕内围墙时用砖 轻轻挤住,烟插板的顶部高度不得高于两边围墙高度，可略低于5毫米， 烟插板的拉杆可从炕墙处引到外侧，要求两头的接触点必须是水平， 在炕梢炕墙外侧可做成环型或丁字型，以便开、推方便安装完后， 不要乱动，避免松动，影响水泥凝固效果吊炕搭砌技术之三：吊炕的搭砌方法1炕面板的摆法与密封处理吊炕炕面板在安放前应做好密封处理，以解决炕面板下部和侧 面四周不严的问题，避免漏烟操作方法是在安放炕面板时，采用筛 后和好的草砂泥，把四周的炕内围墙顶面抹上一层 毫米厚的细草砂 泥，使炕面板接触的下部与墙体接触的侧面都有泥，炕面板上面挤出 的草砂泥再与炕面泥接上抹平，达到炕面板既四周翘起又严密的效果。
2炕面泥的配比与厚度要求吊炕炕面泥配比：第一遍泥用粗中砂、粘土按5： 1合成；第二 遍泥用中细砂、粘土按4： 1比例合成吊炕炕面泥要求抹两遍，第一 遍为底层泥，抹炕面泥时要求找平、压实炕头厚度为55毫米，炕梢 厚度为35毫米第二遍泥等到第一遍泥八成干时开抹，可加适量的白 灰，厚度为5毫米要求二遍泥抹完后平整、光滑、无裂痕实践和测试证明，吊炕的炕面泥使用的材料为砂泥，炕头厚度为60毫米，炕梢 厚度为40毫米，平均厚度为50毫米效果最佳，并利于炕体贮热和保温, 可较好地解决吊炕下半夜凉得快的问题3镶炕体瓷砖吊炕炕墙镶瓷砖首先要把底和水泥砂浆麻面找好，有棱角的地 方要事先找好棱角，瓷砖面的图案要事先切好、摆好粘瓷砖要先将 瓷砖用水浸湿，浸的时间长短要视水泥麻面的干湿程度决定然后在 瓷砖的背面抹上糊状素灰浆再粘在炕墙上，用手轻轻敲动直至实声或 达到要求的平面为止粘瓷砖要注意对齐缝隙，找好图案，力求表面 平整注意在炕墙瓷砖镶好后，养生期内7天不能烧火。
