配置射频口对象参数和天线位图

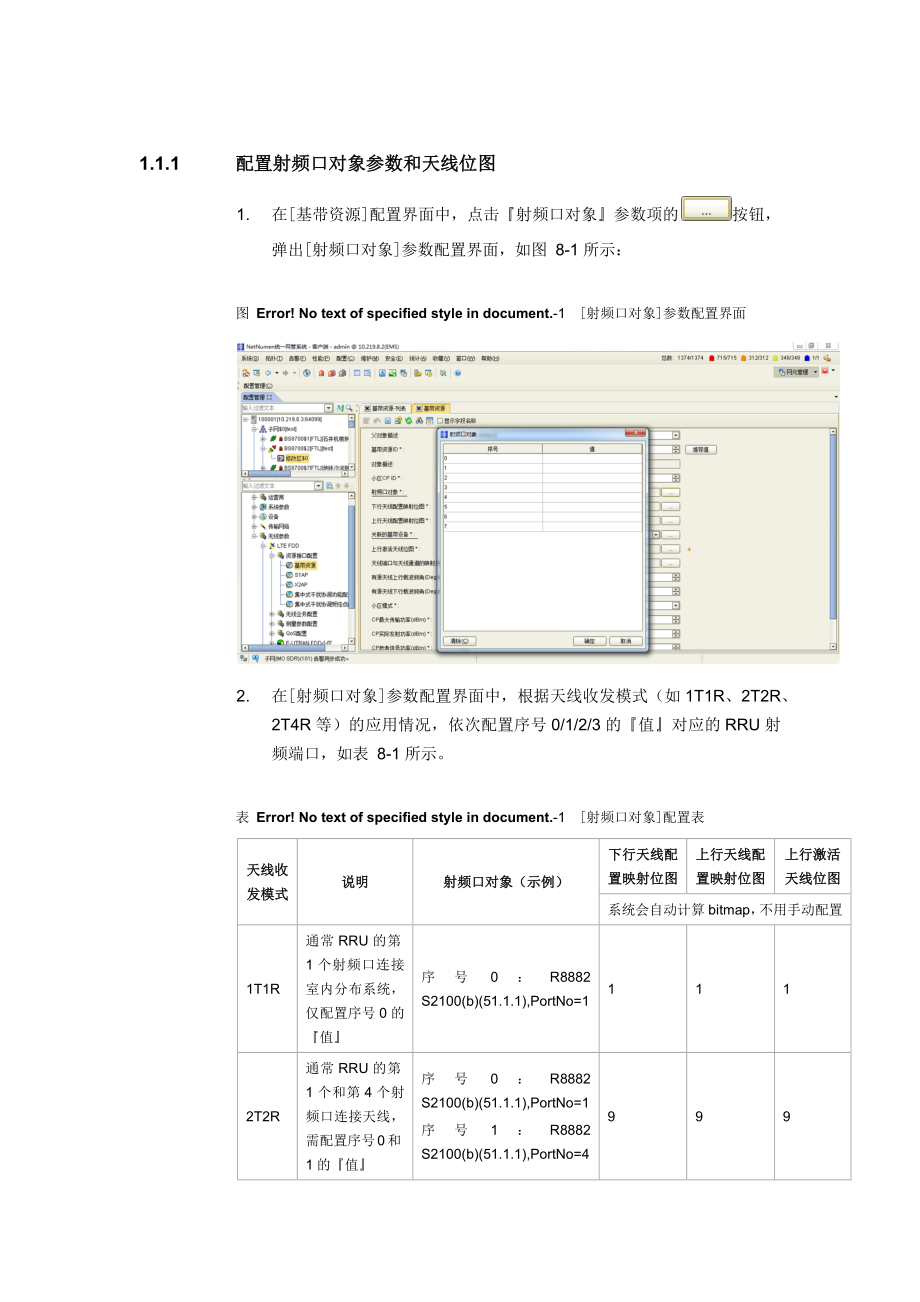

1.1.1 配置射频口对象参数和天线位图1. 在[基带资源]配置界面中，点击『射频口对象』参数项的按钮，弹出[射频口对象]参数配置界面，如图 81所示：图 Error! No text of specified style in document.1 [射频口对象]参数配置界面2. 在[射频口对象]参数配置界面中，根据天线收发模式（如1T1R、2T2R、2T4R等）的应用情况，依次配置序号0/1/2/3的『值』对应的RRU射频端口，如表 81所示表 Error! No text of specified style in document.1 [射频口对象]配置表天线收发模式说明射频口对象（示例）下行天线配置映射位图上行天线配置映射位图上行激活天线位图系统会自动计算bitmap，不用手动配置1T1R通常RRU的第1个射频口连接室内分布系统，仅配置序号0的『值』序号0：R8882 S2100(b)(51.1.1),PortNo=11112T2R通常RRU的第1个和第4个射频口连接天线，需配置序号0和1的『值』序号0：R8882 S2100(b)(51.1.1),PortNo=1序号1：R8882 S2100(b)(51.1.1),PortNo=49992T4R通常RRU的四个均和天线连接，需配置序号0/1/2/3的『值』序号0：R8882 S2100(b)(51.1.1),PortNo=1序号1：R8882 S2100(b)(51.1.1),PortNo=2序号2：R8882 S2100(b)(51.1.1),PortNo=3序号3：R8882 S2100(b)(51.1.1),PortNo=491515下面以配置2T2R的第一个RRU的射频口为例进行说明：（1） 点击序号0的『值』的下拉框，选择第1个RRU的第1个射频口，如图 82所示。

图 Error! No text of specified style in document.2 选择第1个RRU的第1个射频口（2） 点击序号1的『值』的下拉框，选择第1个RRU的第4个射频口，如图 83所示图 Error! No text of specified style in document.3 选择第1个RRU的第4个射频口3. 点击[确定]按钮，完成第一个小区的射频口对象的配置，如图 84所示图 Error! No text of specified style in document.4 完成第一个小区的射频口对象的配置结果1T1R、2T2R、2T4R等应用场景下的射频口配置示例分别如图 85、图 86、图 87所示图 Error! No text of specified style in document.5 配置[射频口对象]参数（1T1R）图 Error! No text of specified style in document.6 配置[射频口对象]参数（2T2R）图 Error! No text of specified style in document.7 配置[射频口对象]参数（2T4R）参考信息关于上/下行天线配置映射位图的取值说明如下：- 映射位图是把射频端口从低位往高位映射为4位bit位，若某bit位生效（即某端口被使用）则置1，如图 88说明。

对于2T2R，若使用射频端口1和4，则上行和下行映射位图的取值自动计算为9，其他情况依次类推 对于2T4R，使用了1、2、3、4等四个射频端口，其中端口1和4用于发射，端口1/2/3/4用于接收，因此上行映射位图的取值自动计算为15（二进制1111），下行映射位图的取值自动计算为9（二进制1001）图 Error! No text of specified style in document.8 上/下行天线配置映射位图取值说明。
