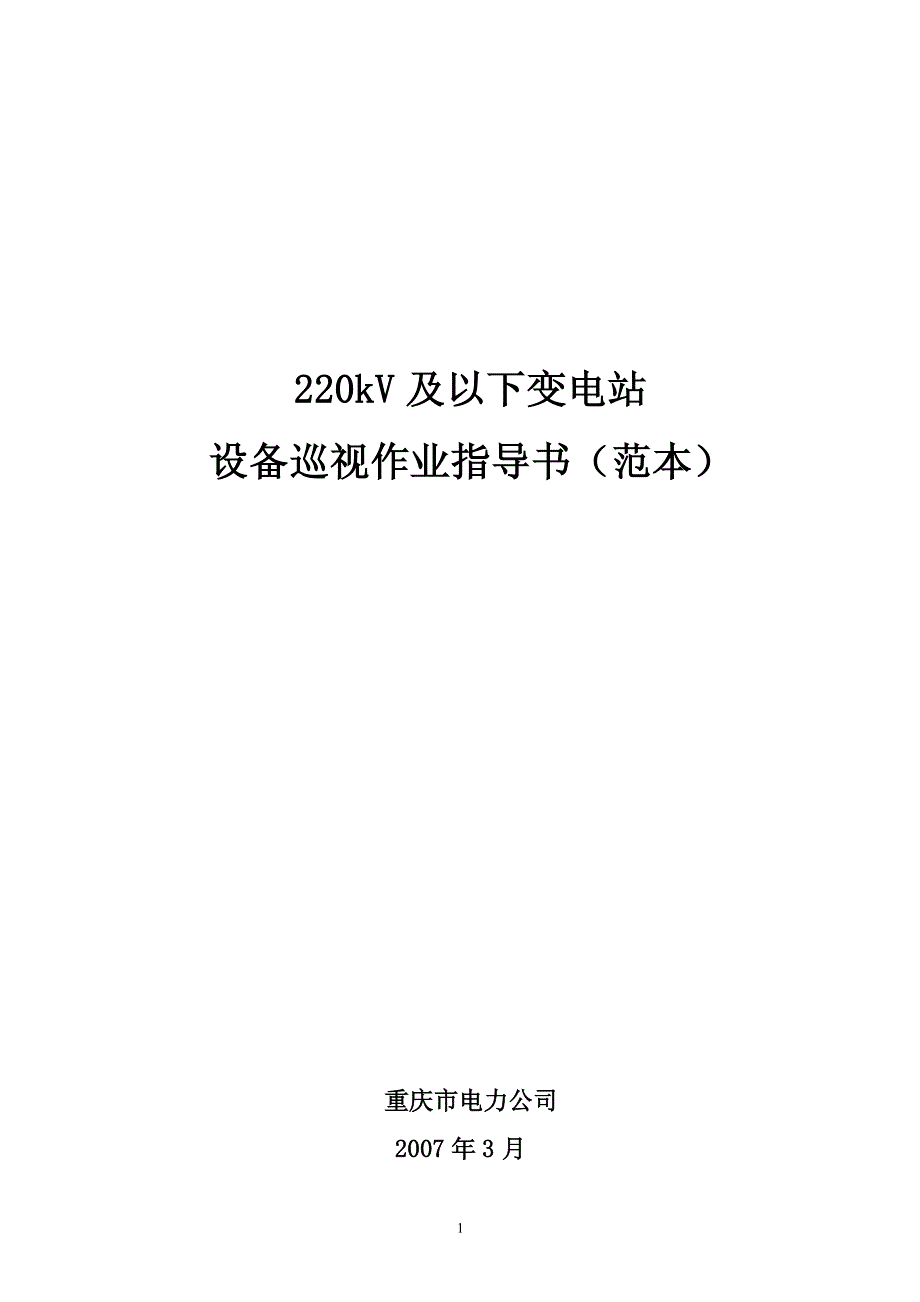

1 220kV220kV 及以下变电站及以下变电站 设备巡视作业指导书（范本）设备巡视作业指导书（范本） 重庆市电力公司重庆市电力公司 2002007 7 年年 3 3 月月 2 目目 录录 1. 适用范围 2. 引用标准 3. 巡视要求 4. 巡视前准备 5. 巡视卡的使用说明 6. 巡视路线 7. 巡视准备情况检查 8. 指导书执行情况评估 附录 1：设备全面巡视标准 附录 2：设备班中巡视标准 附录 3：设备交接班巡视标准 附录 4、设备夜间巡视标准 附录 5、设备巡视卡 3 220kV220kV 及以下变电站设备巡视作业指导书（范本）及以下变电站设备巡视作业指导书（范本） 1 1、、 适用范围适用范围 本指导书规定了变电站运行人员对220kV及以下变电站一、二次设备巡视作业程序和要求 本指导书适用于220kV及以下变电站运行设备的巡视检查工作 2 2 、引用标准、引用标准 电力安全工作规程（变电站和发电厂电气部分） 国家电网公司 变电站管理规范 国家电网公司 DL/T 572—1995 电力变压器运行规程 行业标准 高压断路器运行规程 能源部 微机继电保护装置运行管理规程 DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程 变电站运行管理规范 重庆市电力公司 变电运行规程 重庆市电力公司 3 3、、 巡视要求巡视要求 3．1 值班人员在值班期间应按规定对一、二次设备进行巡视检查，对设备的异常和缺陷要作到及时发现、认真分析、正确处理、作好记录并及时汇4 报。
3．2 值班人员正常巡视应按“变电站设备巡视卡”要求和规定的巡视路线进行 3．3设备巡视时，运行人员必须遵守《电力安全工作规程》（变电站和发电厂电气部分）的有关规定 3．4 巡视周期按《重庆市电力公司变电站运行管理规范》执行 5 4 4、巡视前准备、巡视前准备 4.1 人员要求 序号序号 内内 容容 备备 注注 1 作业人员经年度《电力安全工作规程》考试合格 2 具备必要的电气知识，熟悉变电设备，持有本专业职业资格证书 3 作业人员必须达到本站副班及以上技术等级 4 人员精神状态正常，无妨碍工作的病症，着装符合要求 4.2 危险点分析 项项 目目 危危 险险 点点 控控 制制 措措 施施 误碰、误动、误登运行设备 意外伤人 巡视检查时应与带电设备保持足够的安全距离， 10kV 及以下： 0.7m； 35kV： 1m； 110 kV：1.5m；220kV：3m并不得移开或越过遮栏 在保护室使用移动通讯工具 保护及自动装置误动 在继电保护室禁止使用移动通讯工具，防止造成保护及自动装置误动。
巡视蓄电池室 酸雾影响人体呼吸系统 进入蓄电池室前开启风机 巡视 SF6 室 泄漏的 SF6 气体浓度大使人窒息 1．进入 SF6 室前 15 分钟启动引风机； 2．进入 SF6 室前使用便携式捡漏仪进行 SF6 气体浓度检测 6 SF6 气体分解后的巡视 SF6 气体分解后使人中毒 1．进入气体积聚处戴防毒面具，穿防护服 2、人员站在上风处 SF6 开关压力异常升高 开关爆炸伤人 1、SF6 开关压力异常升高报警时，人员迅速离开，防止开关爆炸伤人 2、人员朝上风处跑，防止 SF6 气体中毒 雷、雨天 跨步电压伤人 1．原则上不得进行室外巡视 2．必须巡视时应穿绝缘靴； 3．远离避雷针； 4．不得靠近避雷器 雾天 意外伤人 1．应穿绝缘靴巡视； 2．注意与运行设备保持安全距离 雪天 人员滑跌 1．门窗封闭应良好； 2．开启室内升温设备； 3．穿的鞋应尽可能采取防滑措施 ； 4．注意行走安全 夜间 意外伤人 1．携带照明器具； 2．两人同时进行； 3．注意盖板窜动，注意沟、坎； 4．注意误碰伤。
大风 天气 人身、设备安全威胁 1．及时发现和清理异物； 2．防止人被砸伤 系统 接地 设备和人身安全 1．检查设备时应戴好安全帽； 2．巡视时应穿绝缘靴、戴绝缘手套； 3．发现接地点应与接地点保持安全距离（室内不得接近故障点 4m 以内，室外不得靠近故障点 8m 以内） ； 4．PT 运行时间不得超过 2 小时 充油设备异响 设备爆炸 未采取可靠措施前不得靠近异常设备 7 户内电容器 电容器爆炸伤人 1．必须停电巡视； 2．巡视时不能越过遮拦 4.3 巡视工器具 巡视应携带的用品 巡视应携带的用品名称 安全帽 设备巡视卡 钢笔（签字笔） 设备所在房间钥匙 绝缘靴（接触电阻不合格或遇雨时） 绝缘手套（遇雨时） 雨衣（遇雨时） 电筒（夜间） 8 5 5、、巡视卡的使用说明巡视卡的使用说明 5．1 巡视标准卡的填写必须使用钢笔或签字笔 5．2 巡视标准卡用完后应妥善保管，保存期一年 5．3 巡视人员在巡视之前必须按要求填写巡视日期 5．4 巡视人员必须按标准卡所列项目逐一检查，无问题就在“检查情况”栏打一个“√”，发现异常就在“检查情况”栏填写设备名称，同时在缺陷记录卡上作好该设备的缺陷记录，并及时汇报。
5．5 巡视结束后，巡视人员必须按卡上要求在签名表内记录详细的巡视时间和签名 6、巡视路线巡视路线 变电站设备正常巡视必须按预先制定的设备巡视路线图进行 10 6.1 巡视路线图 变电站设备巡视路线图变电站设备巡视路线图 巴竹西陈竹南陈竹北竹界北竹界南1# 主变220 kV母联2# 主变220 kV旁路P.T 避雷器竹机线竹两线P.T 避雷器2# 主变1# 主变竹盘东竹盘西竹汉东竹汉西110 kV旁路备用备用备用竹水线110 kV 母联巴竹东备用备用12 6.2 继电室巡视路线图 ××××××220kV 变电站继电室巡视路线图变电站继电室巡视路线图 电度表屏 电度表屏 电度表屏 电度表屏 电度表屏 电度表屏 162路保护 110kV 旁路保护 110kV 母差失灵 I II 110kV 失灵保护屏 110kV 母差保护变流器屏 10kV 电容器无功自投屏 10kV 电容器保护屏 10kV 三四段辅助继电器 备用 165 路保护 166 路保护 172 路保护 167 路保护 168 路保护 161 路保护 110kV 故录屏 261、262 故障测距屏 安控装置载波机屏 安控装置执行屏 262 路保护屏 265 路保护屏 266 路保护屏 220kV 故录Ⅰ 220kV 故录屏Ⅱ 267 路保护屏 268 路保护屏 110Kv、220kV 母联继电屏 2#主变屏 1#主变屏 中央信号继电器 261 路保护屏 220kV 旁路保护 220kV 母差保护变流器屏 220kV 母差 I II 远动屏 远动屏 远动屏 远动屏 远动屏 直流屏 直流屏 直流屏 直流屏 直流屏 控 制 屏 13 7 7、指导书执行情、指导书执行情况评估况评估 评估内容 符合性 优 可操作项 良 不可操作项 可操作性 优 修改项 良 遗漏项 存在问题 改进意见 14 附录附录 1 1、、设备设备全面全面巡视巡视标准标准 1.1 油变压器 名名 称称 序序 号号 检检 查查 内内 容容 标标 准准 主变 1 引线及导线、各接头 1、无变色过热、散股、断股现象； 2、接头无变色、过热现象。
2 本体及音响 1、本体无锈蚀、变形； 2、无渗漏油； 3、音响正常，无杂音、爆裂声 3 线圈温度及上层油温度（记录数据） 1、上层油温度： ℃，绕组温度 ℃，环境温度 ℃； 2、温度计指示温度符合运行要求，与主变控制屏远方温度显示器指示一致 4 本体油枕 1、完好，无渗漏油； 2、油位指示应和油枕上的环境温度标志线相对应（指针式油位计指示，应与制造厂规定的温度曲线相对应 5 有载调压油枕 完好，无渗漏油 6 本体瓦斯继电器及有载调压瓦斯继电器 1、瓦斯继电器内应充满油，油色应为淡黄色透明，无渗漏油，瓦斯继电器内应无气体（泡） ； 2、瓦斯继电器防雨措施完好、防雨罩牢固 3、瓦斯继电器的引出二次电缆应无油迹和腐蚀现象，无松脱 7 本体及有载调压油枕呼吸器 1、硅胶变色未超过 1/3； 2、呼吸器外部无油迹，油杯完好，油位正常 8 压力释放器 完好、标示杆未突出 9 各侧套管 1、相序标色齐全、无破损、放电痕迹； 2、油位显示正常 10 各侧套管升高座 1、升高座、法兰盘无渗漏油 11 各侧及中性点套管 1、油位正常，无渗漏油； 2、无破损、裂纹及放电痕迹 15 名名 称称 序序 号号 检检 查查 内内 容容 标标 准准 12 各侧及中性点避雷器 1、表面完好，无破损及放电痕迹； 2、线接头无过热现象。
13 有载调压机构箱 1、表面完好无锈蚀，名称标注齐全； 2、档位显示与控制屏显示一致； 3、二次线无异味及放电打火现象，电机无异常、传动机构无渗漏油、手动调压手柄完好、箱门关闭严密，封堵良好 14 主变铁芯、外壳接地 1、接地扁铁无锈蚀、断裂现象 15 冷却系统 1、各运行冷却器温度相近； 2、油泵、风扇运转正常，投入数量满足主变运行要求 16 主变爬梯 完好无锈蚀，运行中已用锁锁死，并挂有安全标示牌 17 主变端子箱 1、表面完好无锈蚀，名称标注齐全，箱体接地扁铁无锈蚀、断裂； 2、二次线无异味、无放电打火现象，封堵良好、箱门关闭严密 18 主变冷控箱 1、表面完好无锈蚀， 名称标注齐全， 箱门关闭严密，箱体接地扁铁无锈蚀、断裂； 2、各冷却器电源空开完好无异常，各切换开关位置符合运行要求， 指示灯指示正常， 二次线无异味、无放电打火现象，封堵良好 19 220kV、110kV 侧 中性点 CT 1、无锈蚀、变形、渗漏油； 2、接头无过热变色现象 20 中性点接地刀闸 1、名称标注齐全，箱门关闭严密； 2、分、合位置符合运行方式要求； 3、刀闸无损伤放电现象，操作手柄完好、上锁； 4、二次线无放电、无异味、名称标注齐全，操作机构箱电源刀闸在分位，封堵良好、电机无异常、传动机构无渗漏油，手动分合闸手柄完好。
16 名名 称称 序序 号号 检检 查查 内内 容容 标标 准准 21 储油池内鹅卵石 铺放整齐、无油迹 1．2 户外间隔 名名 称称 序序 号号 检检 查查 内内 容容 标标 准准 刀闸 1 支柱瓷瓶、接头 无破裂、无损伤放电现象 2 刀闸闸口 无过热、变色及移位现象 3 闭锁装置 齐全、无锈蚀，闭锁良好 4 接地刀闸 在“分”位、助力弹簧无断股 5 刀闸操作机构箱 1、名称标注齐全，箱门关闭严密，箱体接地扁铁无锈蚀、断裂； 2、操作电源刀闸在分位，二次线无放电、无异味、封堵良好、电机无异常、手动分合闸手柄完好 6 传动机构连杆 1、无弯曲变形、松动、锈蚀 CT 1 油位、套管、接头 1、油位正常，指示在上下限之间； 2、套管无断裂、裂纹、渗油、放电现象； 3、接头无变色、无过热变色现象 2 二次接线盒、放油阀 1、二次接线盒无油迹； 2、放油阀关闭严密，无渗漏。
