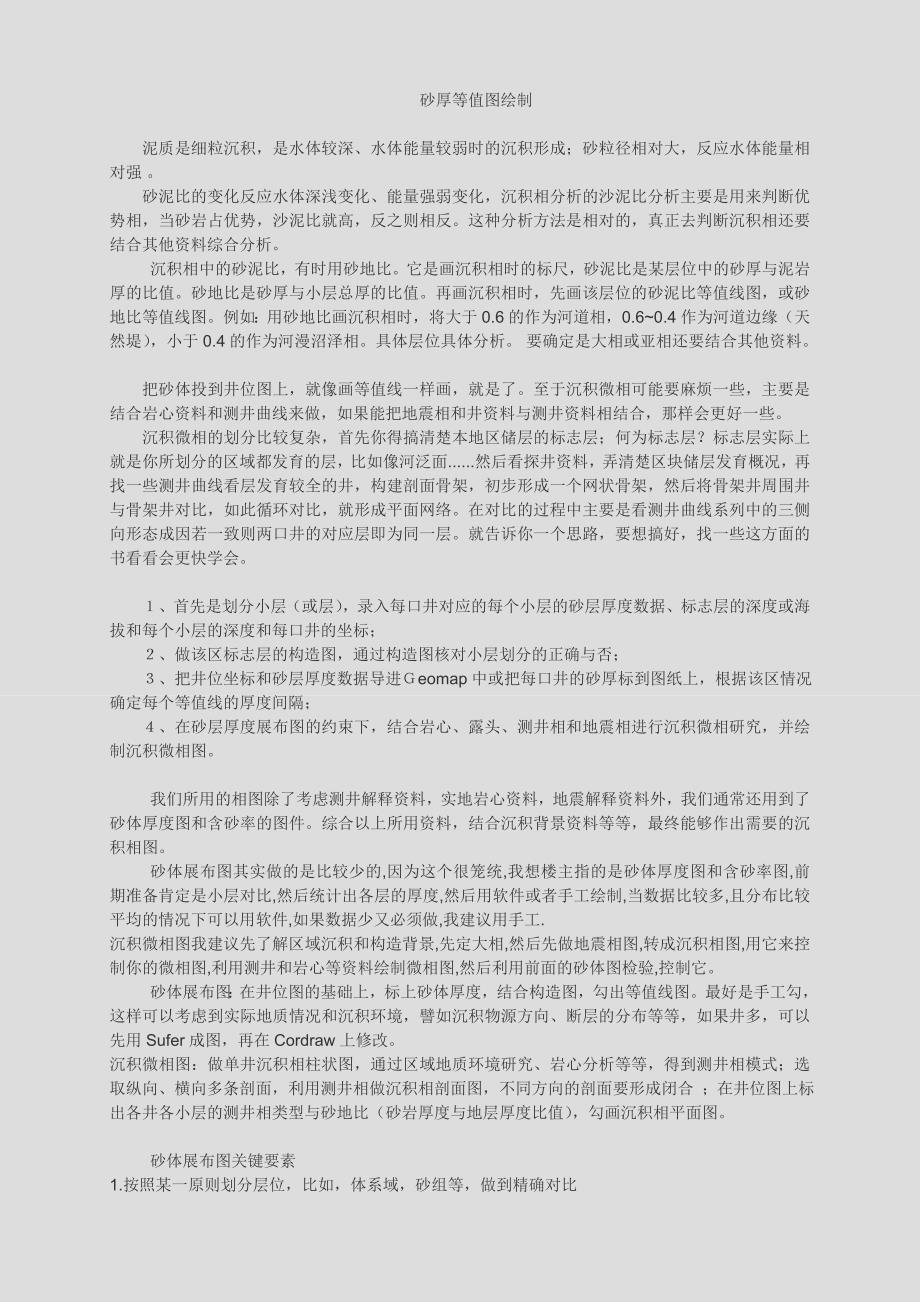

砂厚等值图绘制泥质是细粒沉积,是水体较深、水体能量较弱时的沉积形成;砂粒径相对大,反应水体能量相对强 本文来自阿果石油网() K&[0`sH!  砂泥比的变化反应水体深浅变化、能量强弱变化,沉积相分析的沙泥比分析主要是用来判断优势相,当砂岩占优势,沙泥比就高,反之则相反这种分析方法是相对的,真正去判断沉积相还要结合其他资料综合分析沉积相中的砂泥比,有时用砂地比它是画沉积相时的标尺,砂泥比是某层位中的砂厚与泥岩厚的比值砂地比是砂厚与小层总厚的比值再画沉积相时,先画该层位的砂泥比等值线图,或砂地比等值线图例如:用砂地比画沉积相时,将大于0.6的作为河道相,0.6~0.4作为河道边缘(天然堤),小于0.4的作为河漫沼泽相具体层位具体分析 本文来自阿果石油网()$idToOkw  要确定是大相或亚相还要结合其他资料把砂体投到井位图上,就像画等值线一样画,就是了至于沉积微相可能要麻烦一些,主要是结合岩心资料和测井曲线来做,如果能把地震相和井资料与测井资料相结合,那样会更好一些沉积微相的划分比较复杂,首先你得搞清楚本地区储层的标志层;何为标志层?标志层实际上就是你所划分的区域都发育的层,比如像河泛面......然后看探井资料,弄清楚区块储层发育概况,再找一些测井曲线看层发育较全的井,构建剖面骨架,初步形成一个网状骨架,然后将骨架井周围井与骨架井对比,如此循环对比,就形成平面网络。

在对比的过程中主要是看测井曲线系列中的三侧向形态成因若一致则两口井的对应层即为同一层就告诉你一个思路,要想搞好,找一些这方面的书看看会更快学会1、首先是划分小层(或层),录入每口井对应的每个小层的砂层厚度数据、标志层的深度或海拔和每个小层的深度和每口井的坐标; 本文来自阿果石油网()$C `;fA   2、做该区标志层的构造图,通过构造图核对小层划分的正确与否; 本文来自阿果石油网()dxmE3*b`   3、把井位坐标和砂层厚度数据导进Geomap中或把每口井的砂厚标到图纸上,根据该区情况确定每个等值线的厚度间隔; 本文来自阿果石油网()}5hqD BK?   4、在砂层厚度展布图的约束下,结合岩心、露头、测井相和地震相进行沉积微相研究,并绘制沉积微相图我们所用的相图除了考虑测井解释资料,实地岩心资料,地震解释资料外,我们通常还用到了砂体厚度图和含砂率的图件综合以上所用资料,结合沉积背景资料等等,最终能够作出需要的沉积相图砂体展布图其实做的是比较少的,因为这个很笼统,我想楼主指的是砂体厚度图和含砂率图,前期准备肯定是小层对比,然后统计出各层的厚度,然后用软件或者手工绘制,当数据比较多,且分布比较平均的情况下可以用软件,如果数据少又必须做,我建议用手工. 本文来自阿果石油网()(3 {YM(  沉积微相图我建议先了解区域沉积和构造背景,先定大相,然后先做地震相图,转成沉积相图,用它来控制你的微相图,利用测井和岩心等资料绘制微相图,然后利用前面的砂体图检验,控制它。

砂体展布图:在井位图的基础上,标上砂体厚度,结合构造图,勾出等值线图最好是手工勾,这样可以考虑到实际地质情况和沉积环境,譬如沉积物源方向、断层的分布等等,如果井多,可以先用Sufer成图,再在Cordraw上修改 本文来自阿果石油网()?o*I9 [Z)  沉积微相图:做单井沉积相柱状图,通过区域地质环境研究、岩心分析等等,得到测井相模式;选取纵向、横向多条剖面,利用测井相做沉积相剖面图,不同方向的剖面要形成闭合 ;在井位图上标出各井各小层的测井相类型与砂地比(砂岩厚度与地层厚度比值),勾画沉积相平面图砂体展布图关键要素 本文来自阿果石油网()n>["h2  1.按照某一原则划分层位,比如,体系域,砂组等,做到精确对比 本文来自阿果石油网()o;\c$|TNU  2.统计井砂岩厚度,在打印好的纸上标好,手工成图,因为软件一般是比较机械的,只有手动成图,才能加入地质思想,这也是最重要的过程 本文来自阿果石油网().dStV6  沉积微相划分关键要素: 本文来自阿果石油网()I'$}n$UvZ  1如上,做好砂体厚度图,砂岩含量图,泥岩颜色图,砾岩分布图等基础图件 本文来自阿果石油网()Y#[>j4

如果条件允许,最好做出底部构造图,这对分析微相也很重要,如果没有,地质思想要深刻 本文来自阿果石油网()-g`3;1EV^  3寻找辅助相标志,如古生物组合等指示性标志 本文来自阿果石油网()MG6 y  4以小层或体系域,截最要测井曲线,SP,GR,R25,深浅双测为主,做电相分析,同时手工勾画 本文来自阿果石油网()3Q-[)Z )  所以,首先要有地质思想和认识,有大局观,最好能够亲自到野外实习和观察一下,看不同微相的实际分布特征,搞清不同沉积微相对应的岩性,测井相类型,生物组合类型等,加上不断实践,会有收获的本文来自阿果石油网();\EiM;Q]  怎么建立井震关系,然后划分沉积相?基础工作:岩芯,测井定单井相 本文来自阿果石油网()&_JD)mM5  平面沉积相 本文来自阿果石油网()u@ jX+\  方法一: 本文来自阿果石油网()iA8U Yd3Q  分层->合成记录标定->标志层(或者是砂体、层序界面等)解释->储层预测->划分沉积相 本文来自阿果石油网()??n*2s@t  这是回答你的问题了:井震结合,储层预测,然后划分沉积相 本文来自阿果石油网()*~m+Nc`D,N  本文来自阿果石油网()>iS`pb  方法二: 本文来自阿果石油网()SIbDj[s  分层->计算含沙率(沙泥比)->结合物源方向、沉积相类型、沉积背景 勾沉积相图。

本文来自阿果石油网().{;Y'Zc14S  本文来自阿果石油网()yLsz8j-QJ  方法一偏重物探,二偏重地质分析,具体研究中两种方法必需结合 本文来自阿果石油网()Ou{v/'9z,  本文来自阿果石油网(),f1q)Qf  单井相和平面相也要结合在一起,不能串相举个例子,不能直接从河流的边滩过渡到深湖相的泥岩吧现在可以用地震沉积学来解决这个问题: 本文来自阿果石油网()u !!X6<  一个单井可以控制的范围在25m 左右  而地震则能解决平面上的问题 本文来自阿果石油网()xnE|Umz  1.属性提取:物源方向的确定 不仅能用 含砂率/砂厚图/重矿物等来确定 属性提取也能确定物源方向 RMS振幅显示的是沉积地层中砂泥岩的接触交互关系,这个正好能显示物源方向 本文来自阿果石油网() LL$_zK{  2.地震特征:在盆地边部有可能发育扇三角洲/水下冲击扇  一般发育在断层边缘  楔形 ;盆地中部多发育烃原岩,为中弱连续性/弱反射或者空白反射;还有一些 比如说 水道有时会出现下切谷/   河口坝 丘形充填等;现在有好多软件都可以进行 波形分类,进行地震相分析,在我看来在坐沉积相图时算是一个很好的参考 本文来自阿果石油网() Mkq( T[)  3.地震反演:这个不是很懂 肯定不错 这么多的人用 本文来自阿果石油网()0EJ(.8hwm  本文来自阿果石油网()2c?qV   属性提取和地震相分析还有一个优势就是:如果砂体太薄的时候,从地震剖面上是很难分辨的,但是他们就可以分辨出地震波1/4波长的 薄层砂 甚至更薄也就是属性预测的结果 究竟代表什么地质意义? 本文来自阿果石油网()m5G\}8|  所以在用地震去预测沉积相前,一定要把井上的工作做全做透,因为岩心是不会骗人的,那是反应当时沉积环境最有利也最直接的证据。

本文来自阿果石油网())bx_;9Y{  一般的思路就是点--线--面  也就是单井分析 在连井 最后平面等值线图 本文来自阿果石油网() ;6 +}z~  最终目的是建立地质模式 本文来自阿果石油网()fIFAoLh  另外,沉积相图应该是根据砂岩等厚图才来的吧。
