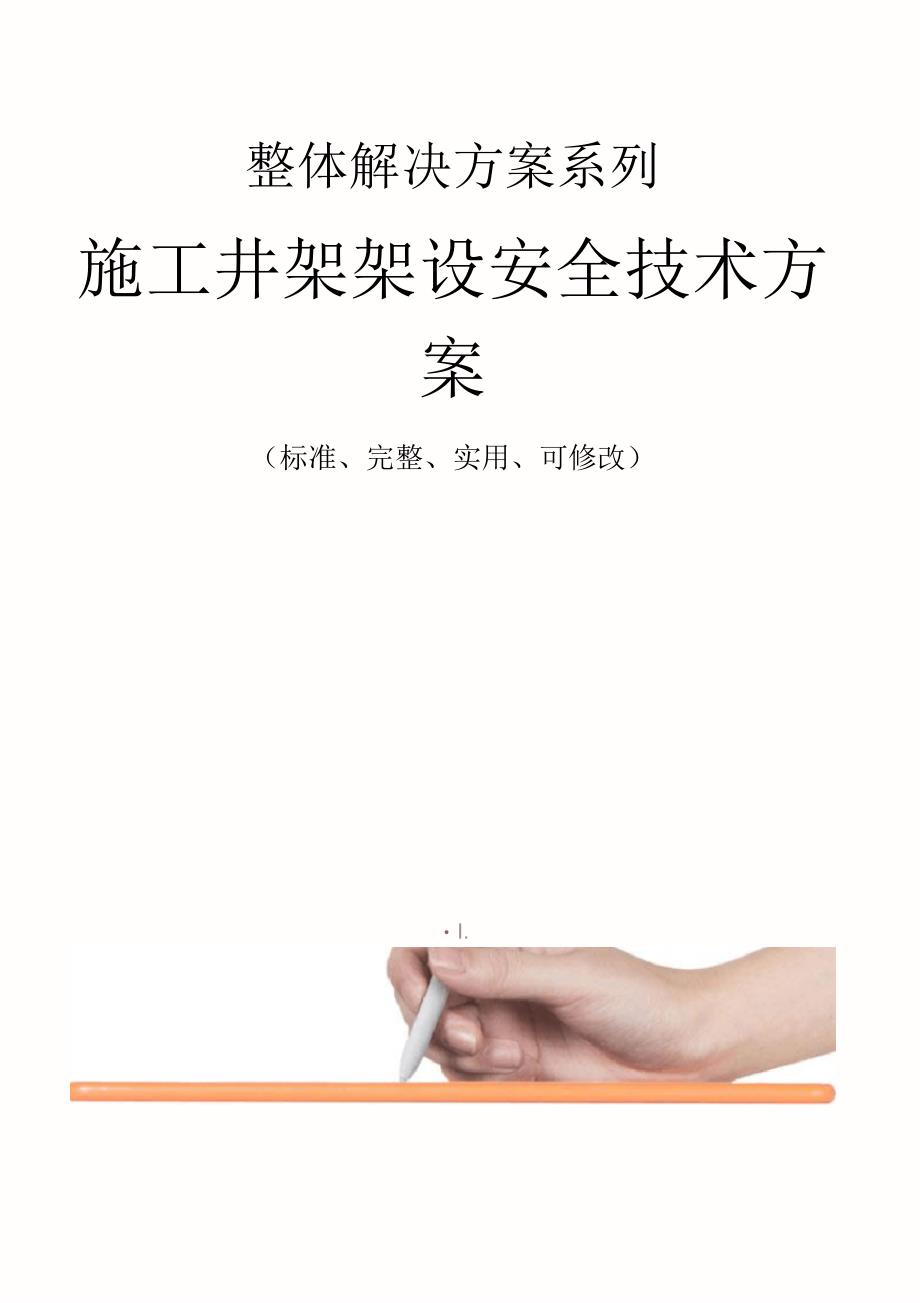

整体解决方案系列施工井架架设安全技术方案（标准、完整、实用、可修改）・I.编号:FS-QG-55131施工井架架设安全技术方案Construction erection safety technical scheme说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目 标管理科学化、制度化、规范化，特此制定一、一般技术要求1、 井架结构必须符合 JGJ88~42安全技术要求井架安 装必须符合JGJ59~99 “建筑施工安全检查评分标准”2、 建筑施工井架结构有三种①格构式②杆件式③钢管 扣件塔设的钢管扣件井架杆件式井架乂有单吊笼和内双吊 笼两种① 格构式井架：架设限高（架体总高）为30米以下，用于 外双吊笼井架② 杆件式井架：架设限高（架体总高）为60米，用于内双 吊笼井架或内单吊笼井架高于 55米建筑主体施工必须使 用塔吊或施工电梯③ 钢管扣件井架：用于无法架设施工井架，但乂需要垂 直施工机械的建筑物特殊部位，架设限高与杆件式要求相同， 但支撑绳轮架受力部位及架体结构必须严格按公司总工室 审批过的方案实施④ 格构式、杆件式井架必须有中国技术监督局、质虽检 测中心认可产品才准在建筑工地上安装和使用。
⑤ 井架如必须设置在建筑物的楼板或悬挑部位，必须得 到设计院书面同意方准实施3、井架材质要求：140 X 58 X 6—GB70八65① 建筑施工井架底座糟钢规格不得小于 A3F— YB17卜 6340 X 40 X 4—YB167— 65② 格构式井架体角钢规格不宜小于 A3F— YB17卜 6375 X 75 X 6—YB167— 65③ 杆件式井架体角钢规格不宜小于 A3F— YB17卜 63连杆及斜拉杆角钢规格不宜小于Z 50 X 50 X 5巾 48 X 4GB7CH 79④ 脚手架钢管材质必须采用 扣件材质必须YB234— 63符合KT33-8，扣件螺栓材质必须符合 GB5-66及GB41-66扣件钏钉材质必须采用 20、25钏钉钢⑤ 钢丝绳宜采用 GB1102-74标准⑥ 螺栓（母）宜采用GB30-76标准件GB1348-78⑦ 绳轮和改向轮材质宜采用 QT40-174、 井架在建筑施工中是把建筑材料提升到施工面重要垂直提升设备，严禁载人5、 搭设井架人员宜聘用公司专业队伍搭设， 外聘队伍必须持有劳动部门颁发“施工机械安装操作证”，严禁聘用无证 队伍和人员搭设井架二、井架安装1、 井架磴基础下的土质必须坚实， 磴标号不得低于C25 基础周边地面不积水，排水良好，搭设前必须对基础进行验 收合格后才准搭设。
2、 严禁井架紧靠建筑物搭设， 必须留有搭设上料平台距 离在井架操作上能看清上料台与井架吊笼上下交界部位，即上料平台长要比外墙脚手架外立杆，最外缘宽 50厘米以 上3、 架体牢固、稳定、垂直偏差小于 1/200 ,总积累偏差 不大于5厘米4、 井架搭设过程，缆风或附墙必须与井架搭设进度同步， 严禁反序设置缆风或附墙，每道缆风或附墙必须按规范设置后才准继续往上搭设5、 井架吊笼升至最高使用点时， 吊笼顶部与绳轮要留有3米以上安全缓冲距离6、 井架最高点在周边建筑物及设施防宙马鞍包络曲面 以下0.5米时，可免设避宙装置，否则必须设置避宙装置， 接地电阻小于10欧姆，还必须定期复检7、 格构式连结井架的紧固螺栓（母）不宜小于M14,连接电机与井架底座紧固螺栓（母）不宜小于 M16杆件式构件结 点接头处每端螺栓数不得少于 2个连接螺栓（母）要求与格构式井架相同8、 架体上吊笼导轨必须垂直、 固定牢固、导轨接头顺直， 其间隙不宜大于0.5厘米9、 井架架体与吊笼涂色要有明显区别10、 井架缆风设置环境必须满足设置缆风的四个条件（详看缆风设置）11、 采用L50 X 5~L75 X 56单根型钢做附墙材料时， 井架 中心与建筑物间距不宜大于 1.5~2米，否则必须采用糟钢或 格构式杆件做附墙杆件。
12、 井架搭设总高=建筑物总高+2米（吊笼高度）+3米（安 全缓冲高度）三、附墙设置1、 计划设置附墙架，井架中心离建筑物距离宜在 1.5~2 米之间为宜，超过2米附墙杆件必须有附墙设置计算书2、 井架9~10米处设置第一道附墙， 架体每往上增高10 米再设置一道，屋面层必须设一道附墙，架体自由高度不宜 超过5米3、 附墙杆件材料必须采用大于 L50X 5角钢、Dg40管件、 糟钢或用型钢制成格构式杆件，严禁用螺纹钢做附墙杆件4、 附墙杆件与架体、附墙杆件与建筑物连接必须采用焊 接或紧固件呈八字连接，严禁接头处用绑扎形式连接5、 建筑物设置附墙位置的预埋件必须与建筑物圈梁主 钢筋焊接6、 附墙杆件不准与上料平台连接， 也不宜与上料平台杆 件卡、碰7、 计划设置附墙的井架，因主体工程进度还没有条件按 计划设置附墙时，可设置临时缆风，确保使用时架体自由高度不超过5米当建筑物具备设置附墙条件时，再用附墙取 代临时缆风8、 计划设置缆风的井架， 靠建筑物方向的缆风， 因施工 需要不能再保留时，必须按规范先补设置附墙，然后再拆除 该组缆风，严禁无计划地拆除和盲目将缆风移位四、缆风设置1、 缆风设置环境必须满足的四个条件 ：① 井架缆风离输电线路必须大于 JGJ46-88规定的安全距离。
② 设置后的缆风与地面夹角不能大于 60 °③ 井架上每组同一平面设置的缆风必须能对角设置，靠 上料平台方向的缆风架设不得防碍上料平台的正常操作，也 不得与上料平台卡、碰④ 每支缆风锚桩必须满足锚桩设置条件，否则井架架体 必须采用附墙设置2、 建筑施工井架缆风绳必须采用巾 9.3毫米规格钢丝绳， 严禁用钢筋、铁丝等材料设置缆风，也不宜采用比巾 9.3绳 径大的钢丝绳做缆风缆风绳径大，孤垂也大，同一平面四根孤垂也难控制，使井架受力不均孤垂大，风载会使井架3、架体10米处设置第一道缆风，往上每增高 10~15米再没一道缆风，架体顶部（设置绳轮架位置）必须设一道缆风，每条缆风与地面夹角不得大于 60 ，缆风设置的井架不允许 留自由高度4、 每道缆风不得少于 4条，同平面对角设置5、 井架上缆风结点与锚桩挂环必须直线对拉， 严禁与其 他设施卡、碰或转折6、 每根缆风必须设独立锚桩，严禁一锚多绳7、 每条缆风与锚桩连接端必须用 M10以上花兰螺丝与 锚桩连接钢丝绳与花兰螺丝必须用鸡心环过渡，严禁缆风 直接绑扎在锚桩上8、 缆风每接头处必须使用绳卡固定， 每处绳卡不少于3 个绳卡规格必须与巾9.3钢丝绳绳径匹配。
绳卡间净距为 绳径10~15倍9、 受力绳必须在绳卡滑鞍方向，回头绳在 U型螺栓方 向，不得反置，也不得正、反交错设置绳卡10、 调节缆风花兰螺丝必须同组缆风对角同时进行，缆 风孤垂控制在LX 4~6/00每组的四根缆风孤垂必须基本一致 严重死绷拉直，也不允许孤垂过大11、 调节后的花兰螺丝必须用 12#镀锌铁丝连同锚桩挂 圈8字绑扎将花兰螺丝固定12、 JGJ46-88规定井架缆风与架空线路最小安全距离 ：外线电压 1KV 以下 1-10KV35-110KV154-220KV220KV 以 上最小安全距离（米）468101513、有车辆行驶附近的缆风绳，在驾驶室视线高度的缆风绳上必须设有明显的警示标志 （如红布条或红白相间彩色套管等）五、锚桩设置1、 设置锚桩地面必须坚实，不允许在沙地、砾石地上设 置2、 严禁利用树木、砖柱、砖墙窗、门洞、上料平台、有 压力的管道及容器，有毒、易燃、易爆物质的管道及容器做 井架缆风锚桩3、 锚桩型钢不得小于 L65X 6角铁或巾48X 4焊接管 每根桩长不小于2米，与地面夹角50度~60度打入坚实地面 1.7米深锚桩地面长度不宜大于 30厘米4、 两支以上锚桩不允许沿受力方向前后设置， 必须以锚桩受力方向为中心左右间隔 0.5米以上位置设置。
5、 缆风或附墙设置必须与井架架体搭设高度同步设置6、 锚桩型钢或钢管地面端应用巾 12钢筋焊接一个无开 口挂环，以便与花兰螺丝相勾7、 桩位地面土质较松，必须在斜桩受力方向加横木 横 木规格200 X 200 X 1500,横木埋深0.5米，一侧紧靠锚桩， 回填土及石块并夯实六、井架吊笼设置1、 吊笼必须牢固、不变形吊笼底座及框架必须采用不小于匚10糟钢制作，其余各杆件、护栏必须用不小于/ 40 X 4型钢制作，吊笼框架各接头处必须用 A3钢厚6毫米板补强2、 吊笼两侧护栏内必须用钢板网封闭 不宜用铁板或其 他材料全封闭，防止妨碍操作人员对吊笼上的人和物的观察3、 吊笼顶部必须满铺防砸板4、 吊笼底部用5厘米木板密实铺设，也可用铁质波纹板 设置，并设有挡轮板5、 钢丝绳与吊笼联接必须有曲径半径大于 5厘米的圆 滑过渡装置，防止钢丝绳局部永久性变形、扭死，造成露芯 或断丝事故6、 吊笼进料口必须设置运行时能自行关闭的活动安全 门7、 吊笼导轮架不变形、 不走位、导轮运行灵活，导轮与 导轨运行时接触良好，接触面不失油8、 吊笼必须设有“楼层停靠装置”9、 吊笼必须设有防坠落及限高装置10、 吊笼底部必须设置缓冲装置，防止吊笼着地时冲击 力过大造成吊笼变形。
11、 吊笼涂刷黄色漆与井架颜色要有明显区别七、钢丝绳1、 选用3t卷扬机做提升动力的井架，建筑施工井架一 般选用GB1102-74钢丝绳，绳径不得小于巾12.5 ,提升总重 虽（含吊笼）不得大于1.0吨，即安全系数选 92、 单吊笼井架用的磨擦式卷扬机钢丝绳端头与卷筒必 须有压紧装置卡牢钢丝绳在卷筒上排列整齐，当吊笼处在 最低工作位置时，卷筒上钢丝绳应不少 3圈3、 严禁使用超过报废标准的钢丝绳 如钢丝绳露麻芯、 严重失油、受酸、碱腐蚀、永久性变形、磨损直径比原直径小10%或在一截距内断丝超过 10% （以6X 19巾12.5为例:6X 19规格钢丝绳总丝数为 6X 19=114丝，在一截距内断丝不 许超过12丝）4、 钢丝绳与吊笼连接必须使用绳卡， 绳卡规格必须与钢丝绳绳径匹配绳卡数不少于 3个，绳卡间净距为绳径 10~倍受力绳应在绳卡滑鞍方向回头绳在 U型螺栓方向，不得反置，也不得正反交错设置绳卡5、 钢丝绳终端长度离绳卡不得小于 0.2米，而且其终端 要用细铁丝绑扎牢固，以免散股6、 养护井架上的钢丝绳必须涂刷黄油， 严禁加注机油养 护八、绳轮设置1、 绳轮轮糟底径必须是绳径 18~20倍。
2、 绳轮绳糟直径比绳径大 1.5~2.5毫米3、 绳轮糟深为绳径一倍以上4、 绳轮轴承必须使用滚动轴承，严禁使用滑动轴承5、 轴承轴必须架设在轴承座上， 轴承座用紧固件牢固固定在绳轮架上，严禁放置在限位糟中使用6、 绳轮轴承严禁失油，绳轮绳糟与钢丝绳接触面也严禁 失油7、 绳轮架必须由两支糟钢焊接组成， 糟钢规格不得小于 匚 14#8、 绳轮架与井架两个接触处的下方， 都必须用型钢呈八 字斜撑补强9、 采用JKIA型快速可逆卷扬机，通常设置在井架中或井架外侧，这时绳轮架安装时必须顺着腰鼓滚筒进绳方向偏转2~3度角，防止运行时钢丝绳在卷扬机轮鼓处相磨擦，严 禁反向偏转设置，绳轮边不准有缺口、裂纹九、井架电器1、 井架电源线、信号及限位开。
