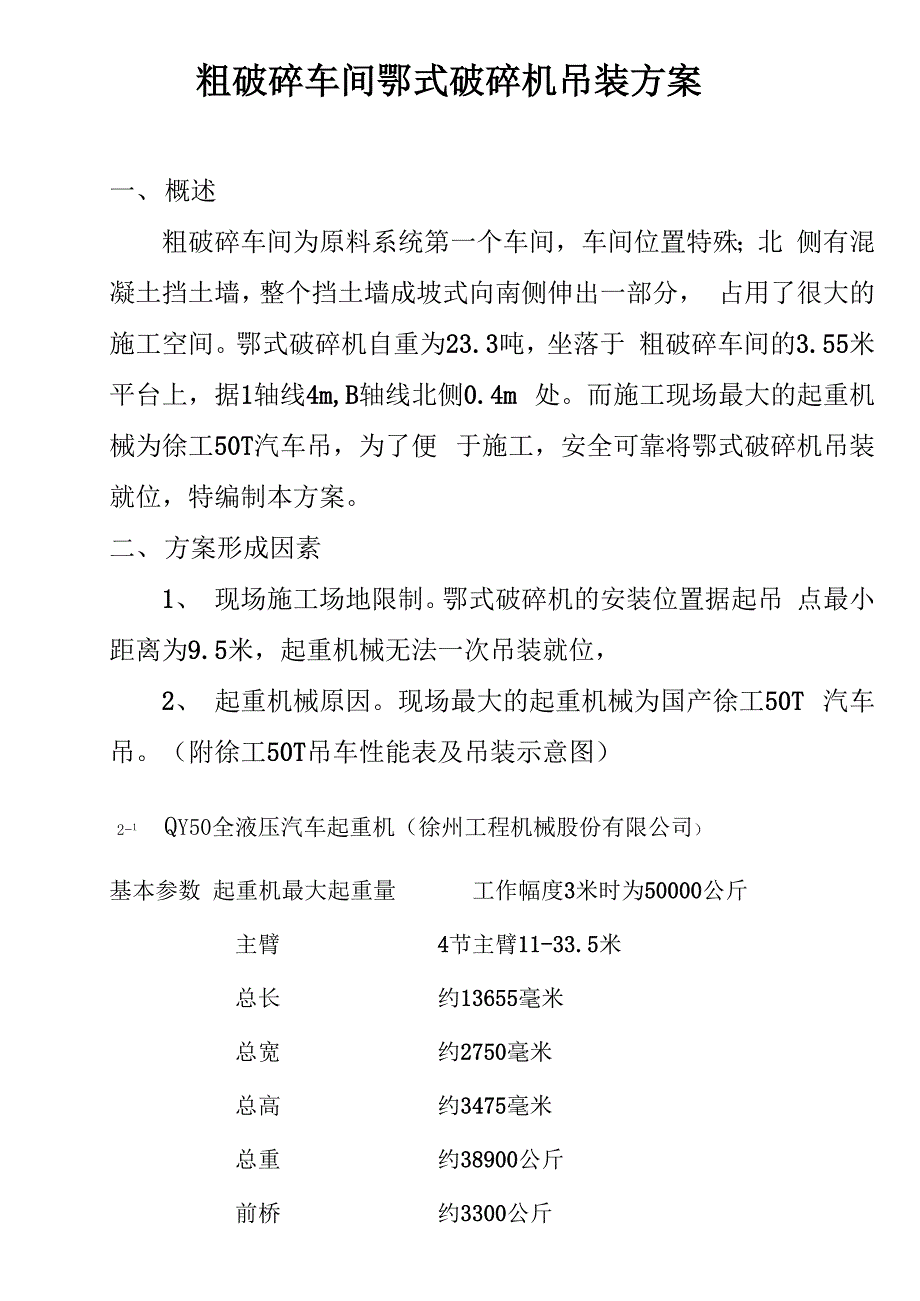

粗破碎车间鄂式破碎机吊装方案一、 概述粗破碎车间为原料系统第一个车间，车间位置特殊；北 侧有混凝土挡土墙，整个挡土墙成坡式向南侧伸出一部分， 占用了很大的施工空间鄂式破碎机自重为23.3吨，坐落于 粗破碎车间的3.55米平台上，据1轴线4m,B轴线北侧0.4m 处而施工现场最大的起重机械为徐工50T汽车吊，为了便 于施工，安全可靠将鄂式破碎机吊装就位，特编制本方案二、 方案形成因素1、 现场施工场地限制鄂式破碎机的安装位置据起吊 点最小距离为9.5米，起重机械无法一次吊装就位，2、 起重机械原因现场最大的起重机械为国产徐工50T 汽车吊附徐工50T吊车性能表及吊装示意图）2-1 QY50全液压汽车起重机（徐州工程机械股份有限公司）基本参数 起重机最大起重量 工作幅度3米时为50000公斤主臂 4节主臂11-33.5米总长 约13655毫米总宽 约2750毫米总高 约3475毫米总重 约38900公斤前桥 约3300公斤word.后桥 约5600公斤侧方、后方区刖方区、沿全圆周360°作业主臂长度作业主臂长度半径1118. 52633. 5半径1118. 52633. 53. 0500003. 0500003. 5430003. 5430004. 038000250004. 038000250004. 534000250004. 534000250005. 030500250005. 030500250005. 52800023000140006. 01900018000140006. 02400021400140007. 0130001200013000100006. 52100019900140008. 09000850010000100007. 018518001300100010. 0490060006000000008. 01450014000115001000012. 02800380040009. 0115001150010200940014. 015002400260010. 095009200840016. 07001500190012. 066007500695020. 070014. 0470057005850副臂长度16. 0340043004800主臂角度8. 513. 518. 0330038005°30°5°30°20. 02500300080°400020002500100022. 01900240075°28001550200095024. 01400185070°20001250145075026. 0145065°16001050110063028. 0105060°125090085053030. 075055°1050750650450行车速度（最大） 计算值71公里/小时2.2吊装示意图礼车 吊车支爬.0如2.2图中所示吊装半径及高度，再对应徐工50T吊车性能表，在如此吊装环境下，50T吊车只能吊起11.5吨重。
而鄂式破碎机的自 重为23.3吨三、方案内容1、场地平整将粗破碎车间东侧场地进行平整，然后用石质硬料将场地垫平压 实如图所示）3.1.1平整场地示意图2、临时平台搭设在粗破碎车间2.8米平台的钢梁之上加高0.75米，达到 鄂式破碎机安装高度；在2轴线平台外接5米，增设平台梁， 隔1.3米增设支撑钢柱整个增高平台及外接平台满铺 <5=10mm厚钢板将平台及柱梁节点焊接完成后，进行下一 步吊装工作如图所示）3.2. 1临时平台搭设示意图6CCC6 ODD3、破碎机吊装在破碎机吊装进行前，因破碎机的底部有料口，不是一个平整整 体，放置到平台上后，无法整体拖运移动应根据破碎机的外形尺寸 预先做一个支架托盘，制作尺寸应比破碎机的底最大尺寸大100mm. 支架托盘底部应放置好0159*10*3米长滚杠将吊装所用机具准备好后，吊车停到指定吊装位置，将50T吊车4个支腿下 铺2米*2米320mm厚钢板吊车准备完毕后，在只出一节大 臂的情况下将破碎机吊到外接临时平台上支架托盘里如 图所示）3.3.1破碎机吊装示意图4、破碎机整体移位破碎机吊装到外接平台支架托盘中后，在粗破碎车间的 1轴线钢柱上捆缚钢丝绳，挂上2台10T倒链，将破碎机从 2轴线向1轴线方向拖动位移。
在移至距2轴线5米处，将 破碎机托盘固定，防止破碎机因重力原因发生位移然后将 倒链拆除，再次挂在车间北侧的C轴预先设置好的横向吊点 上，将破碎机从A轴向C轴方向拖动在移动破碎机之前， 需用4台10T油压千斤顶将破碎机连同托盘顶起，将托盘底 下放置的0159*10*3米长的滚杠进行90度旋转，平行于C 轴方向，使滚杠可以向C轴方向滚动待破碎机移动到图纸设计指定安装位置后，整体位移工程结束5、破碎机安装就位破碎机移动到图纸设计指定安装位置后，在破碎机的四 角外围设立4支吊装柱，每个吊装柱上悬挂10T倒链一台； 同时有4人操作10T倒链，将破碎机整体吊起，直到可以将 破碎机底部放置的托盘及滚杠抽离为止将底部的托盘及滚 杠抽离后，将破碎机放置于预先放好的破碎机定位线上，如 发生其他方向位移，可在相反方向再次悬挂倒链牵引，直至 将破碎机安装到设计位置如图所示）3.5.1破碎机安装示意图四、安全保证措施1、 安装人员持证上岗，穿劳动服装，配戴安全帽、防护手 套系安全带等防护用品2、 吊装时，由专业起重工起吊，起重机要配指挥哨、指 挥旗，做到信号准确无误3、吊装时，拉牵引绳的人员要远离吊重物下面，防止吊重物坠落，危及人身安全。
4、 吊装时所用钢丝绳不能有断丝、扭结、断股、绳芯挤 出等现象，根据重物重量选择钢丝绳径，使之有足够大的强 度承受重物重量5、 临时平台搭设符合规范要求，应达到最大承重受力强 度6、使用钢丝绳攀附与钢结构时，应加保护措施，防止把 钢丝绳割伤五、手段措施用料及工机具序列材料及工机具名称规格型号数量备注1钢板5=1060m2临时平台2H型钢H300*200120m临时平台3无缝钢管0159*1021m滚杠4倒链10T4台吊装5倒链5T2台吊装6油压千斤顶10T4台吊装钢丝绳套6m8支吊装最新文件 仅供参考 已改成word文本方便更改。
