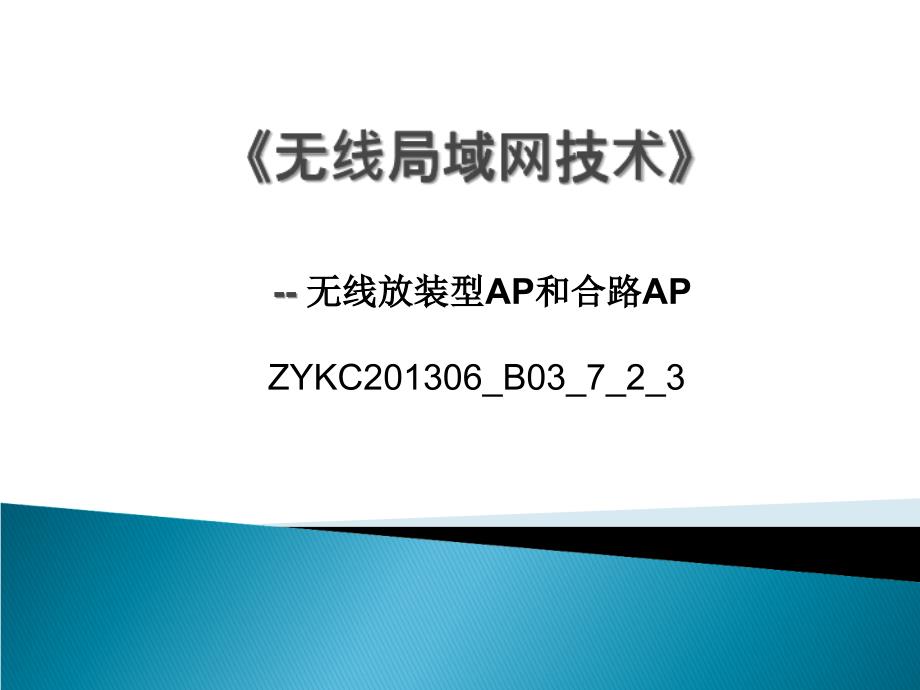

-- -- 无线放装型无线放装型AP和合路和合路APZYKC201306_B03_7_2_3 本单元主要介绍无线放装型AP和合路AP基础知识内容，通过对无线地勘的无线放装型AP和合路AP知识和方法内容熟悉和掌握，熟悉后续开展的无线地勘工作内容，掌握无线放装型AP和合路AP区别，以方便后续有效开展无线局域网组建准备 1、了解无线的放装和合路AP区别2、了解无线合路AP优缺点3、了解无线放装AP优缺点； 一、放装和合路AP区别室内分布AP（合路AP）和放装AP其实指的是覆盖方式不同室内分布AP是把AP末端的自带天线拿掉，通过跳线的方式连接到室内分布系统去，通过系统的天线发射信号放装AP是最简单的覆盖方式，一般只能适合较小的热点放装和合路AP区别：合路AP走的是室分系统通过天线覆盖到所覆盖的区域放装AP是通过网线直接安装在覆盖区域，两者对覆盖区域所使用的材料不同 1、放装和合路AP的各自优点：放装AP安装维护相对容易合路AP通过与2G3G室份系统合路，建网成本低由于目前合路的AP容量不很理想，支持串联2个AP，最多支持40个用户 现在合路AP使用于高校（比如教室、办公楼），酒店，住宅楼等许多场景，根据覆盖场景用户的需求不同组网方式便有了差异。
2、室内覆盖范围WLAN工程室内分布型AP用于室内专项覆盖，就跟家中的无线路由器一样，靠其自身的天线覆盖一般功率不大，见过的最大500MW 放装型AP，用于与室内分布系统合路，输出较分布型AP大，最大有到2W的，这种AP靠室内分布的天线覆盖，通常一个2W的AP可以覆盖好几层写字楼 这两种AP没有孰优孰劣之分，他们的芯片都是一样的就好像一个人，在运动场合穿运动装，在会议场合穿正装一样 3、应用的场景场景不一样，室内放装的话都用100MW的多一些小功率多布点，这样效果才好 室内分布型也有优势因为之前的室分方案设计原则都是让功率尽量平均分配，WLAN末端合路后，也能使功率平均分配 4、天线放装型AP利用设备自带天线进行覆盖，应用在比较小的场景；室分型AP接入现有或新建的室内分布系统，利用室分作为天线进行覆盖目前对于WLAN室内场景覆盖，多选用发射功率为500mw的合路型AP及100mw的放装型AP，除发射功率外，两种AP在性能上没有差别，一定环境下甚至可以互换连接方式室内合路和放装实际上指的是覆盖方式不同，室内分布是把AP末端的自带天线拿掉，通过跳线的方式连接到室内分布系统中去，通过室分系统的天线发射信号。
放装是最简单的覆盖方式，直接把AP放置在需要覆盖的区域进行覆盖 合路型AP与室分系统进行合路，一个AP连接5～8副吸顶天线，要求每副天线出口功率大于10dBm 二、合路二、合路AP优缺点优缺点合路型AP的主要特征如下：首先，合路型AP的主要优点： 1. 利用室分系统合路，建网成本较低，可以利旧，因为之前的室分方案设计原则都是让功率尽量平均分配，合路后末端天线也能使功率平均分配，覆盖范围更广 2. 施工较方便，可直接在弱电间通过增加合路器进行合路，无需像放装型那样引长网线至AP放置处 3. 对于单层面积较大的场景，放装型AP局限于网线供电长度的限制，不能更好多覆盖较远的区域，合路型AP可通过与室分系统合路尽量满足远端区域的覆盖 合路型AP的主要缺点： 1、 覆盖范围扩大，但每台AP允许的并发用户数并不能增多，用户量较大的区域不适用 2、合路后的天线输出功率比放装型AP低约10dbm，对于墙体结构较厚或安装金属制吊顶的场所，穿透后室内同一位置的场强较弱 C、室分合路型场景，受限于原室分的设计是否合理，天线安装位置是否合适，以及天线本身等因素同时，合路AP需加装合路器，对原室分系统会有信号损耗。
D、不利于后期的扩容，如因容量，弱覆盖等原因需扩容，后期多需利用放装形式进行补充，但此方式会与前期的室分合路场景在信道规划上存在冲突，不利用信道的合理规划 E、隐藏节点问题尤为严重，在无线网络中，A节点可以被B节点看到，但是却不能被与B节点通信的C节点看到，那么A节点对于C节点来说就是一个隐藏节点假设有两个客户站都连接到接入点，但两者位于相反的方向上如果它们都位于该接入点覆盖的最大范围上，则它们将无法相互通信因此，这些客户站并不知道介质上是否存在其它客户站，它们可能会同时停止发射信号，这就是所谓的隐藏节点（或客户站）问题在高密度部署的网络中，可能存在众多的AP和STA，由于复杂的无线环境，很多的设备之间可能构成隐藏节点，或者相互之间的信号可见度比较低，造成干扰多、竞争机制效率下降、重传次数增多，又反过来恶化了整个WLAN网络的应用室分合路系统，天线数量多覆盖范围广，当用户量较多时很容易出现隐藏节点的情况 三、放装三、放装AP优缺点优缺点放装型AP利用设备自带天线进行覆盖，直接把AP放置在需要覆盖的场景进行覆盖，天线口袋输出功率20dbm 放装AP的主要优点： 1. 信号较强，同样的覆盖范围，穿透多重障碍物后覆盖效果相对室分合路较好。
2. 对于业务容量较大的区域，放装方式是最简单的覆盖方式，易于后期的网络优化，排障 3. 放装型AP覆盖范围内不同的客户端之间的可见性较高，所以隐藏节点的情况相对较少 放装AP的缺点： 1. 放装型AP受限于网线的长度，网线长度过长不能供电，对于面积较大的场景不易于布放 2. 对于电梯，地下室以及施工不方便的场景，AP放装较不便 3. 对于没有吊顶的场景，放装型AP需放置在楼道的墙壁上，一方面影响美观，物业不易协调另一方面，贴着墙壁的AP天线会有较强的反射信号，在一定程度上会对另一侧的信号产生干扰 谢 谢！ 。
