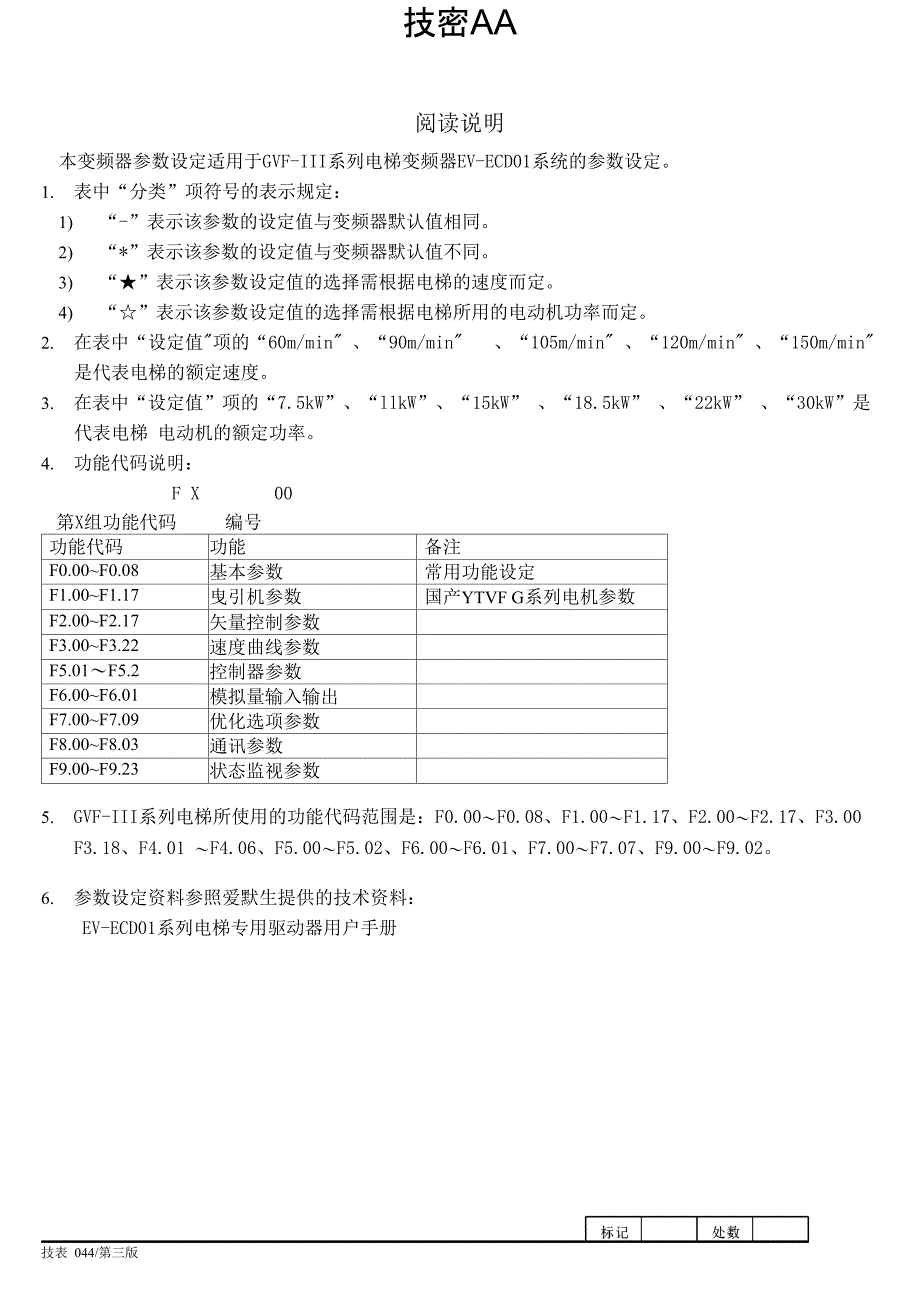

技密AA阅读说明本变频器参数设定适用于GVF-III系列电梯变频器EV-ECD01系统的参数设定1. 表中“分类”项符号的表示规定：1) “-”表示该参数的设定值与变频器默认值相同2) “*”表示该参数的设定值与变频器默认值不同3) “★”表示该参数设定值的选择需根据电梯的速度而定4) “☆”表示该参数设定值的选择需根据电梯所用的电动机功率而定2. 在表中“设定值"项的“60m/min" 、“90m/min" 、“105m/min" 、“120m/min" 、“150m/min"是代表电梯的额定速度3. 在表中“设定值”项的“7.5kW”、“llkW”、“15kW” 、“18.5kW” 、“22kW” 、“30kW”是代表电梯 电动机的额定功率4. 功能代码说明：F X 00第X组功能代码 编号功能代码功能备注F0.00~F0.08基本参数常用功能设定F1.00~F1.17曳引机参数国产YTVF G系列电机参数F2.00~F2.17矢量控制参数F3.00~F3.22速度曲线参数F5.01〜F5.2控制器参数F6.00~F6.01模拟量输入输出F7.00~F7.09优化选项参数F8.00~F8.03通讯参数F9.00~F9.23状态监视参数5. GVF-III系列电梯所使用的功能代码范围是：F0.00〜F0.08、F1.00〜F1.17、F2.00〜F2.17、F3.00F3.18、F4.01 〜F4.06、F5.00〜F5.02、F6.00〜F6.01、F7.00〜F7.07、F9.00〜F9.02。
6. 参数设定资料参照爱默生提供的技术资料：EV-ECD01系列电梯专用驱动器用户手册技表 044/第三版功能码名称键盘面板显示最小单位分 类设定值F0组：基本参数F0.00用户密码用户密码1*8888F0.01语种选择语种选择1—0F0.02操作方式选择操作方式1*1F0.03运行速度数字设定运行速度设定0.001m/s—0F0.04运行方向切换运行方向1—060m 90m 105m 120m 150m/min /min /min /min /minF0.05电梯额定速度额定梯速0.001m/s*1.000 1.500 1.750 2.000 2.500F0.06最大输出频率最大频率0.01Hz*50.00F0.07载波频率调节载波频率0.1KHz*8.0F0.08参数更新参数更新1—0F1组：曳引机参数F1.00PG脉冲数选择PG脉冲数1—1024F1.01电机类型选择电机类型选择1—07.5KW 11KW 15KW 18.5KW 22KW 30KWF1.02电机功率额定功率0.1KW☆7.5 11 15 18.5 22 30F1.03电机额定电压额定电压1V☆330 330 330 330 330 330F1.04电机额定电流额定电流0.1A☆18.5 26.0 36.0 44.0 51.0 68.0F1.05电机额定频率额定频率0.01Hz—50F1.06电机额定转速额定转速1r/min*150060m 90m 105m 120m 150m/min /min /min /min /minF1.07曳引机机械参数曳引机参数0.1★40 69.2 70.0 78.7 102.5F1.08电机过载保护方式选择过载保护1*2F1.09电机过载保护系数设定电子热继电器0.1%—100.0F1.10电机自动调谐保护自动调谐保护1—0Fl.ll电机自动调谐进行自动调谐进行1—07.5KW 11KW 15KW 18.5KW 22KW 30KWF1.12定子电阻定子电阻0.001 Q☆0.543 0.392 0.323 0.162 0.142 0.067F1.13定子电感定子电感0.1mH☆56.4 41.9 31.5 22.7 30.4 24.1F1.14转子电阻转子电阻0.001 Q☆0.409 0.210 0.167 0.139 0.126 0.083F1.15转子电感转子电感0.1mH☆56.4 41.9 31.5 22.7 30.4 24.1F1.16互感互感0.1mH☆53.7 40.2 30.1 21.2 29.3 23.4F1.17空载激磁电流空载激磁电流0.1A☆11.7 15.8 21.0 30.9 20.1 26.6F2组：矢量控卡制参数F2.00ASR比例增益1ASR1-P0.001*2.10 （高速段）F2.01ASR积分时间1ASR1-I0.001s—1.00 （高速段）F2.02ASR比例增益2ASR2-P0.001*3.20 （低速段）F2.03ASR积分时间2ASR2-I0.001s*0.40 （低速段）F2.04ASR切换频率1低速切换频率0.01Hz—0F2.05ASR切换频率2高速切换频率0.01Hz—5.00 （低速段切换频率应小于高速切换频率）F2.06电流环KP内环KP1—512F2.07电流环KI内环KI1—640F2.08转差补偿增益转差补偿增益0.1%—100.0技表 044/第三版F2.09电动转矩限定电动转矩限定0.1%—180.0F2.10制动转矩限定制动转矩限定0.1%—180.0F2.ll预转矩选择预转矩选择1*2F2.12预转矩偏移（上）上行转矩偏移0.1%*50F2.13驱动侧增益（上）上行驱动增益0.001*0.8F2.14制动侧增益（上）上行制动增益0.001*0.6F2.15预转矩偏移（下）下行转矩偏移0.1%*50F2.16驱动侧增益（下）下行驱动增益0.001*0.7F2.17制动侧增益（下）下行制动增益0.001*0.7F3组：速度曲线参数F3.00启动速度启动速度0.001m/s*0.008F3.01启动速度保持时间保持时间0.001s—0.0000F3.02直线加速到额定速度时间斜坡时间0.001s—F3.03停车急减速停车急减速0.001m/s3*0.45060m /min90m /min105m/min120m/min150m/minF3.04加速度加速度0. 001m/s2★0.5880.6000.6000.7000.700F3.05开始段急加速开始段急加速0. 001m/s3★0.6650.7500.7500.6000.600F3.06结束段急加速结束段急加速0. 001m/s3★0.6650.7500.7500.8000.800F3.07减速度减速度0. 001m/s2★0.5650.6000.6000.7000.700F3.08开始段急减速开始段急减速0. 001m/s3★0.6390.7300.7300.6000.600F3.09结束段急减速结束段急减速0. 001m/s3★0.4620.4840.4840.6000.600F3.10爬行速度爬行速度0.001m/s*0.1797.0F3.11强迫减速1速度检测LS速度设定10.1%—F3.12强迫减速时减速度1强迫减速度10.001m/s2—1.0F3.13强迫减速2速度检测LS速度设定20.1%—97.00.7F3.14强迫减速时减速度2强迫减速度20.001m/s2—F3.15强迫减速3速度检测LS速度设定30.1%—97.00.70.250F3.16强迫减速时减速度3强迫减速度30.001m/s2—F3.17减速点通过输出调整减速点输出0.001s—F3.18微动平层速度微动平层速度0.001 m/s—0.040F4组：距离控制参数F4.00总楼层数总楼层数1*17F4.01最大楼层高度最大楼层高度0.01m*960m /min90m /min105m/min120m/min150m/minF4.02曲线1最高速VMAX10.1m/min*0.50.50.50.50.5F4.03曲线2最高速VMAX20.1m/min*0.751.01.01.01.0F4.04曲线3最高速VMAX30.1m/min*1.01.51.51.51.5F4.05曲线4最高速VMAX40.1m/min*1.01.51.751.752.0F4.06曲线5最高速VMAX50.1m/min*1.01.51.752.02.5F5组：控制器参数F5.00轿内重量显示（带差动变 压器时）轿内重量1*206F5.01轿内负荷检测零点设置 （讲入该模式必须断开安负荷零点设置1*206技表 044/第三版全回路）F5.02轿内负荷检测满载设置 （进入该模式必须断开安 全回路）负荷满载设置1*165F6组：模拟量输入输出F6.00缺相检测宽度缺相检测宽度0%*3F6.01缺相检测时间缺相检测时间0.1s*0.5F7组：优化选项参数F7.00速度单位显示切换单位切换1—0F7.01码盘方向取反码盘方向1*0F7.02PG断线检测时间断线检测时间0.1s—2.0F7.03制动使用率制动使用率1—7F7.04开始零速时间开始零速时间0.。
