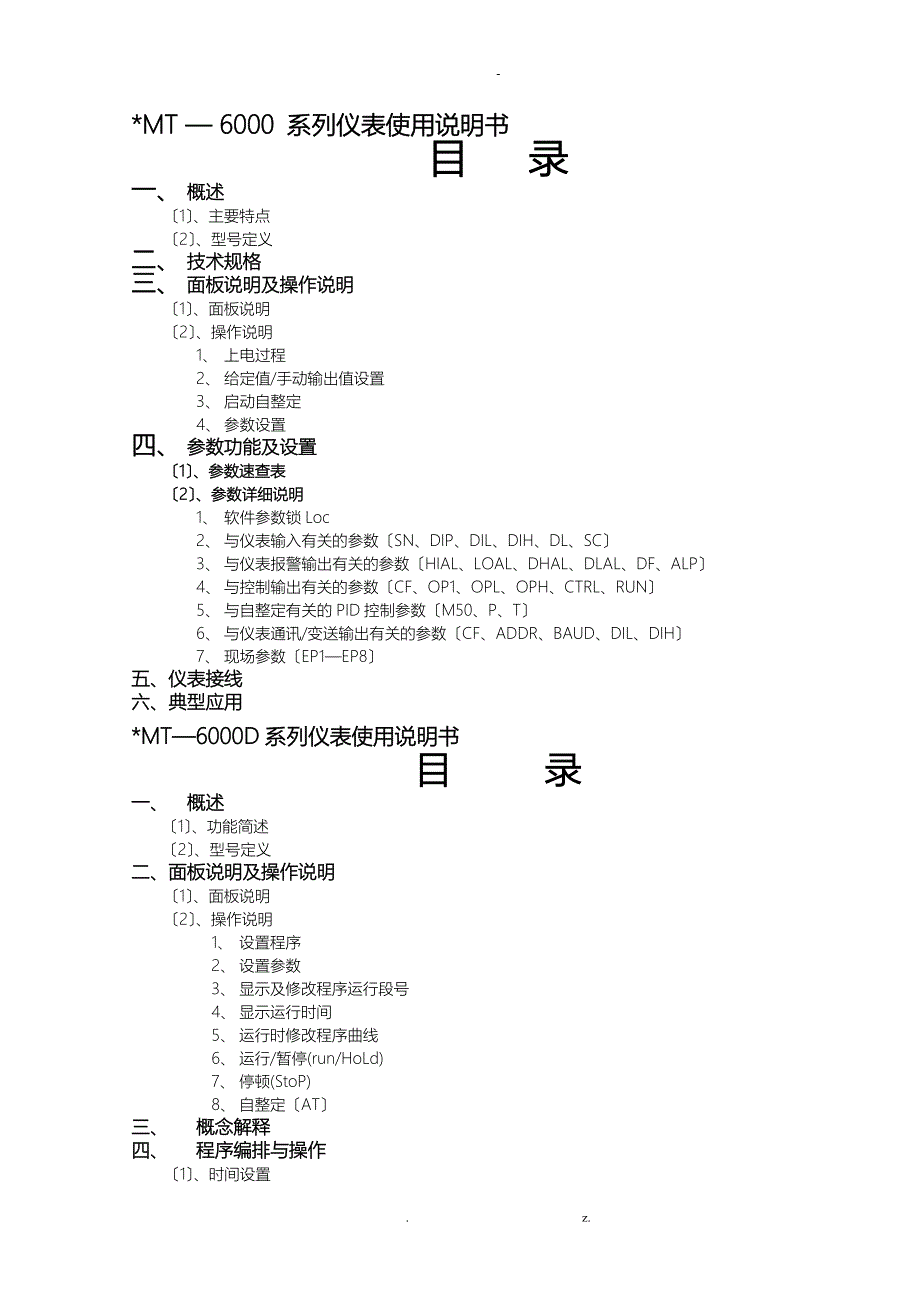

MT — 6000 系列仪表使用说明书目 录一、 概述〔1〕、主要特点〔2〕、型号定义二、 技术规格三、 面板说明及操作说明〔1〕、面板说明〔2〕、操作说明1、 上电过程2、 给定值/手动输出值设置3、 启动自整定4、 参数设置四、 参数功能及设置〔1〕、参数速查表〔2〕、参数详细说明1、 软件参数锁Loc2、 与仪表输入有关的参数〔SN、DIP、DIL、DIH、DL、SC〕3、 与仪表报警输出有关的参数〔HIAL、LOAL、DHAL、DLAL、DF、ALP〕4、 与控制输出有关的参数〔CF、OP1、OPL、OPH、CTRL、RUN〕5、 与自整定有关的PID控制参数〔M50、P、T〕6、 与仪表通讯/变送输出有关的参数〔CF、ADDR、BAUD、DIL、DIH〕7、 现场参数〔EP1—EP8〕五、仪表接线六、典型应用*MT—6000D系列仪表使用说明书目 录一、 概述〔1〕、功能简述〔2〕、型号定义二、面板说明及操作说明〔1〕、面板说明〔2〕、操作说明1、 设置程序2、 设置参数3、 显示及修改程序运行段号4、 显示运行时间5、 运行时修改程序曲线6、 运行/暂停(run/HoLd)7、 停顿(StoP)8、 自整定〔AT〕三、 概念解释四、 程序编排与操作〔1〕、时间设置〔2〕、给定值设置〔3〕、程序的输入操作〔4〕、运行多条曲线时程序的编排方法〔5〕、外部事件输入接口五、 停电处理六、 与*MT—6000系列仪表的不同之处1、 系统运行参数2、 参数设置权限选择Loc3、 输出定义参数oP14、 功能参数CF5、 现场定义参数〔EP1—EP8〕6、 仪表与计算机通讯*MT—6000系列仪表使用说明书一、 概述 〔一〕 主要特点:u 采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。
适用于各种温度，压力，流量，液位, 湿度等的测量控制u 按国际标准制造，具备85—265VAC宽围输入的自由电源供选配，备有多种安装尺寸u 输入采用数字校正系统及自校准技术，测量准确稳定，消除了温漂及时漂引起的测量误差u 具备WATCHDOG及数字滤波功能，在强干扰环境下也能保持准确的测量及稳定的工作u 采用的先进专家 PID 控制算法,具备高标准的自整定功能，并可以设置出多种报警方式u 仪表接热电阻输入时，采用三线制接线，消除了引线带来的误差；接热电偶输入时仪表部具冷端补偿功能；接电压/电流输入时，对应显示的物理量程可任意定义u 仪表有多种输入功能，一台仪表可以接不同的输入信号〔热电偶/热电阻/线性电压/线性电流/线性电阻〕，大大减少了备表的数量u 具有自动/手动无扰动切换功能考前须知仪表在使用前应对其输入/输出参数进展设置，设置好的仪表才能投入使用供货方可以为用户设置仪表的参数，请用户在订货时注明输入/输出规格及要求说明书阅读指导*MT —6000 系列仪表技术先进，功能齐全对于只作简单应用的用户，可以不必通读整本说明书，而只需阅读第三章〔掌握仪表的操作方法及如何启动自整定〕,第四章的第一节〔从参数速查表中选出用到的参数〕和第五章〔仪表的接线图〕。
型号代码说明*TM-6000根本功能自整定专家PID调节;手动/自动无扰动切换,外部给定功能外形特征参见“仪表外形“控制输出〔OUT〕参见“控制输出方式“第一报警〔AL1〕参见“报警输出方式“第二报警〔AL2〕参见“报警输出方式“辅助输出〔M〕参见“辅助输出方式“馈电输出NV24无馈电输出带24V馈电输出输入信号类型型号定义：SN输入类型测量围SN输入类型测量围SN输入类型测量围00K-50～1300℃08～19备用300～60mV-1900～999901S-50～1700℃20CU50-50～150℃310～1V-1900～999902Wr0～2300℃21PT100-200～600℃320.2～1V-1999～999903T-200～350℃22～25备用331～5V-1999～999904E0～1000℃260～80Ω-1999～9999340～5V-1999～999905J0～1000℃270～400Ω-1999～999935-20～20mV-1999～999906B0～1800℃280～20mV-1999～999936-100～100mV-1999～999907N0～1300℃290～100mV-1999～999937-5V～5V-1999～9999*MT-6000系列仪表的输入信号可以任意切换，切换输入信号后，只需按下表设定参数SN即可。
如果输入线性电压〔或电阻〕信号围与上表的容不符，则可以选上表中量程较大的项例如：用户使用远传压力表室，输出电阻为30—350Ω，对应显示的压力为0—1.000MPa则选SN=27，然后正确计算并设置参数diL和diH即可MT—3000系列的仪表接电流输入时，输入类型要选电压输入〔要在括号中注明电流围〕，并使用电压输入端子，同时在端子上并联取样电阻例如：输入0—10mA电流，则选SN=34，在0-5V输入端子处并联500Ω〔1/4W,0.1℅〕取样电阻;输入4—20mA电流，则选SN=33，在1-5V输入端子处并联250Ω〔1/4W,0.1℅〕取样电阻[注]：如用户订货时注明输入电流及围，则厂家可以将取样电阻安装在仪表部仪表外形：代码外形形状外型尺寸开孔尺寸A横式横式160×80×120mm152×76A/S竖式竖式80×160×120 mm76×152B横式方式96×96×100 mm92×92C横式横式96×48×100 mm92×44C/S竖式竖式48×96×100 mm44×92[PID]控制输出方式：代码NLGK1K2+K1*1*2*3*4T输出方式无输出继电器SSRSCR三相SCR4-20mA0-10mA1-5V0-5V特殊规格当仪表控制三相SCR触发工作时，控制输出〔OUT〕触发两相SCR；第一报警〔AL1〕与控制输出〔OUT〕同步动作，触发第三相SCR，触发方式为过零触发。
此时，第一报警〔AL1〕不再作为报警输出使用了仪表的所有控制输出与输入信号完全隔离 当仪表选择外部给定功能时，外部给定值以1—5V的形式输入当外部给定信号小于1V时，则仪表自动取消外部给定功能，改为部给定值利用外部给定功能，可以实现串级PID调节功能当直接控制阀门时，控制输出〔OUT〕位置的继电器控制为正转，第一报警位置〔AL1〕位置继电器控制反转AL1不在作报警输出使用，阀门位置反应信号以0-5V的形式输入报警输出方式：代码NHLdHdL输出方式无输出上限报警下限报警正偏差报警负偏差报警组合报警*MT—3000系列仪表的第一报警〔AL1〕，第二报警〔AL2〕允许组合报警方式例如，设置AL1报警为H.L，则AL1为上下限报警方式及无论仪表超出上限还是下限，AL1报警都动作辅助输出方式：代码NSR*1*2*3*4T输出方式无输出串行通信串行通信变送变送变送变送变送输出容无RS485RS2324—20mA0-10mA1—5V0-5V特殊规格辅助输出时为RS485通讯输出或变送输出时，输出与输入信号之间有光电隔离RS232通讯输出与输入信号之间不隔离MT—3000系列仪表备有完整的通讯协议和测试软件〔全部在软盘上〕。
选型举例：1：*MT-3000A-G-H-*1-N-0，表示160*80*120MM横式外形，控制输出〔OUT〕为SSR驱动电压输出，AL1为上限报警输出，AL2无报警输出，辅助输出为4—20mA变送电流，无馈电输出，K型热电偶输入2：*MT-3000B-*1-H.L-N-S-V24-33〔4—20MA〕，表示96*96*100方形仪表，控制输出〔OUT〕为4—20毫安电流，AL1报警为上下限组合报警，AL2无报警输出，辅助输出为RS485串行通讯口，带DC24V馈电输出，4—20mA线性电流输入二、技术规格测量精度：0.2级〔±0.2％FS〕输入规格：热电偶：K、S、WRe、E、J、T、B、N热电阻：Pt 100、Cu50电压：0—20mV……0—1V→输入阻抗≥5MΩ，0-5V→输入阻抗≥100KΩ电流：0—10mA，4—20mA，0-20mA等，输入电阻≤250Ω测量围：-1999～ +9999考前须知：1、仪表对B分度号的热电偶在0--600℃围可进展测量，但测量精度无法到达0.2级，在600--1800℃围可保证0.2级测量精度2、因钨铼热电偶本身精度及一致性较低，仪表对WRe3—WRe25的测量精度只为0.5级。
控制方式：专家PID算法，包含模糊控制及自整定参数PID控制控制输出：1、SSR驱动电压：DC12V/30mA 2、单相/三相SCR过零触发：可触发5—500A的双相可控硅〔或单硅反并联模块〕 3、线性电流：0—22mA之间任意设置〔输出电压≥11V〕 4、继电器触点1A报警输出：可选择上限、下限、正偏差、负偏差或组合，继电器触点容量1A温度补偿：0--50℃数字式温度补偿电源：开关电源：AC85-260V〔50Hz/60Hz〕 功耗：≤4Ｗ使用环境：环境温度：0～50℃ 环境湿度：≤85%RH 防止强腐蚀气体三、面板说明及操作说明 （一） 面板说明： *MT—3000系列仪表单回路仪外表板图1：OUT—输出指示灯 2：RUN---手动指示灯 3：AL1—AL1报警灯4：AL2—AL2报警灯 5：SET—设定键 6：◄—移位键 7：▲—增加键8：▼—减少键 9：PV—测量值显示窗口 10：SV—设定值显示窗口（二） 操作说明1：上电过程仪表上电自检随后，进入自动测量控制状态，上排PV窗显示测量值，下排SV窗显示设定值。
如果SV窗显示orAL,则表示输入超过量程〔或传感器开路〕如果输入规格参数Sn设置有误，也会有此显示当仪表存在上限报警、下限报警、正偏差报警、负偏差报警时， SV窗交替显示设定值的数值和“HiAL〞“LoAL〞、“dHAL〞、“dLAL〞等报警提示符号★ AL1和AL2报警指示灯：与AL1和AL2报警位置同步动作，具体代表什么报警可由参数设置★ OUT输出指示灯：控制输出为时间比例方式时〔SSR或SCR〕，OUT灯与控制输出同步动作控制输出为电流时，OUT灯通过亮暗反映输出电流的大小当输出电流为0时，OUT灯熄灭。
