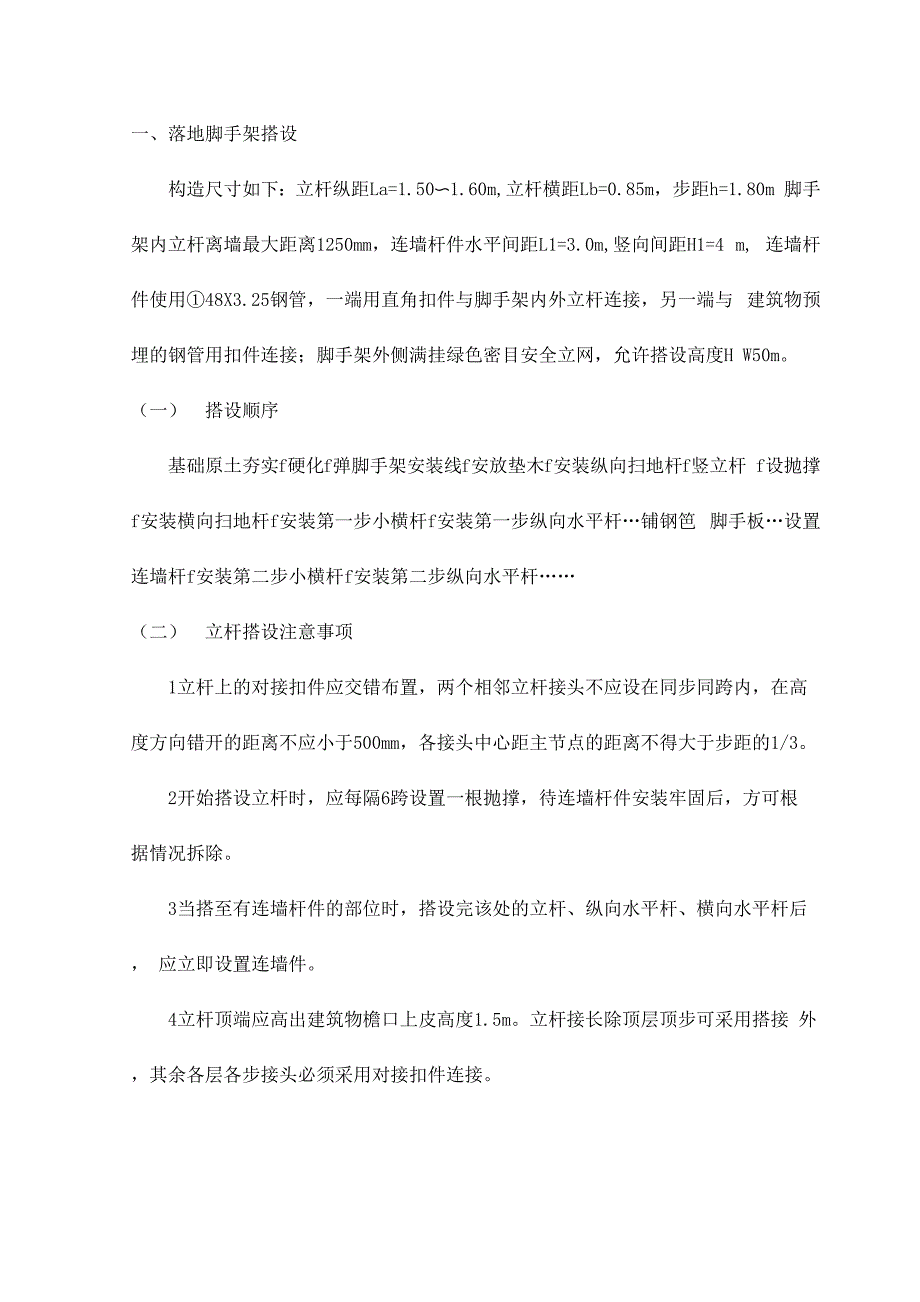

一、落地脚手架搭设构造尺寸如下：立杆纵距La=1.50〜1.60m,立杆横距Lb=0.85m，步距h=1.80m 脚手架内立杆离墙最大距离1250mm，连墙杆件水平间距L1=3.0m,竖向间距H1=4 m, 连墙杆件使用①48X3.25钢管，一端用直角扣件与脚手架内外立杆连接，另一端与 建筑物预埋的钢管用扣件连接；脚手架外侧满挂绿色密目安全立网，允许搭设高度H W50m一） 搭设顺序基础原土夯实f硬化f弹脚手架安装线f安放垫木f安装纵向扫地杆f竖立杆 f设抛撑f安装横向扫地杆f安装第一步小横杆f安装第一步纵向水平杆…铺钢笆 脚手板…设置连墙杆f安装第二步小横杆f安装第二步纵向水平杆……（二） 立杆搭设注意事项1立杆上的对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，在高 度方向错开的距离不应小于500mm，各接头中心距主节点的距离不得大于步距的1/32开始搭设立杆时，应每隔6跨设置一根抛撑，待连墙杆件安装牢固后，方可根 据情况拆除3当搭至有连墙杆件的部位时，搭设完该处的立杆、纵向水平杆、横向水平杆后， 应立即设置连墙件4立杆顶端应高出建筑物檐口上皮高度1.5m立杆接长除顶层顶步可采用搭接 外，其余各层各步接头必须采用对接扣件连接。
5脚手架必须设置纵横向扫地杆，纵向扫地杆应使用直角扣件固定在距垫板不大 于200mm处的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上；当立杆基 面不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，靠边坡 的立杆到边坡的距离不应小于500mm.（三） 搭设纵横向水平杆注意事项1脚手架纵向水平杆设置在横向水平杆之上，其间距不得大于400mm，接头应交 错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500 mm，并避免设在 纵向水平杆的跨中；搭接接头长度不得小于1m，并应设置3个旋转扣件固定2每个主节点处必须设置一根横向水平杆，并采用直角扣件固定在立杆上，脚手 架平面外伸长度为200mm，靠墙一侧的外伸长度为250mm3封闭型脚手架的同一步纵向水平杆必须四周交圈，并用直角扣件与内外角立杆 固定四） 设置连墙杆件、剪刀撑、横向支撑注意事项1脚手架连墙件应严格按搭设尺寸设计中要求的间距均匀设置，形式宜采用菱形 布置，连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm2连墙件必须从底部第一根纵向水平杆开始设置，一字型、开口型脚手架两端连 墙件的垂直距离必须按建筑物层高连续设置。
3每道剪刀撑跨越立杆的根数宜在5〜7根之间，其宽度不应小于6m，斜杆与地 面的倾角宜在45〜60度之间4高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由 底到顶连续设置，中间各道剪刀撑之间的净距不应大于15m高度在24m以上的脚手 架应在外侧立面整个长度和宽度上应连续设置剪刀撑；剪刀撑斜杆的接长宜采用搭 接，搭接长度不应小于1m，应使用不少于2个旋转扣件固定，端部扣件盖板的边缘 至杆端距离不应小于100mm5剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋 转扣件中心线至主节点的距离不宜大于150mm6 一字形、开口型脚手架的两端必须设置横向斜杆，中间宜每隔6跨设置一道， 横向斜撑应设置在同一节间，由底至顶层呈之字形连续布置，斜腹杆应采用旋转扣件 固定在与之相交的横向水平杆的伸出端上五） 人行斜道搭设人行斜道宜附着外脚手架或建筑物上，但斜道杆件要独立设置，并采用之字型斜 道，斜道宽度不宜小于1米，坡度为1： 3，拐弯处应设置平台，其宽度不应小于斜 道宽度斜道两侧及平台外围均应设置栏杆及挡脚板，栏杆高度应为1.2米，挡脚板高度 不应小于180mm，并按脚手架的搭设要求设置连墙件、剪刀撑及横向斜撑。
六） 扣件安装注意事项<1.1>扣件螺栓拧紧力矩不应小于40Nm，并不大于65Nm，对接扣件的开口应朝上 或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm<1.2>主节点处固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑的扣件中心 线距主节点的距离不宜超过150mm七）钢笆脚手板铺设及栏杆、挡脚板设置1钢笆脚手板应按其主筋垂直于纵向水平杆满铺，采用对接平铺，四个角应用直 径N1.2mm的镀锌铁丝固定在纵向水平杆上2栏杆和挡脚板应搭设在外排立杆内侧，栏杆居中设置，挡脚板高度不应小于 150mm，如下示意图18厚层板刷黄黑间隔油漆挡脚板制作示意图 与脚手架立杆固定3脚手架每六个步距靠墙一侧与内立杆之间使用18mm厚胶合板对接平铺，背面 钉50X100 mm木枋加强，接头两边必须设二根横向水平杆，胶合板外伸长度宜控制 在100mm，作为脚手架竖向隔离措施，即六步一隔离，如下图所示外架密目安全网外架隔离、挡脚板做法示意图4当需要在脚手架上开设门洞时，宜采用上升斜杆、平行弦杆桁架结构，斜杆与 水平方向的倾角为45〜60度，并按《建筑施工扣件式钢管脚手架安全技术规范》的 要求选用“B型”形式，见下图。
八）落地脚手架的拆除1拆除脚手架前应全面检查其扣件连接、连墙杆件、支撑体系等是否符合搭设时 的要求，清除脚手架上的所有杂物及地面障碍物，并由单位工程施工负责人进行脚手 架拆除的安全技术交底2拆除作业必须由上而下逐层进行，严禁上下同时作业3连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手 架；分段拆除高差不应大于2步，如高差大于2步，应事先增设连墙件进行固定4当脚手架采取分段或分立面拆除时，对不拆除的脚手架两端应事先按每个楼层 增设连墙杆件和横向斜撑进行加固5当脚手架拆至底部最后一根立杆的高度时，应先在适当位置搭设临时抛撑加固 后，再拆除连墙杆件一、装饰装修成品保护措施（一） 成品保护组织措施1. 本工程施工工期紧，各不同专业施工队之间的穿插作业多，做好成品保护，是 对整个工程的工程优质、高速的进行施工的重要保证成立成品保护管理小组，协调好个专业施工队伍施工，有条有序的进行穿插作业， 保证用于施工的原材料、制成品、半成品、工序产品以及已完成的分部分项产品行到 有效保护，确保整个工程的施工质量2. 组织专职人员跟班作业，定期检查，并根据具体的成品保护措施的落实情况， 制定对于有关责任人的奖罚制度。
3. 各专业队的工作分别由各专业队设立专、兼职检查人员跟班检查二） 成品保护的实施措施工程施工过程中，制成品、工序产品及已完分部分项工程作为后序工程的作业面， 其质量的保护必须将影响整个工程的质量，忽视了其中任意工作均将对工程顺利开展 带来不利影响因此，制定以下成品保护措施1. 成品保护（1） 场地堆放：木、铝制品、装饰用成品应堆放在室内场地2） 场地要求：地基平整、干净、牢固、干燥、排水通风良好、无污染；所有 成品应按制定位置进行堆放，运输方便3） 成品堆放控制：分类、分规格、堆放整齐、平直，下点木坊；叠层堆放， 上下垫木，水平位置上下应一致防止变形损坏，侧向堆放除垫木外就加撑脚，防止倾 覆；成品堆放的应做好防霉、防污染、防锈蚀措施；成品上不得堆放其它物件2. 砌体成品质量保护（1） 需要预留预埋的管道铁件、门窗框应同砌体有机配合，做好预留预埋；（2） 砌体完成后按标准要求进行养护；（3） 不得随意开槽打洞，重物重锤击撞3. 楼地面成品保护（1） 水泥砂浆及块料面层的楼面，应设置保护栏杆，到成品达到规定强度后方 能拆除，成型后建筑垃圾及多余材料应急是清理干净2） 下道工序进场施工，应对施工范围楼地面进行覆盖保护，对油漆料、砂浆 操作面下，楼面应铺设防污染塑料布，操作架的钢管应设垫板，钢管扶手挡板等硬物 硬轻放，不得撞击楼地面。
3） 注意清洁卫生，宜在楼层内制定位置临时设置卫生桶，以确保楼内卫生4. 装饰成品质量保护（1） 所有室内外，楼上楼下，每一部分装修成型后，均应按规定清理干净，进 行成品质量保护工作2） 不得在装修成品上涂写、敲击、刻划3） 作业架子拆除时应注意防止碰撞钢管，脚手架应轻放4）门窗及时关闭开启，保持室内通风干燥，风雨天门窗应关紧，防止装饰后 霉变5）严禁用水，防止装饰成品受污染、受潮变色5. 安装成品质量保护（1） 放电缆处的门窗安装好，并加锁，防止电缆丢失损坏2） 灯具进入现场后应堆放整齐、稳固并要注意防潮，搬运时应轻拿轻放， 以避免碰坏表面的镀锌层、油漆及玻璃罩3） 安装灯具完毕后不得再次喷浆，以防止器具污染4） 安装灯具时不要碰坏建筑物的窗及墙面5） 配电箱后，应采取成批保护措施，避免碰坏、弄脏电具、仪表6） 综合布线系统设备及缆线等安装时，不得损坏建筑物，并注意保持墙面的 整洁7） 设置在顶棚内的缆线、管槽安装等不应损坏龙骨和顶棚8） 补修浆活时，不得将设备及器件表面能脏，地面线槽，信息插座应防止损 坏或部件内进水9） 水管和风管保温后，严禁在上面站人，放杂物，避免造成保温层破损。
10） 在室内安装的设备如露天放置，需加以遮蔽11） 搬运管材管件时，应小心轻放，避免油污，严禁油污，严禁剧烈撞击，严 禁与尖锐物品碰撞12）管材和管件应存放在通风良好的库房简易棚内，不得露天存放，防止阳光 直射，注意防火安全，距离热源不得小于1m,应避免管材受弯曲，堆高不得超过1.5m13） 安装好的给水管道不得用作支撑或放脚手板，不得踏压，其支托架不得作 为其它用途的受力点14） 塑料排水管安装完成后，将所有管口封闭严密，防止杂物进入，造成管道 堵塞严禁用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点15） 预制加工好的管道丝口，必须加临时管箍或用水泥袋纸将管口包好，以防 止丝头被破环及生锈、腐蚀16） 加工好的干、立、支管，要分项按编号排放整齐，用方木垫平、垫牢，不 允许脚踩或物压，不允许大管压小管码放塑料管道不得双层码放17） 经除锈、刷油、防腐处理后的管材、管件、型钢、托、吊卡等金属物品， 要有防雨、雪措施18） 管道安装时及安装后，不准搬、蹬、踩，不得在管道上绑扎和用来固定其 他物件，不得用作支撑等其他用途其支、托架不得作为其他用途的受力点塑料管 道严禁明火烘烤，以防止管道变形。
19） 干管、立管、支管等管道上所有临时敞口均需加好临时丝堵等封堵措施并 设有专人定期检查，发现松动或脱落应及时加固、堵严、堵牢严防泥灰或杂物落入20） 各种阀门的手轮在安装前应卸下水表、卫生洁具配件、消火栓零部件均 应有保护措施，为了防止丢失和损坏，可在交工前统一安装，以保证完好21） 洁具稳装后，要加以保护，防止瓷面受损和整个洁具损坏排水口应用防 护用品堵好，镀铭零部件用纸包好，以免堵塞和损坏22） 厕、浴间卫生洁具在竣工前严禁使用23） 管道施工完毕后，各给水点应有防护措施，任何人不得随意开启，以防止 造成跑水，损坏装修成品24） 墙面粉刷前，管到、管道上的阀门、法兰等均应有防护措施，以免灰浆污 染管道、阀门、法兰等25） 地漏安装完毕后用钢板焊以短管（短管直径应小于地漏）放入地漏，然后 用高强水泥砂浆临时封堵好，在地面竣工后打开，将污物清理干净26） 管道水压试验合格后，应放净管内存水27） 出外墙管道完工后，及时与单位工程负责人办理工序交接手续，制定可靠 的防护措施6. 预留预埋阶段保护严禁在预留套管（特别是外墙防水套管）上放置物件或人坐、脚踩、踏压预留 套管不得用作支撑或放脚手板，也不得用作其它用途的受力点。
