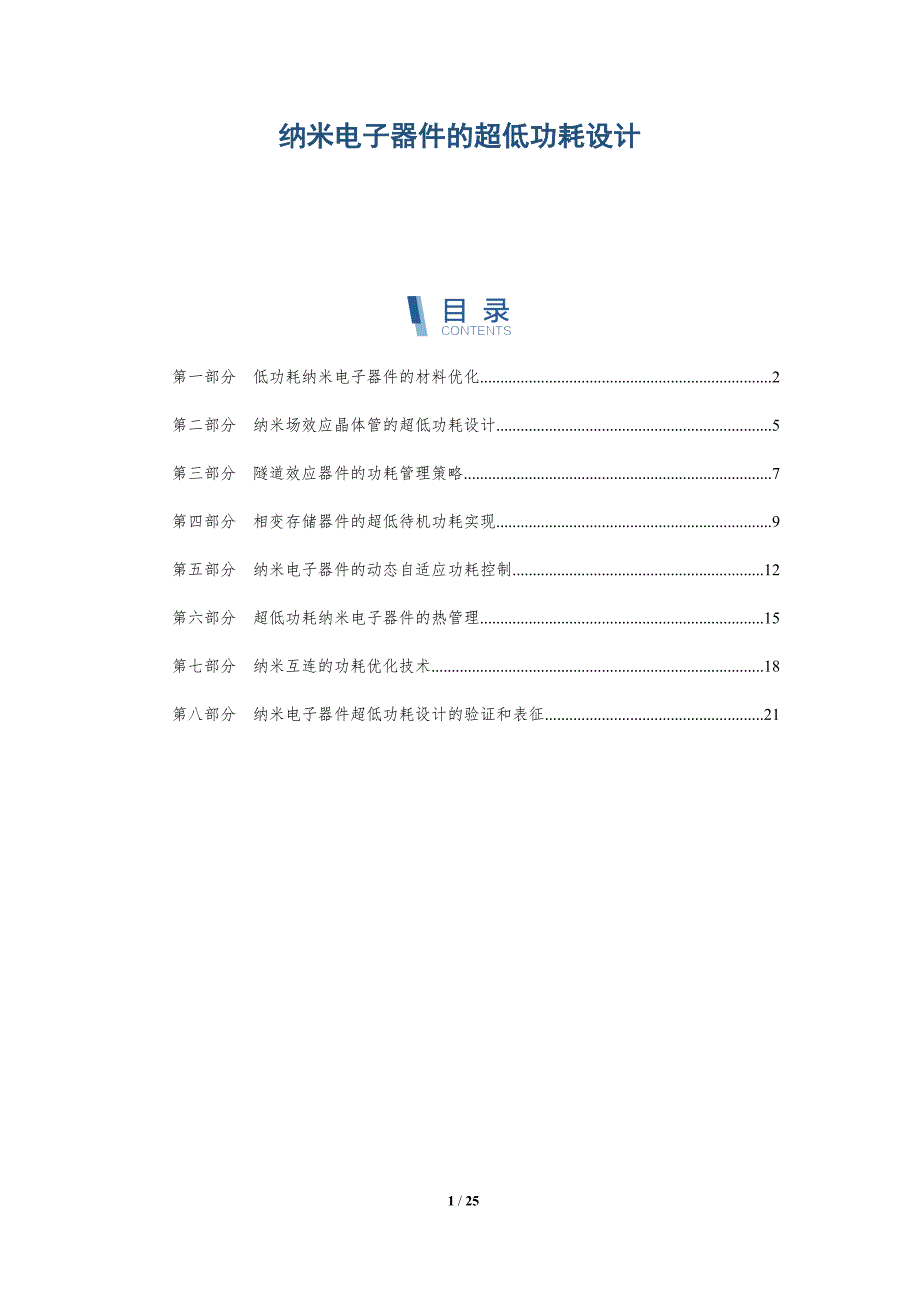

纳米电子器件的超低功耗设计 第一部分 低功耗纳米电子器件的材料优化 2第二部分 纳米场效应晶体管的超低功耗设计 5第三部分 隧道效应器件的功耗管理策略 7第四部分 相变存储器件的超低待机功耗实现 9第五部分 纳米电子器件的动态自适应功耗控制 12第六部分 超低功耗纳米电子器件的热管理 15第七部分 纳米互连的功耗优化技术 18第八部分 纳米电子器件超低功耗设计的验证和表征 21第一部分 低功耗纳米电子器件的材料优化关键词关键要点低维半导体材料的界面工程1. 通过引入绝缘或半金属层作为界面栅极，可以调节低维半导体材料的载流子分布，从而降低其功耗2. 界面异质结构的引入可以形成能带对齐，促进电荷转移，降低源漏极电阻，进而降低功耗3. 利用离子液体或共轭聚合物等功能材料作为界面层，可以改善低维半导体材料的接触特性，降低界面电阻，降低功耗层状材料的缺陷控制1. 通过化学计量控制或掺杂等方法，可以优化层状材料的晶体缺陷，减少载流子散射，进而提高其导电率，降低功耗2. 利用氧化或还原等化学改性手段，可以钝化层状材料的表面缺陷，降低界面电荷陷阱，提高器件的稳定性和功耗性能3. 利用点缺陷工程或原子层沉积等技术，可以引入特定的缺陷，实现对层状材料的电子性质的调控，降低功耗。
新型二维材料的探索1. 探索具有高电子迁移率和低功耗的新型二维材料，如过渡金属二硫化物、黑磷和MXenes2. 研究新型二维材料与传统半导体的异质结构，利用界面效应调控其电子性质，实现低功耗器件设计3. 利用溶液加工或化学气相沉积等技术，实现二维材料的大面积、低成本制造，满足低功耗纳米电子器件的实际应用需求柔性电子材料的设计1. 采用柔性聚合物、金属纳米线或碳纳米管等柔性材料作为电极和基板，可以提高纳米电子器件的机械柔韧性2. 研究柔性电极和基板之间的界面性质，优化器件的接触阻抗和可靠性，降低功耗3. 探索基于柔性电子材料的柔性传感器、显示器和可穿戴器件等应用，满足低功耗、高性能的实际需求纳米结构的优化1. 通过刻蚀、沉积或自组装等技术，构建具有特定纳米结构的电子器件，如纳米线、纳米管或纳米颗粒2. 利用纳米结构的尺寸效应和表面效应，调控器件的电学特性，降低功耗3. 研究纳米结构器件的稳定性和可靠性，确保其在实际应用中的可靠性和耐用性低功耗纳米电子器件的材料优化在纳米电子器件设计中，材料的性能至关重要，尤其是对于超低功耗应用通过优化材料的电子结构、晶体结构和工艺工艺，可以显著降低器件功耗。
电子结构优化* 选择宽带隙材料：宽带隙材料具有较高的导通能带和价带能带，从而减少了载流子热激发，降低了漏电流和静态功耗例如，氮化镓 (GaN) 和碳化硅 (SiC) 是具有优异宽带隙的高迁移率材料 掺杂优化：掺杂可以调节材料的电导率和载流子浓度适当的掺杂可以优化器件的阈值电压、串联电阻和接触电阻，从而降低功耗例如，在 MOSFET 中，浅源漏掺杂可以降低应力诱导漏电流，而低沟道掺杂可以降低亚阈值泄漏晶体结构优化* 使用二维材料：二维材料，如石墨烯和过渡金属二硫化物 (TMDCs)，具有特殊的电子结构和原子级薄厚度这些材料可用于制作超薄器件，具有低电阻率和高载流子迁移率，从而降低动态功耗 晶体缺陷工程： 晶体缺陷，如位错和晶界，可以作为载流子散射中心，增加功耗通过引入控制缺陷或优化晶体生长工艺，可以减少晶体缺陷，提高器件性能工艺工艺优化* 器件尺寸缩放： 器件尺寸缩小可以减少栅极电容和动态电容，从而降低开关功耗然而，尺寸缩小会带来短沟道效应和漏电流增加等挑战 高介电常数 (HK) 栅极介质： HK 栅极介质具有较高的介电常数，可以减小栅极厚度，降低栅极电容，从而降低动态功耗例如，铪基氧化物和钛酸锶钡 (BST) 是具有高介电常数的材料。
应变工程： 应变工程可以改变材料的电子结构和结界面特性通过在器件中引入应变，可以改善载流子迁移率、降低阈值电压和减少寄生电容，从而降低功耗具体案例* 氮化镓高电子迁移率晶体管 (HEMT)： GaN HEMT 具有宽带隙和高迁移率，是低功耗射频应用的理想材料通过优化掺杂、缓冲层和栅极结构，可以降低 GaN HEMT 的功耗至低于 1 mW/mm 石墨烯场效应晶体管 (FET)： 石墨烯 FET 具有原子级厚度和高载流子迁移率通过引入局部门控和掺杂，可以实现低功耗的石墨烯 FET，其功耗小于 10 μW/μm 过渡金属二硫化物 (TMDC) FET： TMDC FET 具有独特的能带结构和光电响应性通过优化 TMDC 材料的层数、掺杂和栅极电介质，可以实现低功耗的 TMDC FET，其功耗小于 100 nW/μm结论材料优化是实现低功耗纳米电子器件的关键通过选择合适的材料、优化电子结构、晶体结构和工艺工艺，可以显著降低器件功耗，满足超低功耗应用的需求随着材料科学和器件工程的不断进步，纳米电子器件的功耗有望进一步降低，为下一代电子技术的发展提供基础第二部分 纳米场效应晶体管的超低功耗设计关键词关键要点【纳米场效应晶体管的超低功耗设计】1. 采用了高迁移率纳米材料，如石墨烯和二维过渡金属二硫化物，以降低栅极泄漏电流。
2. 通过优化纳米晶体管的几何结构，如减小沟道长度和厚度，可以提高栅极控制能力，降低亚阈值摆幅3. 利用隧道场效应晶体管（TFET）或负电容场效应晶体管（NCFET）等非传统晶体管结构，可以实现更陡峭的亚阈值摆幅，从而降低静态功耗扩展主题：纳米晶体管的材料创新】纳米场效应晶体管的超低功耗设计在纳米级，传统硅晶体管的缩放遇到了基本限制为了克服这些限制，纳米场效应晶体管（FET）应运而生，其以其卓越的超低功耗特性脱颖而出1. 节能机制纳米 FET 的超低功耗设计主要采用以下几种节能机制：* 亚阈值摆幅调制： 通过调节栅极电压，可以在亚阈值区域控制漏极电流，显著降低静态功耗 栅极漏极漏电抑制： 通过采用高-κ 栅极绝缘层和金属栅极，可以有效降低栅极漏极漏电电流，进一步降低待机功耗 栅极阈值电压调制： 通过掺杂或栅极工程技术，可以调制晶体管的阈值电压，从而优化静态和动态功耗2. 器件结构优化除了节能机制外，纳米 FET 的器件结构优化也是超低功耗的关键因素：* FinFET： 鳍式场效应晶体管 (FinFET) 采用三维结构，具有更大的栅极面积和更好的电容耦合，从而降低了亚阈值摆幅和静态功耗 GAAFET： 环栅场效应晶体管 (GAAFET) 采用环形栅极结构，进一步增加了栅极面积，同时降低了栅极电容，从而实现更低的功耗。
纳米线 FET： 纳米线 FET 使用纳米线作为导电沟道，具有极高的长宽比和低电容，非常适合超低功耗应用3. 实验数据纳米 FET 的超低功耗特性已在实验中得到证实以下是一些代表性的数据：* Intel 的 22nm Tri-Gate FinFET 在 0.4V 电源电压下的静态功耗仅为 0.047μW/μm IBM 的 7nm GAAFET 在 0.5V 电源电压下的静态功耗仅为 0.03μW/μm 加州大学伯克利分校的纳米线 FET 在 0.3V 电源电压下的静态功耗仅为 0.001μW/μm4. 应用前景纳米 FET 的超低功耗特性使其成为各种需要长期电池续航时间的应用的理想选择，包括：* 可穿戴设备* 物联网（IoT）设备* 移动计算* 能源收集系统通过进一步的研究和完善，纳米 FET 有望在未来推动一系列节能创新，为低功耗电子设备的发展铺平道路第三部分 隧道效应器件的功耗管理策略关键词关键要点隧道效应器件的功耗管理策略主题名称：隧穿势垒工程1. 通过调整势垒高度和宽度，优化隧穿电流，降低器件功耗2. 引入非对称或渐变势垒，降低隧穿损耗，提高器件效率3. 利用材料选择和界面优化，减少缺陷和杂质，抑制漏电流，进一步降低功耗。
主题名称：电极工程隧道效应器件的功耗管理策略隧道效应器件具有超低功耗特性的优点，它们可以有效降低电子器件的功耗针对隧道效应器件，存在以下几种功耗管理策略：1. 优化隧道势垒厚度隧道势垒的厚度是影响隧道效应器件功耗的关键因素较薄的势垒会增加隧穿概率，从而提高器件的功耗因此，通过优化隧道势垒的厚度，可以有效降低器件功耗2. 采用不对称隧道势垒不对称隧道势垒可以使器件的正向和反向隧穿电流不对称，从而降低器件的功耗这种不对称性可以通过使用不同的材料或改变势垒形状来实现3. 使用量子阱结构量子阱结构可以提高隧穿电子在势垒中的传输效率，从而增加器件的电流同时，量子阱结构还可以降低器件的功耗这是因为量子阱结构可以增加隧穿电子的能量，从而减少其在势垒中传输所需的能量4. 利用负电容效应负电容效应可以降低器件的电容，从而减少器件的功耗利用隧道效应器件的负电容效应，可以有效降低器件的动态功耗5. 采用新型材料新型材料，如二维材料和拓扑绝缘体，具有独特的电学性质，可以降低隧道效应器件的功耗例如，二维材料具有原子级厚度，可以有效地减少隧穿势垒的厚度，从而降低器件功耗6. 器件级优化器件级的优化措施，如减少寄生电容和电阻，采用低功耗电路设计，可以有效降低隧道效应器件的功耗。
以下是一些具体的例子：* 利用隧道晶体管（TFET）构建的低功耗逻辑门电路TFET具有超陡峭的亚阈值摆幅，可以在降低功耗的同时提高器件性能 采用隧道二极管（TD）构建的低功耗射频前端电路TD具有低噪声和高线性度特性，可以有效降低射频前端电路的功耗 利用隧道磁阻随机存储器（TMRAM）构建的低功耗存储器TMRAM具有非易失性和高读写速度特性，可以有效降低存储器的功耗通过采用这些功耗管理策略，隧道效应器件的功耗可以得到显著降低，从而实现超低功耗电子器件的设计第四部分 相变存储器件的超低待机功耗实现关键词关键要点相变存储器件的超低功耗实现1. 相变存储器件（PCM）的工作原理：PCM利用材料相变（非晶相和晶相转换）存储数据，其功耗主要来自编程和擦除操作2. 减少编程电流：通过优化器件结构（减小电极面积、引入中间层）和材料特性（提高相变温度），可以降低编程电流，从而减少功耗3. 提高擦除效率：采用脉冲擦除或多级擦除技术，通过优化脉冲参数和级数，可以提高擦除效率，降低功耗非易失性电阻存储器件的超低待机功耗1. 非易失性电阻存储器件（RRAM）的工作原理：RRAM基于不同电阻状态（高电阻态和低电阻态）存储数据，其待机功耗主要来自漏电流。
2. 提高电阻率对比度：通过优化材料（金属氧化物、半导体等）和器件结构，可以提高高电阻态和低电阻态之间的电阻率对比度，从而降低漏电流3. 引入绝缘层：在器件中引入绝缘层，可以物理隔离高电阻态和低电阻态，进一步降低漏电流和待机功耗磁性存储器件的超低待机功耗1. 磁性存储器件（MRAM）的工作原理：MRAM利用磁畴方向存储数据，其待机功耗主要来自保持电流2. 优化磁性材料：选择具有高矫顽力的磁性材料，可以降低保持电流，从而减少功耗3. 利用自旋轨道耦合效应：通过引入重金属层或磁性隧道结，可以利用自旋轨道耦合效应实现磁化反转，进一步降低保持电流铁电存储器件的超低待机功耗。
