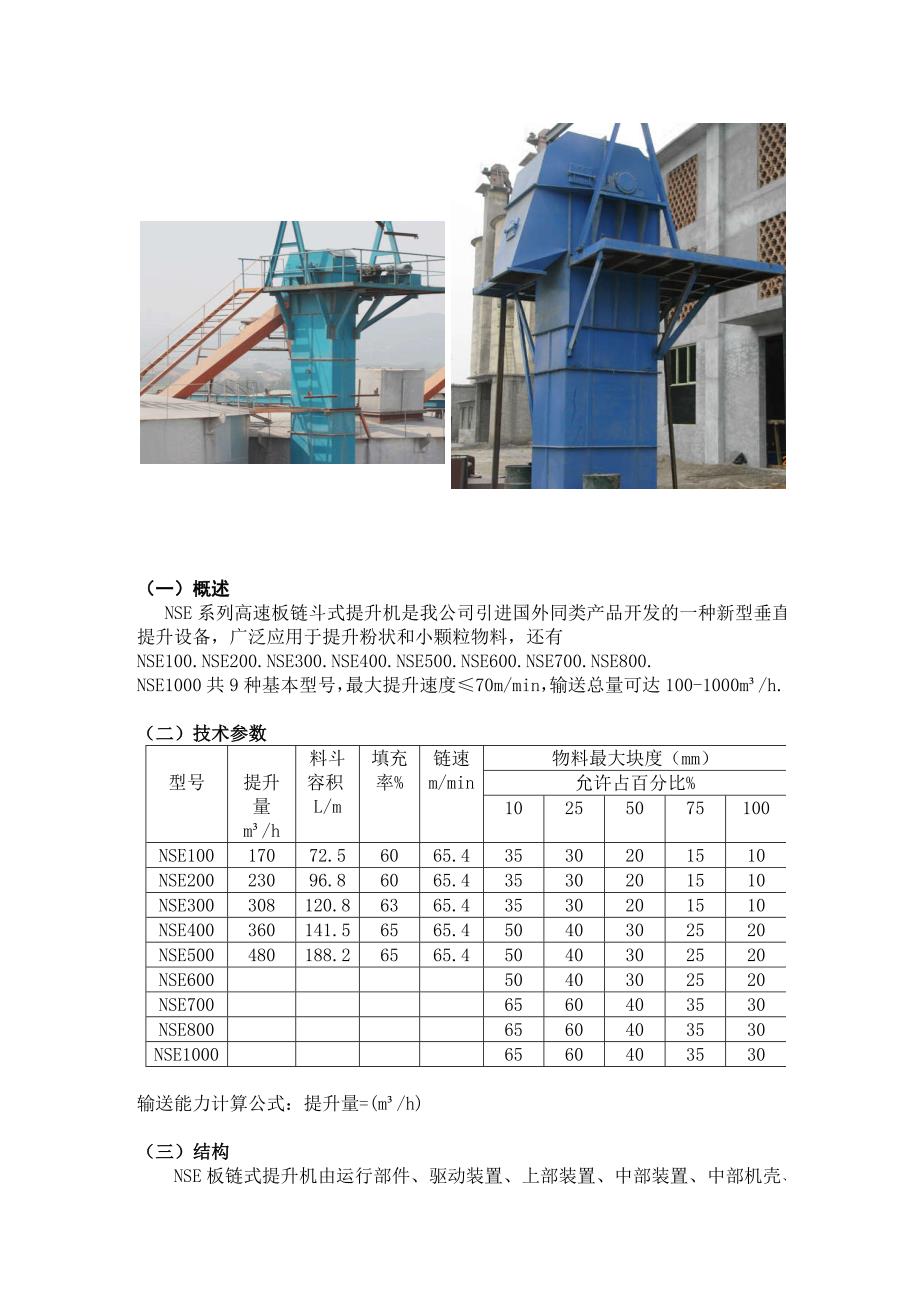

一）概述（一）概述NSE 系列高速板链斗式提升机是我公司引进国外同类产品开发的一种新型垂 直提升设备，广泛应用于提升粉状和小颗粒物料，还有 NSE100.NSE200.NSE300.NSE400.NSE500.NSE600.NSE700.NSE800. NSE1000 共 9 种基本型号，最大提升速度≤70m/min，输送总量可达 100- 1000m³/h.（二）技术参数（二）技术参数 物料最大块度（mm） 允许占百分比%型号提升 量 m³/h料斗 容积 L/m填充 率%链速 m/min 10255075100NSE10017072.56065.43530201510 NSE20023096.86065.43530201510 NSE300308120.86365.43530201510 NSE400360141.56565.45040302520 NSE500480188.26565.45040302520 NSE600 5040302520 NSE700 6560403530 NSE800 6560403530 NSE1000 6560403530输送能力计算公式：提升量=(m³/h)（三）结构（三）结构NSE 板链式提升机由运行部件、驱动装置、上部装置、中部装置、中部机壳、下部装置组成。
运行部件--由料斗和高强度板链组成 驱动装置--由驱动平台、驱动组合、传动链组成驱动组合通常由 ZSY 硬齿 面减速机、YOX 液力偶合器、Y 系列电机、检修用 XWD 减速机、手动离合器（或 电磁离合器）组成 驱动装置分为左装和右装两种分别与提升机左、右装对应 左装：为面对进料口，驱动装置组合和传动链在机壳的左侧 右装：为面对进料口，驱动装置组合和传动链在机壳的右侧 上部装置—有上部机壳（安装有轨道）、上罩、卸料口（装有防回料板）、 头轴装配、逆止器等部件 中部机壳--分为与上部装置联接的带支撑首节中间节、带检视门中间节、标 准中间节（均为 2.5 米高）、和 1 米、1.5 米高的非标准中间节，使得提升机能 以 0.5 米一档来获得不同的高度 下部装置—包括下部机壳、进料口、尾轴装配、张紧装置、并有旋转探测仪、 料位开关供选配四）（四） 外形尺寸外形尺寸 提升机型号NSE100NSE200NSE300NSE400NSE500 机壳形式I H1840840840955955上部机 壳H220302030203025002500 D119501950195023002300 D21200120012001504.51504.5 D3450450450550550 D4450550710900950 d1506/3506/3506/3606/4606/4卸 料 口d2506/3606/4766/5956/61006/6 P113001300130013001300 P2140140140160160 P218401840184020642064 P4774774774924.5924.5 P52550255025503250.53250.5平 台P632003300346037103901 M115201520152018201820 M216521652165219521952 M37008009609101100 M4834934109410451235 M517701770177020702070中 间 机 壳M69801080124011901380 R111851185118513351335 R2450450450550550进R3300400500400500R421002100210023502350 r2506/3506/3506/3606/4606/4料 口r3356/2456/3556/3456/3555/3 B190090090011201120 B223702370237028002800下部机 壳B313081408156815241714 Z114501450145016501650 Z217501750175019001900 Z311501200130013001400 Z418001900230023002400 Z5816916107610321222 Z6816/2916/21076/3660/1850/1 Z716361636163619421942基础地 坑 及 基础尺 寸Z8550/1550/1550/11570/11570/1。
