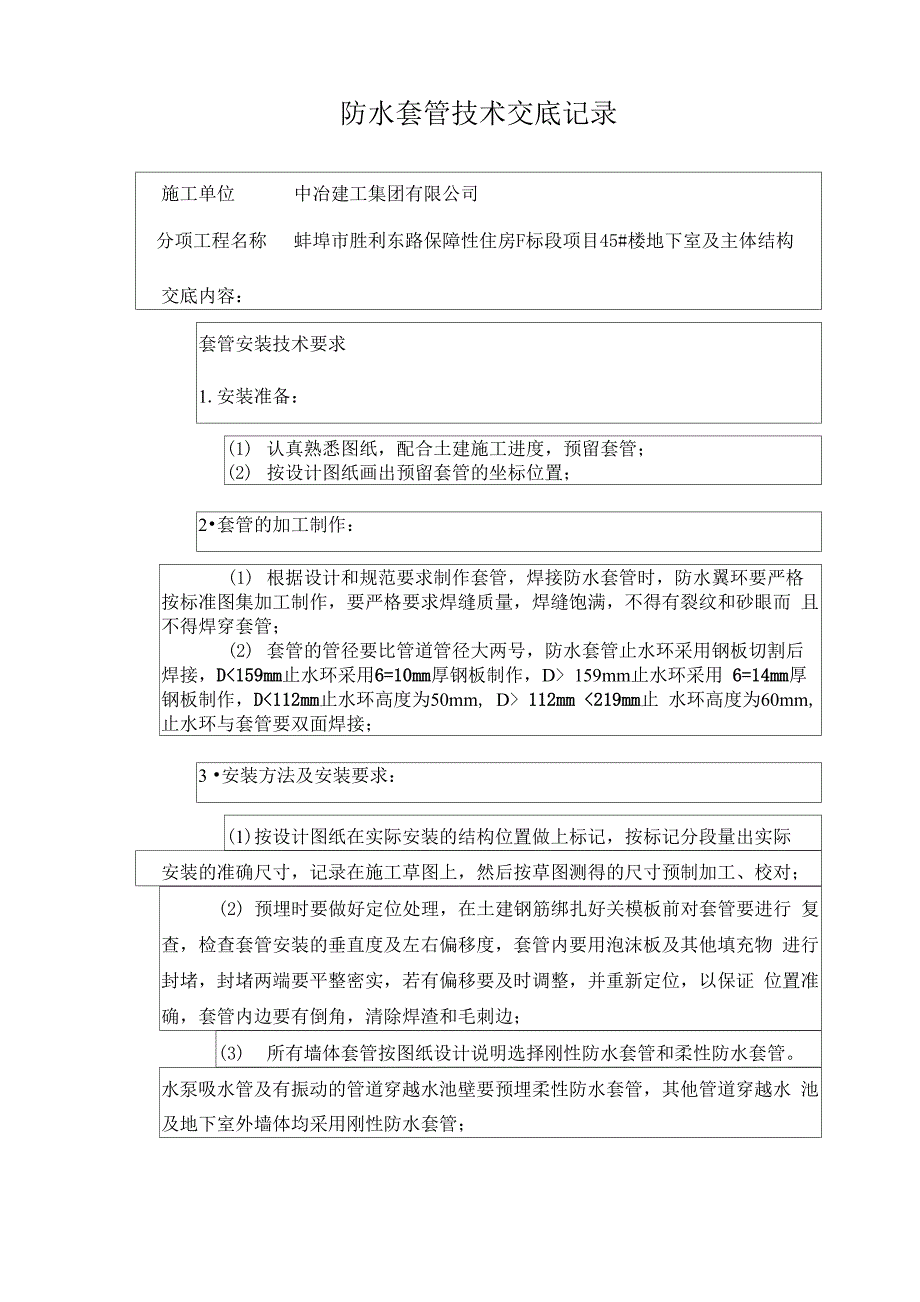

防水套管技术交底记录施工单位 中冶建工集团有限公司分项工程名称 蚌埠市胜利东路保障性住房F标段项目45#楼地下室及主体结构交底内容：套管安装技术要求1.安装准备：(1) 认真熟悉图纸，配合土建施工进度，预留套管；(2) 按设计图纸画出预留套管的坐标位置；2•套管的加工制作：(1) 根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格 按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而 且不得焊穿套管；(2) 套管的管径要比管道管径大两号，防水套管止水环采用钢板切割后 焊接，D<159mm止水环采用6=10mm厚钢板制作，D> 159mm止水环采用 6=14mm厚钢板制作，D<112mm止水环高度为50mm, D> 112mm <219mm止 水环高度为60mm,止水环与套管要双面焊接；3 •安装方法及安装要求：(1)按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对；(2) 预埋时要做好定位处理，在土建钢筋绑扎好关模板前对套管要进行 复查，检查套管安装的垂直度及左右偏移度，套管内要用泡沫板及其他填充物 进行封堵，封堵两端要平整密实，若有偏移要及时调整，并重新定位，以保证 位置准确，套管内边要有倒角，清除焊渣和毛刺边；(3) 所有墙体套管按图纸设计说明选择刚性防水套管和柔性防水套管。
水泵吸水管及有振动的管道穿越水池壁要预埋柔性防水套管，其他管道穿越水 池及地下室外墙体均采用刚性防水套管；(4) 刚性防水套管，柔性防水套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度下料后钢套管内刷防锈漆一道套管在楼板上安装时应 咼出建筑完成面20mm,下端与楼板面平，安装在墙内的套管其两端与饰面相平 预埋上下层套管时，中心线必须垂直于楼板或墙体，穿墙套管与管道之间缝隙 米用阻燃密实材料填实，端面要平整光滑；(5) 预埋套管不得与与结构主筋直接焊在起，应用附加钢筋固定后焊 接或绑扎牢固在预留过程中，以钢筋上的结构标高线为准，根据结构标高线 与建筑标高线的关系，按照图纸规定的建筑标高预留预埋；(6) 本工程管道穿越地下室外墙和屋面楼板及地下车库顶板处，均设置 刚性防水套管防水套管需要一次性浇注于混凝土板内交底人 签 名接受交底负 责人签名交底时间作业 人员 签名本表二式两份，班组各存一份。
