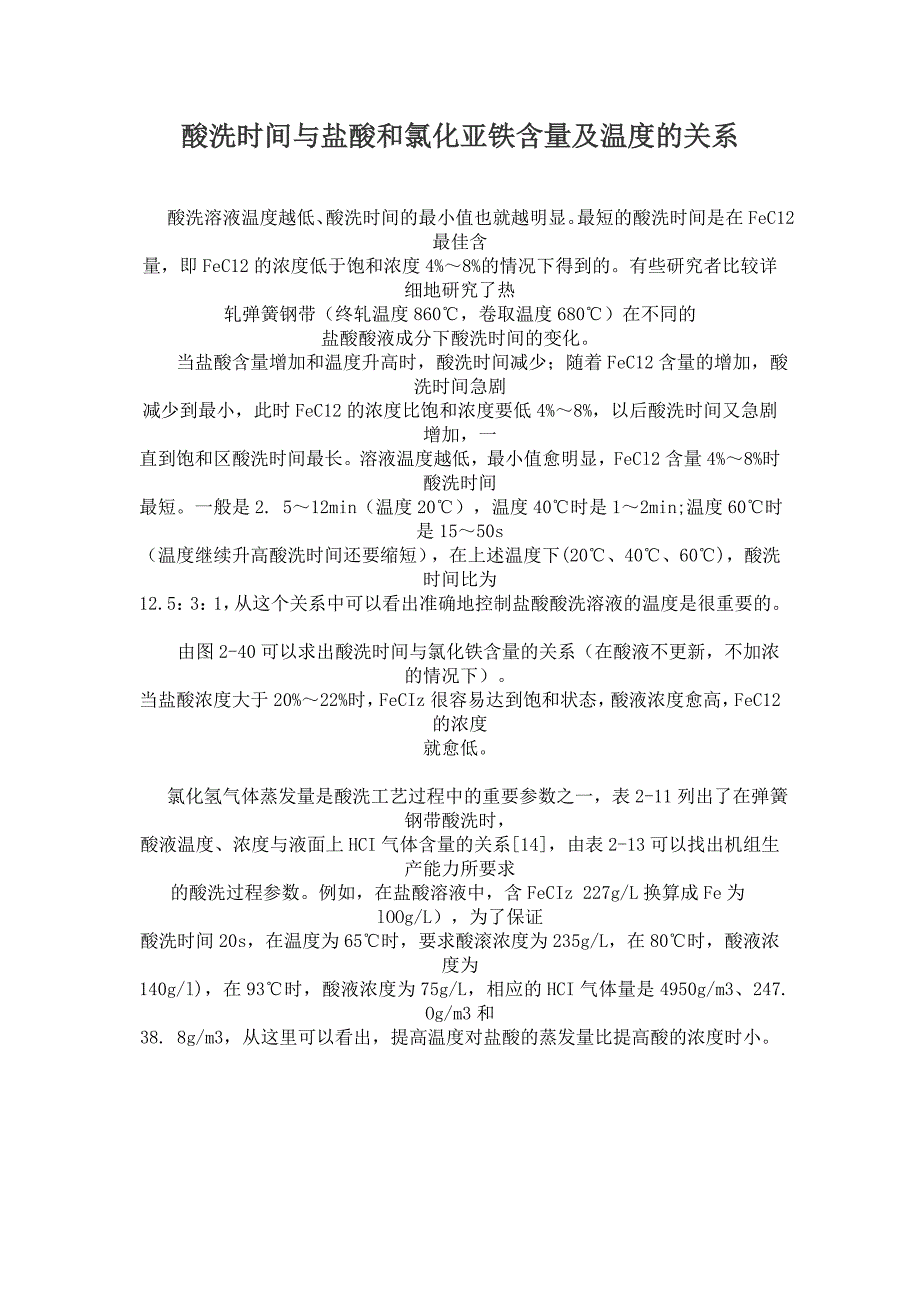

酸洗时间与盐酸和氯化亚铁含量及温度的关系酸洗时间与盐酸和氯化亚铁含量及温度的关系酸洗溶液温度越低、酸洗时间的最小值也就越明显最短的酸洗时间是在 FeC12 最佳含 量，即 FeC12 的浓度低于饱和浓度 4%～8%的情况下得到的有些研究者比较详 细地研究了热 轧弹簧钢带（终轧温度 860℃，卷取温度 680℃）在不同的 盐酸酸液成分下酸洗时间的变化当盐酸含量增加和温度升高时，酸洗时间减少；随着 FeC12 含量的增加， 酸洗时间急剧 减少到最小，此时 FeC12 的浓度比饱和浓度要低 4%～8%，以后酸洗时间又急剧 增加，一 直到饱和区酸洗时间最长溶液温度越低，最小值愈明显，FeCl2 含量 4%～8% 时酸洗时间 最短一般是 2. 5～12min（温度 20℃），温度 40℃时是 1～2min;温度 60℃ 时是 15～50s （温度继续升高酸洗时间还要缩短），在上述温度下(20℃、40℃、60℃)，酸 洗时间比为 12.5：3：1，从这个关系中可以看出准确地控制盐酸酸洗溶液的温度是很重要 的由图 2-40 可以求出酸洗时间与氯化铁含量的关系（在酸液不更新，不加浓 的情况下） 当盐酸浓度大于 20%～22%时，FeCIz 很容易达到饱和状态，酸液浓度愈高， FeC12 的浓度 就愈低。
氯化氢气体蒸发量是酸洗工艺过程中的重要参数之一，表 2-11 列出了在弹 簧钢带酸洗时， 酸液温度、浓度与液面上 HCI 气体含量的关系[14]，由表 2-13 可以找出机组生 产能力所要求 的酸洗过程参数例如，在盐酸溶液中，含 FeCIz 227g/L 换算成 Fe 为 lOOg/L），为了保证 酸洗时间 20s，在温度为 65℃时，要求酸滚浓度为 235g/L，在 80℃时，酸液浓 度为 140g/l)，在 93℃时，酸液浓度为 75g/L，相应的 HCI 气体量是 4950g/m3、247. Og/m3 和 38. 8g/m3，从这里可以看出，提高温度对盐酸的蒸发量比提高酸的浓度时小盐酸溶液的浓度对酸洗的影响盐酸溶液的浓度对酸洗的影响盐酸溶液的浓度对酸洗效率有很大的影响在相同温度条件下，酸液浓度越大，酸洗时间越短(见表 1)因此，提高盐酸溶液浓度是提高酸洗效率的重要手段表表 1 1 盐酸浓度对酸洗时间的影响盐酸浓度对酸洗时间的影响盐酸浓度，%酸洗时间，min290555101815152010259。
