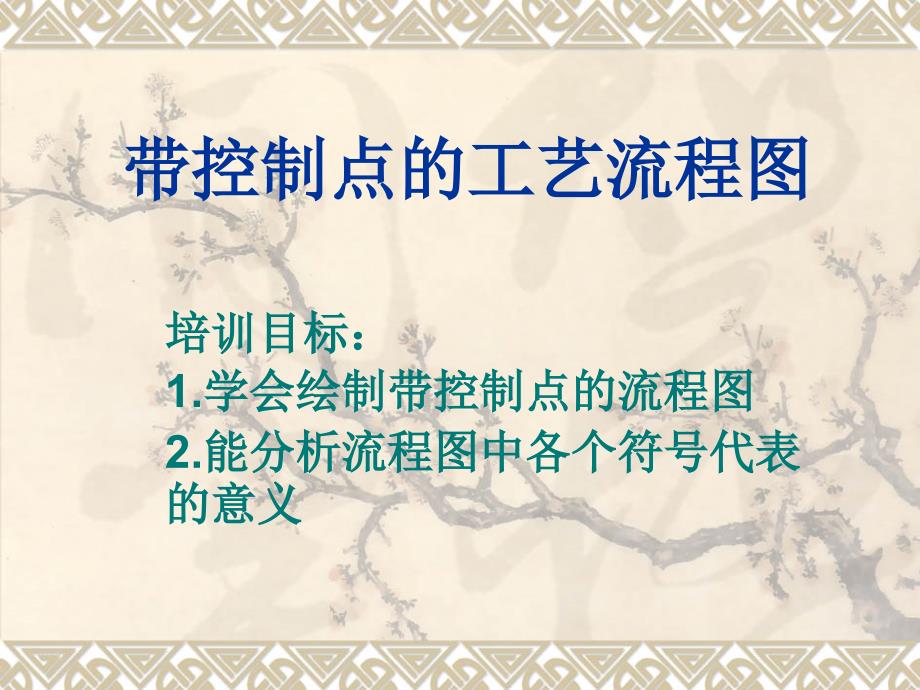

带控制点的工艺流程图带控制点的工艺流程图培训目标：培训目标：1.学会绘制带控制点的流程图学会绘制带控制点的流程图2.能分析流程图中各个符号代表能分析流程图中各个符号代表的意义的意义 v在化工自动控制的设计文件中，使用图在化工自动控制的设计文件中，使用图形符号和字母代号表示过程检测、控制形符号和字母代号表示过程检测、控制系统所采用的各种仪表系统所采用的各种仪表v在绘制控制流程图时，图中所采用的图在绘制控制流程图时，图中所采用的图列符号都要按有关的技术规定进行列符号都要按有关的技术规定进行 PFD和PIDvPFD图是介绍生产工艺路线的流程图，通常图上应标识各种主要物料的流量、温度、压力等参数，以便反映出物料通过某设备后参数的变化情况和反应物、半成品和成品之间的关系vPID图是管路和仪表流程图，又称带控制点的工艺流程图 一、仪表图形符号一、仪表图形符号包括：包括：1.测量点（包括检测元件、取样点）测量点（包括检测元件、取样点）2.连接线（通用仪表信号线、相交相连、相交连接线（通用仪表信号线、相交相连、相交不相连）不相连）3.常用仪表及安装位置的图形符号（如孔板、常用仪表及安装位置的图形符号（如孔板、转子流量计）转子流量计）4.常用执行器的图形符号常用执行器的图形符号 v测量点是由过程设备或管道符号引到仪表圆圈的连接引线连接起来，一般无特定的图形符号v若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线 v连接线v通用的仪表信号线均以细实现表示。
连接线表示交叉及相接时，必要时也可用加箭头的方式表示信号的方向 仪表的图形符号v仪表的图形符号是一个细实线圆圈，直径约10mm,对于不同的仪表安装位置的图形符号，v1：就地安装仪表v2：集中仪表盘面安装仪表v3：就地仪表盘面安装仪表v4：集中仪表盘后安装仪表v5：就地仪表盘后安装仪表 二、字母代号二、字母代号v在控制流程图中，用来表示仪表的小圆圈内，在控制流程图中，用来表示仪表的小圆圈内，一般写有两位或者两位以上的字母：一般写有两位或者两位以上的字母：PIC207第一位字母表示被测变量（第一位字母表示被测变量（P表示被测变表示被测变量为压力），量为压力），后续字母表示仪表的功能（后续字母表示仪表的功能（I表示具有指表示具有指示功能，示功能，C表示具有控制功能表示具有控制功能PIC就表示一台具有指示功能的压力控制器就表示一台具有指示功能的压力控制器 请说出以下仪表所表示的含义请说出以下仪表所表示的含义TRC207LICA202AI207HLH、、L表示的含义表示的含义 三、仪表位号的表示方法三、仪表位号的表示方法v在检测、控制系统中，构成回路的每个仪表都应有自己的仪表位号v仪表位号由字母代号组合和阿拉伯数字编号组成。
v第一位表示工段号，后续位表示仪表回路顺序号PIC207表示工段号为表示工段号为2，仪表序号为，仪表序号为07 总结总结v在带控制点的工艺流程图中仪表位号的标注在带控制点的工艺流程图中仪表位号的标注方法是：圆圈上半圆填写字母代号，下半圆方法是：圆圈上半圆填写字母代号，下半圆填写数字编号填写数字编号v一台仪表或一个圆圈内，具有指示、记录功一台仪表或一个圆圈内，具有指示、记录功能时只标注字母代号能时只标注字母代号“R”，不标注，不标注“I”v具有开关、报警功能时只标注字母代号具有开关、报警功能时只标注字母代号“A”，不标注，不标注“S”字母代号字母代号SA表示联锁和报表示联锁和报警功能。
